ANSYS Fluent后处理技巧：图表制作与数据分析

一、简单图表

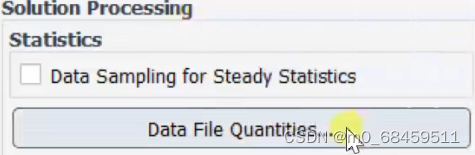

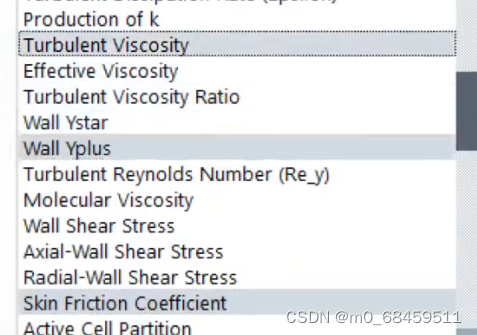

1、计算完成后，点击Data File Quantities，选择附加数量，摩擦系数等，保存后进入CFD-Post。

2、首先创建要分析的线、面

3、选择“Insert Chart”，切换到数据系列选项卡，进行X,Y的设置

二、绘制无量纲速度剖面

1、创建非维变量：切换到表达式选项卡，右击插入新表达式，

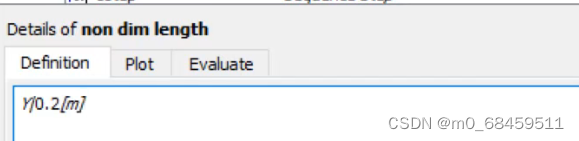

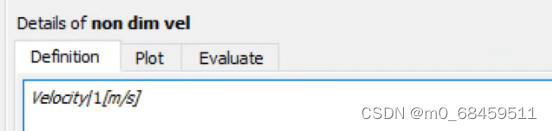

2、在下面的细节窗口，若使速度变为无量纲量，选中变量（variables）,选择“速度” ，同时，插入“长度”的无量纲量

3、

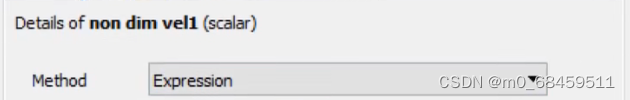

4、切换到“变量”选项卡，右键单击并创建1个新变量。选择方法作为表达式，并从下拉列表中选择创建的表达式， 单击Apply立即创建新变量。类似地创建第二个变量

5、插入一个新图表，选择新参数来绘制图表
