Origin在Fluent数据处理与云图绘制中的应用

由于一些实际需要，我们通过fluent仿真后的结果，在软件中并不方便进行处理，并且为了得到更加美观的应力云图，我们就需要将fluent中的数据导出来，自己绘制应力云图并进行统计，这里使用origin软件对数据进行绘图，当然python等也可以，但是origin对于新手来说可能更加友好一些。

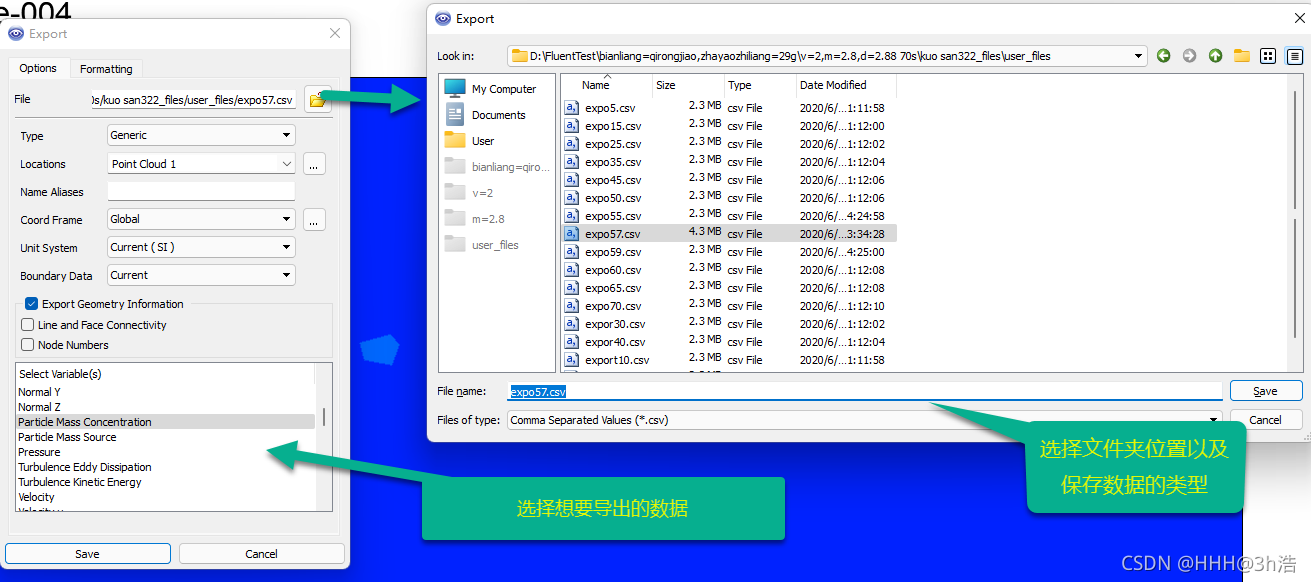

一、从fluent处理的结果中导出所需数据

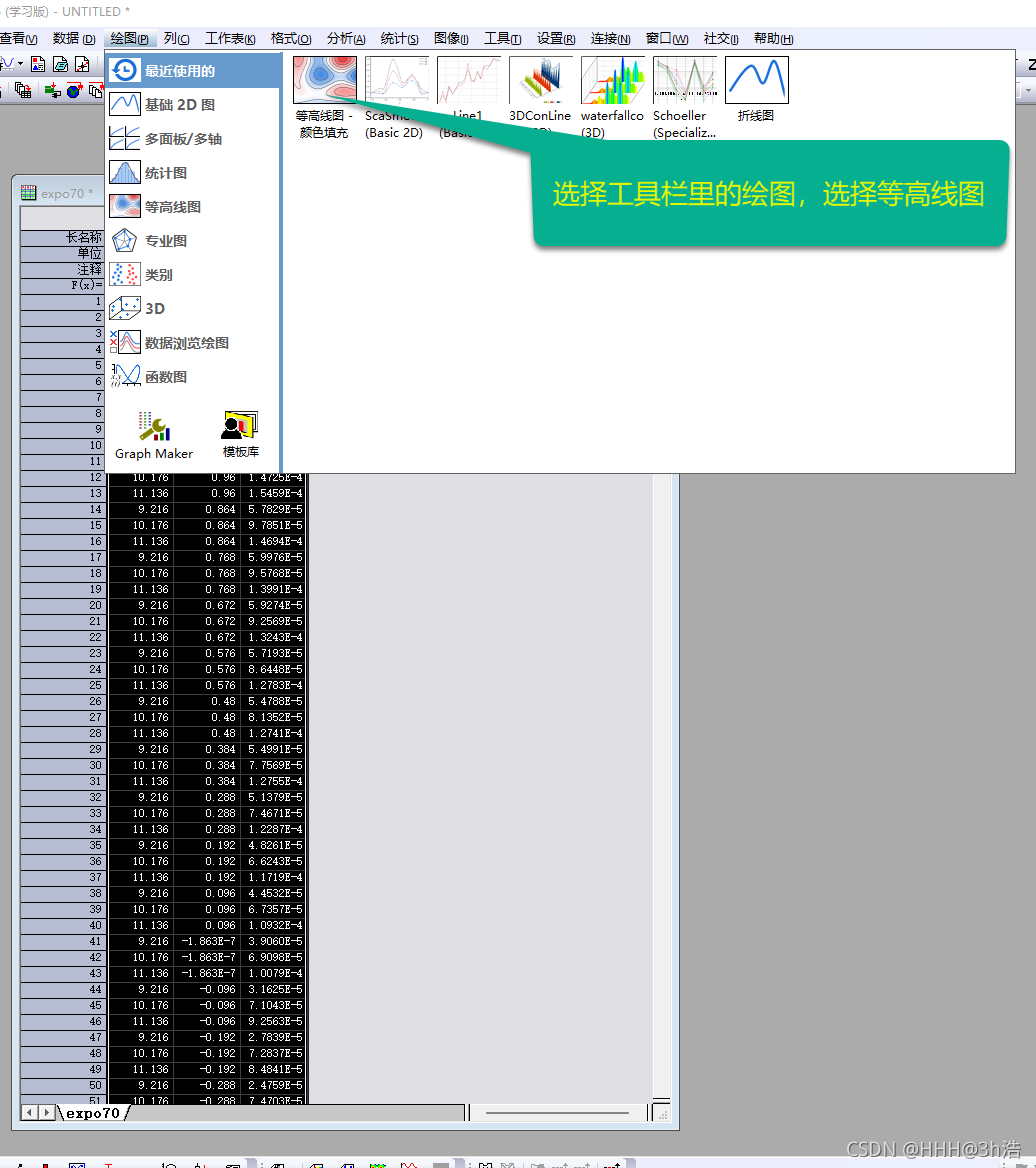

二、导出数据后打开Origin导入数据，绘制云图

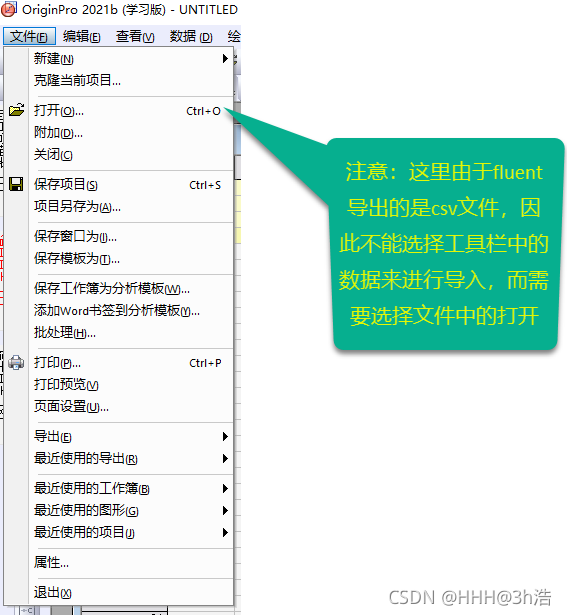

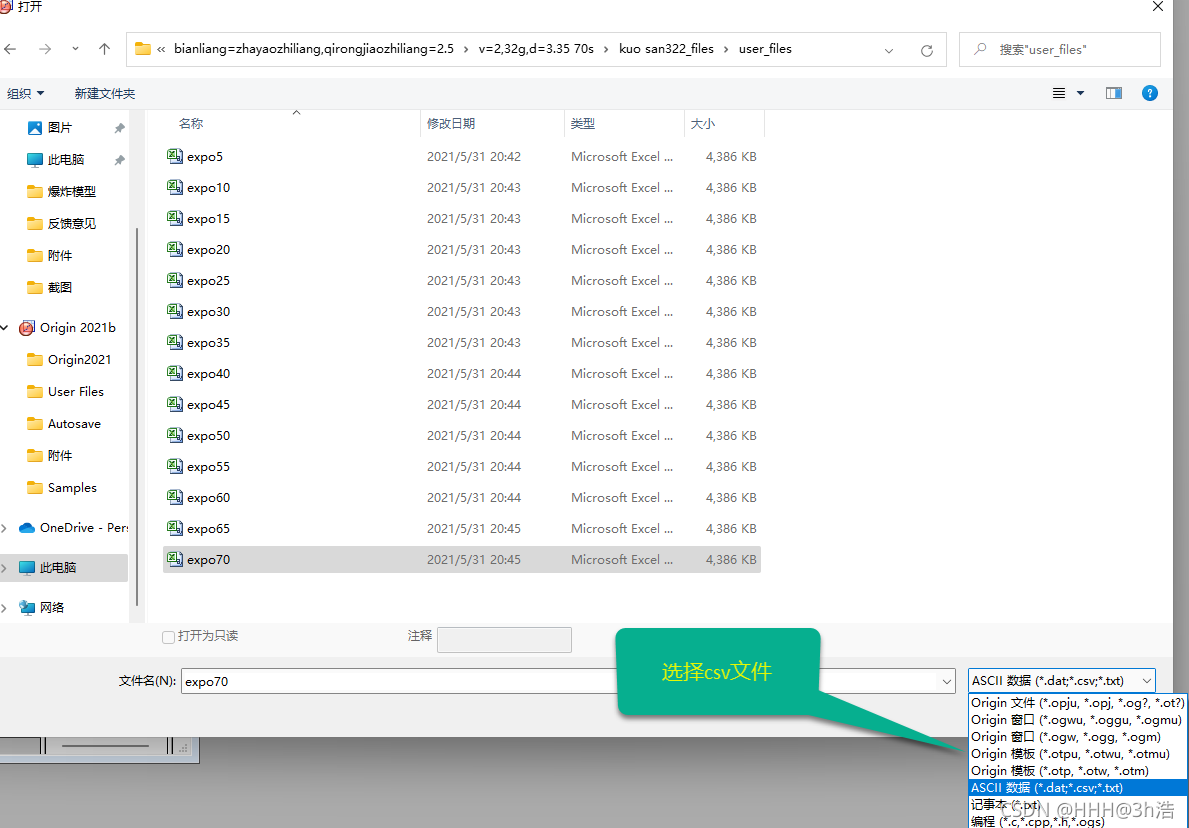

注意：这里由于fluent导出的是csv文件，因此不能选择工具栏中的数据来进行导入，而需要选择文件中的打开

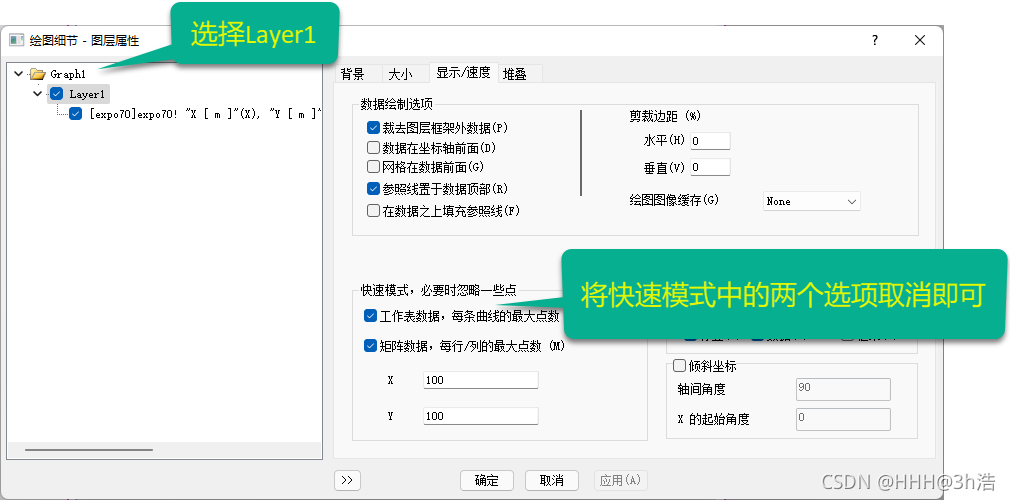

此时画出的云图可能会出现“快速模式已启用”的字样，只需要双击这一部分，左边窗口选择Layer1

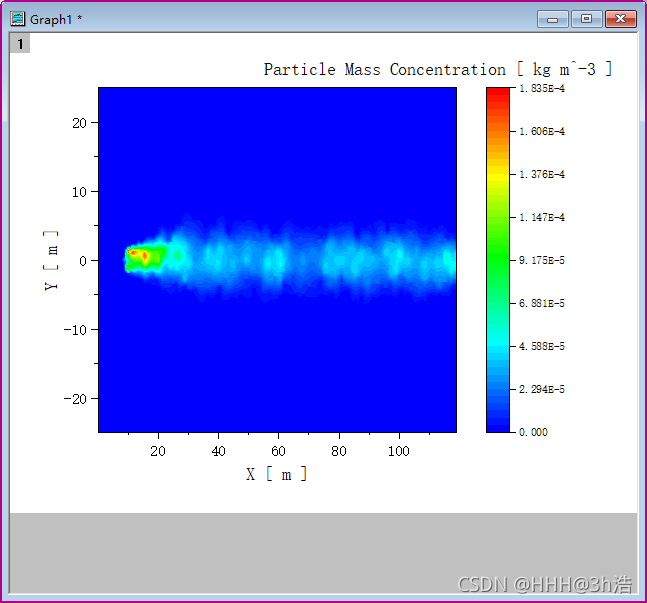

如果不想要图中的等高线，可以单击图中等高线，在浮动窗口中选择无等高线样式。

此时图像已经画的差不多了，如果后续还想统计浓度大于阈值的面积，可以设置等高线等参数计算面积。具体见如何利用CAD或Origin提取云图（等值线图）的面积_哔哩哔哩_bilibili
