ICEM中关于多计算域网格问题

1. 两域交界面为interior

对于三维网格

  • 对于非结构网格

两计算域以material point进行区分,compute即可自动生成两个区域的体网格 。

需要注意的是,如果想要控制交界面(interior)边界层只向流体侧生长(默认向两侧生长),需要设置mesh——global mesh setup——prism element part controls——new volume part,并勾选流体域,即可控制边界层只向流体域生长

  • 对于结构网格

将整体block分为流体域block和固体域block,然后在create part中,分别勾选流体域block和固体域block来创建,即可生成两个计算域。

对于二维网格

  • 非结构网格

        将不同计算域的face各自添加到不同的part中(不需要定义material point,即body),划分网格后导入fluent会自动识别多计算域。
  • 结构网格

        与三维情况类似,将不同计算域的block加入到不同的part中。

2. 两域交界面为interface

分别显示固体域和流体域,并分别生成网格(固体域.uns流体域.uns),并merge两者。后续需在fluent中进行interface的匹配。


ICEM文件路径问题

ICEM中,文件路径不要包含汉字或者空格,否则生成边界层网格时会报错。


CFD-Post

修改云图的标注单位小数精度

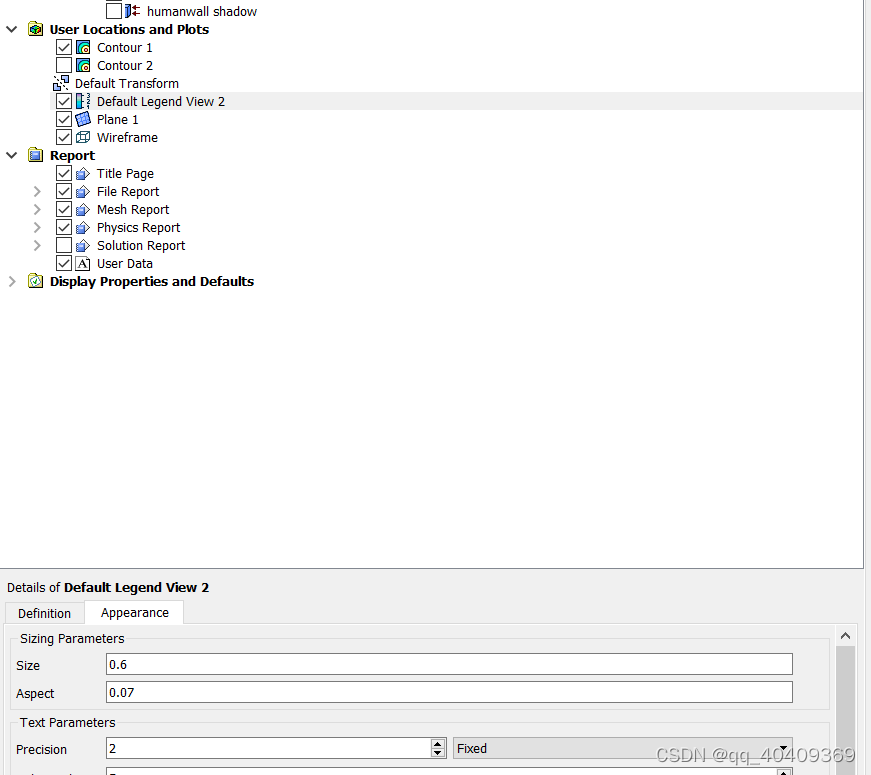

在legend View里面的appearance 的precision下,2代表2位小数,选择fixed模式
在这里插入图片描述

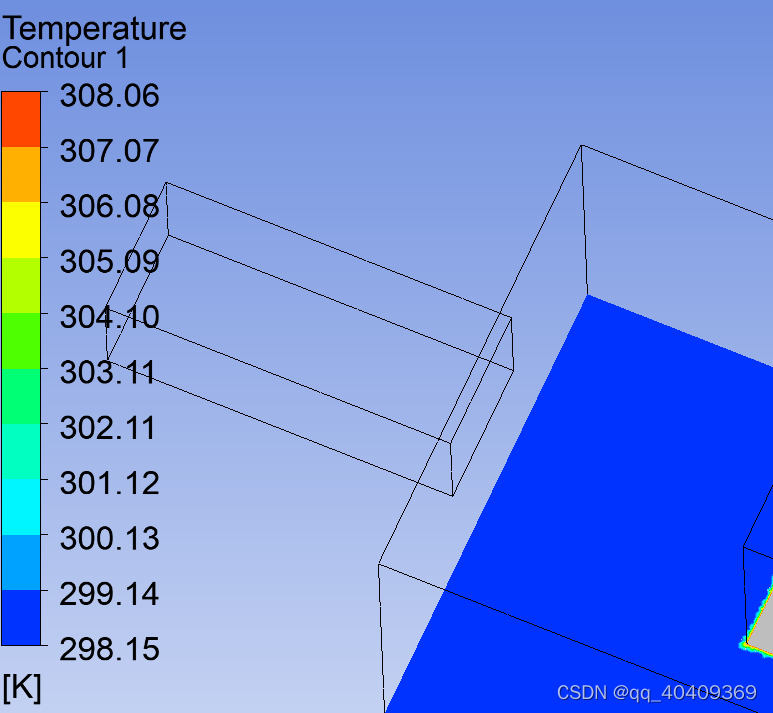

修改云图的标注单位

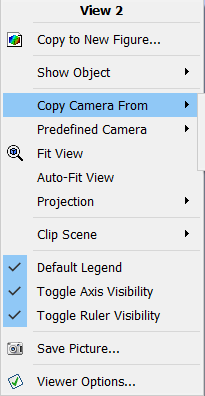

右击图例,并选择viewer option,在units选项下选择custom, 即可自定义单位。
在这里插入图片描述
在这里插入图片描述

自定义变量

  • 需要先在Expressions里面定义表达式 需要注意的是,如果是一个常数,记得加上它的单位
  • 然后在Variable里面创建新的变量 变量需要选择是标量还是矢量,并且要选择之前创建的表达式

二维非结构边界层生成

在part中勾选apply inflation to curve,且在壁面对应的part勾选prism。最后在生成shell mesh中直接点击compute即可。

   注意:对于全90°的网格,得使用all tri网格类型才能生成边界层。
