快乐学习,用流体知识解决实际问题---密封同心圆柱传热

这次将一个稍微有难度的问题

如果有同学看过热力学的书籍,应该看过这个命题

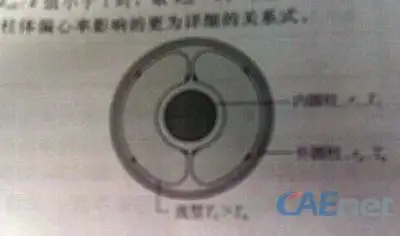

在《传热与传质原理》一书中对封闭空间的同心圆柱自然对流散热问题进行阐述,请见图示1

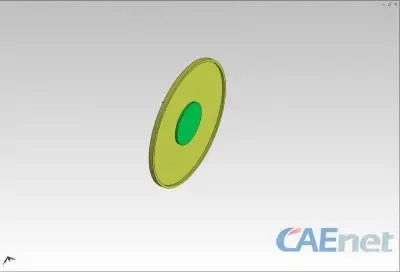

几何:solidworks中建立,小圆柱直径:10mm,外圆柱直径:50mm,外圆柱厚度:2mm

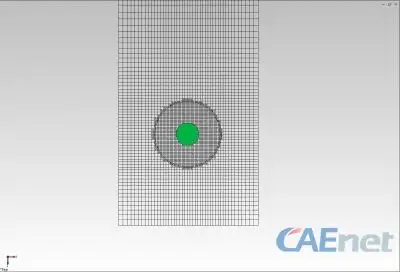

网格:正交型网格 网格数量6W


分析软件:这次分析软件没有用 fluent,或者cfx,而是用了flowsimulation 软件设置就不详细讲了。重力模型,不考虑辐射,体热源直接设置固定的温度等等

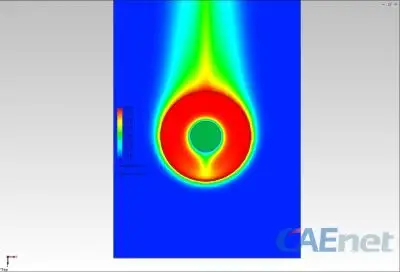

分析两种情况,一种情况是里面的圆柱温度高,外面的圆柱温度低。

流动类型跟书中的简图方向一致。




第二种情况是外面热,里面冷得情况,那么内部的流动箭头 应该刚好相反。



 通过这个模拟,还可以发现,其实书中理论并不详尽,通过模拟还有新的发现。
