快乐学习用流体知识解决实际问题第九讲：水滴下落破碎Fluent应用实例

backgroud:
跟空气在水里上升的一个逆过程，三维中的水滴的入水过程是一个皇冠状，但是这个过程用 fluent模拟起来比较困难，由于有6个自由度，用DOF模拟计算量也非常之大。
goal:
模拟水滴在空气下落水中的过程
method:
模型：2D
几何：40MM，高100MM，
网格类型：四面体
网格生成：ICEM(本来ICEM不可以做2D网格，所以在ＩＣＥＭ中生成的２Ｄ网格有一个节点的厚度，然后所有边都设置周期性)，质量>０.４
模拟软件：Fluent，瞬态

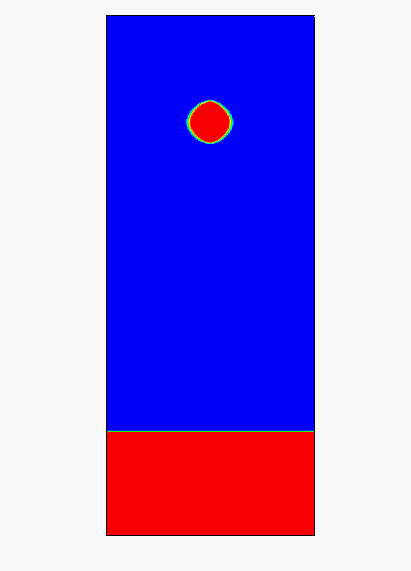

过程：首先在fluent中patch出来一个圆的水滴，大小可以自定。
水滴中设置水，其他设置为空气，在底部在设置一定高度的水面，设置重力方向，考虑表面张力
后处理：
techplot360处理，把瞬态结果导入进去就可以观看动画。
