Fluent 3D求解器的应用实践:高效求解流体动力学问题

步骤1启动fluent并选择求解器3D

步骤2检查网格并定义长度单位

1.读入网格文件(下图为读入的图示)


2.确定单位长度为cm

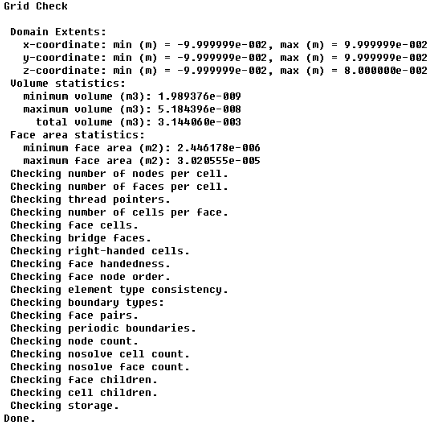

3.检查网格


4.显示网格





步骤2创建计算模型

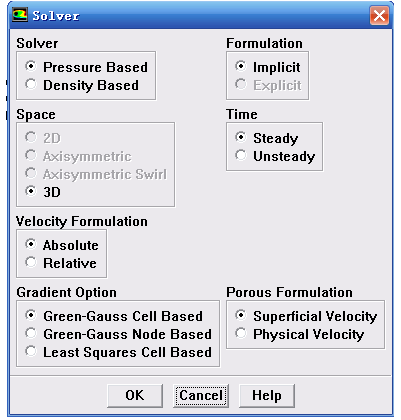

1. 设置求解器


2.启动能量方程


2. 使用湍流模型

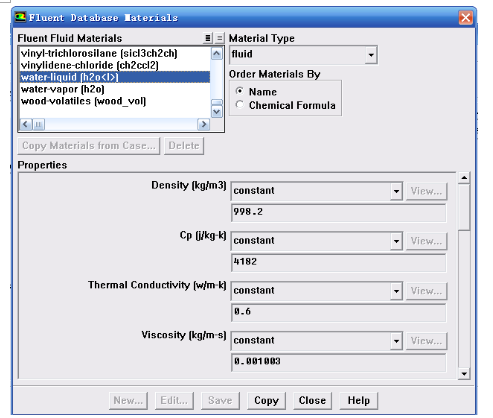

步骤3设置流体的材料属性



步骤4设置边界条件

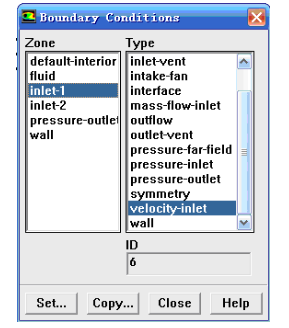

1. 设置入口1的边界条件


2.设置入口2的边界条件


2. 设置出流口的边界条件


步骤5:求解初始化

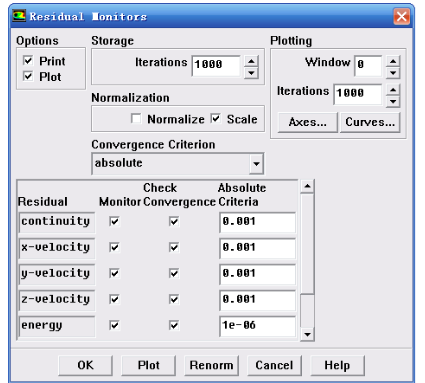

步骤6:设置监视器


步骤7:保存case和data文件

步骤8:求解计算




残差曲线图

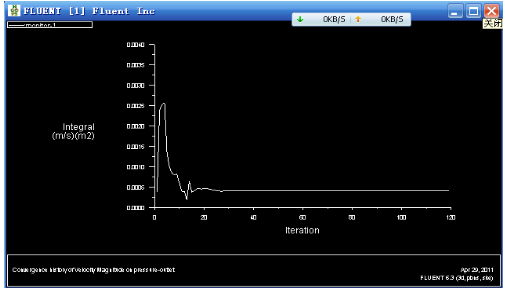

出口速度监控图


三. 计算结果的后处理

步骤1:创建等(坐标)值面

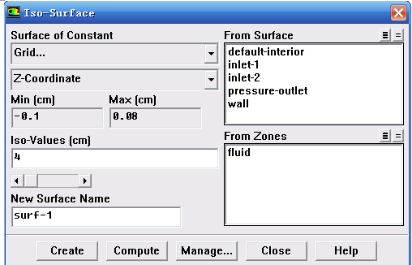

1. 创建一个z=4cm的平面,命名为surf-1

2. 创建一个x=0的平面,命名为surf-2


步骤2:绘制温度与压强分布图

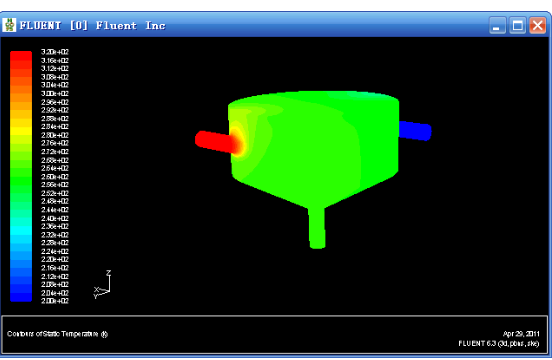

1. 绘制温度分布图


2.绘制壁面上的温度分布

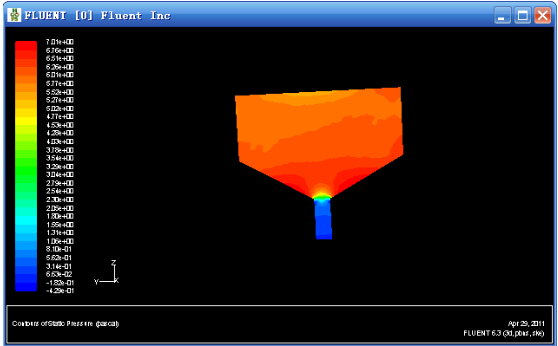

3.绘制垂直平面surf-2上的压力分布




步骤3:绘制速度矢量

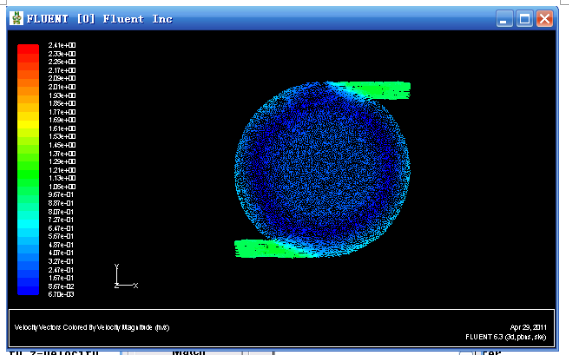

1. 显示在surf-1上的速度矢量



2..显示在surf-2上的速度矢量图
