Fluent迭代中云图显示的实用技巧

使用fluent进行流体计算时，通过实时显示流体计算云图可以很好地判断计算模型内部的流动与换热，本文通过一个例子来说明这个技巧。下图是一个航空发动机燃气涡轮叶片常用到的冷却气膜孔的简化模型。

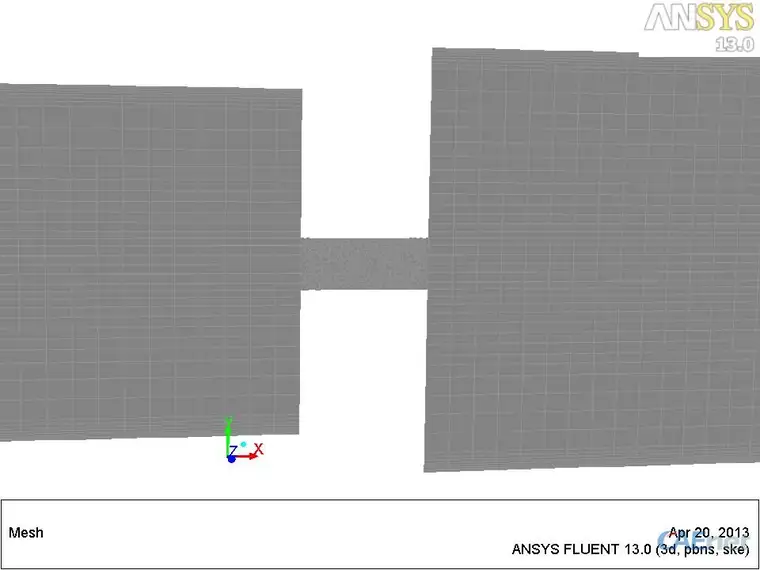

网格划分如下图

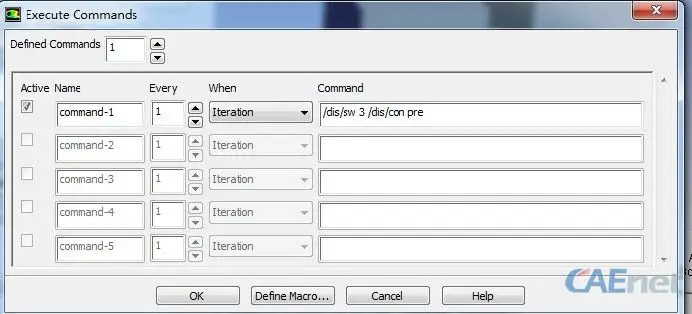

在迭代计算前，可以在树状菜单栏中选择calculation activities工具，在Execute Commands中的create/edit

中添加一段如下图 所示的代码就可以实现每一步计算迭代同步显示压力云图的功能

计算的结果可以参照下图
