Fluent学习笔记：DesignModeler中2D绘图技巧

这次总算找到了一个中文可以看懂的资料（可见我的英文还是很烂的），然后根据步骤操作了一下，终于可以画个2D的图。（感觉比Autocad麻烦一点）

Step1：

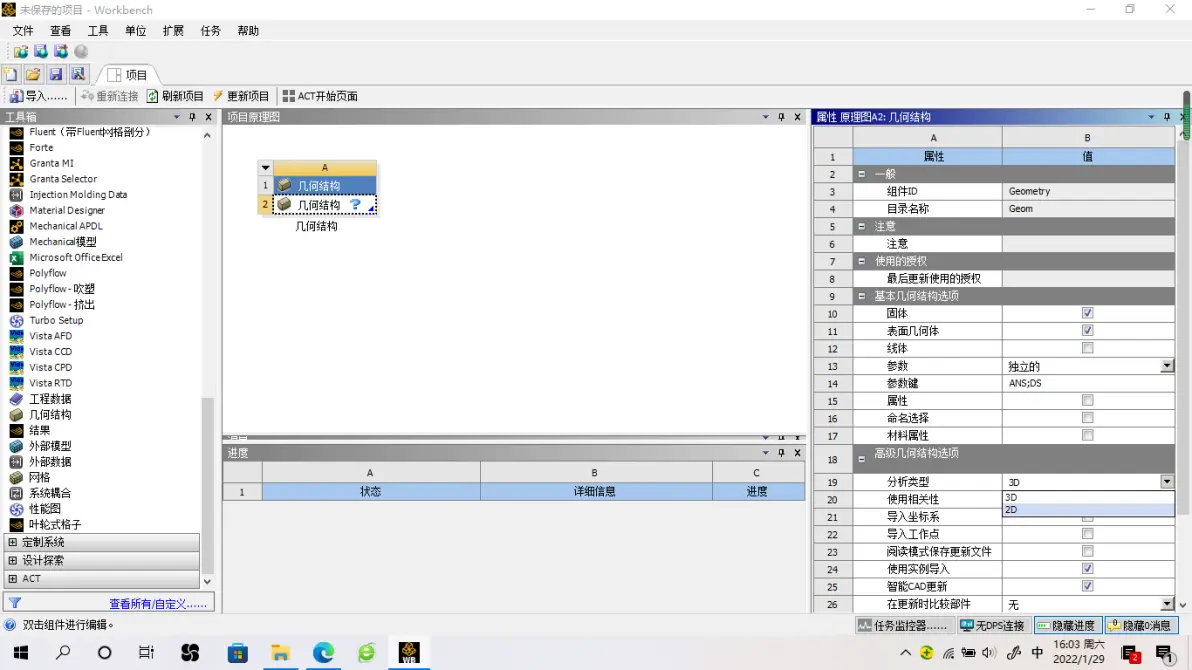

打开Ansys Workbench，选择几何结构，右键新建DesignModeler，旁边有选项框的地方把3D换成 2D。（一定不要Specialclaim，先改成2D这个不知道是不是必要）

Step2：

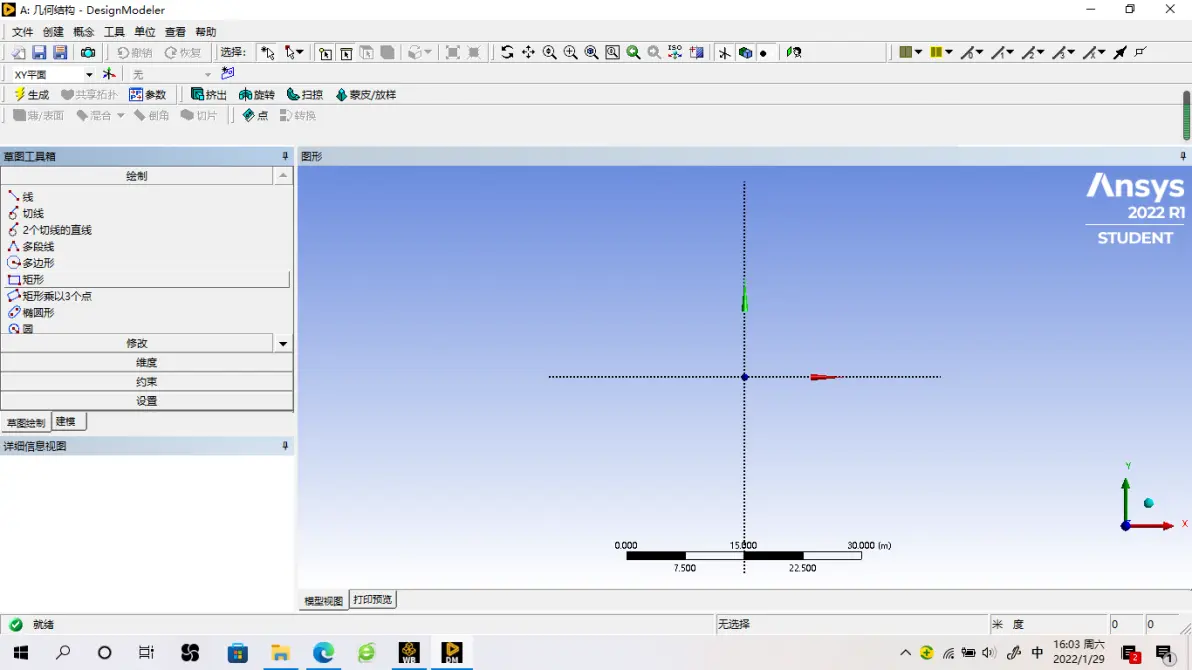

调整坐标（方便自己看），然后选择草图绘制。把自己要的画上去。

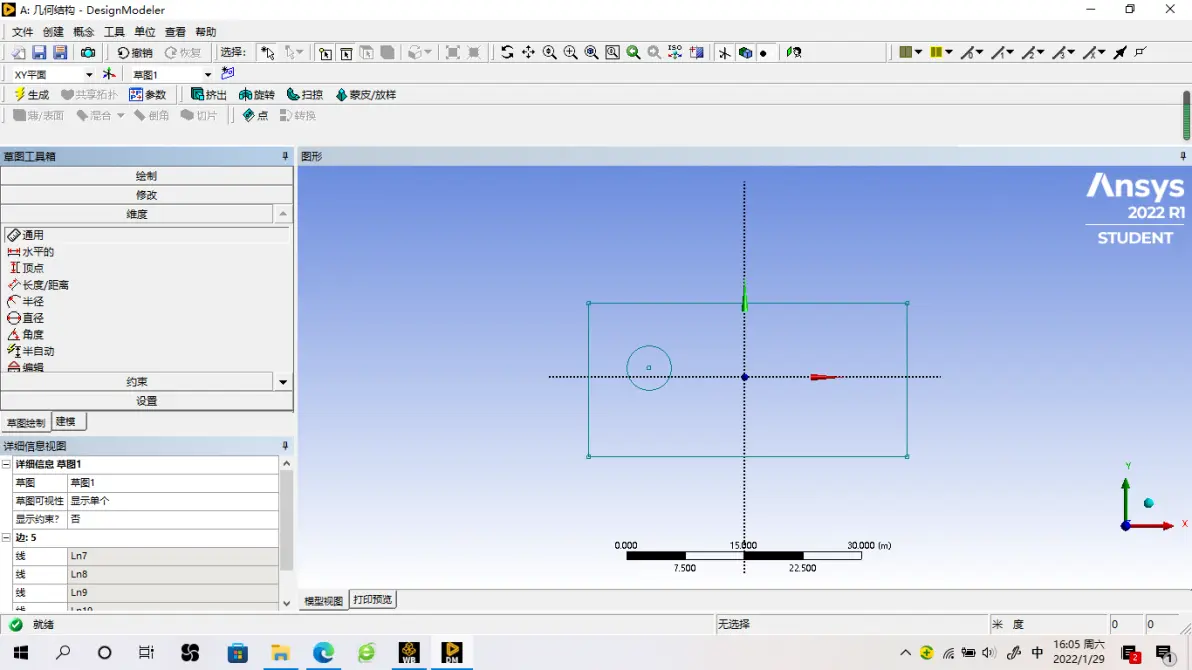

Step3：在维度那个界面（类似于autocad的标注里面），调整图形大小和相对位置。

Step4：

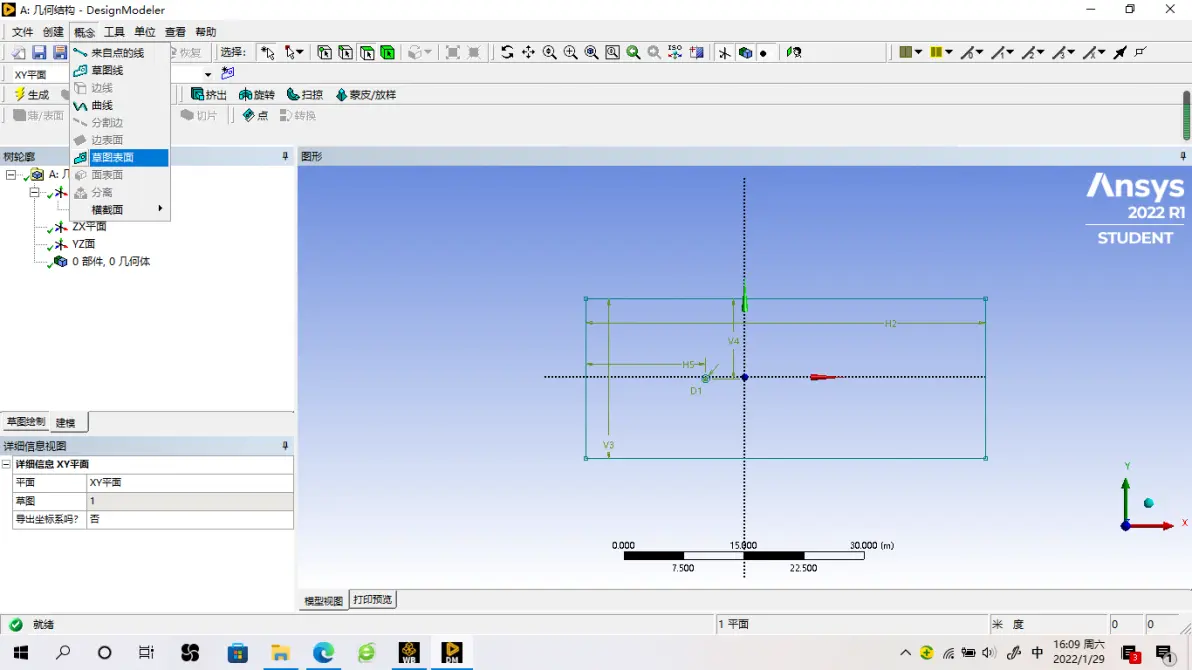

在概念--点击：草图表面

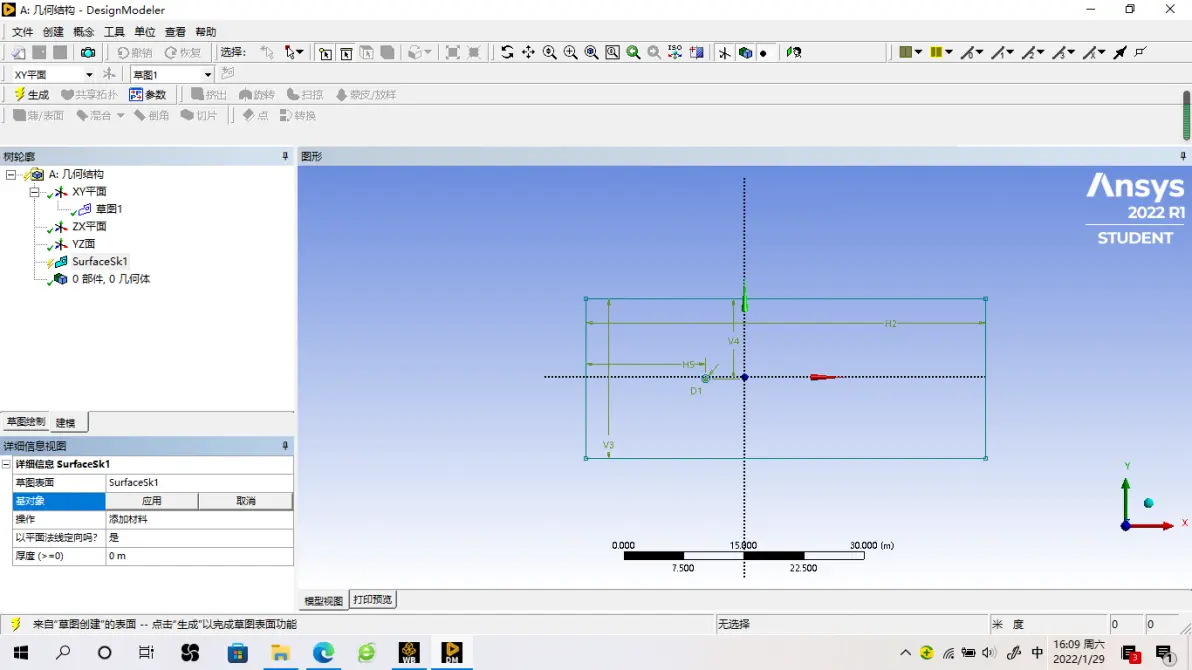

选择刚才的图形（使用框选），不知道为啥我试了好几次才成功。

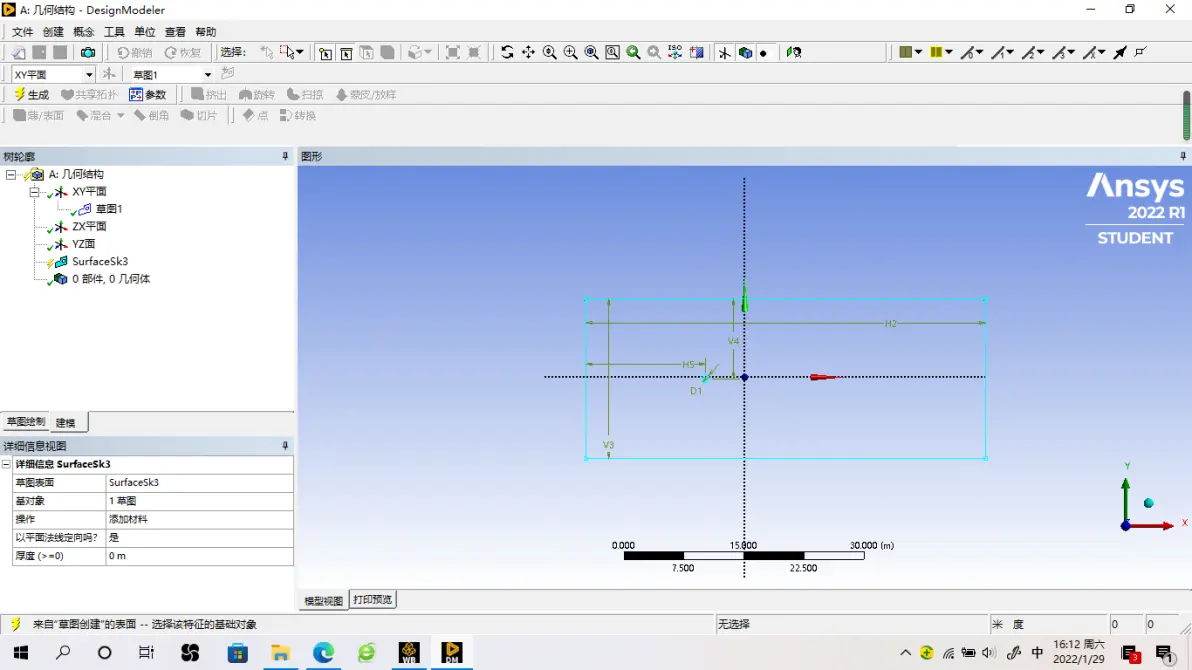

可能的步骤：草图表面---框选成功---应用--生成

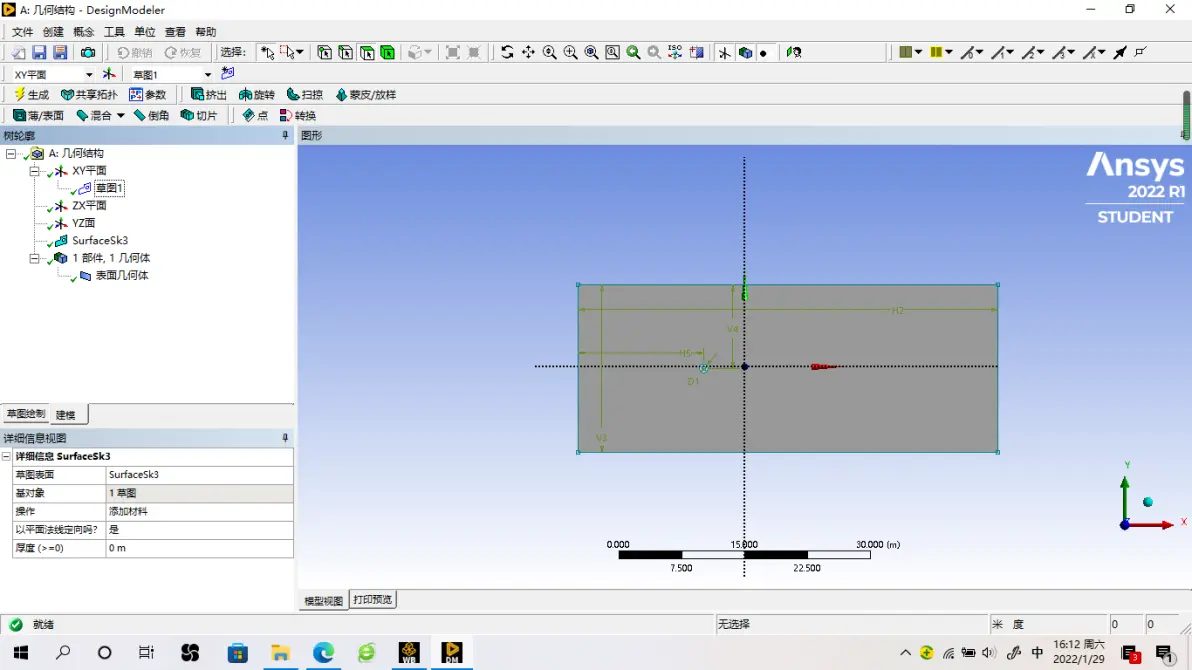

最后会出现一个部件的显示（表示成功）
