一、ANSYS网格划分软件介绍

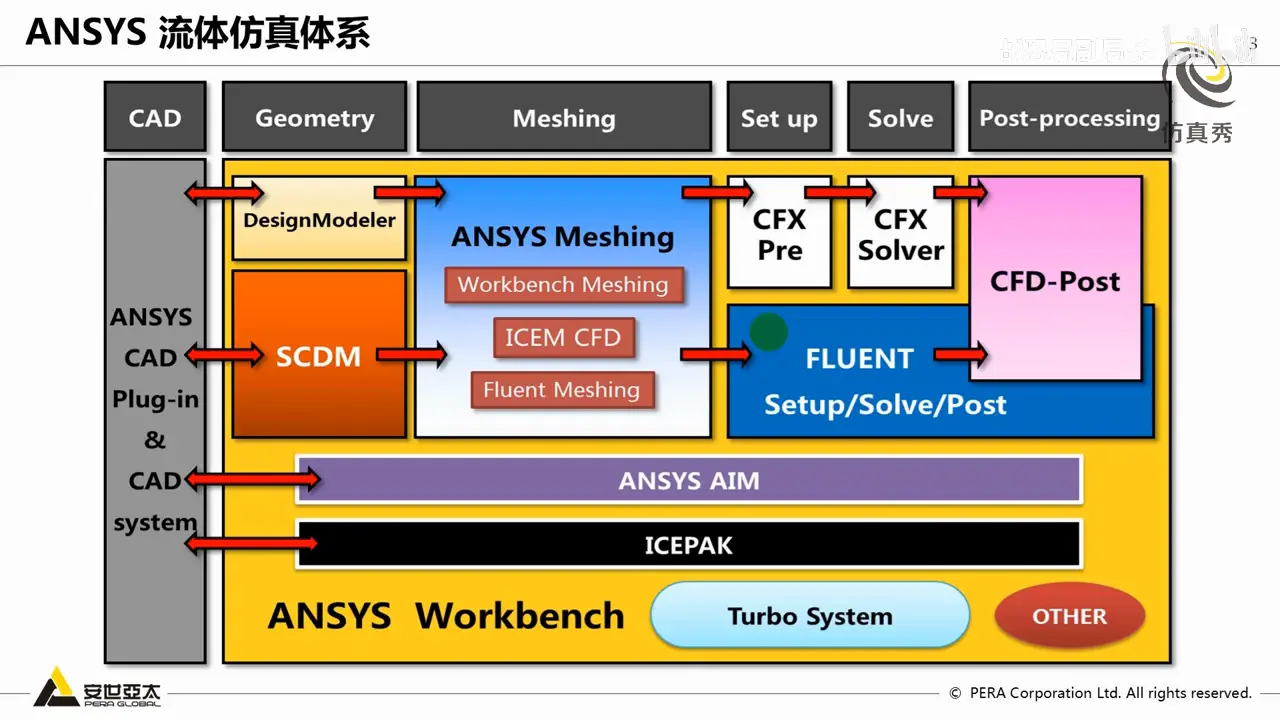

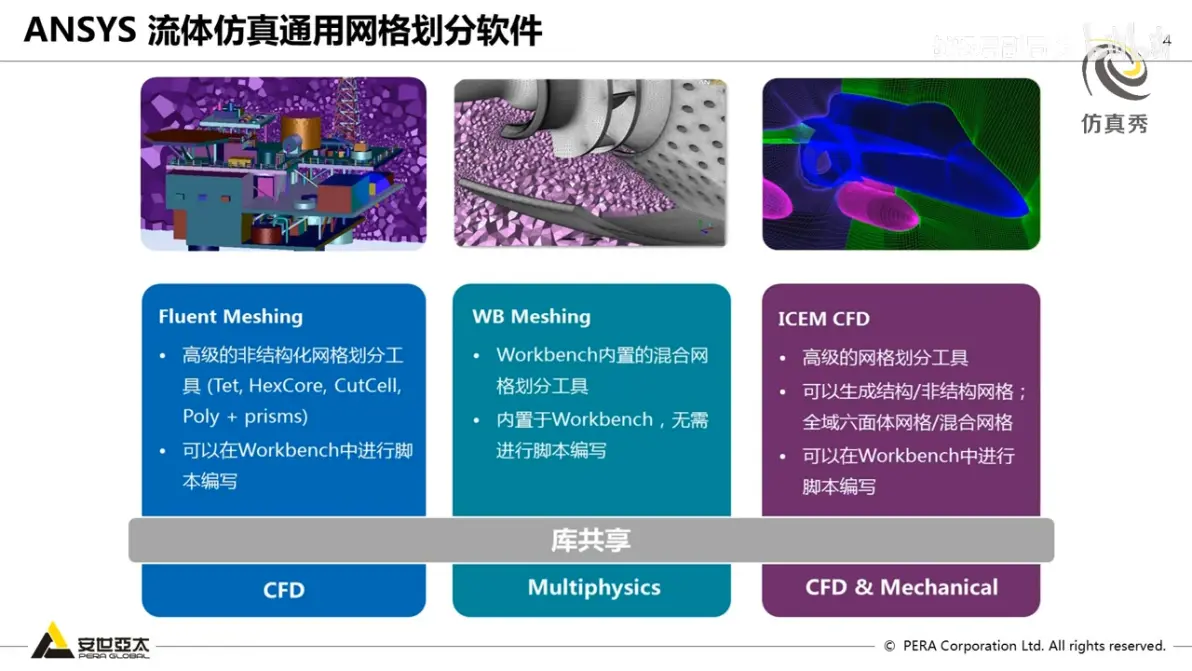

ANSYS Meshing的三种划分网格的工具；

• Fluent Meshing前身是Tgrid；
• WB Meshing基础入门和通用网格划分网格；
• ICEM CFD高级知名度高；
•

三款网格划分软件的区别；

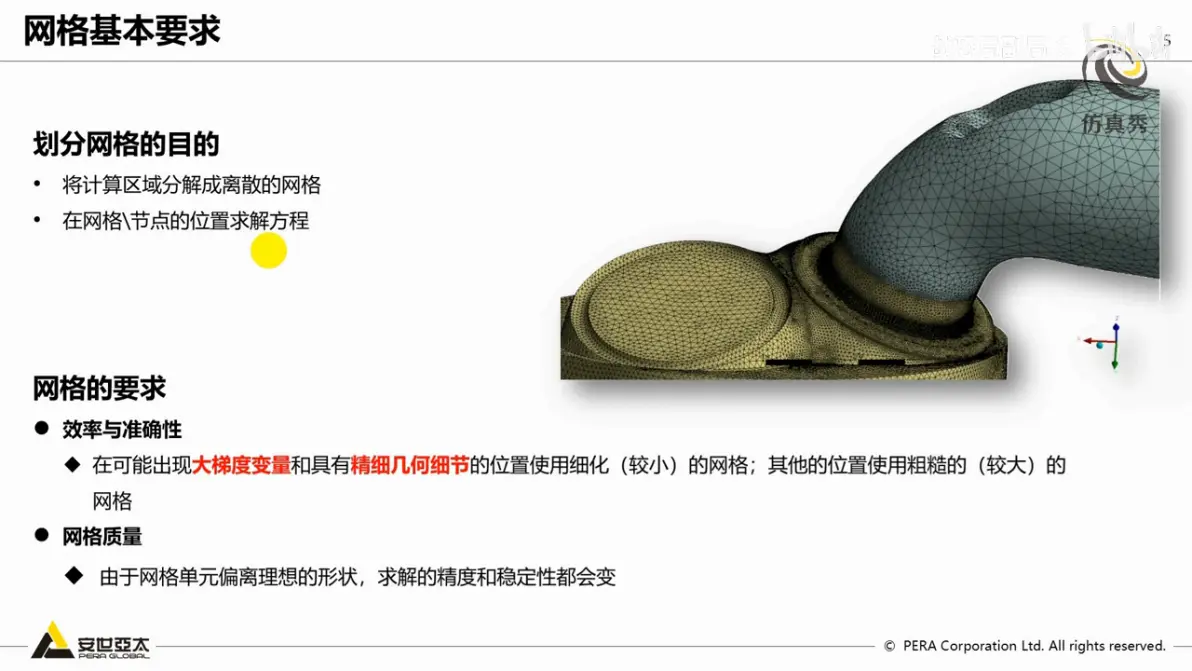

• 网格的要求就是该密的密该稀疏的稀疏，兼顾，同时满足准确性和效率；
• 大梯度区域包括含有曲线，狭缝的位置；
•

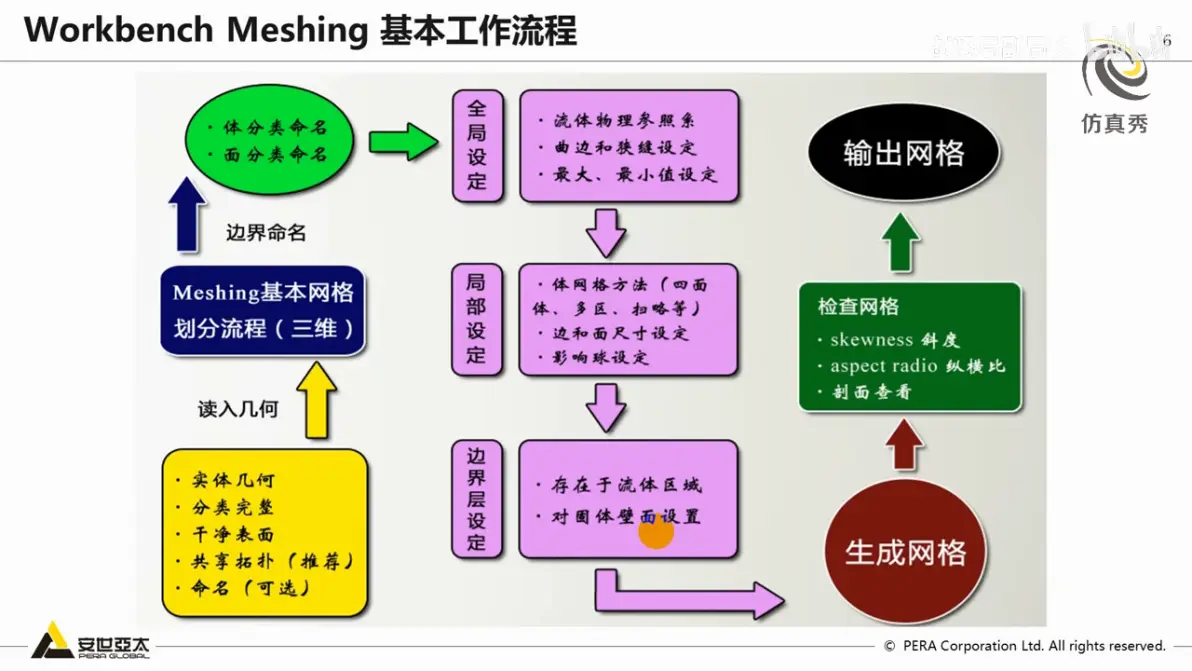

基本工作流程

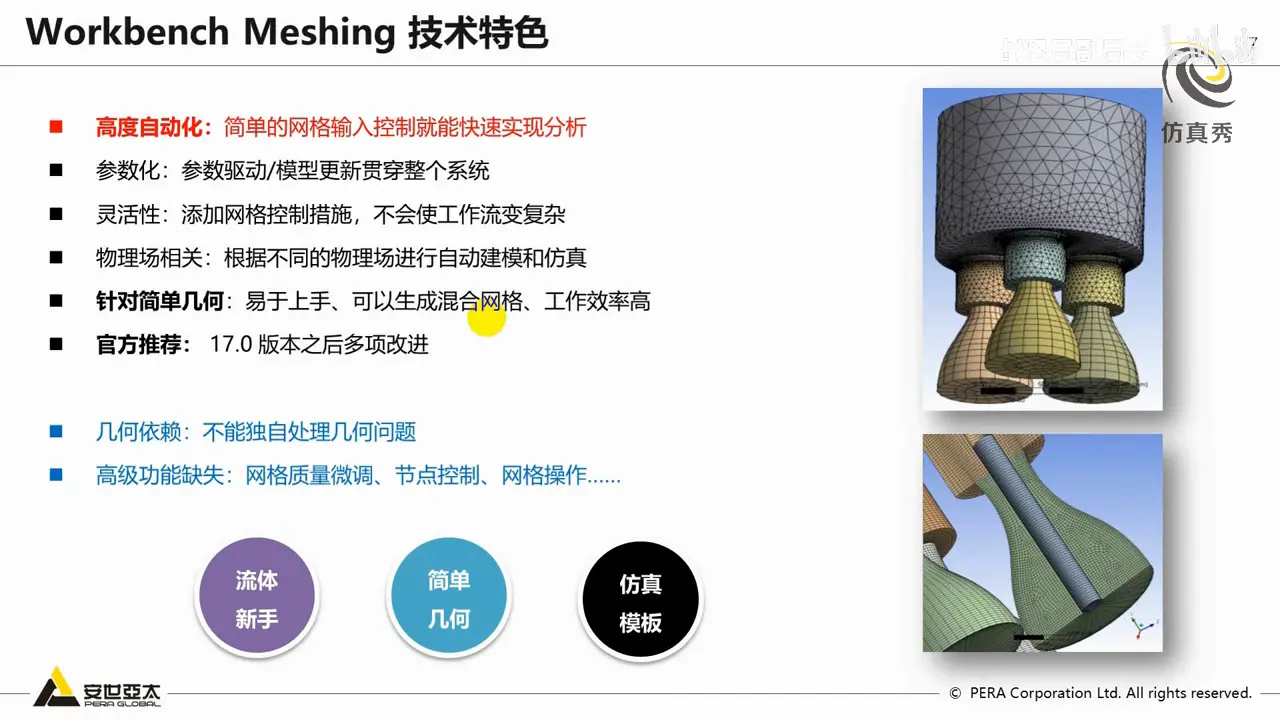

技术特色

与DM联合使用修改几何，网格的细节功能不具备；——吃一日三餐和米其林餐厅的区别；

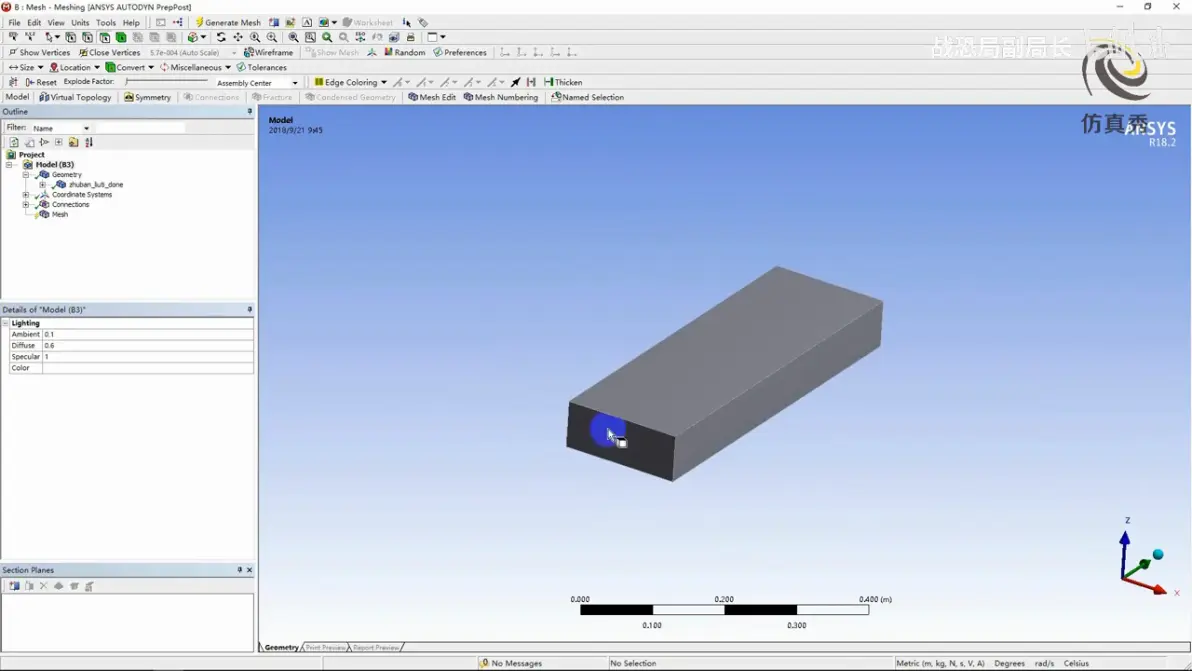

二、算例01

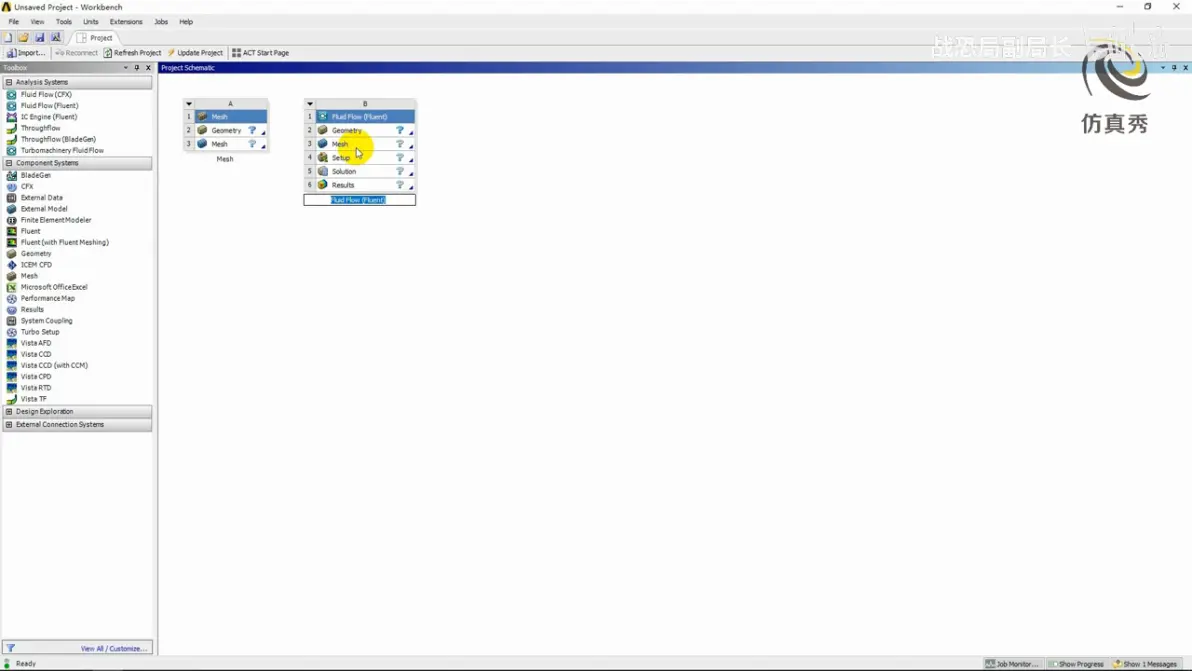

打开方法，双击或脱出到绿色虚线框；

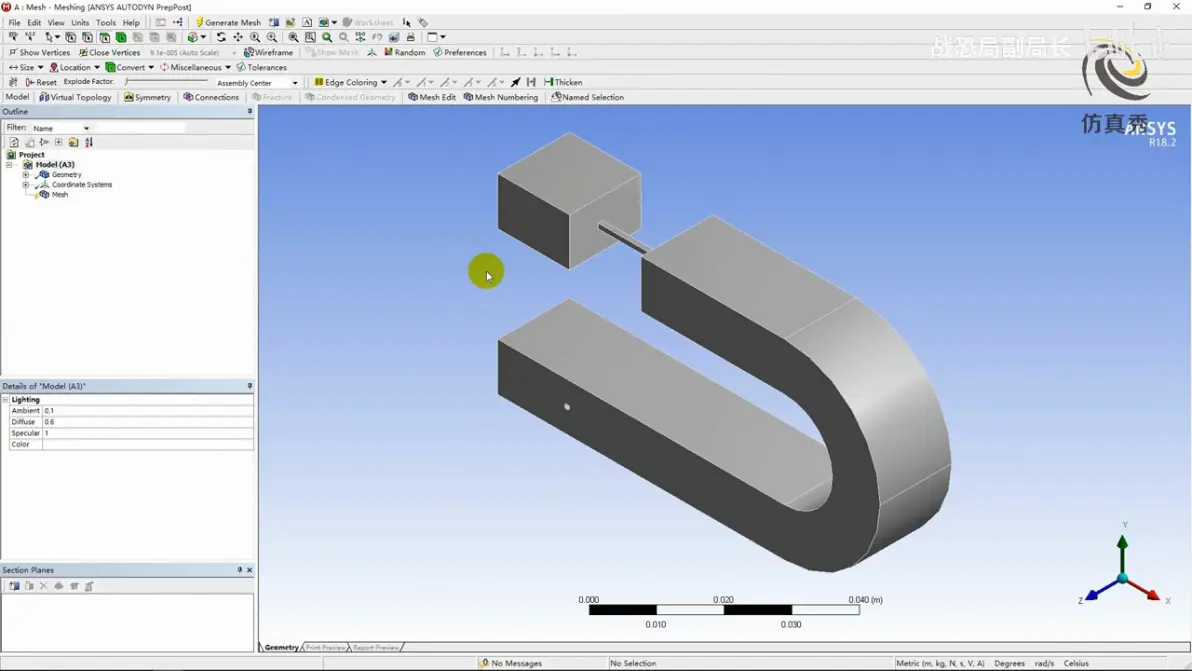

几何类型筛选、视角转换、特征树、信息栏；

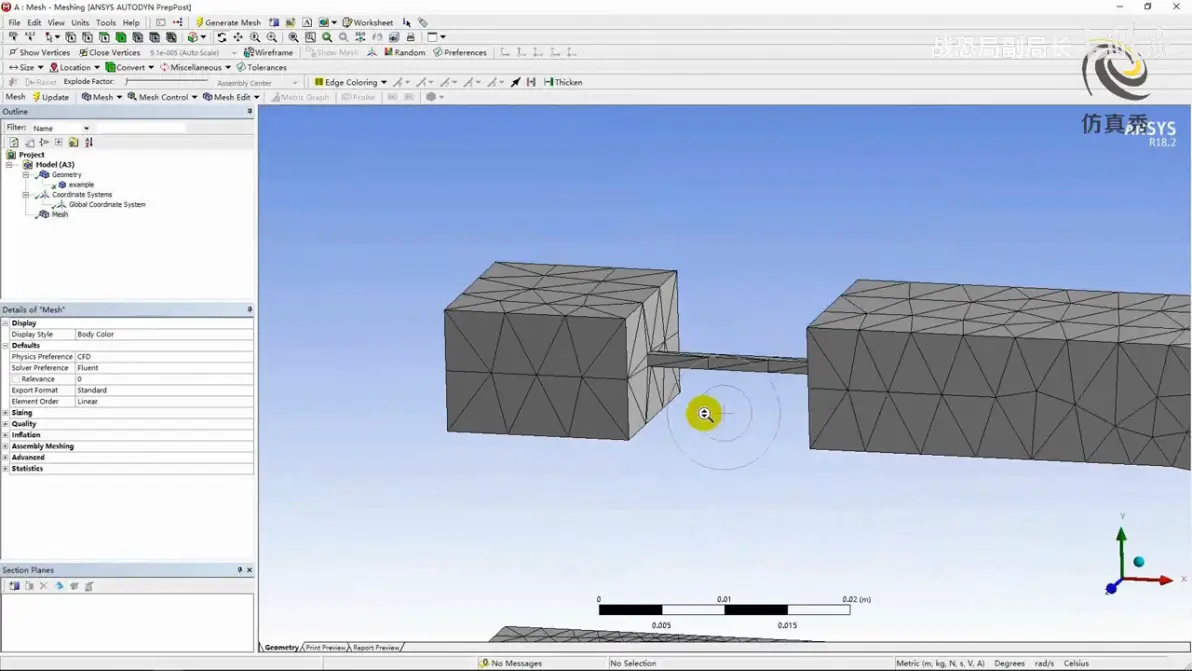

• 直接点击mesh自动划分；
•
• 网格接近等边三角形质量好，锐角三角形质量差；
•

• Curvature曲率是默认的方法，在狭缝处效果差；

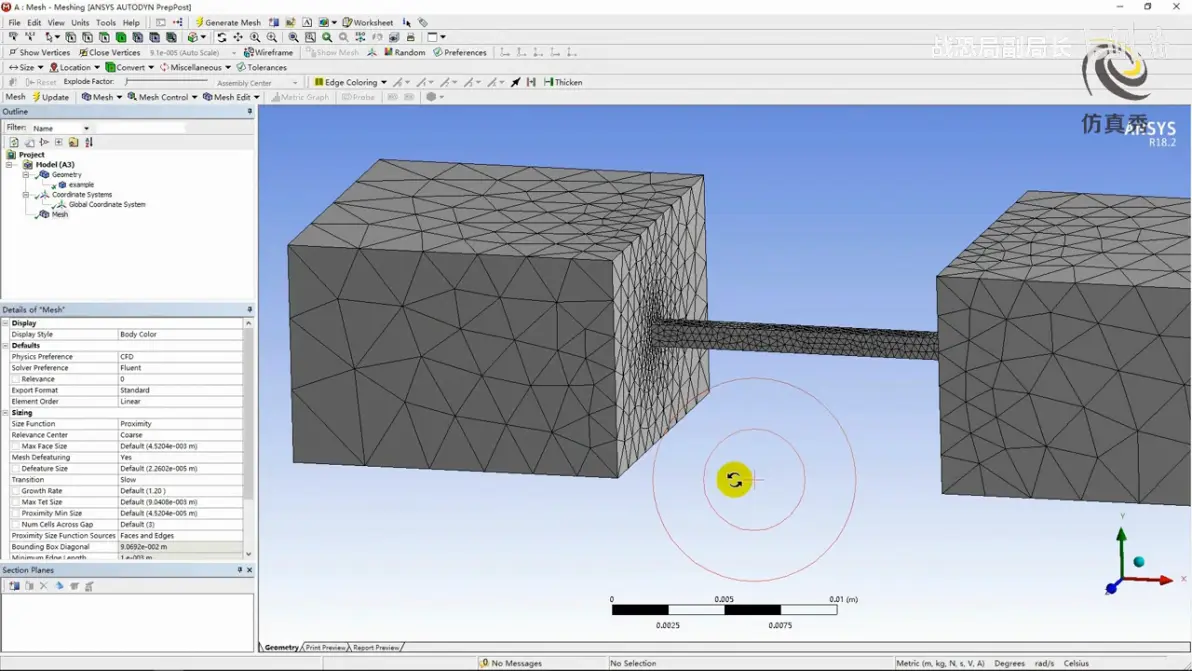

• 采用Proximity狭缝法，狭缝效果好，但是孔的效果差；
•

• 所以有孔、有狭缝的几何模型就综合采用P and C的方法；
• 修改最大的网格尺寸，所有的网格尺寸都减少；
•

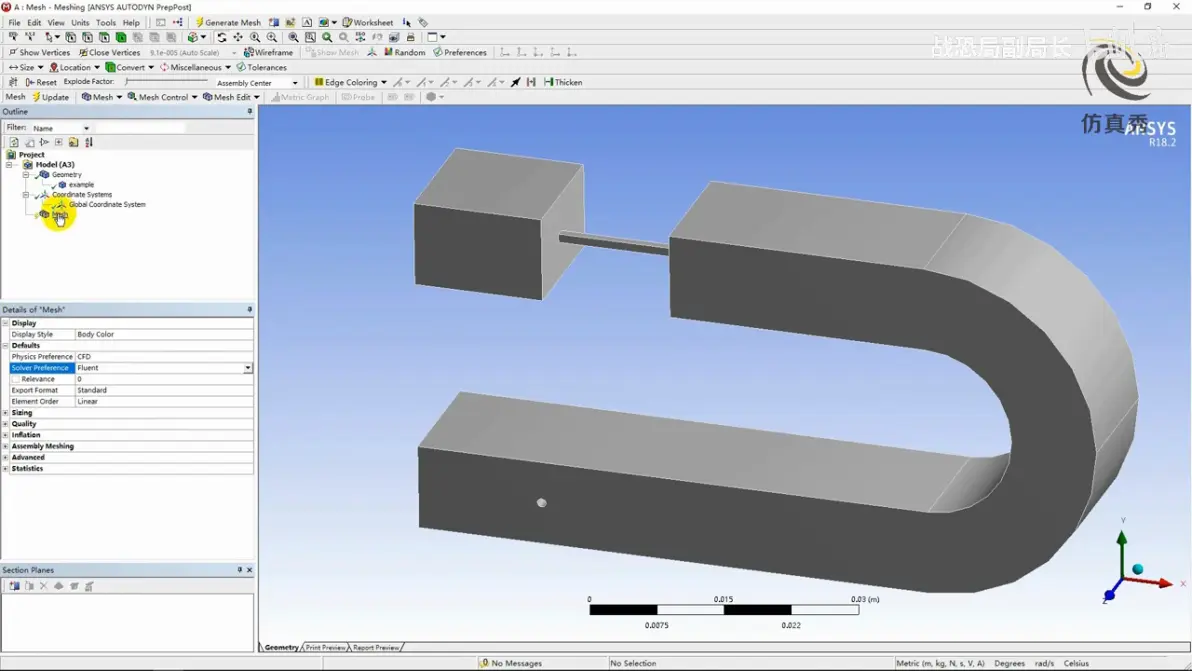

总体设定

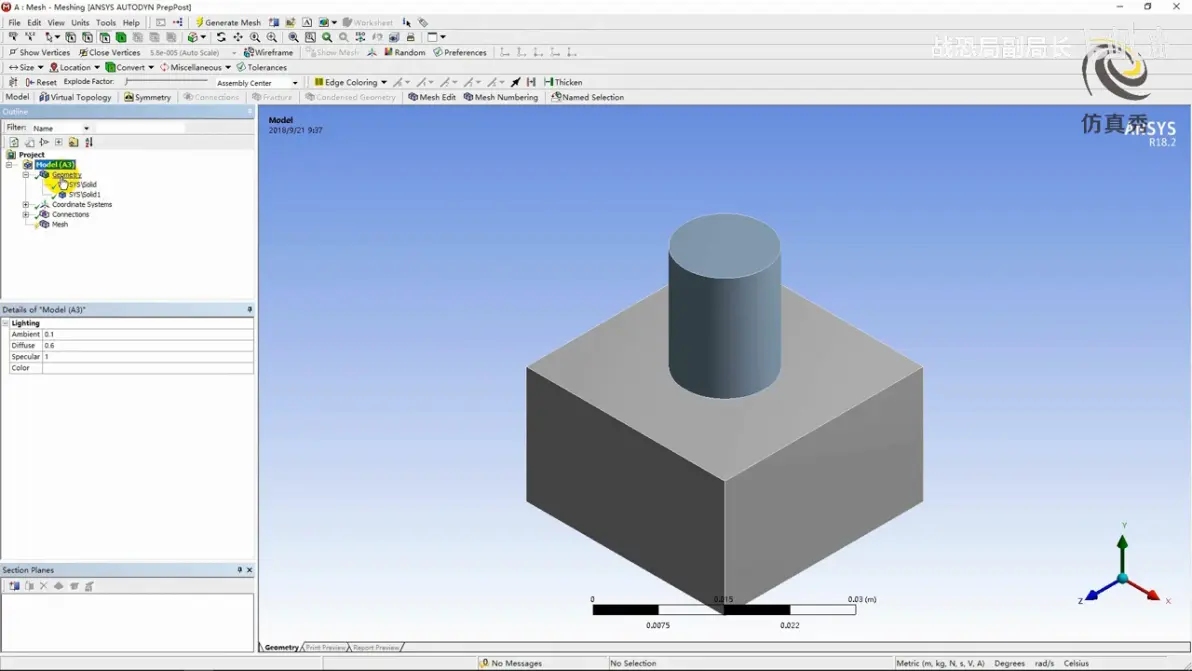

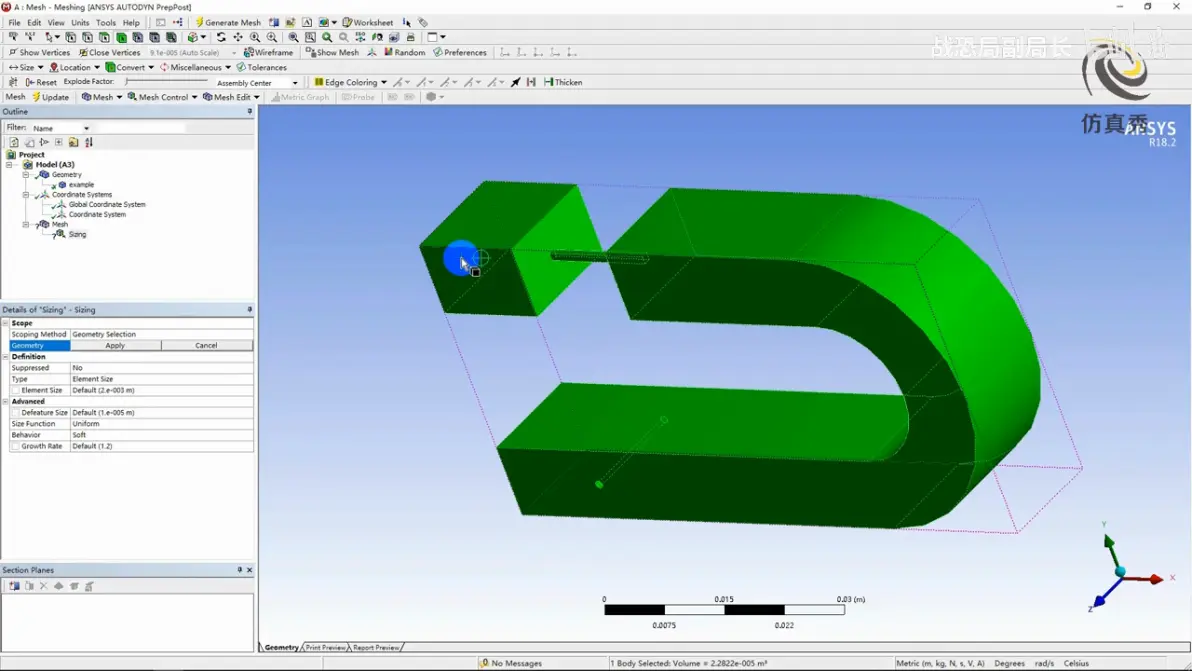

2、局部设定-影响球

黄色显示，需要与图形交互

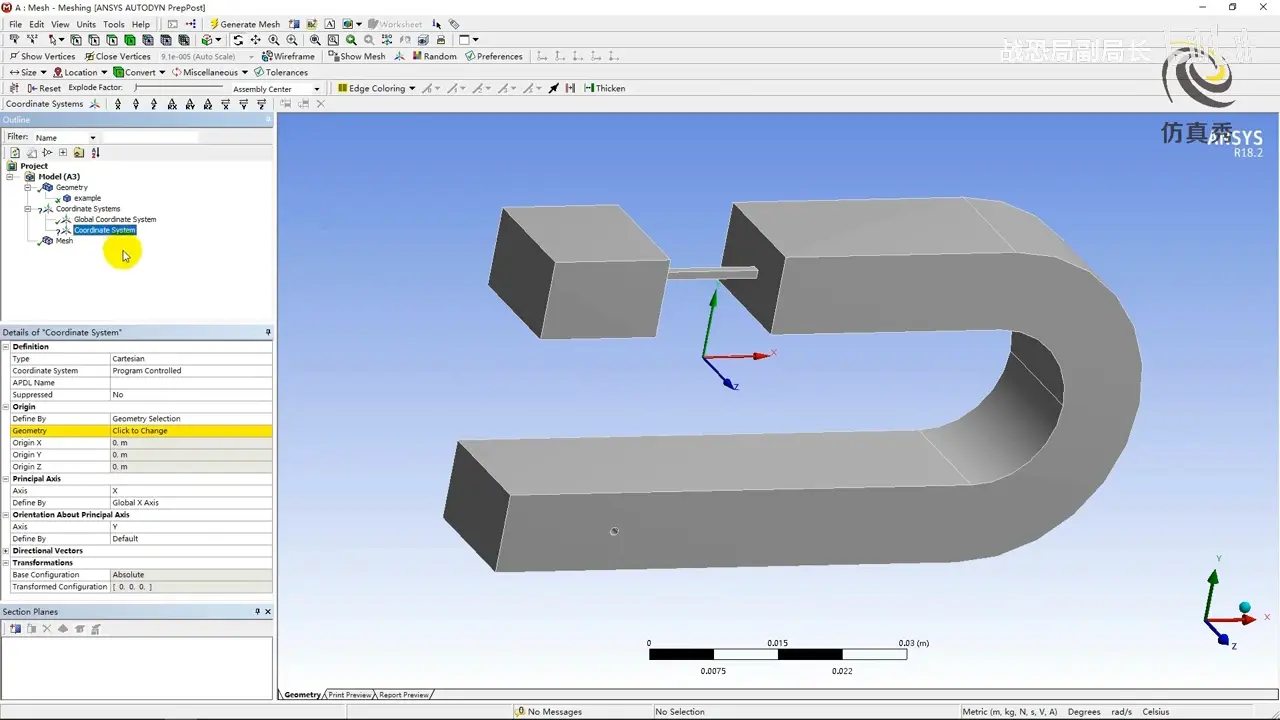

建立新的坐标

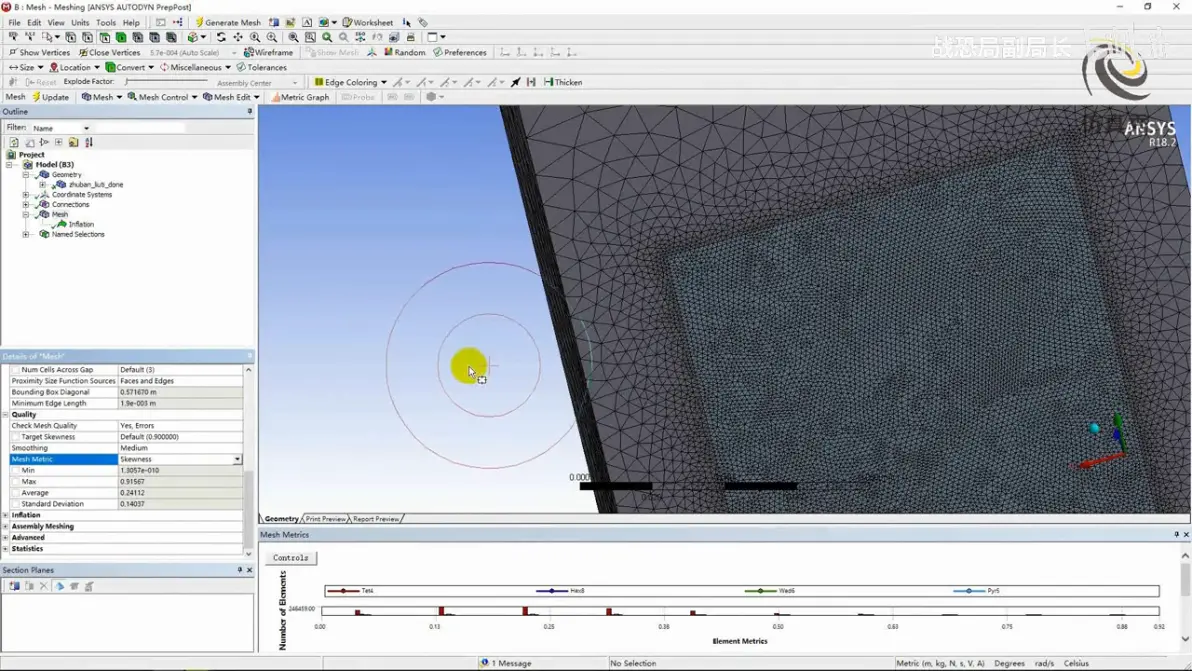

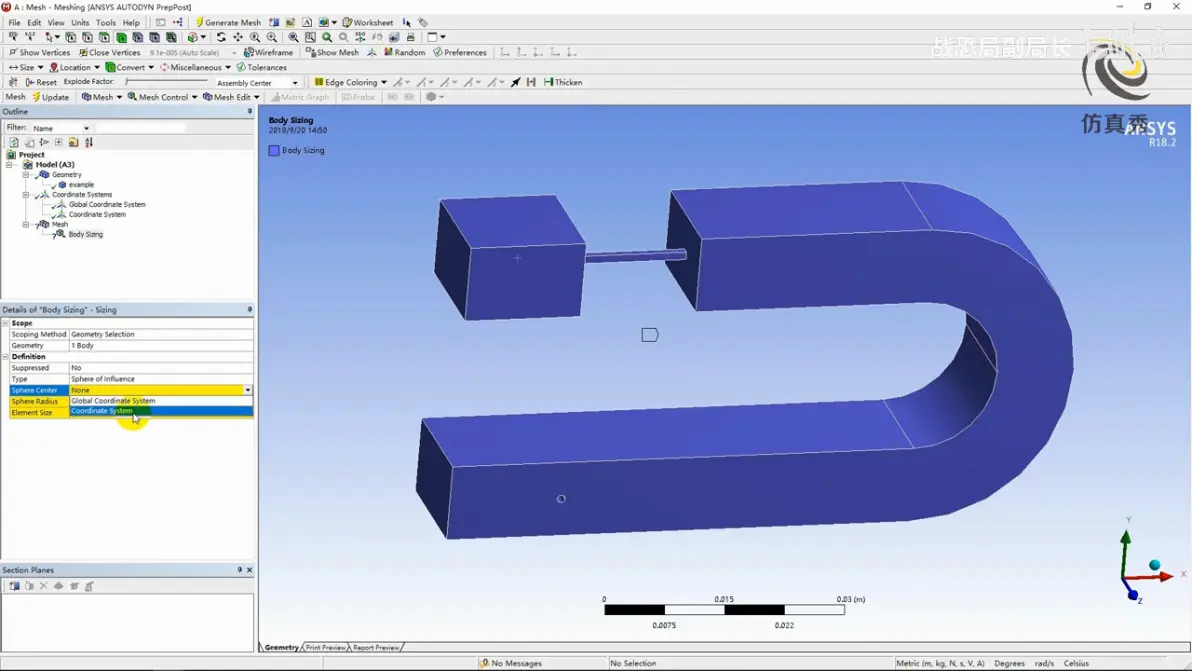

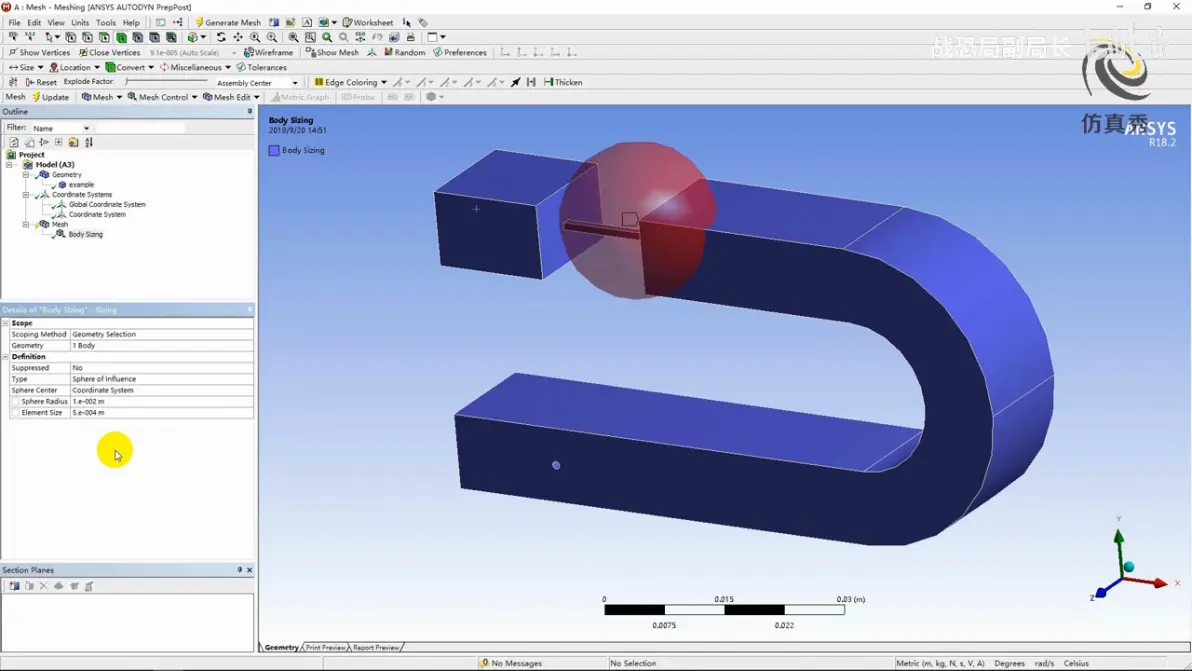

影响球的方式加密

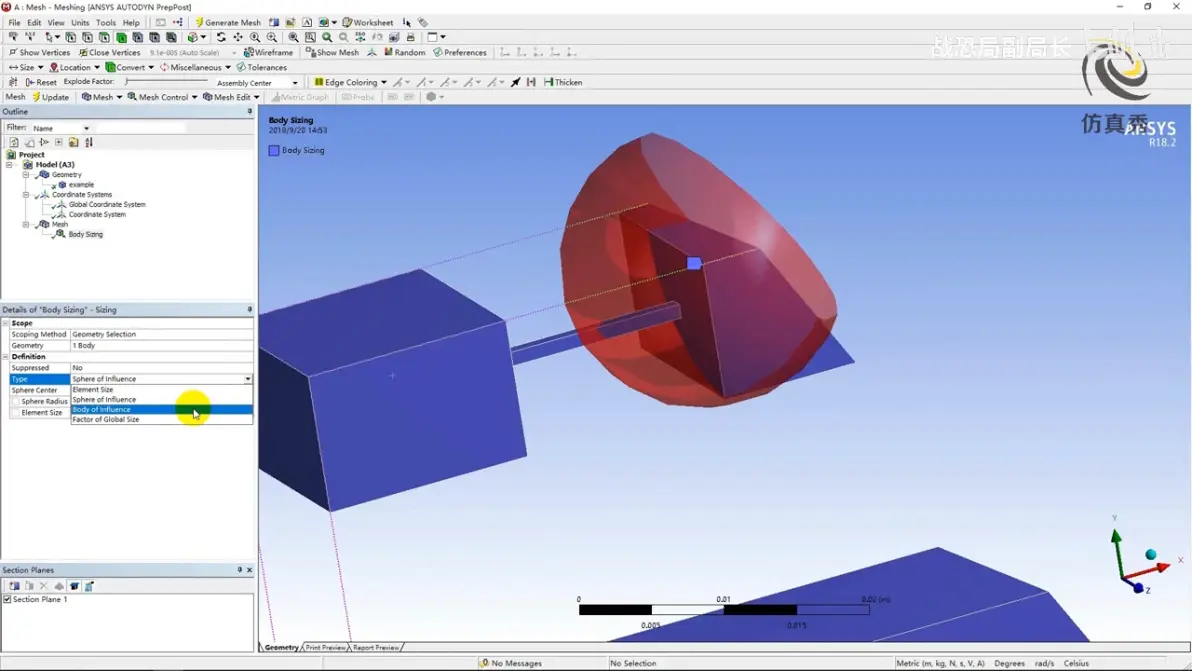

通过导入影响实体，自定义形状网格加密；

三、算例02

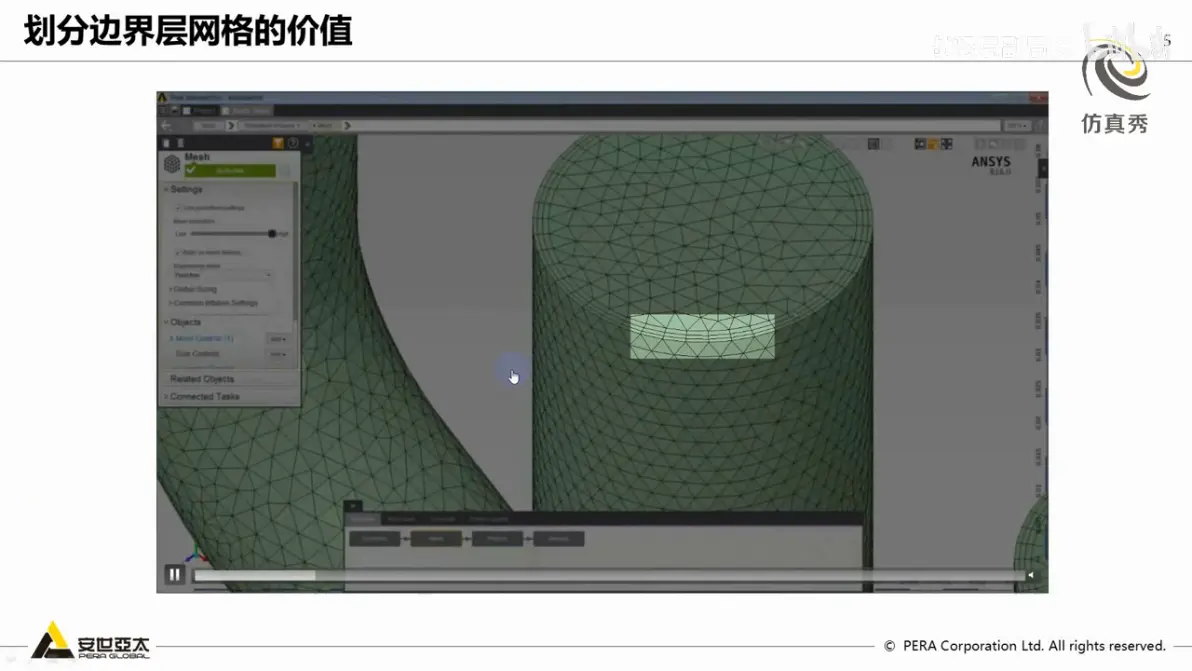

边界层

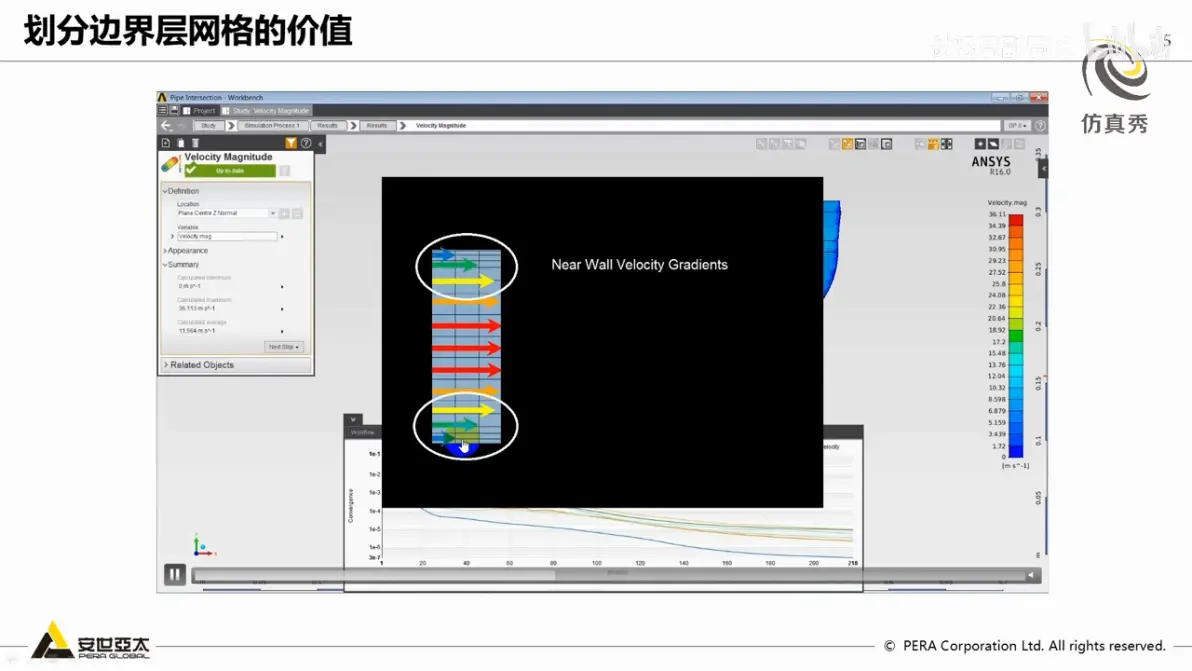

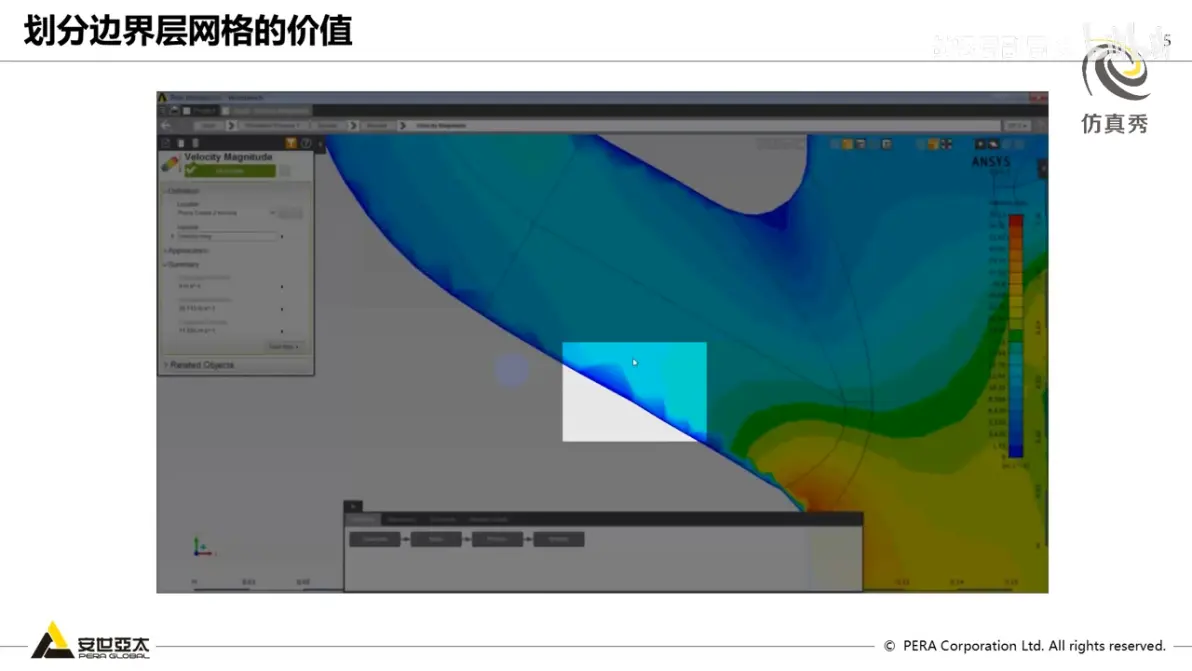

未划分边界层影响，边界的速度云图

流体力学壁面流速分布

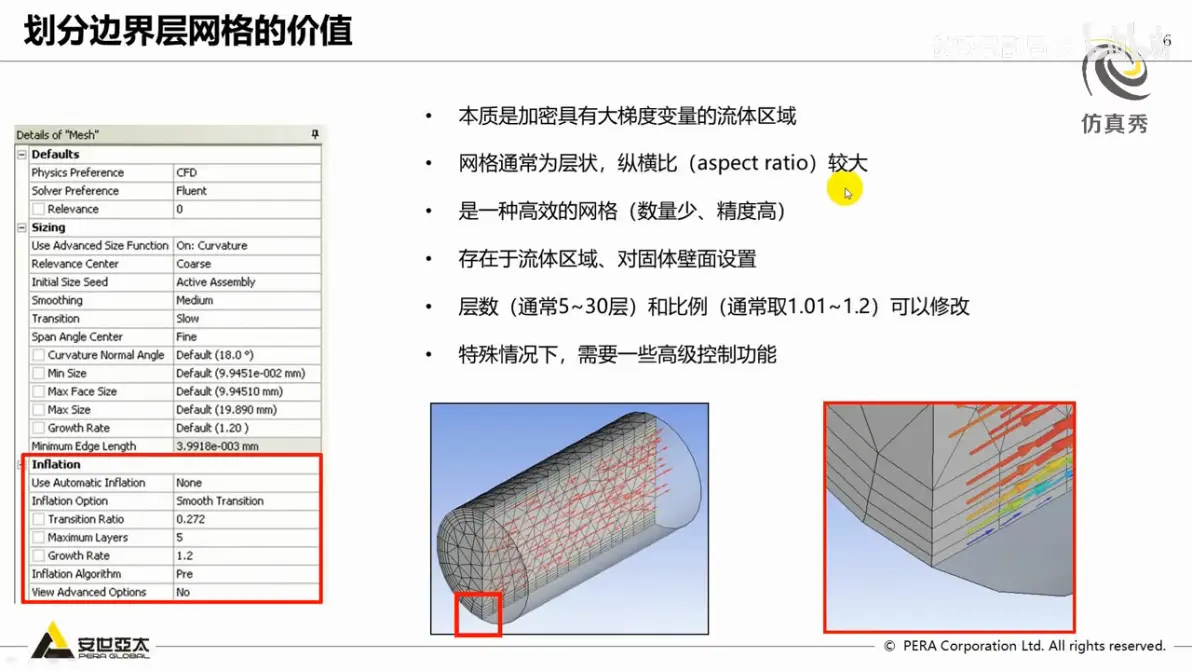

法向方向需要更密，所以需要层状六面体网格

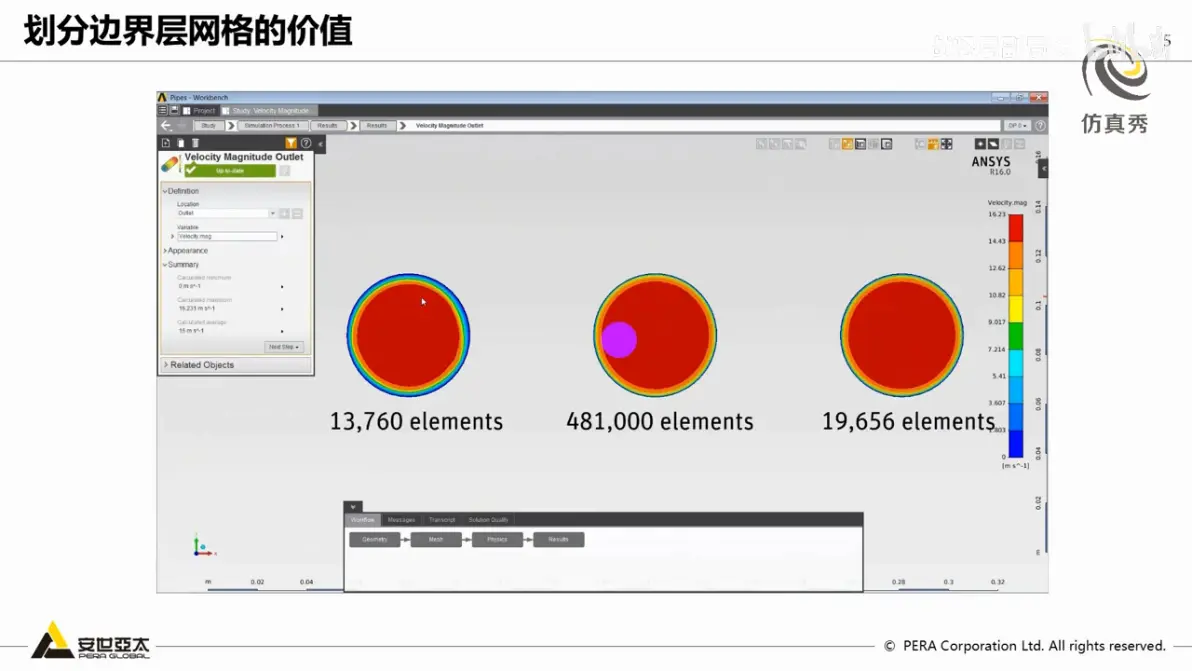

采用边界层网格的情况，效率高与481000的效果类似；

小技巧：工作目录法，快速导入；

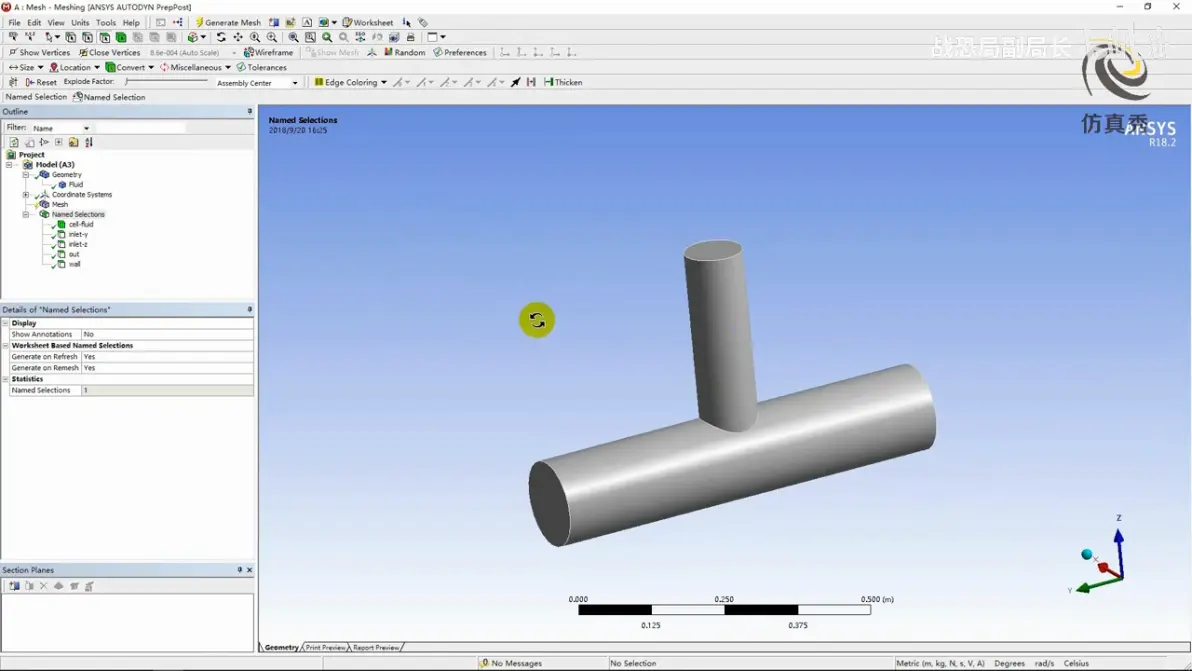

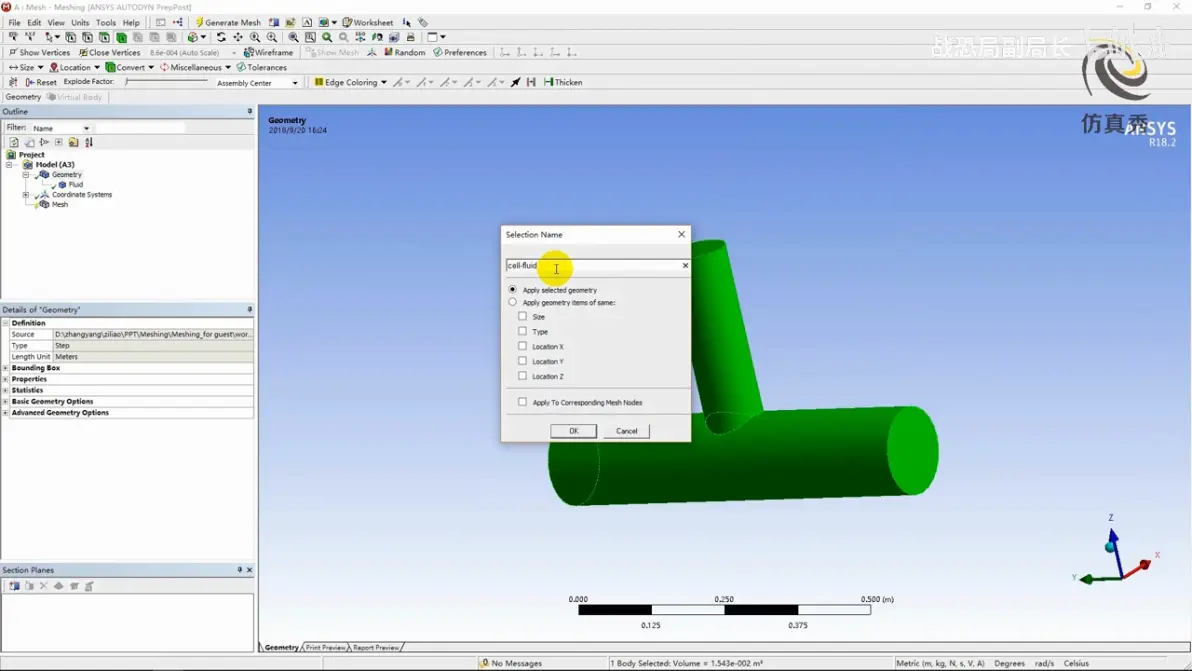

命名流体域

命名壁面

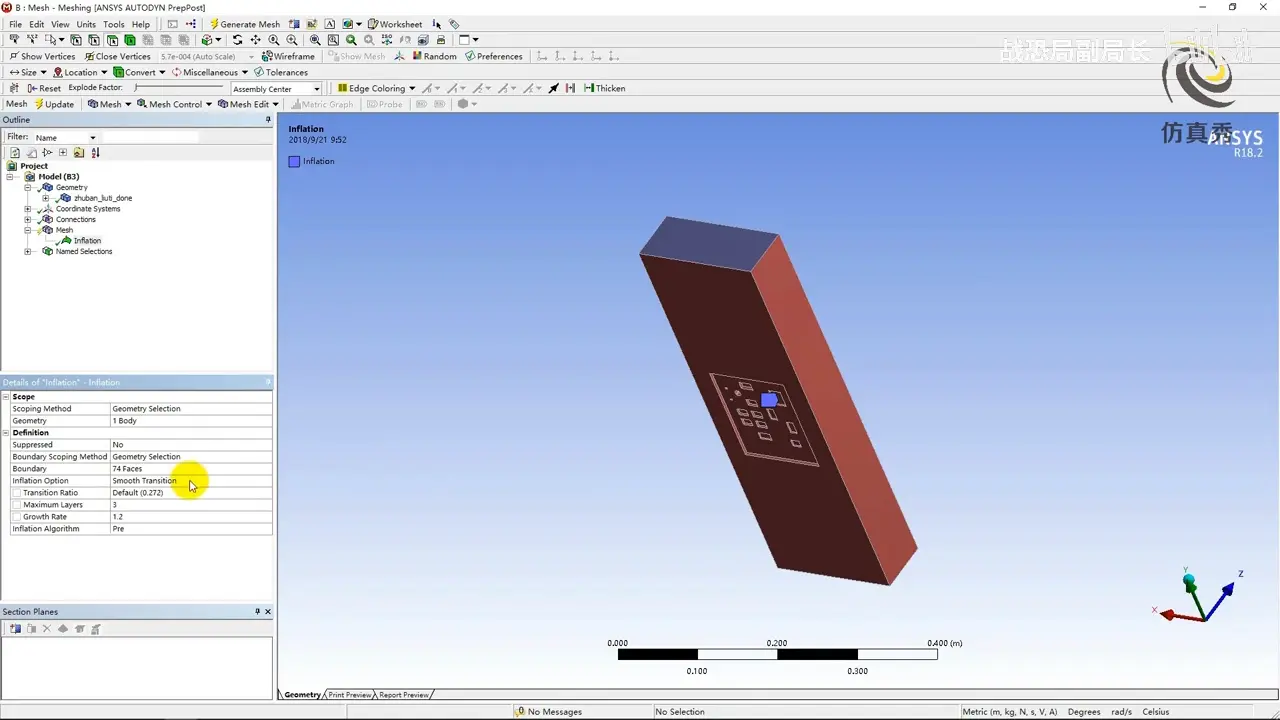

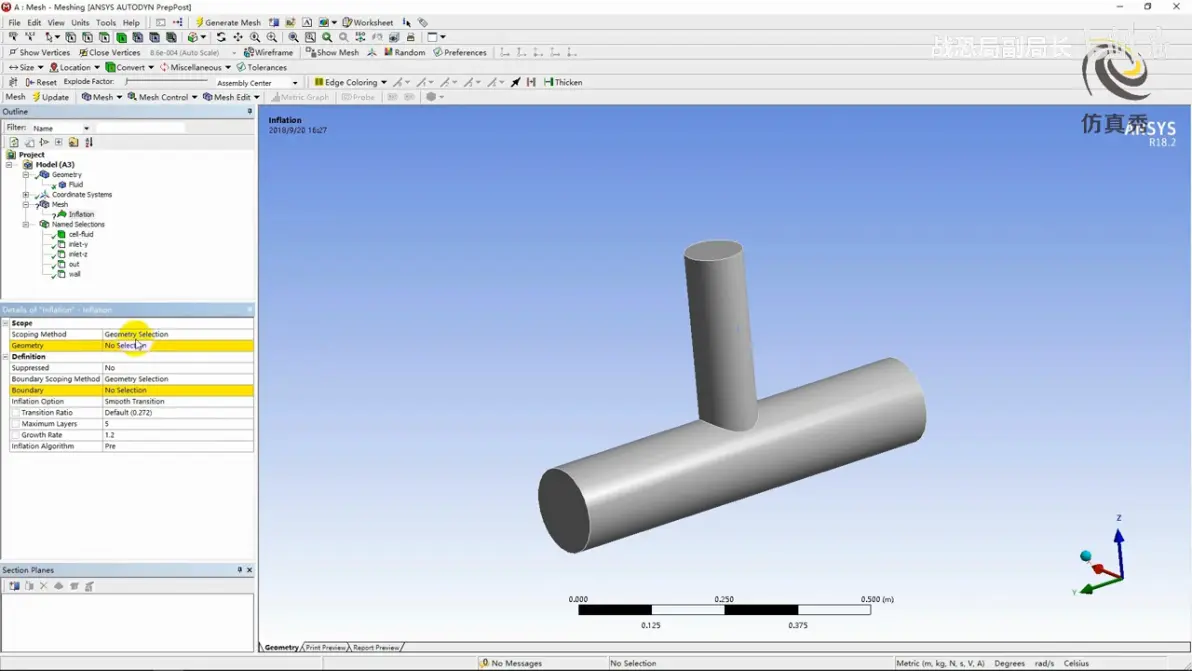

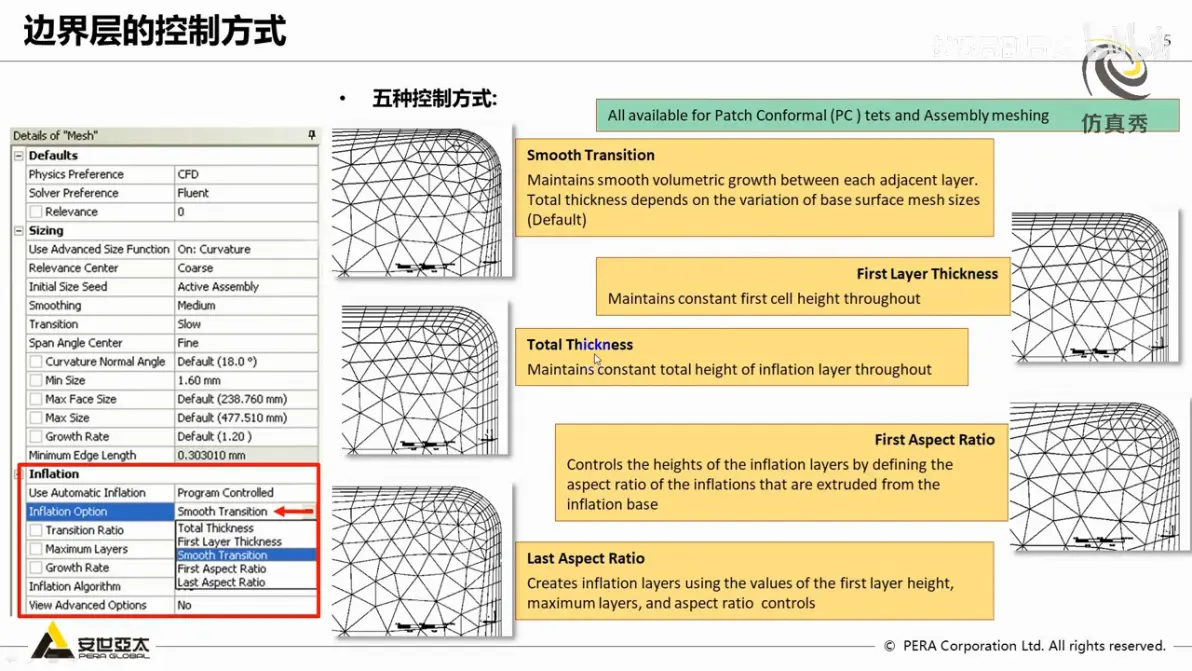

插入inflation

选实体选壁面，自动划分

剖分

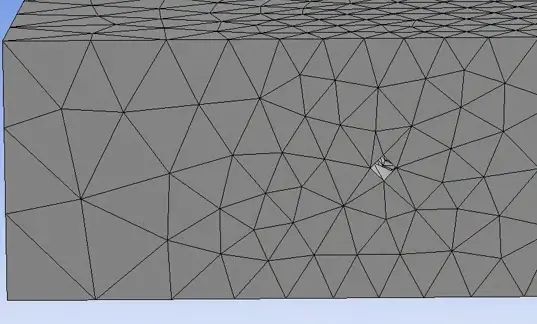

尖网格质量差

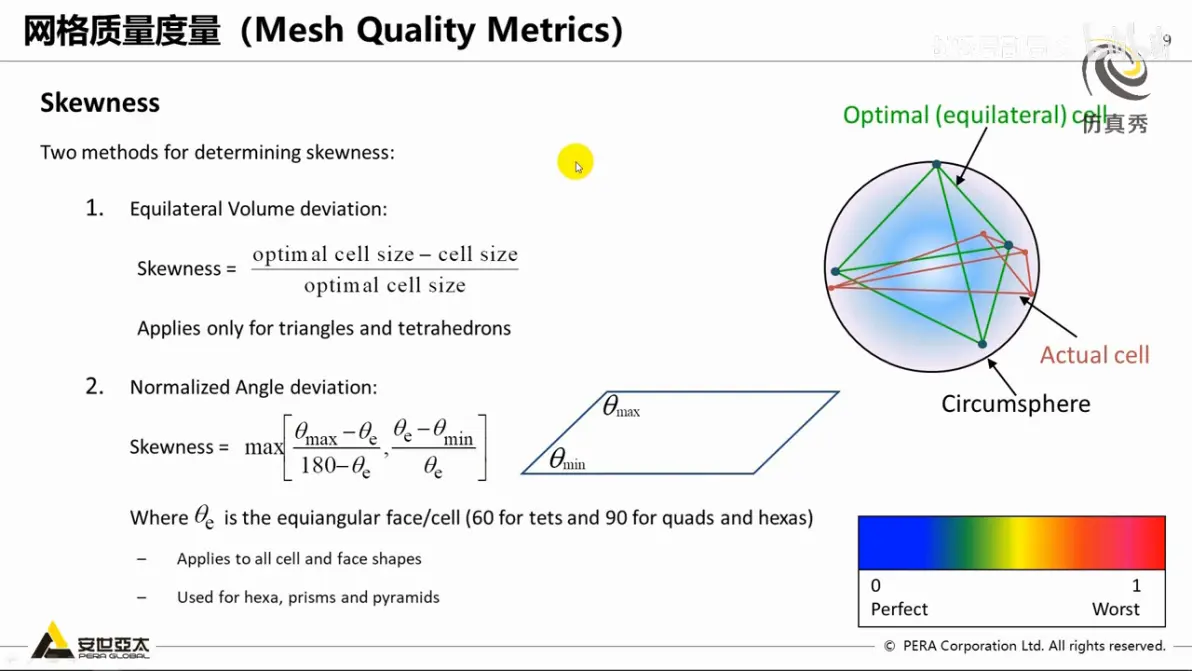

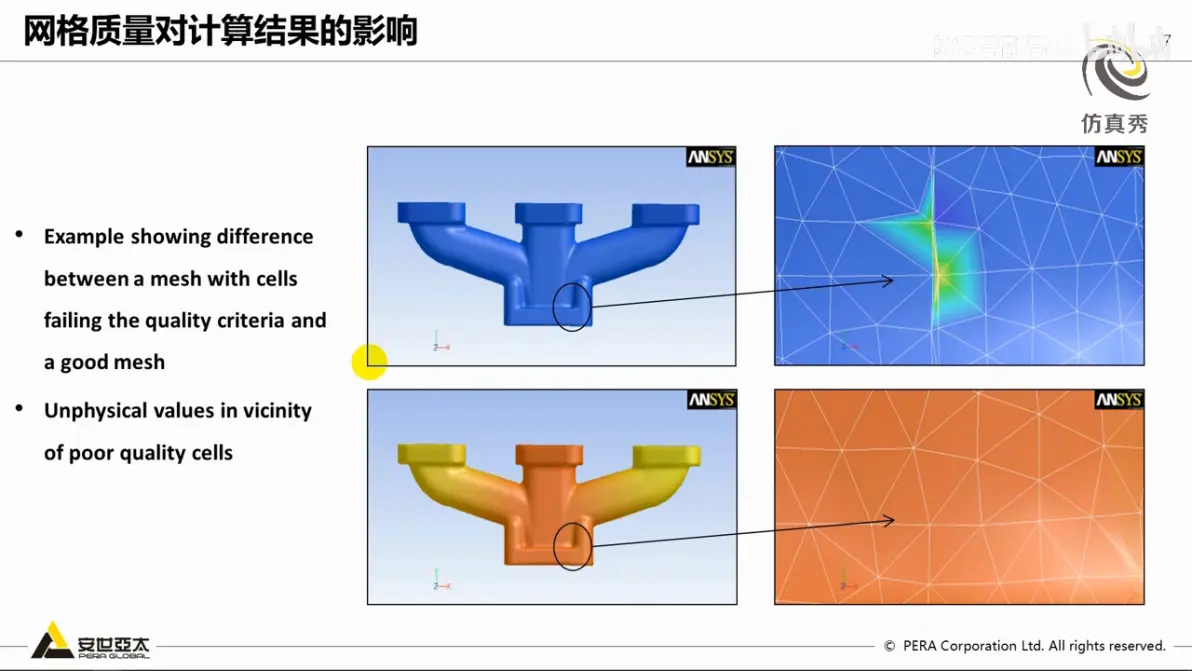

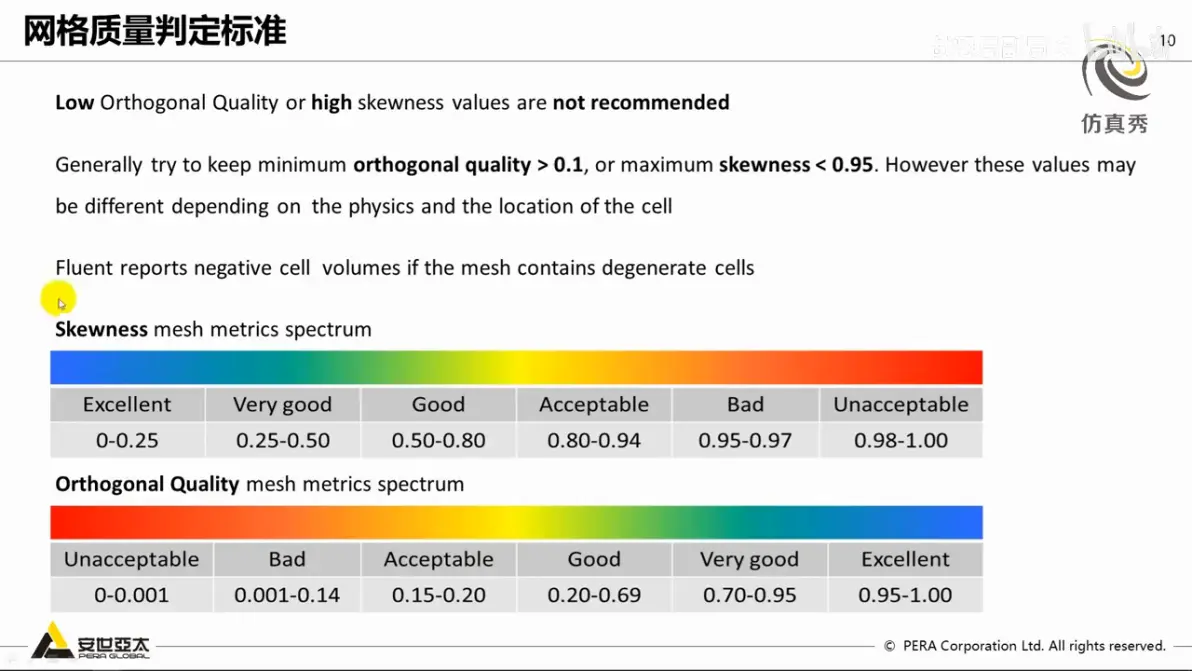

与正四面体的差距，体现网格的质量

要求在0.97之下，畸变率太高会影响计算结果

网格信息统计

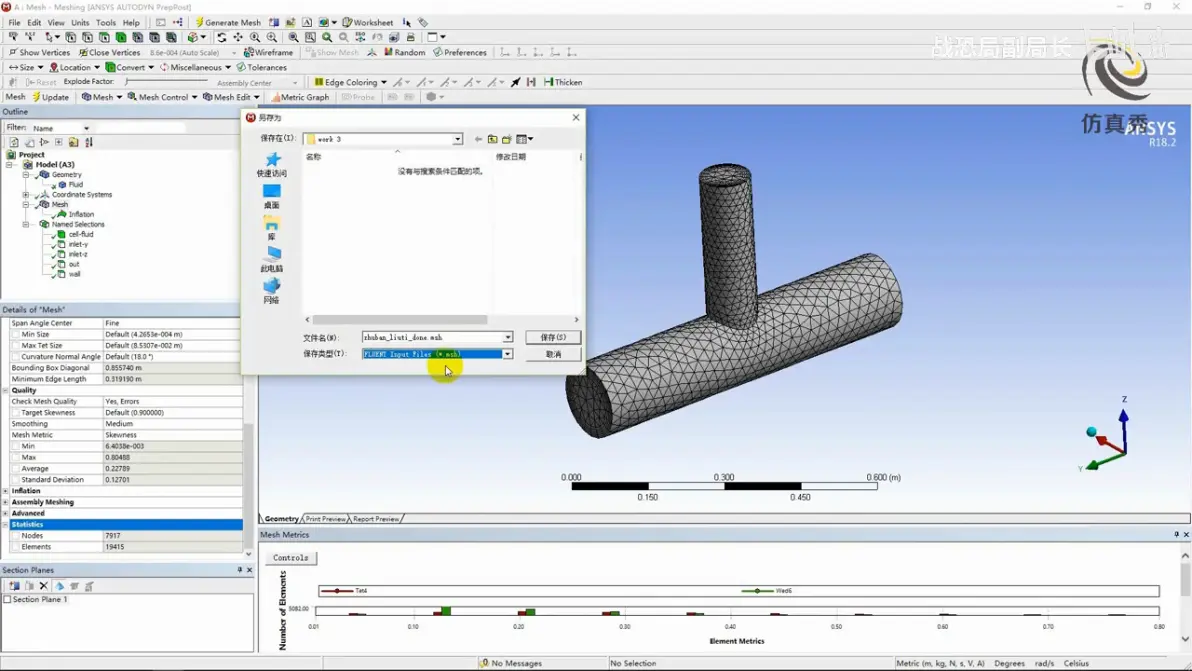

建议输出.msh文件

三、算例03

几何处理完毕之后再导入

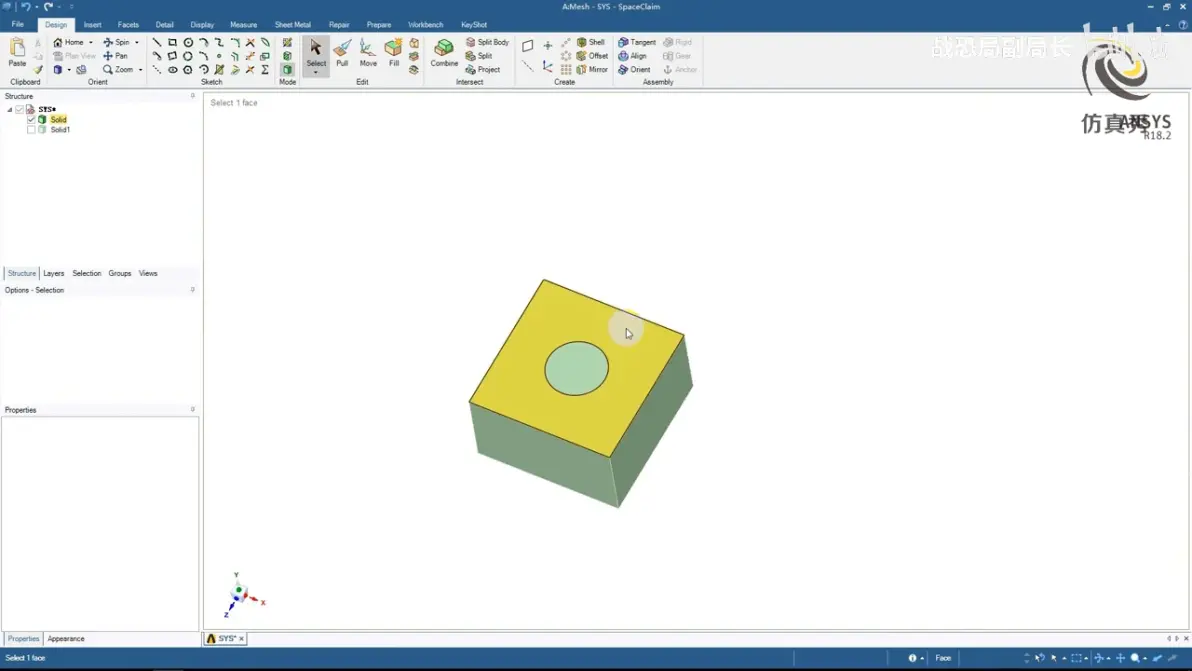

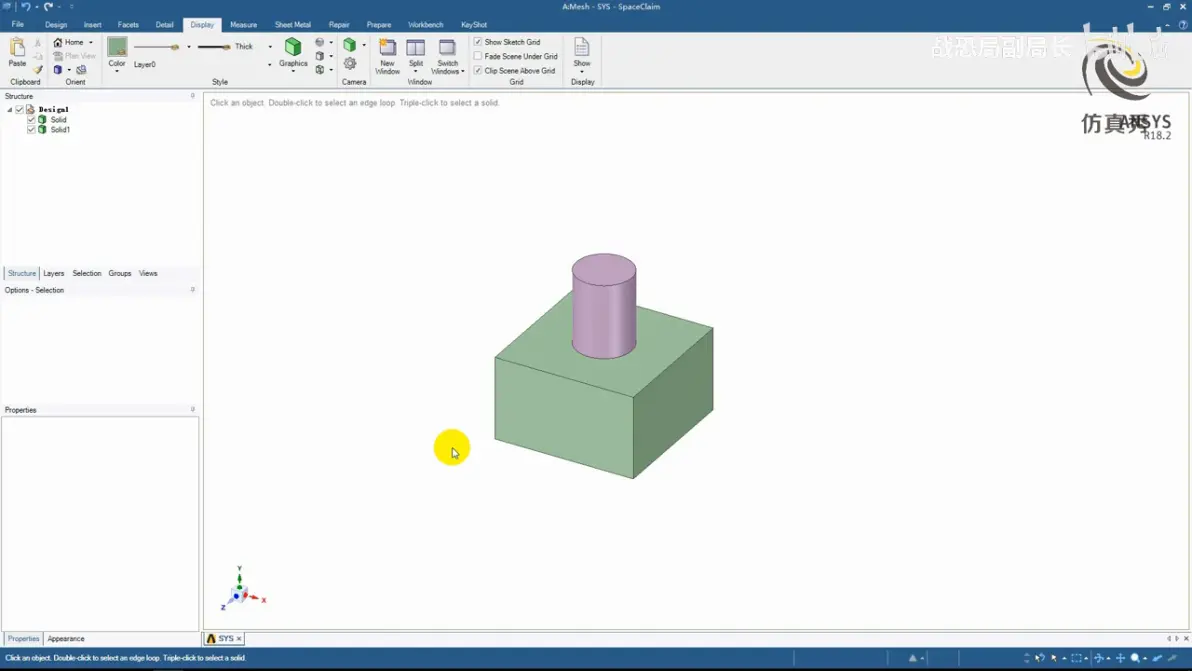

SCDM几何建模软件

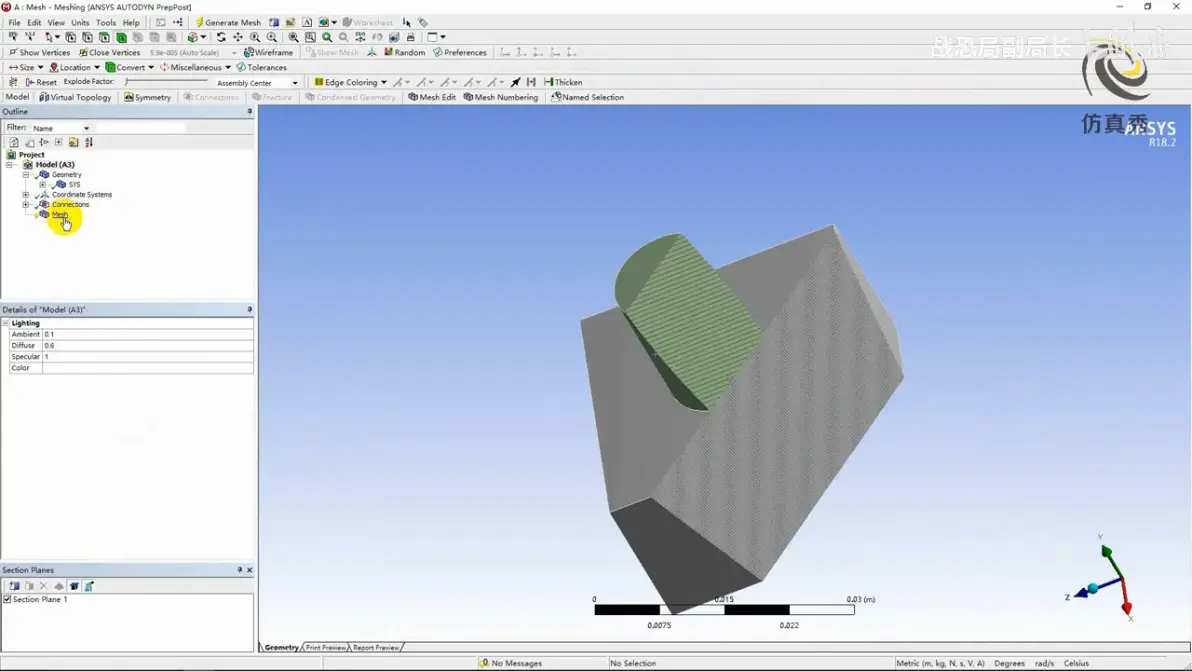

导入后划分网格，但是网格间没有节点；

没有节点，各自为政

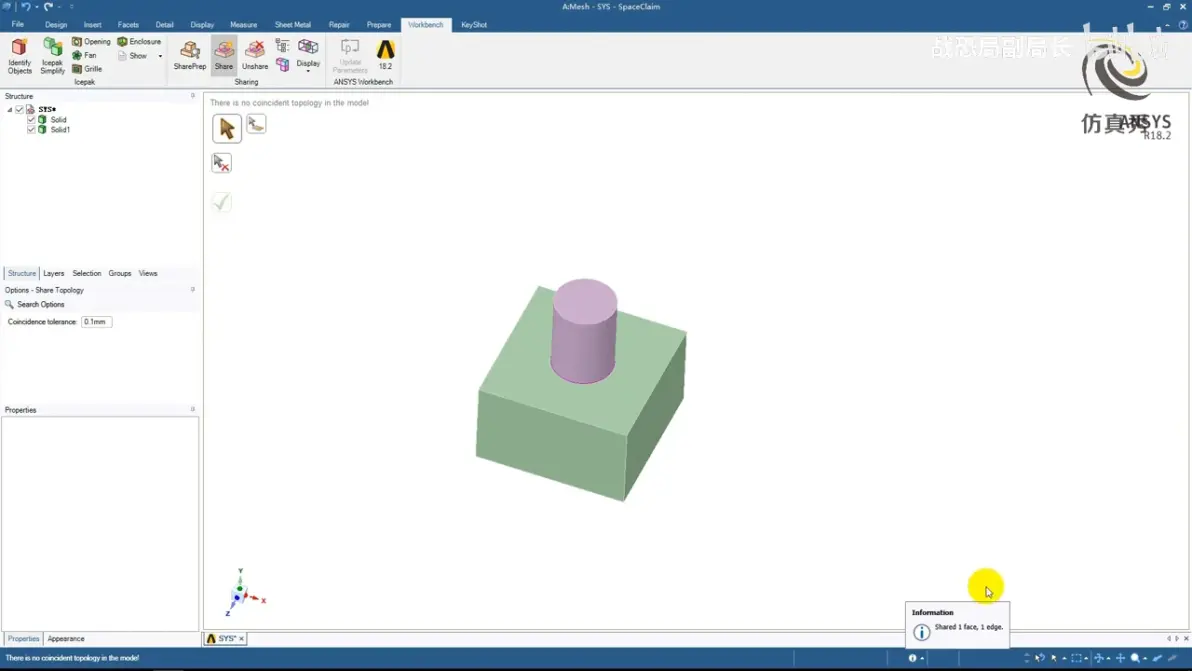

workbench-share

共享取消后面上有个圆，说明两个体关联卡里了

右键几何，更新

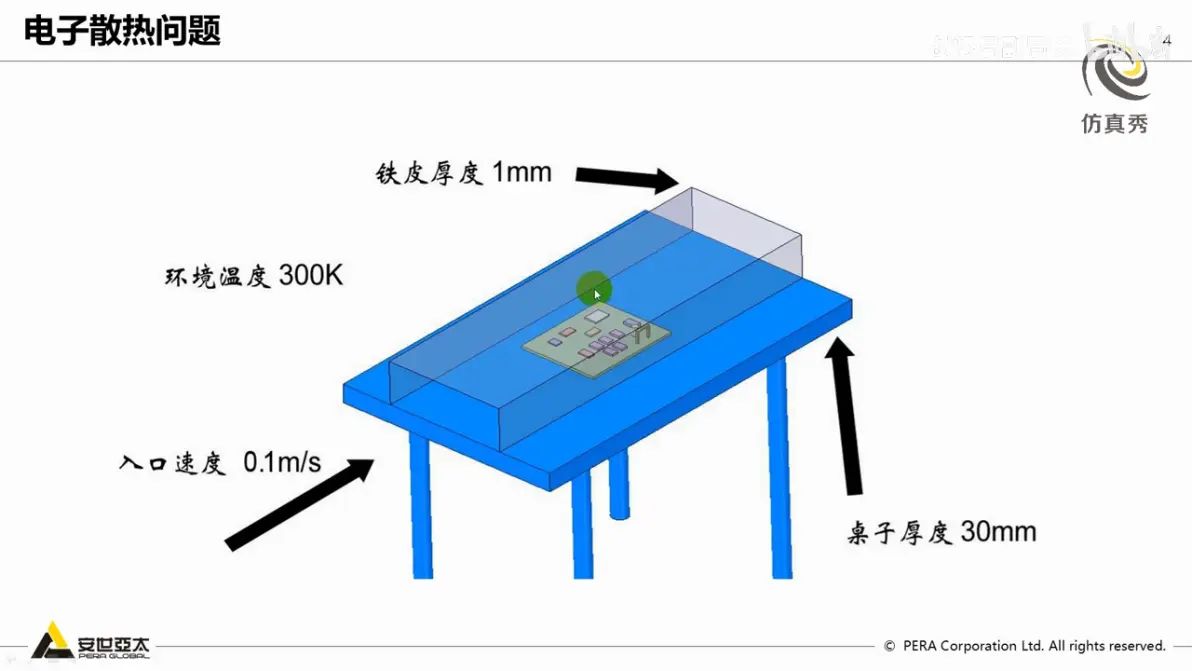

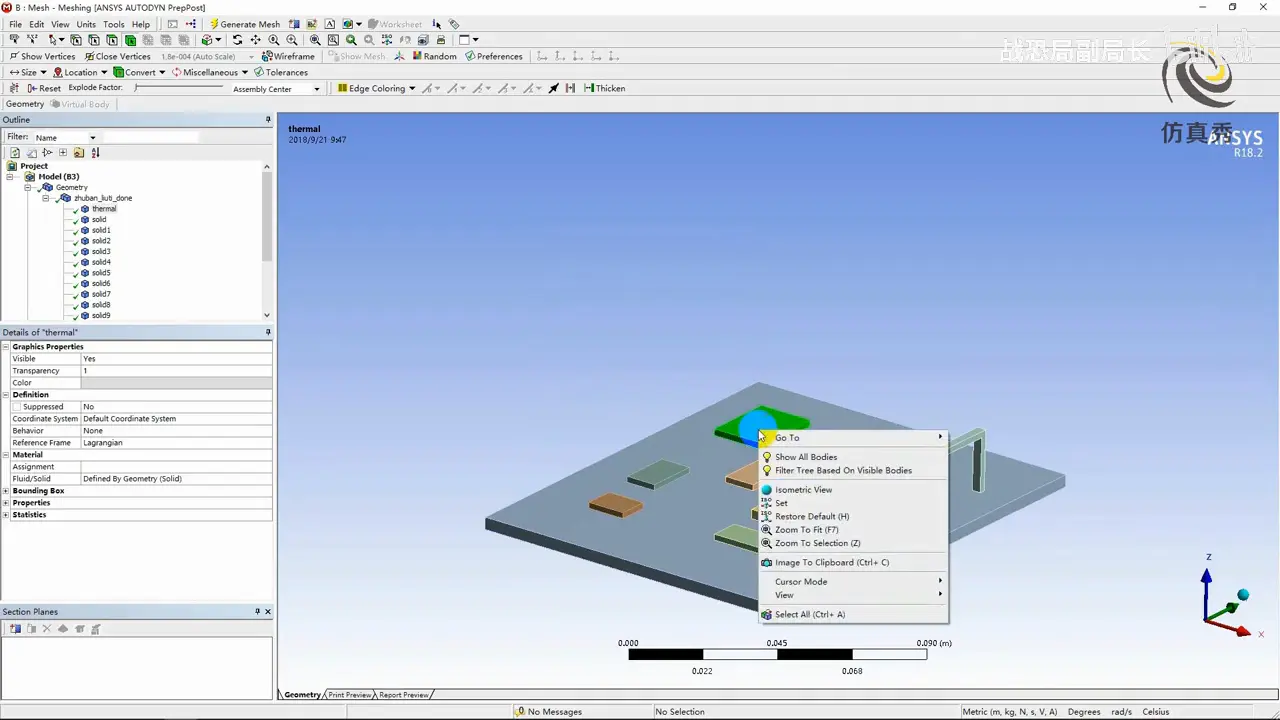

电子散热问题

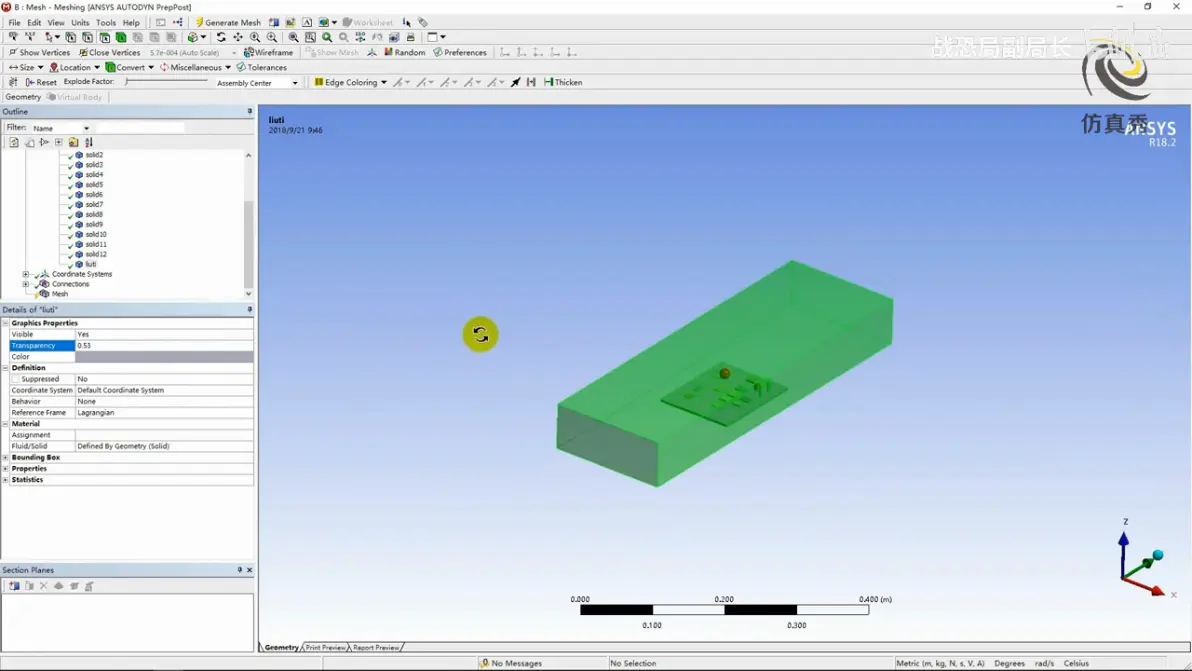

修改某个体的透明度，可以看到内部

命名：芯片

三大块命名完毕

其他边界命名

选择边界层：框选

采用默认的方法

最大值小于0.97，可以使用

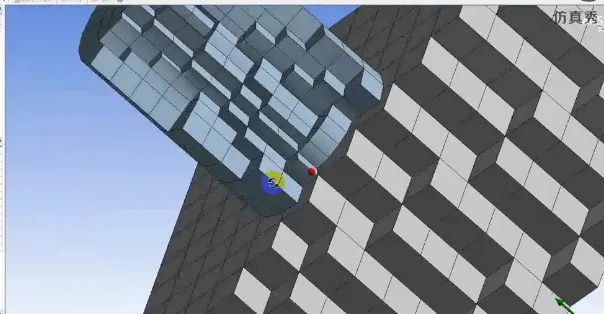

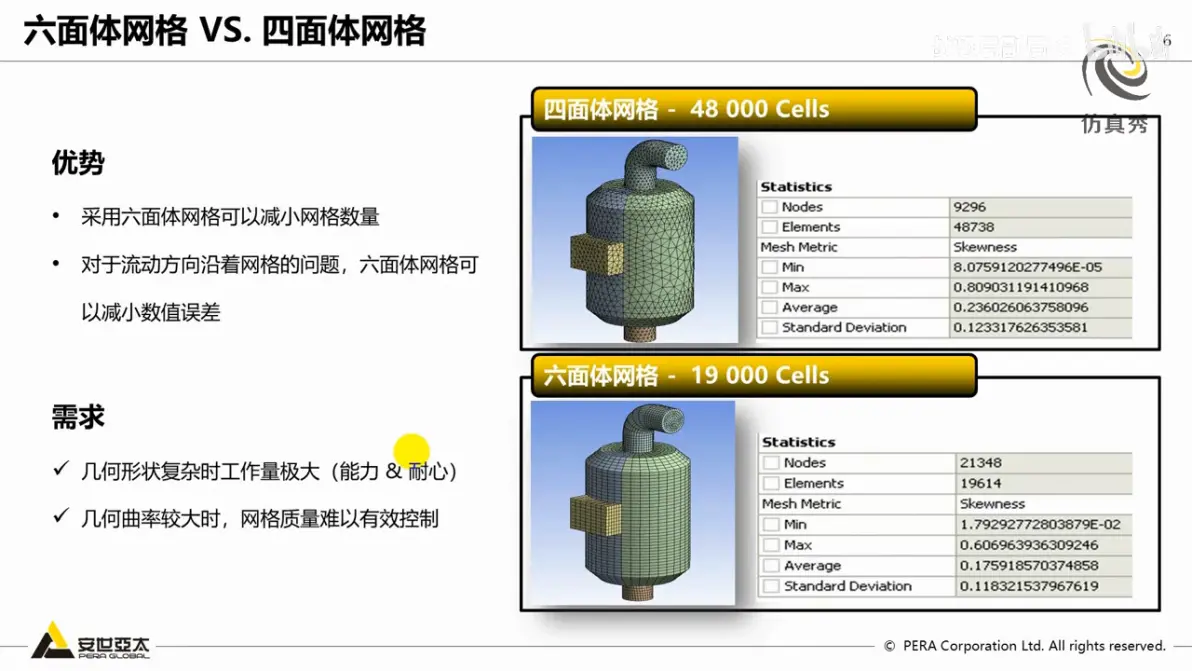

六面体减少网格数量，并提高精度

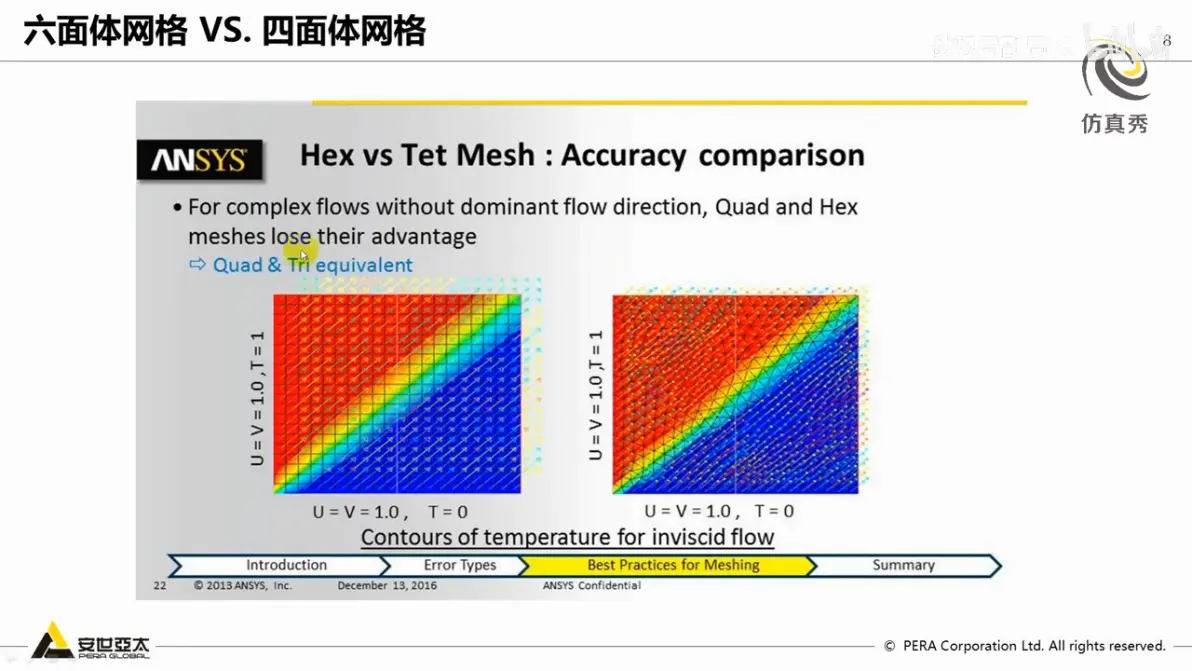

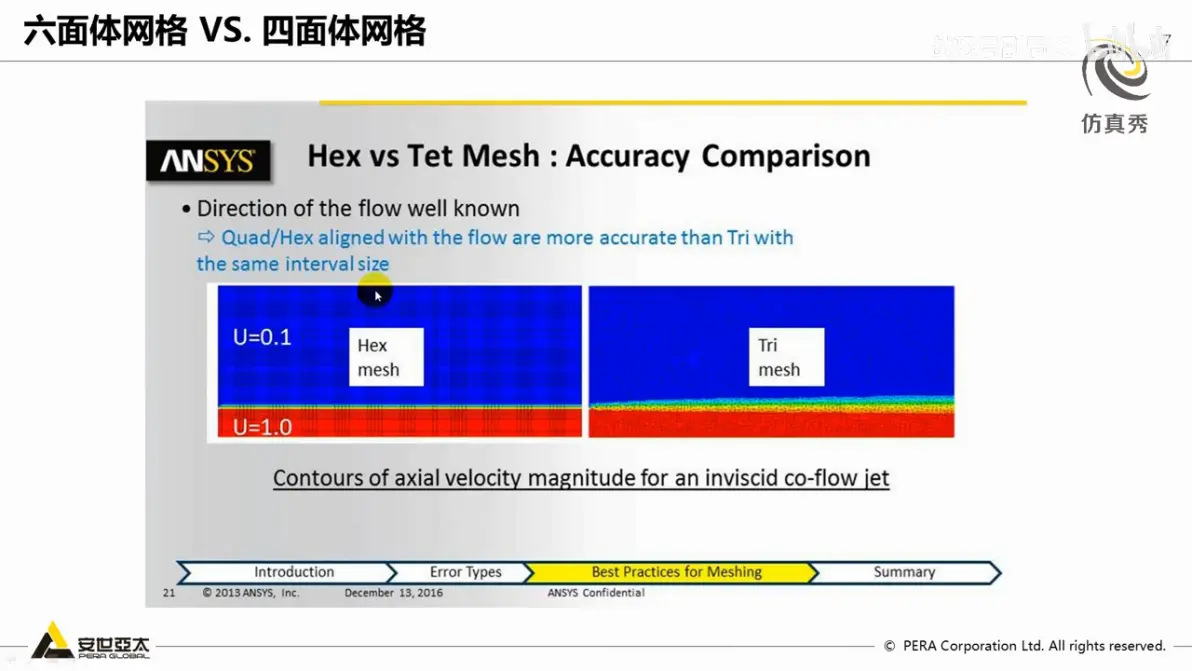

六面体网格方向与流体一致时，四面体网格的伪扩散现象

流体方向和网格方向不一致时，精度差不多
