ICEM/Fluent学习心得与笔记

在导入网格文件时FLUENT报错,日志如下:

Error at host: Build Grid: Aborted due to critical error.

0: Cell is missing face: Cell 19, zone 9, (ID: 20): at location ( 1.89242e+01, 6.32246e+02, -8.55000e+01).

Error at Node 0: Build Grid: Aborted due to critical error.

Error: Build Grid: Aborted due to critical error.

Error Object: #f



其中后两句一般代表网格与求解器的维数不一致,重新导出网格ICEM报错:

WARNING: Mesh has uncovered faces. ANSYS Fluent needs a complete boundary (shells in 3D) or it will give a variety of errors and not read in the mesh!

应该是对图形进行拓扑的时候没有处理好。只能重新画图了。



重新生成体网格:

在这里插入图片描述

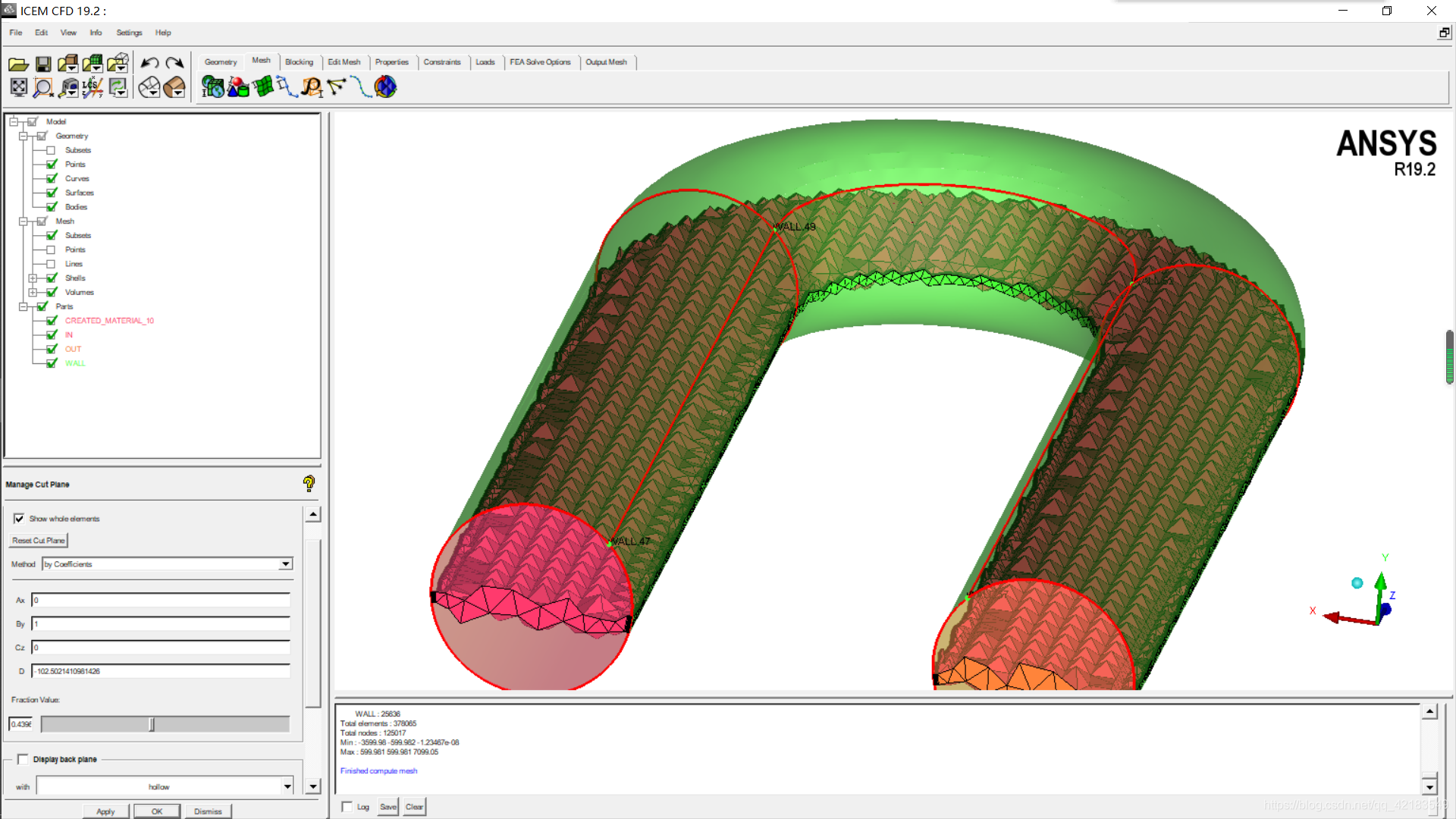

切面时发现本次体网格没有超过弯管的壁面,上次拓扑的失败还导致生成的体网格超出表面

在这里插入图片描述

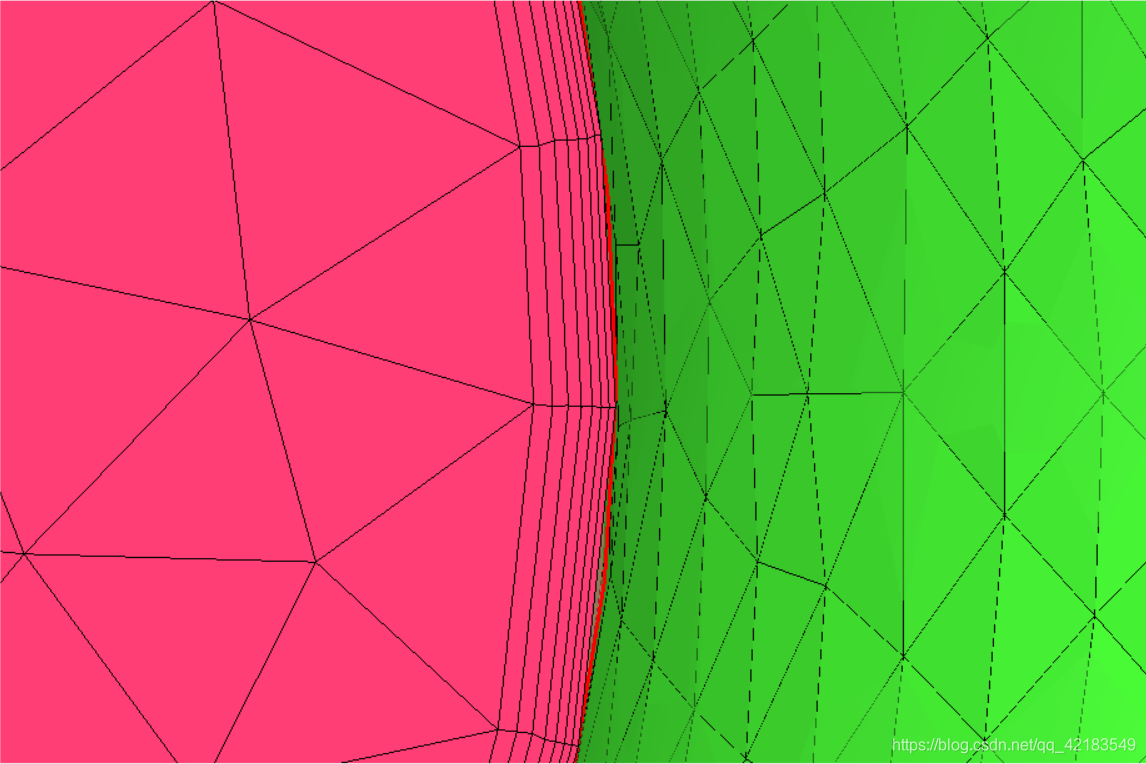

边界层网格也很清晰

在这里插入图片描述



网格质量都超过了0.3,低质量网格集中在壁面附近。

在这里插入图片描述

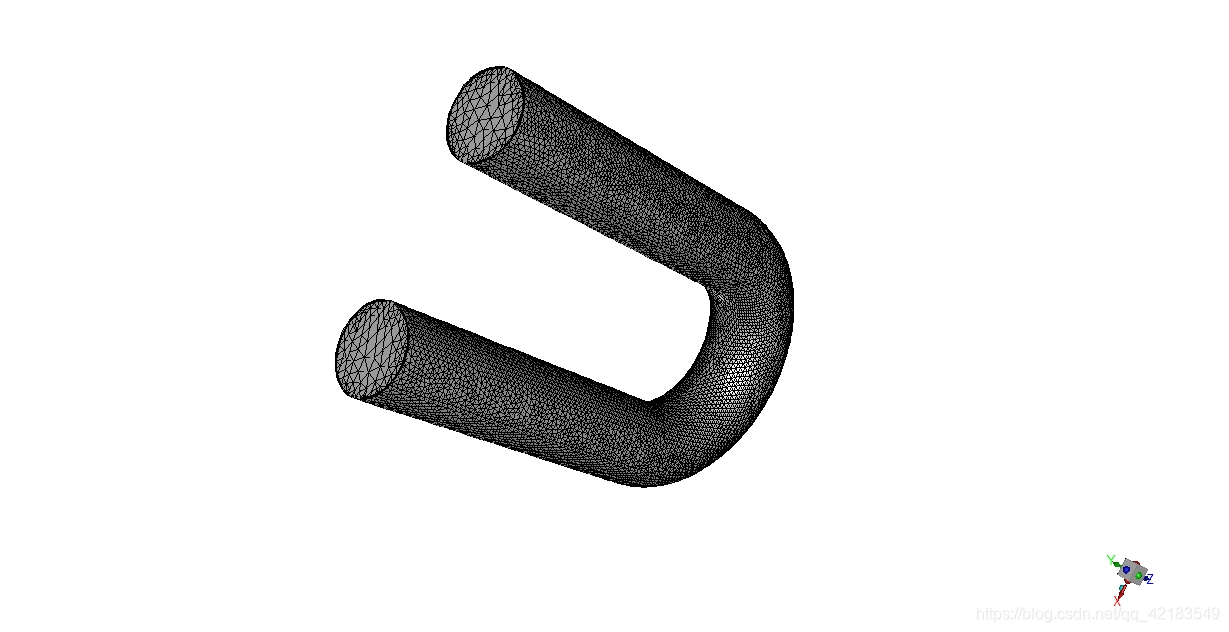

网格成功导入FLUENT

在这里插入图片描述



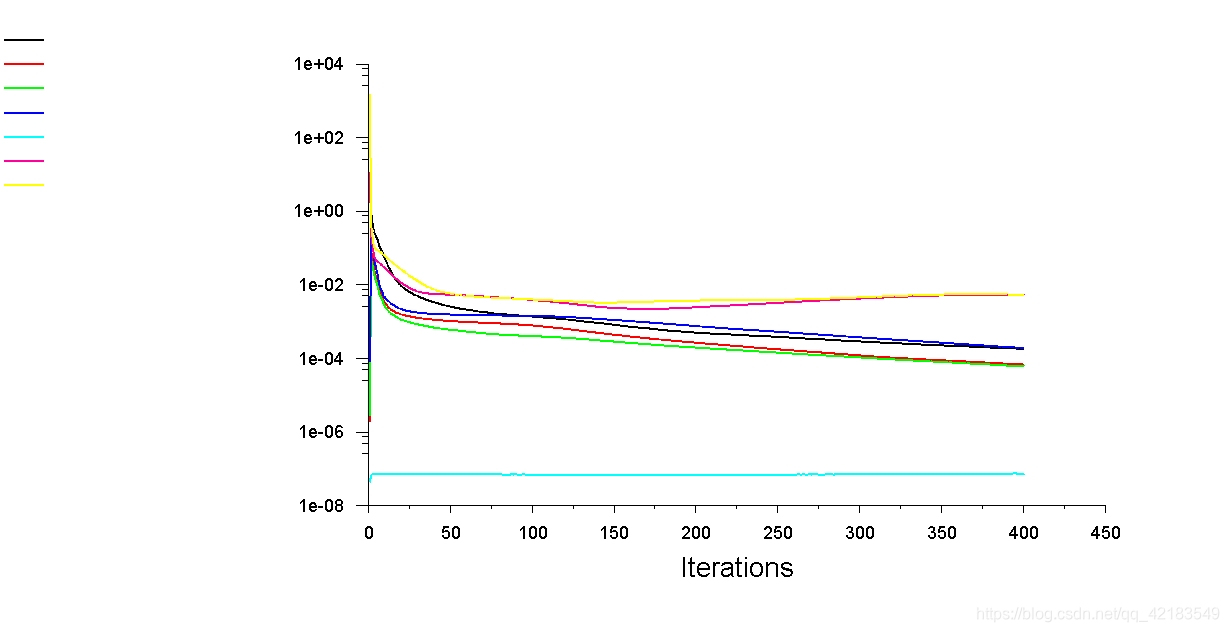

收敛曲线100步之内就可以收敛

在这里插入图片描述

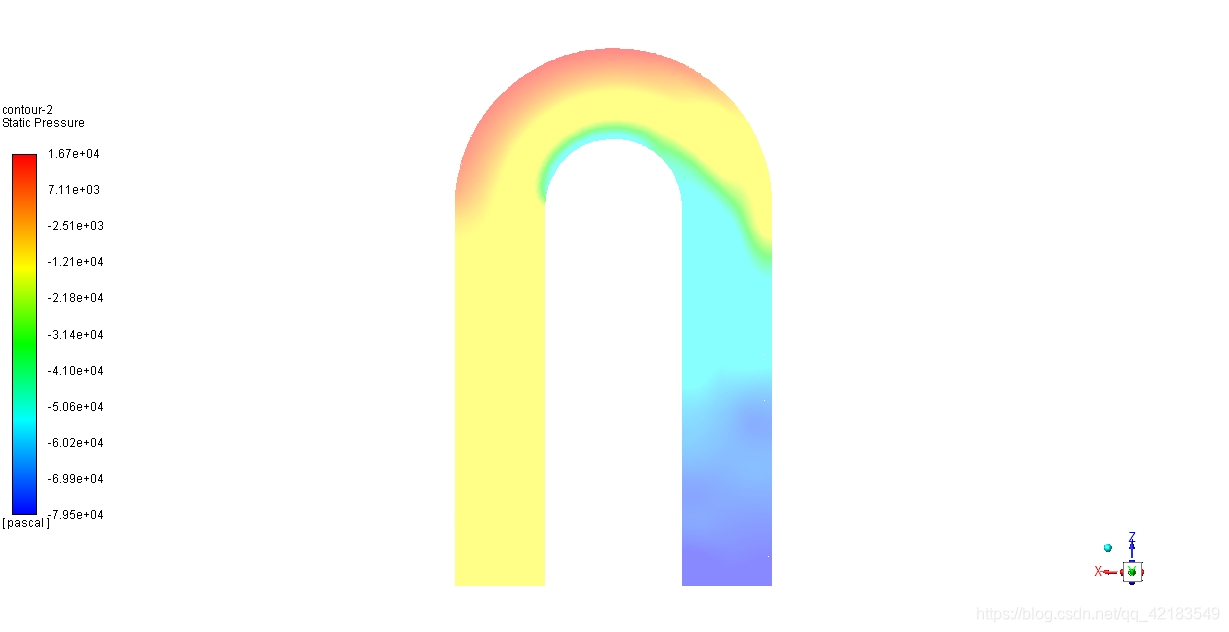

然后就可以导出压力云图

在这里插入图片描述

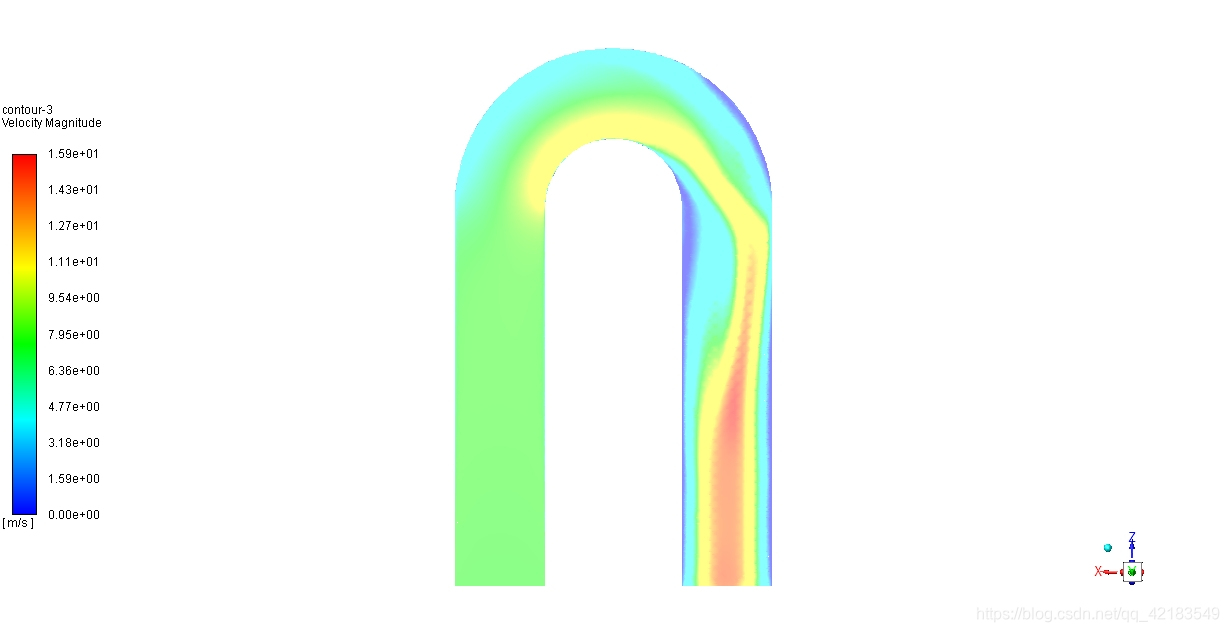

速度云图

在这里插入图片描述

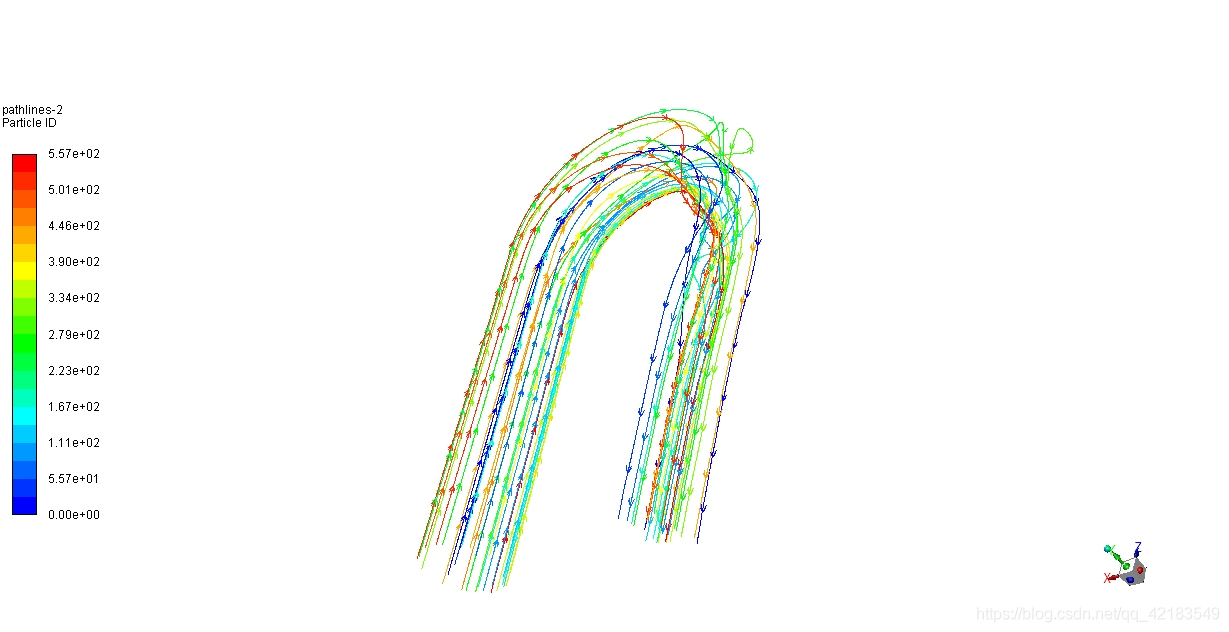

和迹线

在这里插入图片描述

如果fluent切片云图显示不出请尝试调整角度
