Fluent到CFD后处理的无缝转换：速度云图绘制技巧

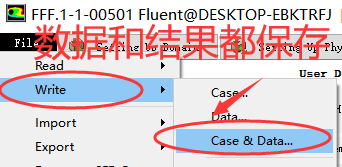

在fluent里将耦合仿真计算的结果和数据都保存好

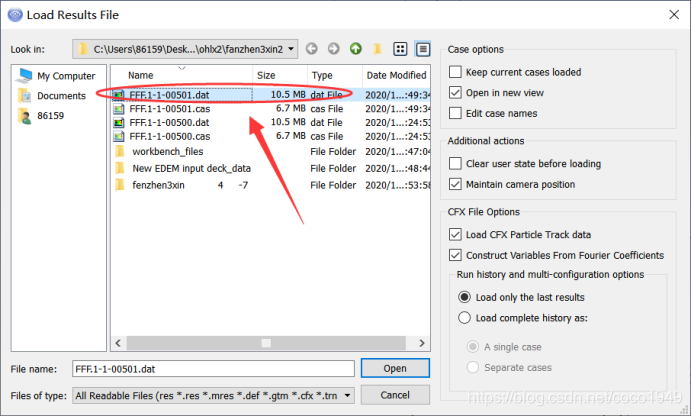

打开CFD软件—点击file—load results

浏览找到所需要的文件

确认后可以观察到模型加载出来了

由于我们要观察其纵向的速度分布图，因此我们要在模型中间插入一个平行于XY平面的参考面

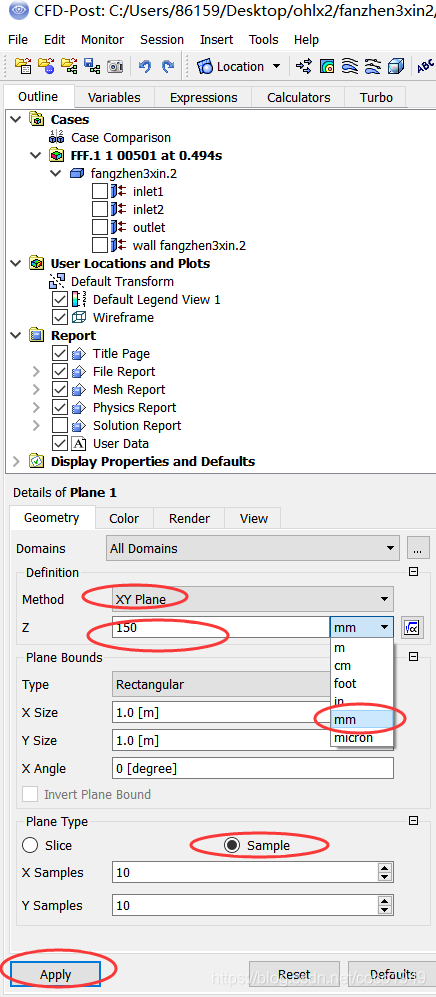

设置插入平面的相关参数

根据模型以及坐标系将该面的参数进行修改，注意开始先选择 sample(面都大小不是贴合模型的用来观测其位置的)

修改参数后一定要点击apply 否则参数修改失败

可以观察到面成功插入，但插入面太大了

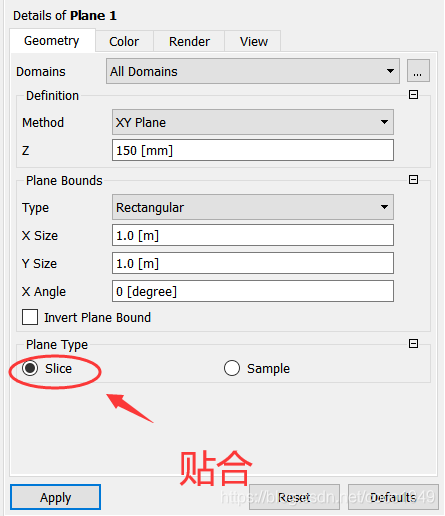

将插入面的类型改为slice

点击apply，发现

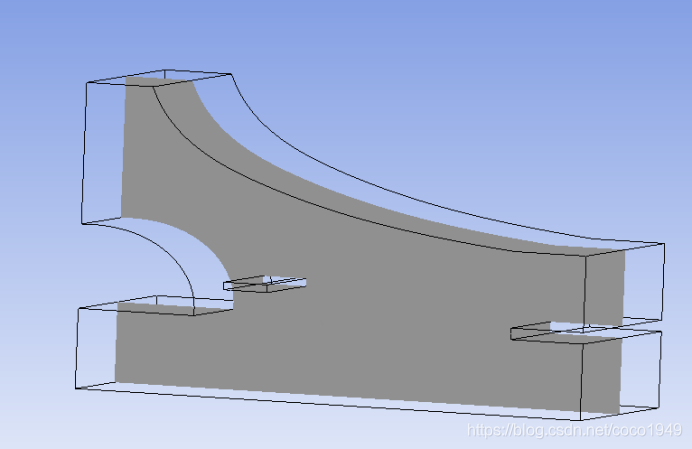

刚好贴合

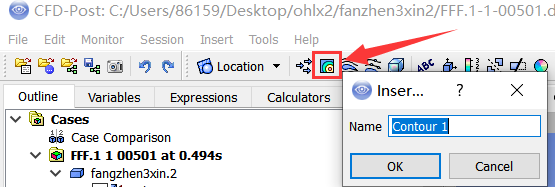

绘制速度云图：

点击上方的角标确认

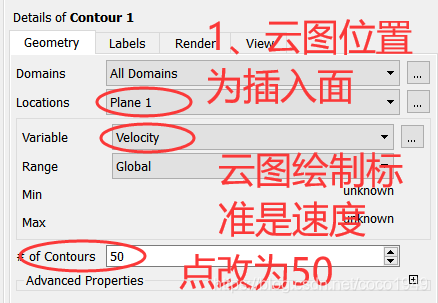

设置云图的相关参数

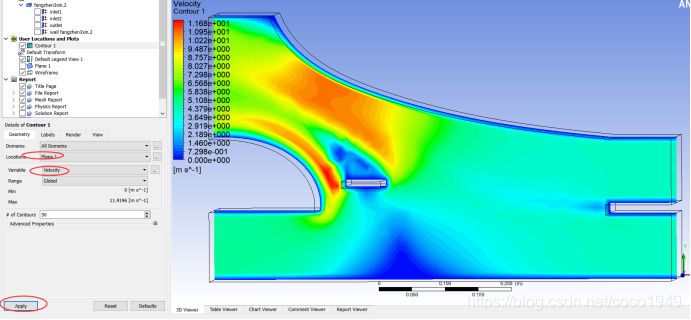

点击apply便得到了速度云图
