CFD后处理新手教程:Fluent篇

       ❖ CFD:英语全称(Computational Fluid Dynamics),即计算流体动力学_

❖ 你是怎么接触到CFD的?

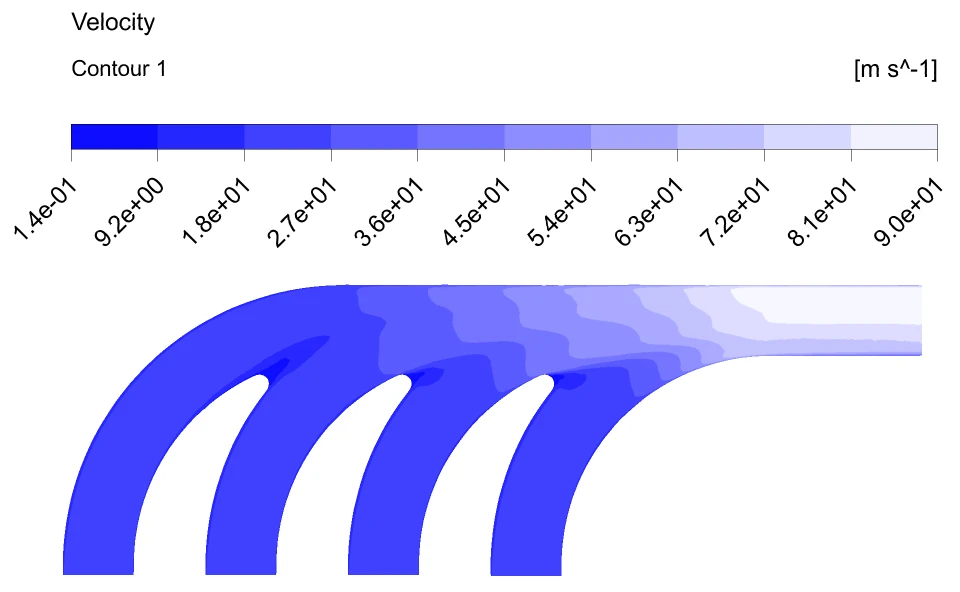

   图-某切面速度云图


       我们对CFD的认识,通常是从许多的后处理效果图开始的,尤其是漂亮的云图、动画效果等,让人印象非常深刻,那这些后处理效果图究竟是如何得到的,又有什么意义呢?

❖ 什么是后处理?

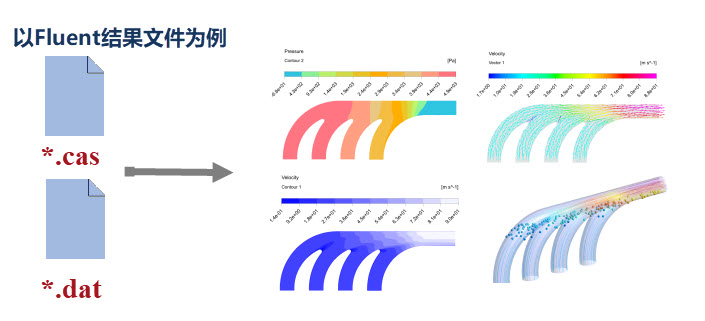

   图-后处理示意图


       对于流场分析,我们通过计算收敛后得到的仅仅是一个数据文件,比如通过Fluent求解器计算得到的结果仅仅是*.cas文件和*.dat文件,是无法从中直接看出流场的相关流动情况的。

       因此我们需要对这些结果文件进行可视化处理,将结果文件整理并输出为可以被人看懂的图片、动画、曲线等。这个过程就是CFD的后处理。

       ✦ 不同的求解器软件的结果文件类型会有所不同;

       ✦ 相同求解器软件的结果文件,不同版本后缀可能会稍有差别,例如Fluent2021版本的结果文件显示为*.cas.h5文件和*.dat.h5文件;

❖ 后处理软件有哪些?


   图-三款主流软件


       部分仿真软件自带后处理功能,比如Fluent就有自带的后处理模块,但是一般只能进行简单的处理,部分功能受到限制,后处理效果可能受限。

       ❖ 较为专业的主流后处理软件有Matlab、Tecplot、CFD-Post等;

       ✦ Matlab软件处理数据比较方便,擅长数据拟合和计算等,但在图片和动画处理上相对受限,且需要用户有一定编程基础,对新手有一定的难度。

       ✦ Tecplot作为比较主流的后处理软件,可以兼容绝大部分模拟软件的数据接口类型,通用性较好,比较推荐。

       ✦ CFD-Post软件是ANSYS软件的自带软件,一般安装ANSYS后便可以使用,支持的数据接口类型虽没有Tecplot多,但是可以输出比较漂亮的图片或动画,对于使用Fluent求解器的用户比较推荐。

❖ Fluent后处理


   图-Fluent 2021 R1


       Fluent后处理作为Fluent的自带模块,可以进行一些简单的后处理操作。以下针对Fluent后处理的相关操作成进行简易介绍_

❆ 文件导入

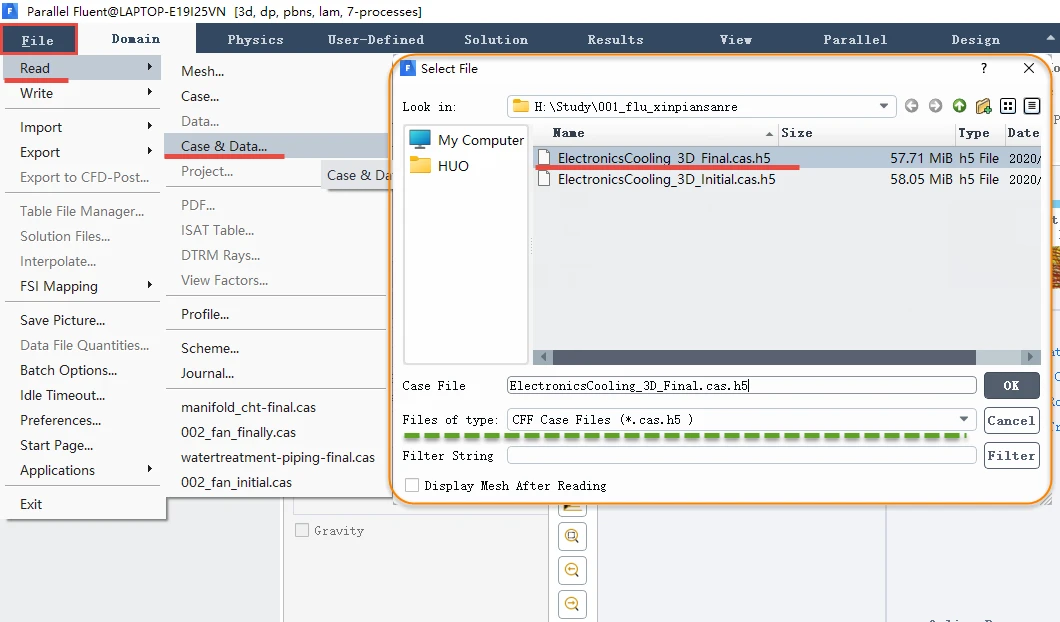

   图-文件导入


❆ 格栅、镜像、阴影效果设置

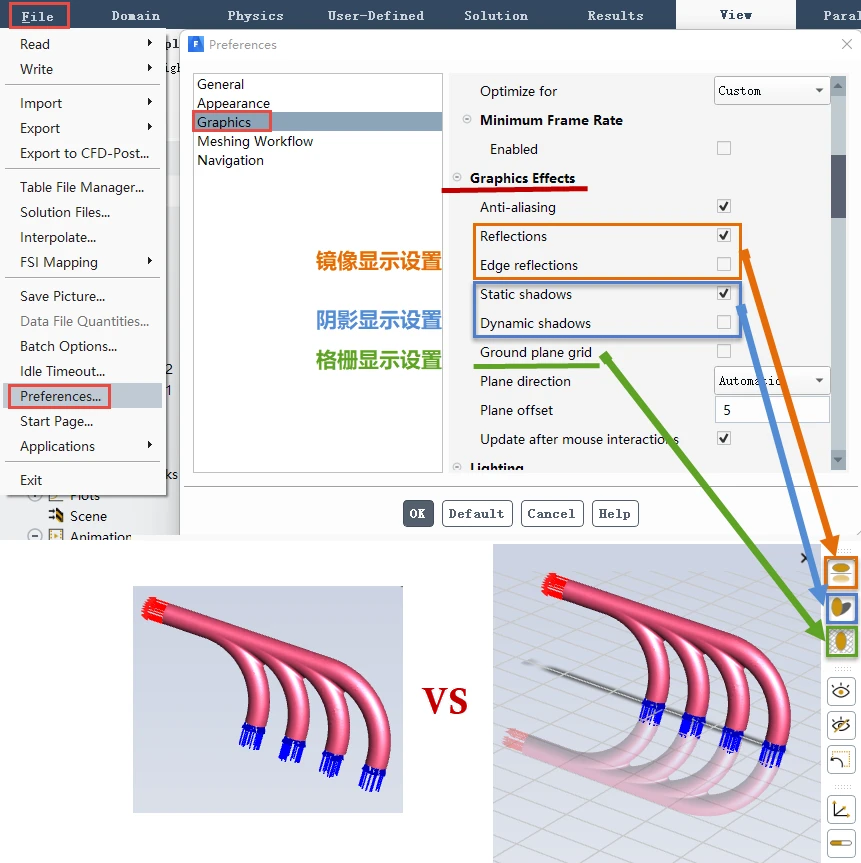

   图-格栅、镜像、阴影效果设置


❆ 半透明效果设置

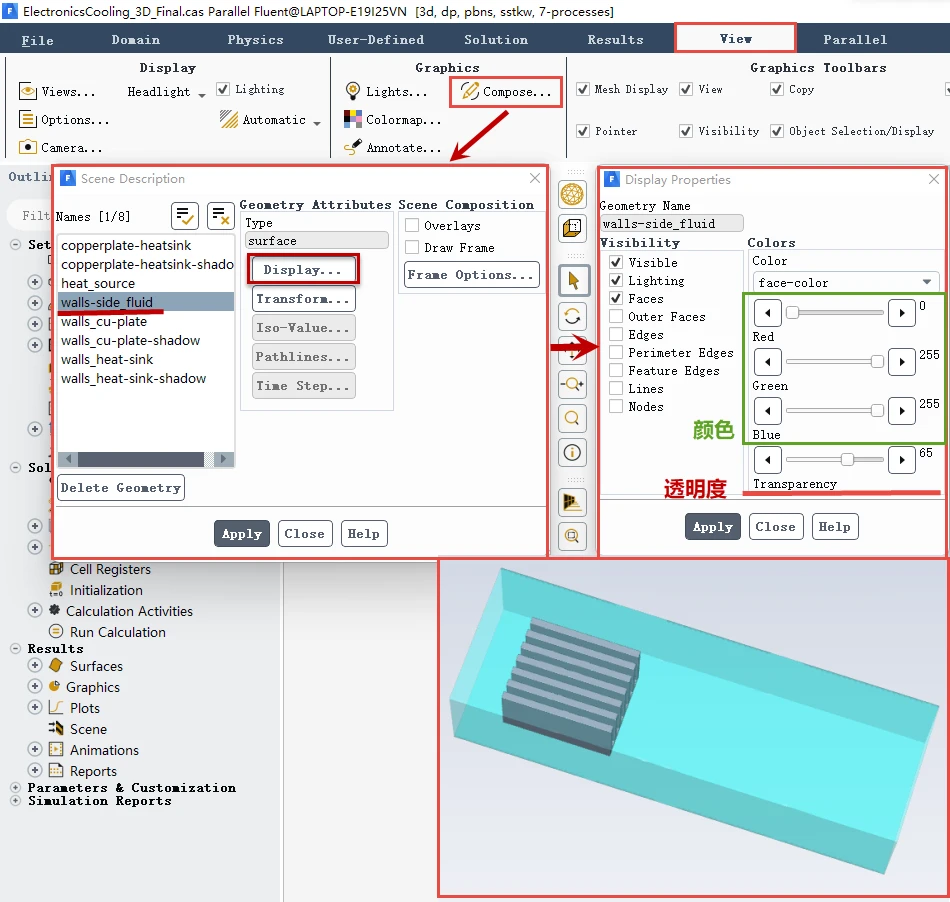

   图-半透明效果设置


❆ 云图绘制

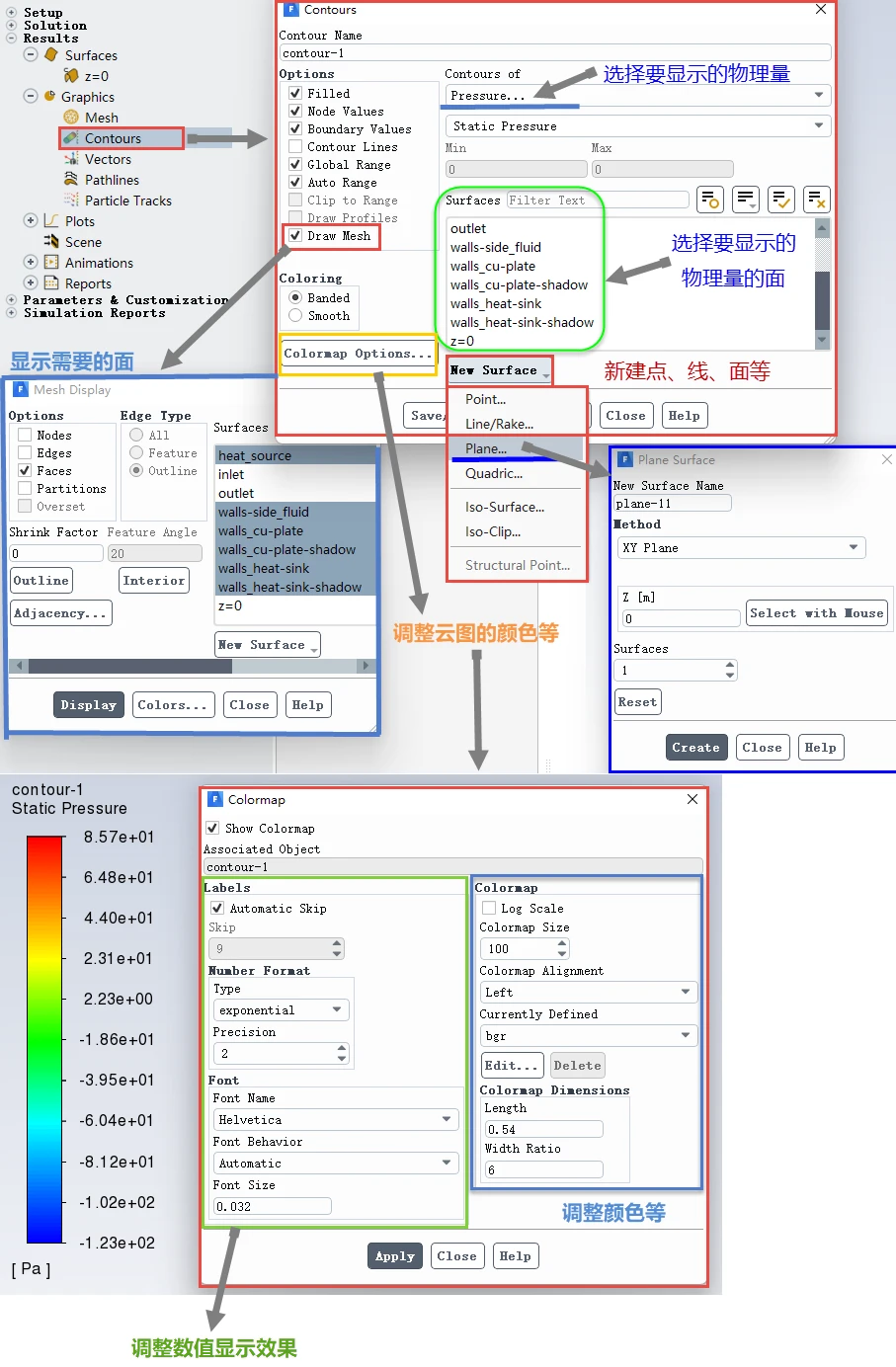

   图-云图绘制


❆ 速度矢量图绘制

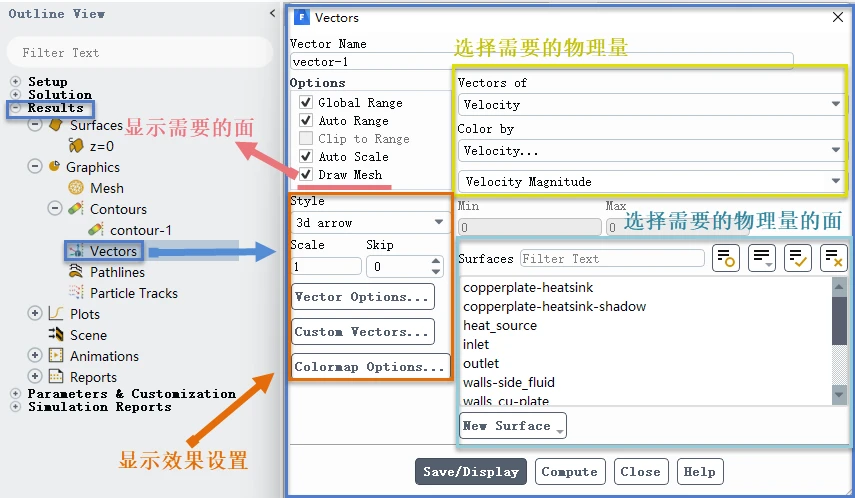

   图-速度矢量图绘制


❆ 流线图绘制

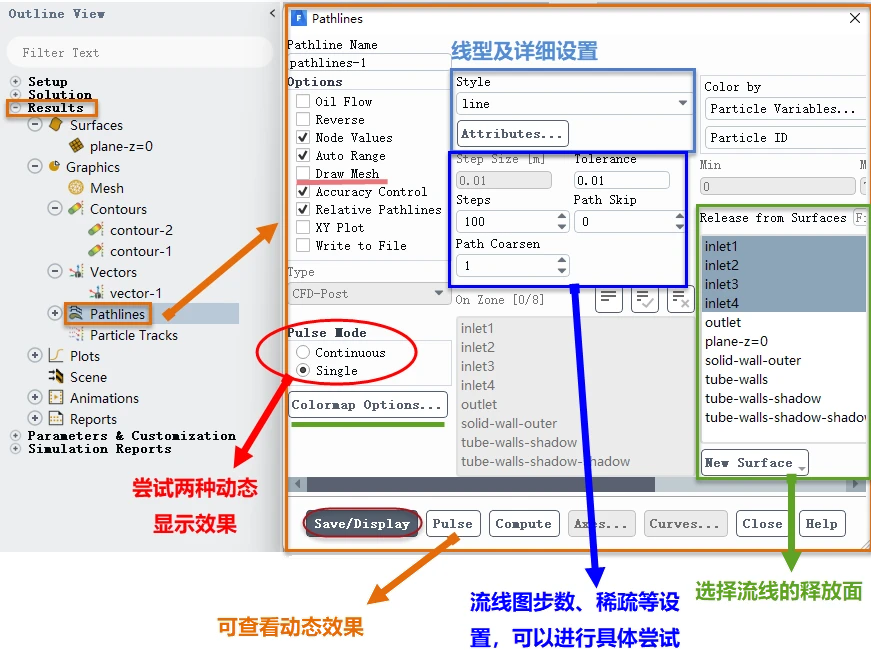

   图-流线图绘制


❆ 数据输出

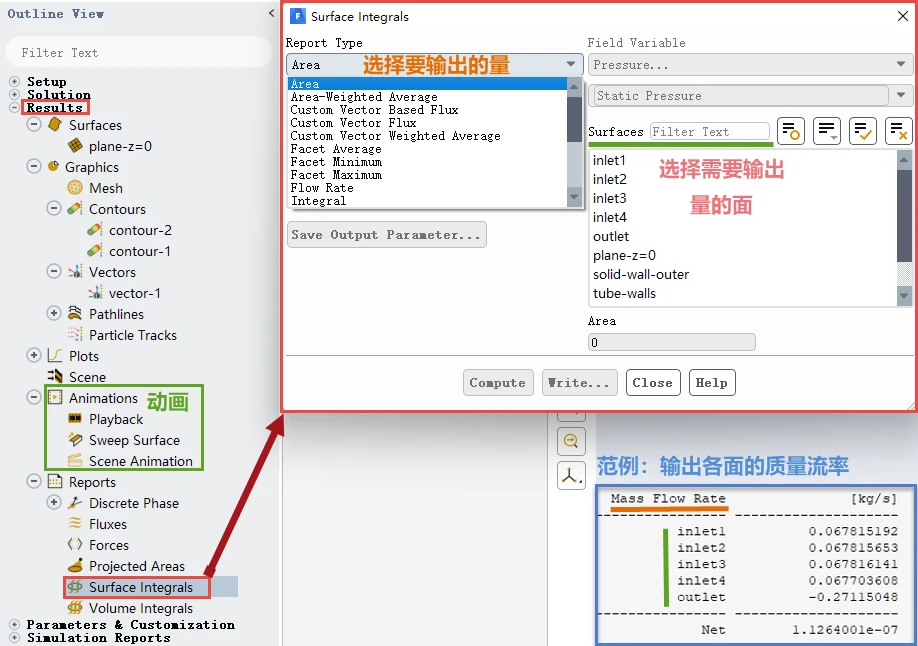

   图-数据输出






免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
