Fluent面数据处理技巧与常见问题汇总

问题:

fluent计算完成后,有时候需要对面的数据进行某些数据量化处理(找极值位置、超过阙值的比例等),需要如何操作?


解决方法:

1 将fluent的数据结果导入cfd-post模块(workbench中通过result模块进行启动)

2 cfd-post中输出数据

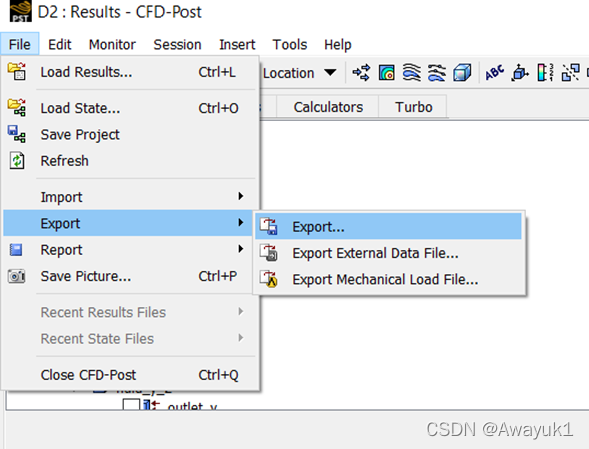

2.1 在cfd-post的file菜单点击export,如图中鼠标点击位置

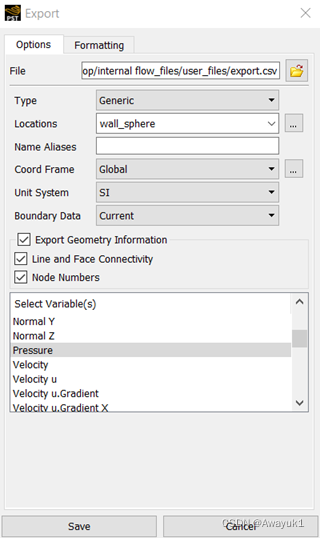

2.2 输出设置

a 输出的文件保存位置

b 类型选择通用

c 设置

  • 输出的文件位置
  • 坐标系
  • 单位制
  • 输出的物理量

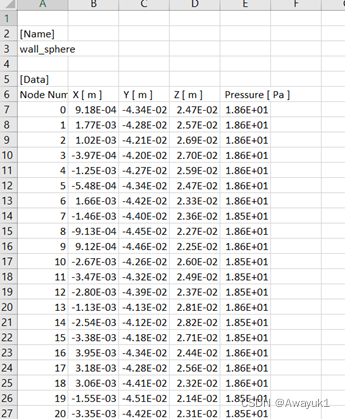

3 将输出的CSV文件利用excel软件打开,即可进行数据相关的操作
