本文主要内容为使用Tecplot进行fluent数据绘图及图片导出，软件版本为Tecplot 360 EX 2022 R1。

选用pdf进行图片导出的原因是Tecplot软件导出功能实用性较差，且导出图片边缘容易出现白边，导出图片分辨率调节不如pdf方便，且图片大小适中。

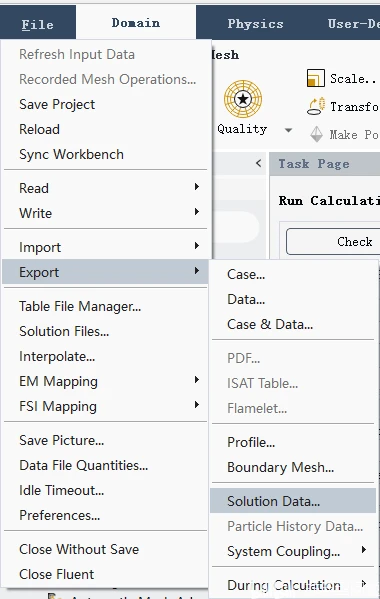

1 fluent数据导出

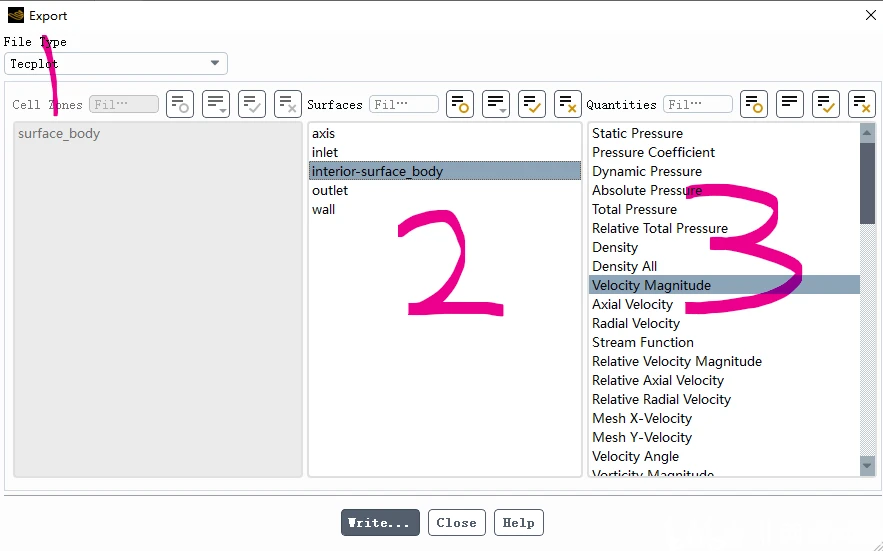

1处选择tecplot，2处选择需要导出的模型，3处选择需要导出的数据

2 Tecplot中绘图

1）设置绘图类型

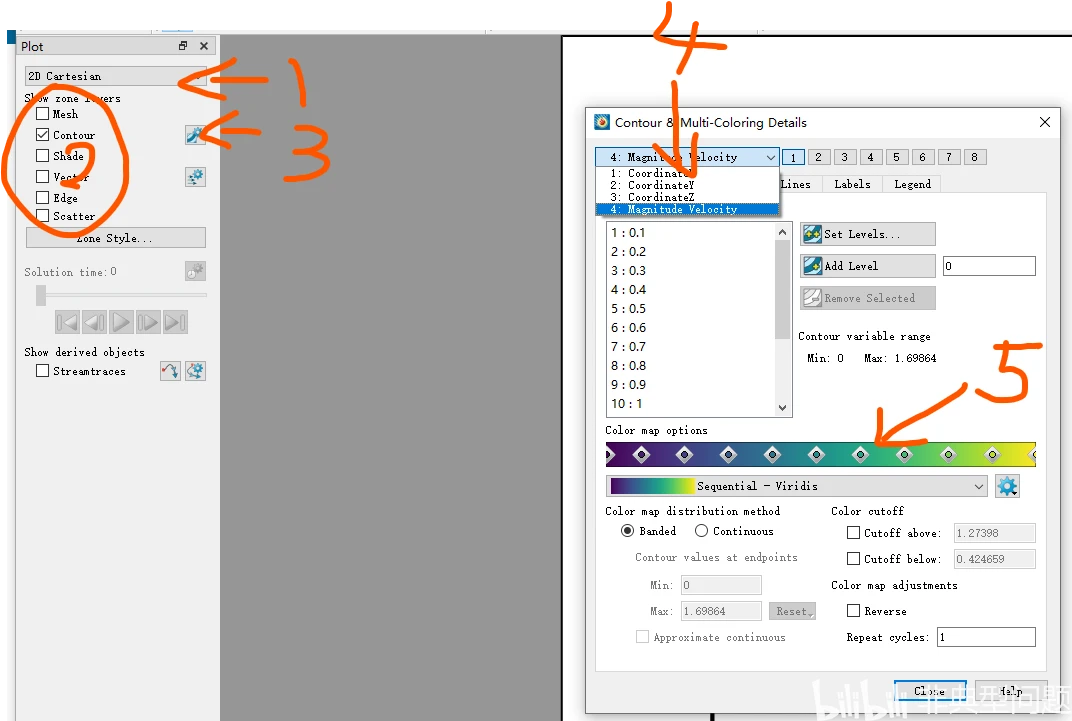

1处选择坐标系类型，2处选择绘图类型，3处进行绘图设置，4处选择数据，5处选择颜色标尺(也可自行进行配色)。

2）修改云图类型，1处右键选择type是线图或填充等等，2处也可选择数据来源。

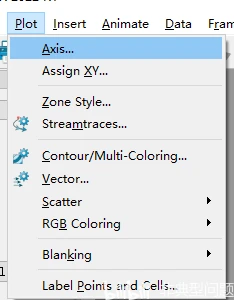

3）图片细节设置

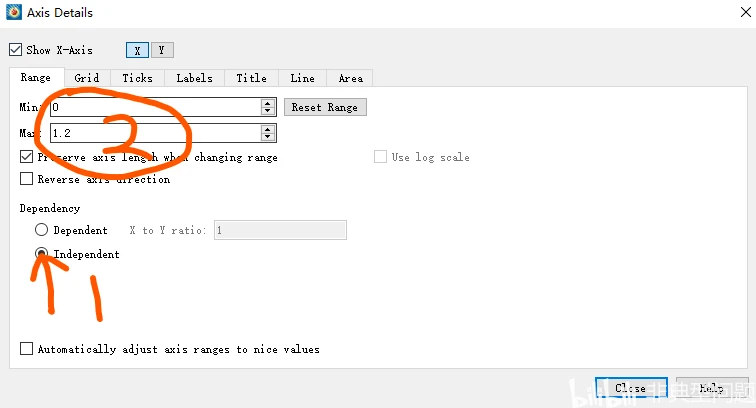

对于XY坐标轴范围差距较大时，1处应选择independence以方便分开进行设置，2处可以手动设置以调节显示范围。

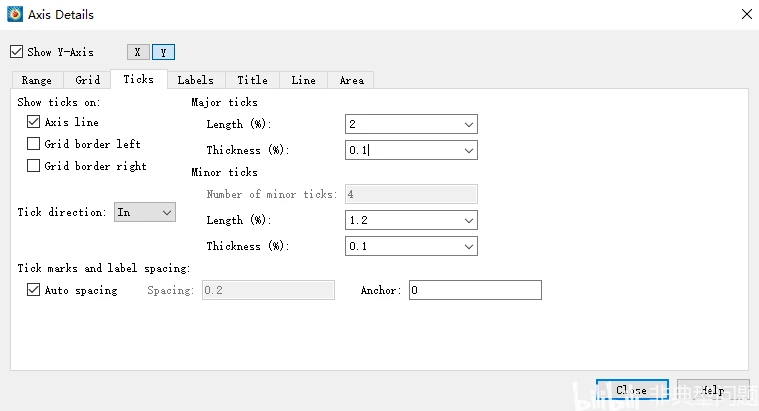

   设置坐标轴刻度线


   设置坐标轴刻度值


   设置标题

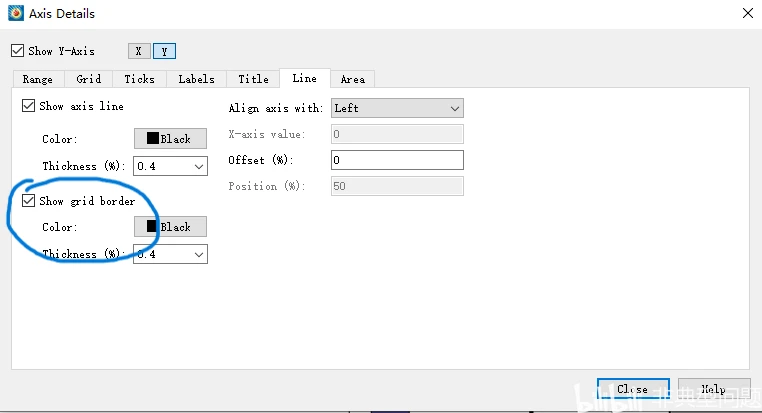

   设置四周框线

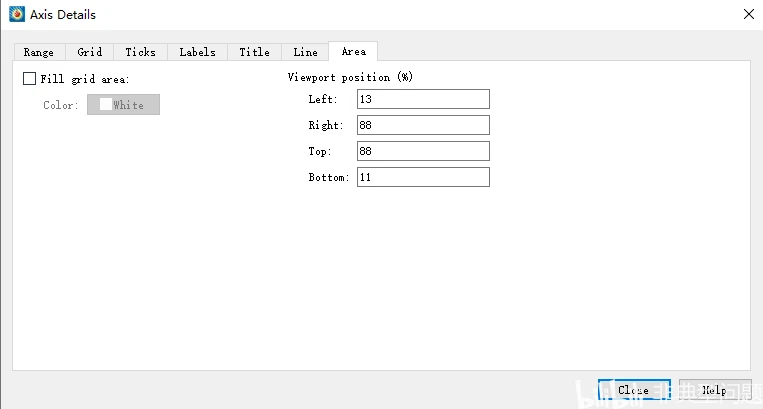

   设置图片位置


3 图片导出

对于2d云图，推荐先打印pdf，再导出图片。该方式导出的图片格式与大小均比较合适。

Tecplot导出图片总是出现白边等问题，导出pdf比较方便处理。

1）先打印成pdf

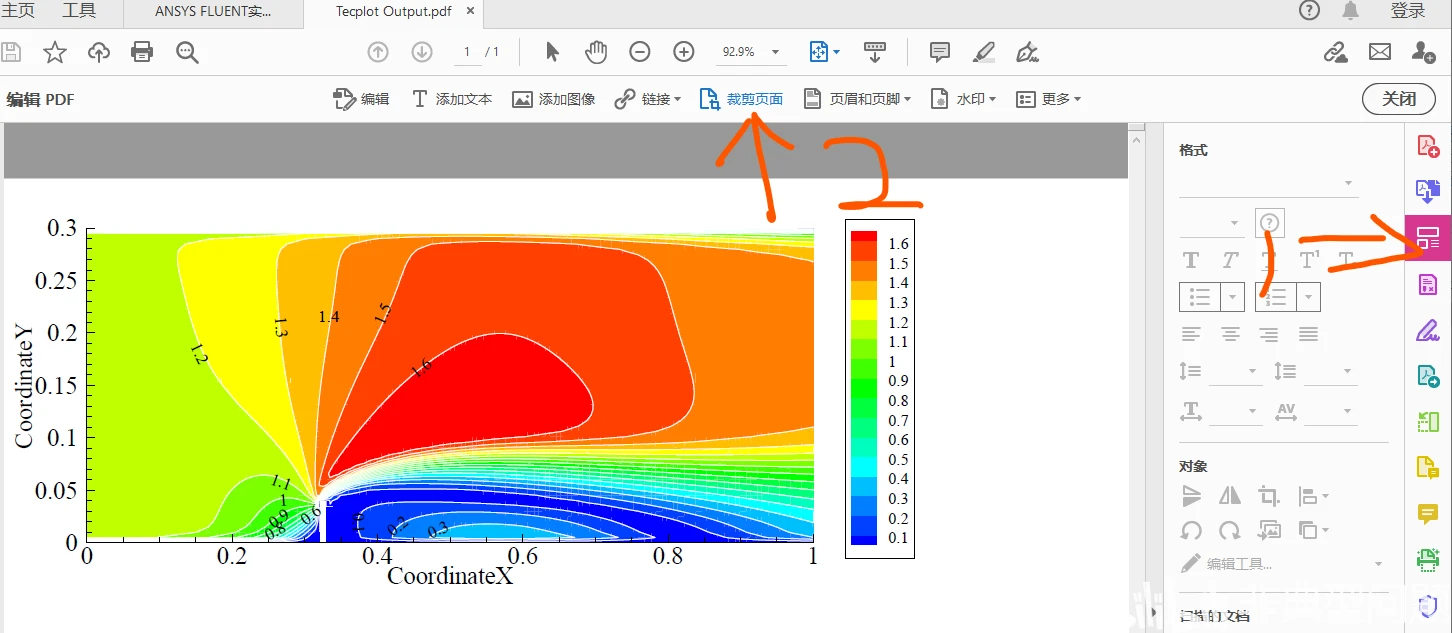

2）裁剪多余的白边

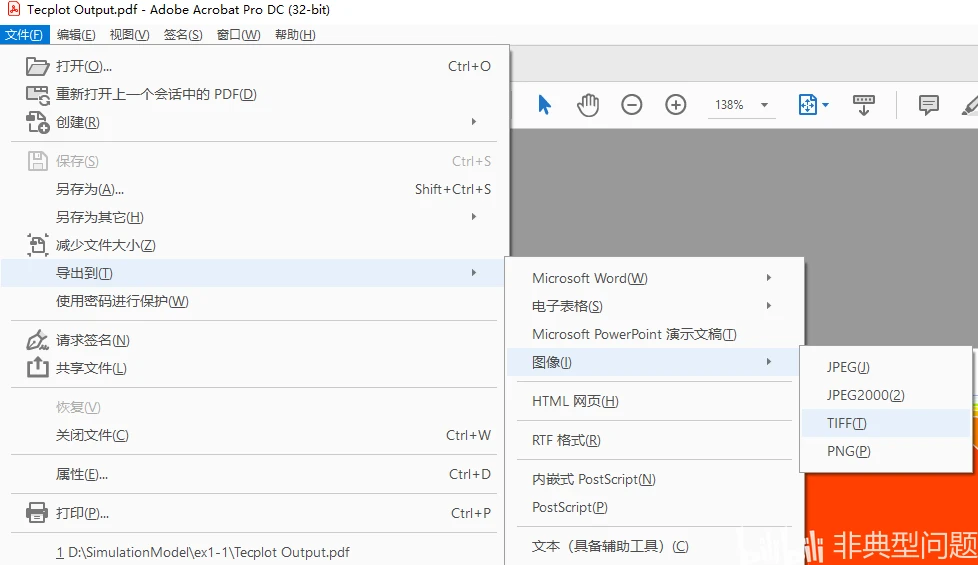

3）导出图片

注：同等分辨率下，PNG格式的文件最小。

4）设置导出图片分辨率

注：已知图片分辨率DPI（Dots Per Inch）定义为每英寸点数，1in=2.54cm，故600dpi=236.22像素/厘米。

注：也可选择导出成eps格式。
