CFD-POST数据可视化技巧


1. CFD-POST如何对比多个dat文件?

使用CFD-Post可以对比多个dat文件,对云图进行相减操作,可以得到云图之差。(Tecplot也可实现此操作)

操作步骤:

1.1File-Load results




1.2选择多个dat文件同时导入





1.3出现以下弹窗,单击OK

此弹窗的意思是:若导入一系列时间dat文件,全局变量的范围将随时间而改变,若不想让其改变,可通过Edit-Options-CFD-Post-Files进行操作

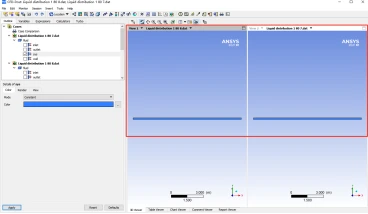

1.4导入之后将会出现两个画面,代表两个dat





1.5在此界面的左端可选择不同的dat文件进行操作显示,可选择模型中存在的面,也可自己创建面。






1.6双击此面,在下面可创建各物理量的云图,对两个dat都进行此操作。






1.7至此只是完成了云图的显示,下面进行dat的比较--求云图差值。

双击Case Comparison,显示Case Comparison Active,选择case,单击Apply即可。

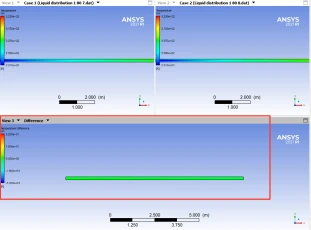

1.8此时会显示第三个画面,即为两个云图的插值








2. 多张云图在同一窗口显示


2.1 同一个cas,不同位置的云图在同一窗口显示




思路:要显示几张云图就需要新建几个contour。如下图新建了5个云图,当这5个云图都勾选了,其实5个云图都显示了,只不过他们显示在同一个位置,被挡住了。


因此我们要做的就是将这几个云图平移一定的距离,使他们不互相遮挡。








每个contour设置时location选择不同的位置






点击Details of Contour的View栏。这里有对云图的平移、旋转操作。如果想将多张云图上下并列显示,则勾选Apply Translation平移,设置x、y、z方向的平移距离。

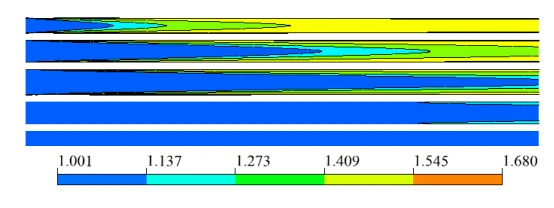

其他的云图也进行类似的操作,最后可并列显示多张云图





2.2 不同cas,相同位置的云图在同一窗口显示

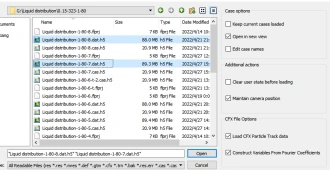

将多个cas的dat文件同时导入到CFD-POST。只需要勾选cdat文件,不需要cas和cdat文件同时勾选(不然会多出来一倍的cas)。参考.CFD-POST如何对比多个dat文件?






导入完成后,会自动打开多个视图






点击图标,选择一个视图即可





创建多个云图,每个云图的Domains选择相对应的cas(导入几个cas就有几个Domains)





在View栏调整云图位置,与同一个cas,不同位置的云图在同一窗口显示操作相同
