卡门涡街现象模拟与分析

       卡门涡街是德国科学家冯·卡门从空气动力学的的观点于1911年提出的理论:在一定条件下的定常来流绕过某些物体时,物体两侧会周期性地脱落出旋转方向相反、排列规则的双列线涡,经过非线性作用后,形成卡门涡街,本质上就是边界层分离。

GIF图片

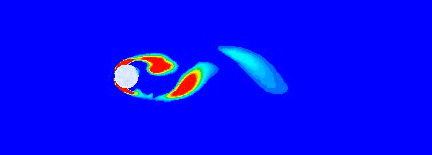

   图1.卡门涡街动画


   下面我们使用Fluent模拟卡门涡街现象。

   1. 导入mesh文件:打开Fluent,选择File-Read-Mesh,选择生成的mesh文件

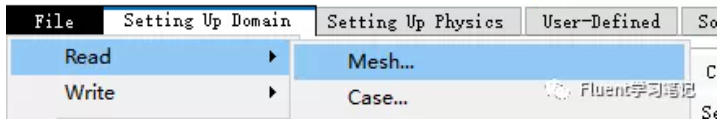

   图2.读取mesh文件


       2. General设置,进行如图3步骤设置,即可在显示窗口看到几何模型及网格,如图4。这一步只是为了让大家知道怎么查看几何模型,对计算没有任何影响。

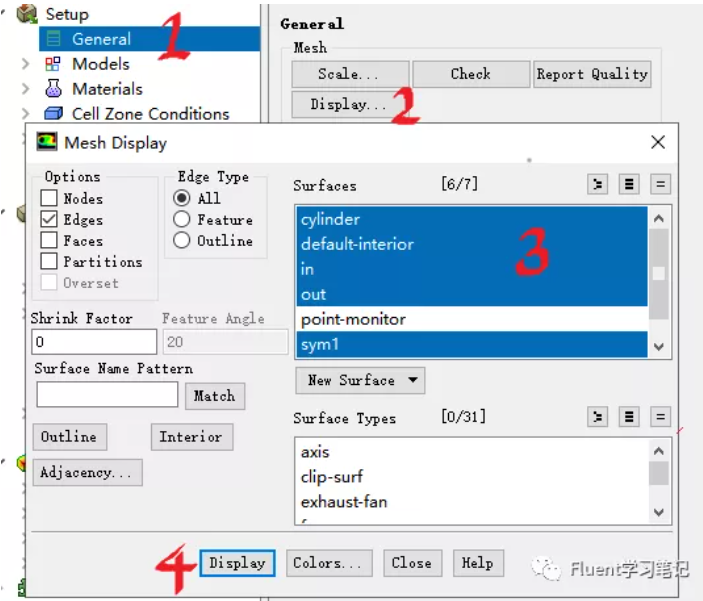

   图3.display显示设置

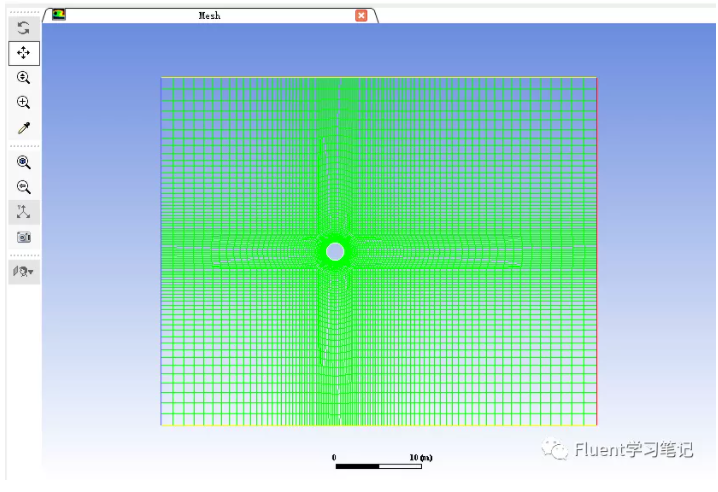

   图4.显示界面几何图形


   3. check网格:所谓check网格,实际上就是对网格进行检查,Fluent不允许出现负体积,因此一般只是单击check,然后在控制台查看是否有负体积即可。如果网格划分没有问题,这一步也不会有问题。如果图6显示没有出现“-”号,说明网格划分没有出现太大的问题。但是网格质量仍然会影响计算

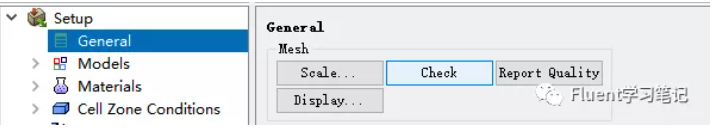

   图5.check网格

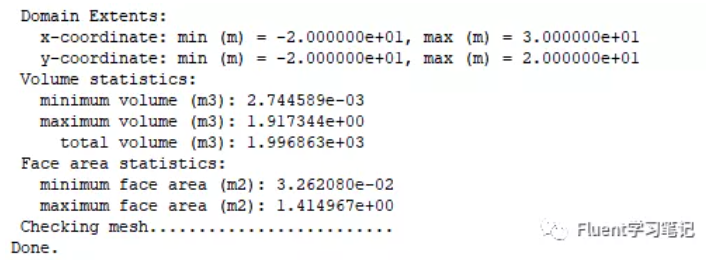

   图6.check之后控制台显示


   4.瞬态设置:为了看到动画现象,我们设置为瞬态工况。如果不想看到动态变化当然也可以设置为稳态。整个general面板只进行了瞬态设置,其他保持不变即可

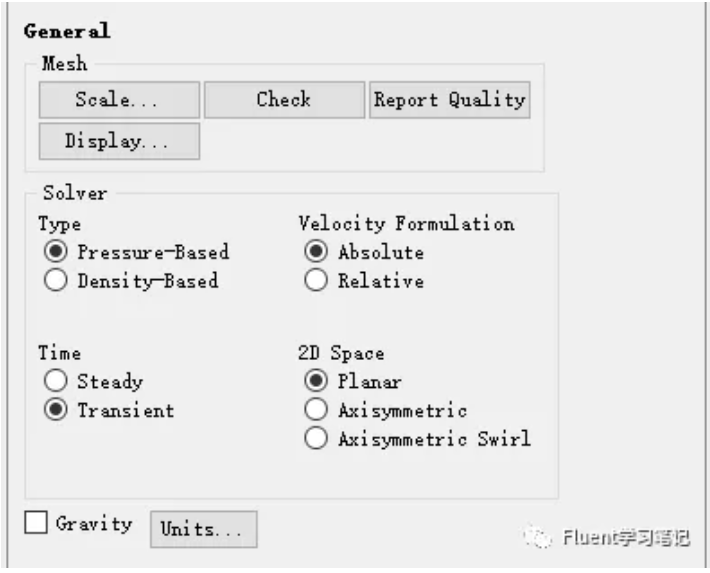

   图7.瞬态设置


   5.模型设置:保持默认即可

   6.材料物性设置:如图8改变空气物性,这样改变的目的是为了更容易出现卡门涡街


   图8.空气物性设置


   7.计算域保持默认,边界条件设置:cylinder--wall;  default-interior--interior;  in--velocity-inlet(速度1m/s);  out--pressure-outlet;  sym1和sym2--symmetry。

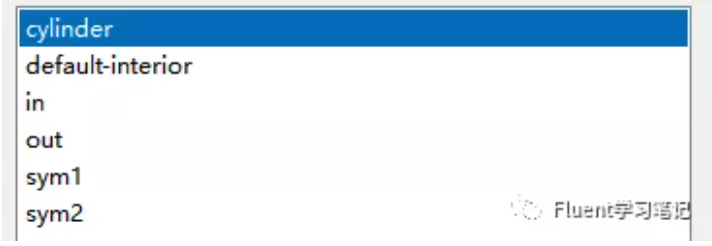

   图8.边界条件

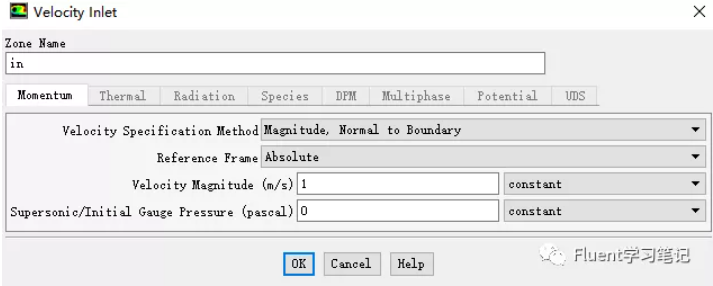

   图9.速度进口边界条件设置

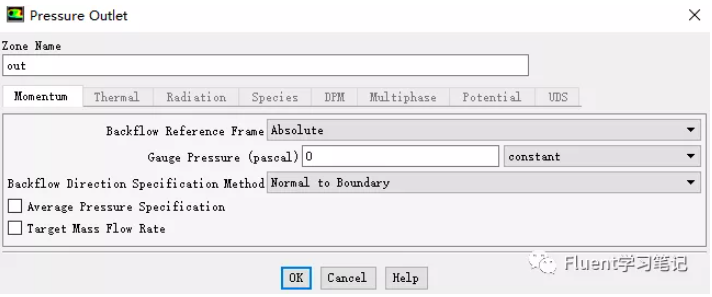

   图10.压力出口边界条件设置



 8.直接跳到初始化(其余步骤保持默认即可)。初始化只是计算的初始条件,会影响到计算速度,但不会影响计算结果

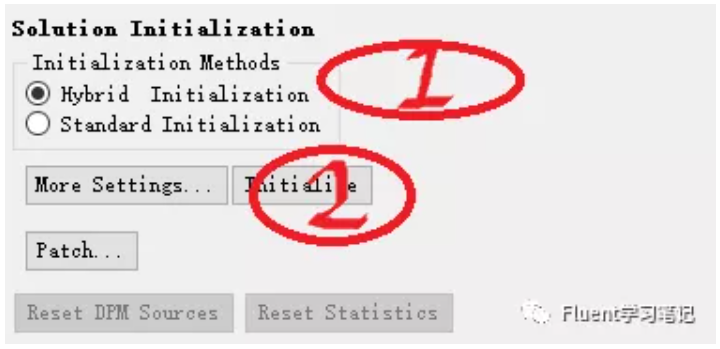

   图11.初始化


 9.动画设置:Calculation Activiyies-Solution Animations。目的是为了显示动画

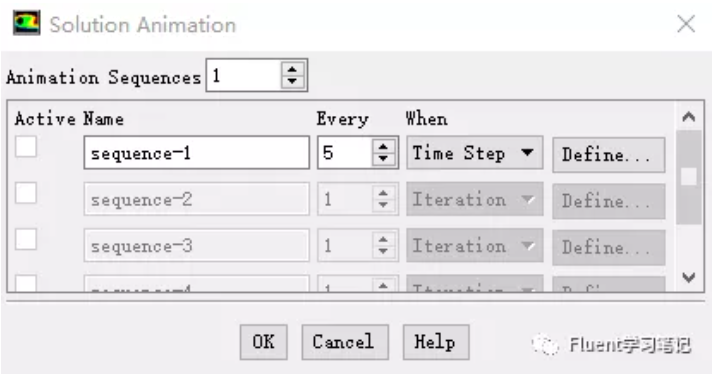

   图12.Solution Animations设置


 10.单击Solution Animations界面的define按钮,按照如图所示操作。左边的Storage Type是存储方式,In memory表示在内存中存储,这样生成的图片不会占用硬盘空间,但会占用内存,且不能保存。中间的window表示窗口2.

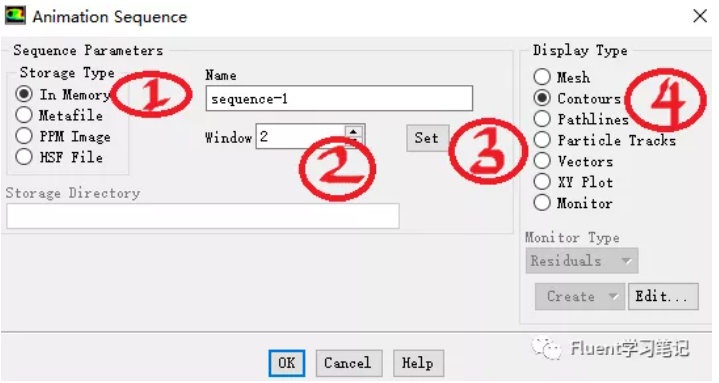

   图13.define设置


 11.contours设置:选择pressure,单击display,显示窗口界面会显示压力云图。

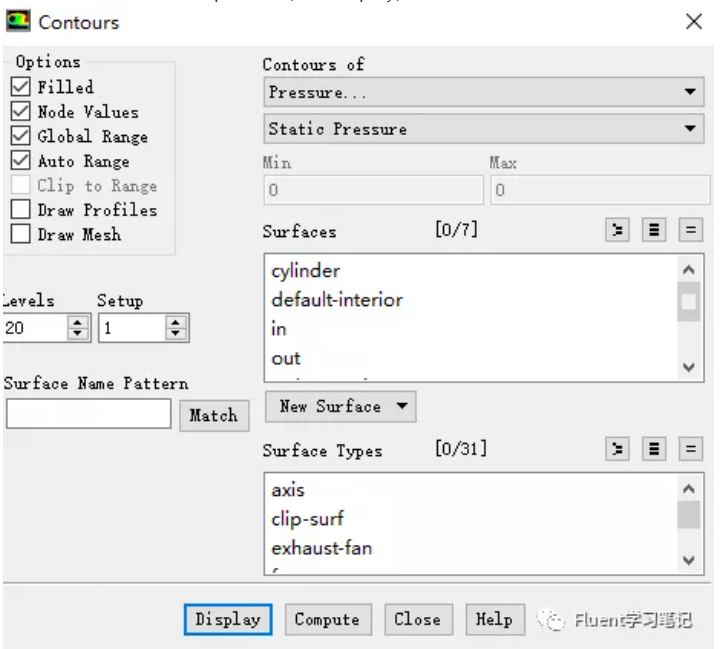

   图14.动画云图设置


 12.运行计算,Run calculation设置如图

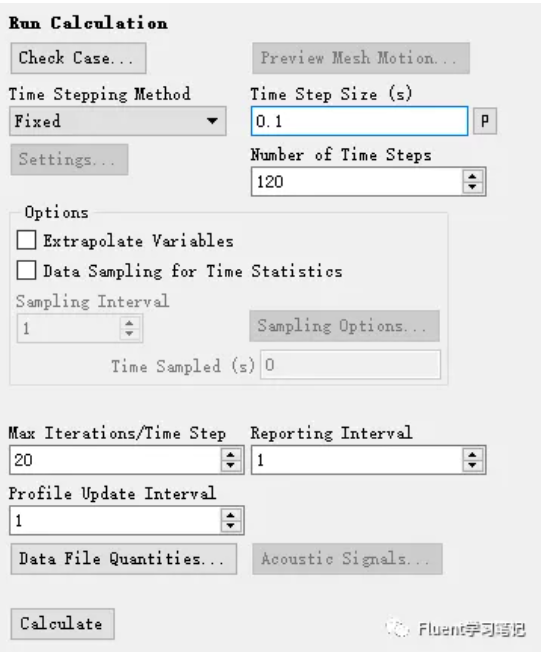

   图15.Run calculation设置


 13.计算一定时间之后,查看动画。Animations-Solution Animation Playback.

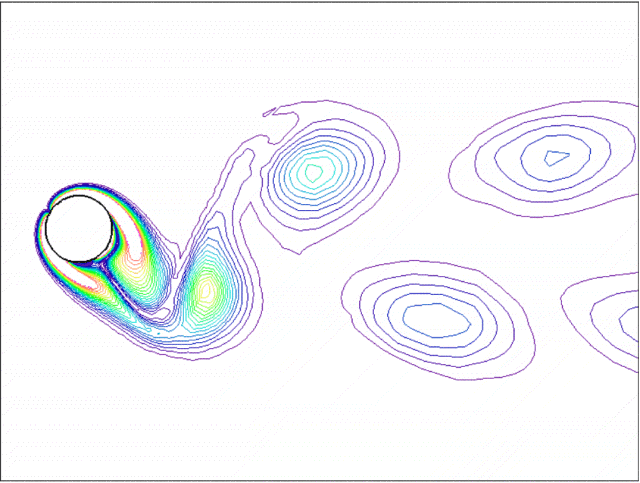

      图16.卡门涡街动画
