Maxwell磁场数据导出与Fluent MHD模块集成

一、Maxwell中的设置

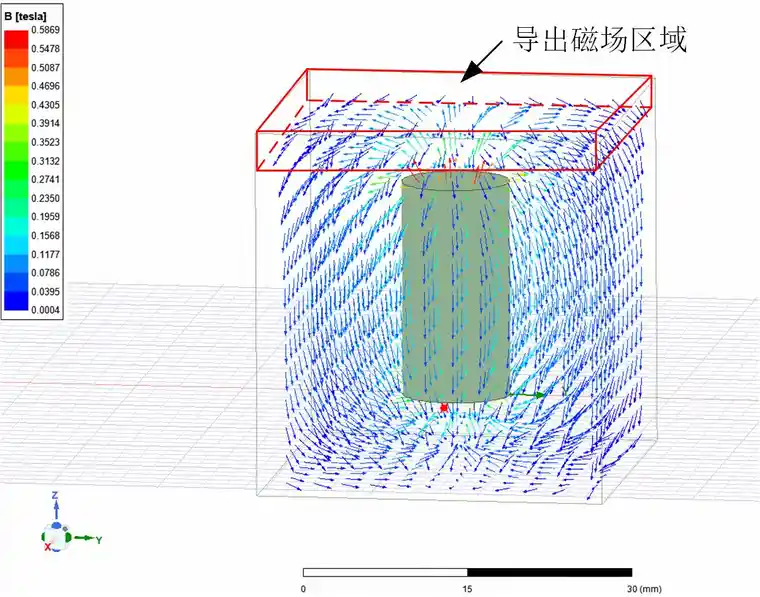

1. 在Maxwell中建立模型,并进行求解,以圆柱形磁铁为例,磁铁尺寸为底面半径*高=5mm*20mm.

Maxwell导出磁场数据并导入Fluent MHD模块的图1

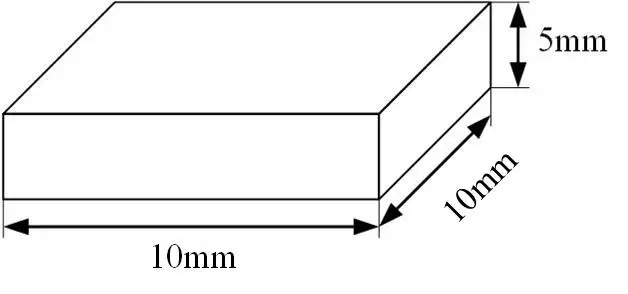

2. 确定需要导出磁场的区域为磁铁正上方的长方体区域,区域尺寸为10mm*10mm*5mm.

Maxwell导出磁场数据并导入Fluent MHD模块的图2



二、导入磁场数据文件的设置

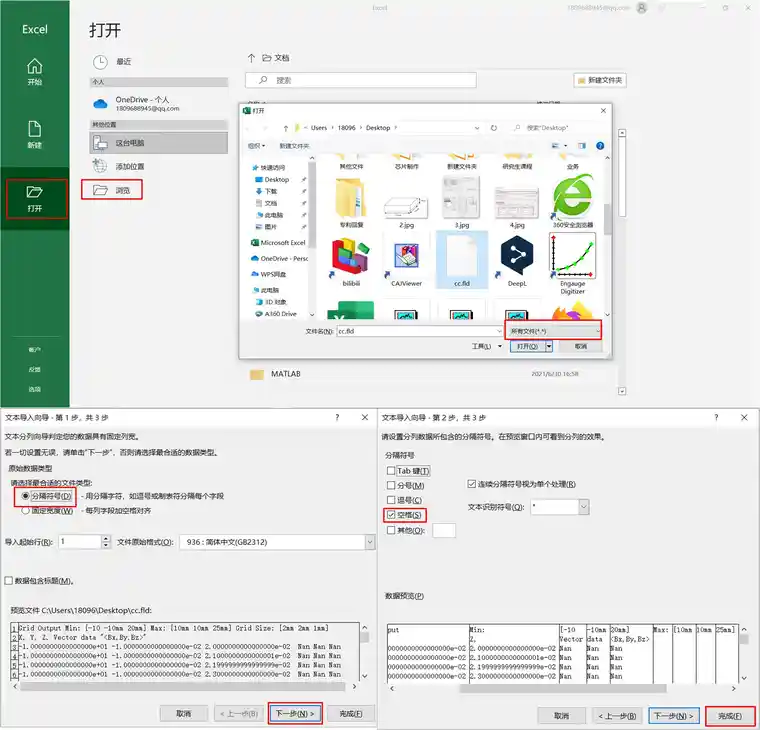

1.使用Excel打开文件,选择分隔符号/下一步/空格(取消Tab键)/完成.

Maxwell导出磁场数据并导入Fluent MHD模块的图3

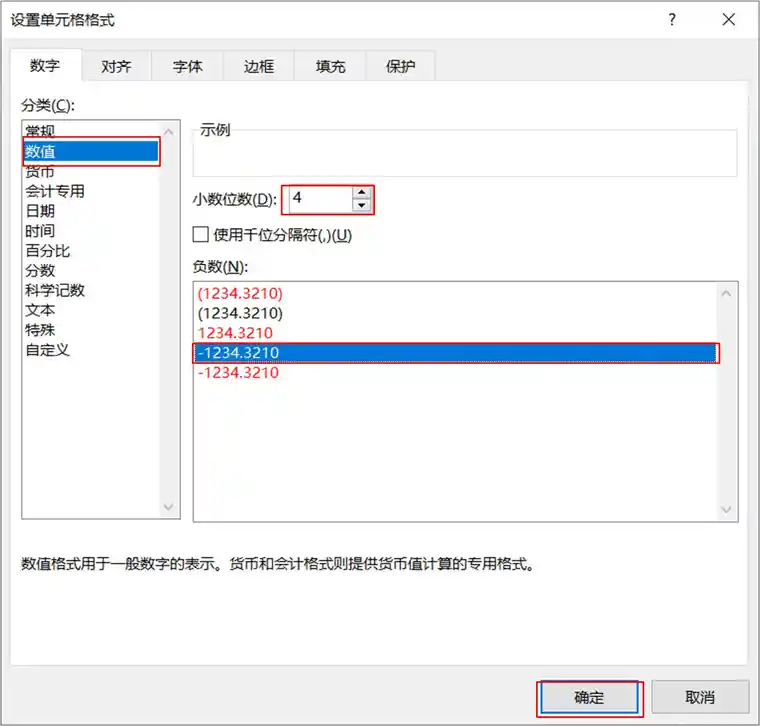

2. 打开文件后,将数字格式设置为数值(其他格式也可以,能显示完整数字即可).

Maxwell导出磁场数据并导入Fluent MHD模块的图4



三、Fluent中的设置

1. Fluent中建立模型的坐标系要与Maxwell中的坐标系一致,在Fluent控制台中依次输入define/models/addon-module/1,激活MHD模块(在进行MHD设置之前,需要初始化Fluent求解器).

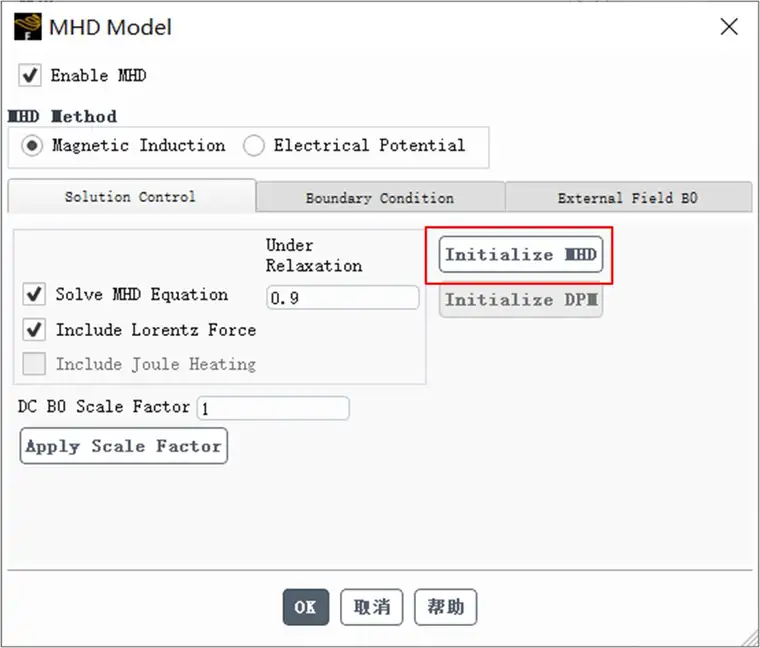

2. 在MHD模块中,点击Initialize MHD,初始化MHD模块.

Maxwell导出磁场数据并导入Fluent MHD模块的图5



3. 点击External B0/Improt/Browse,选择编写的磁场数据文件(txt、mag均可).

Maxwell导出磁场数据并导入Fluent MHD模块的图6

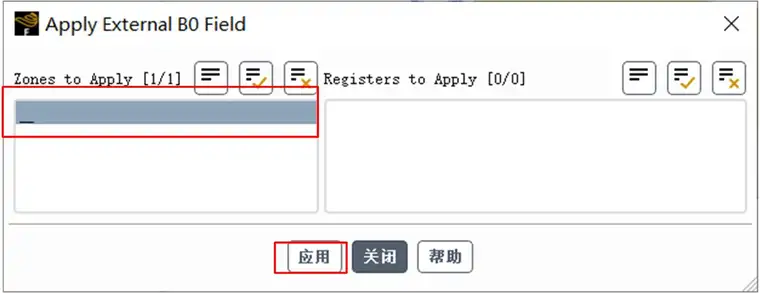

4. 选择Conducting/DC Field,点击Reset External Field重置磁场加载区域,点击Apply External Field,选中要加载磁场的区域,应用.

Maxwell导出磁场数据并导入Fluent MHD模块的图7

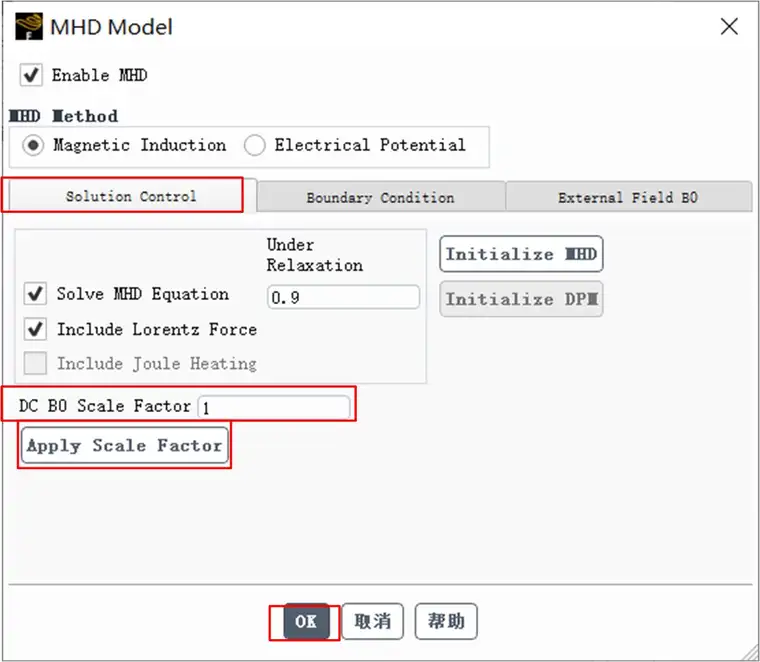

5. 再点击Solution Control,输入磁场强度系数(输入几就将原磁场强度数值扩大几倍),点击Apply B0 Scale Factor/OK.

Maxwell导出磁场数据并导入Fluent MHD模块的图8

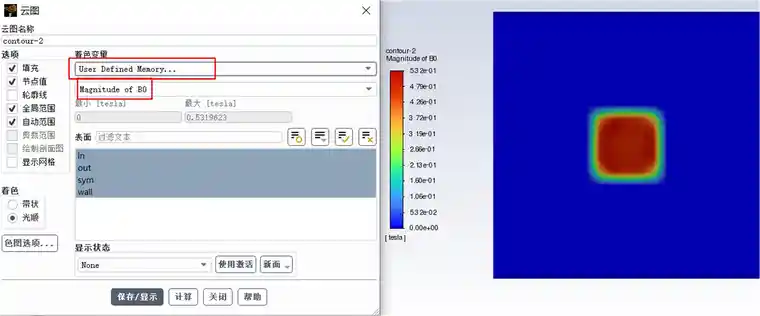

6. 查看云图,选择User Define Memory,Magnitude of B0.

Maxwell导出磁场数据并导入Fluent MHD模块的图9
