从Maxwell到Fluent：磁场文件导入全流程详解

一、Maxwell中的设置

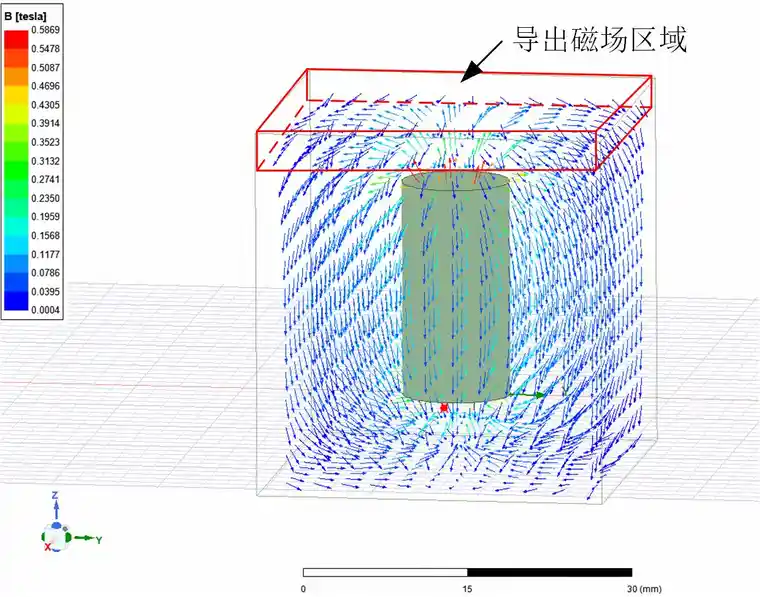

1. 在Maxwell中建立模型，并进行求解，以圆柱形磁铁为例，磁铁尺寸为底面半径*高=5mm*20mm.

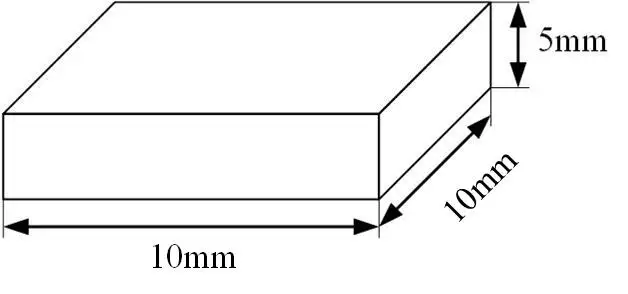

2. 确定需要导出磁场的区域为磁铁正上方的长方体区域，区域尺寸为10mm*10mm*5mm.

二、导入磁场数据文件的设置

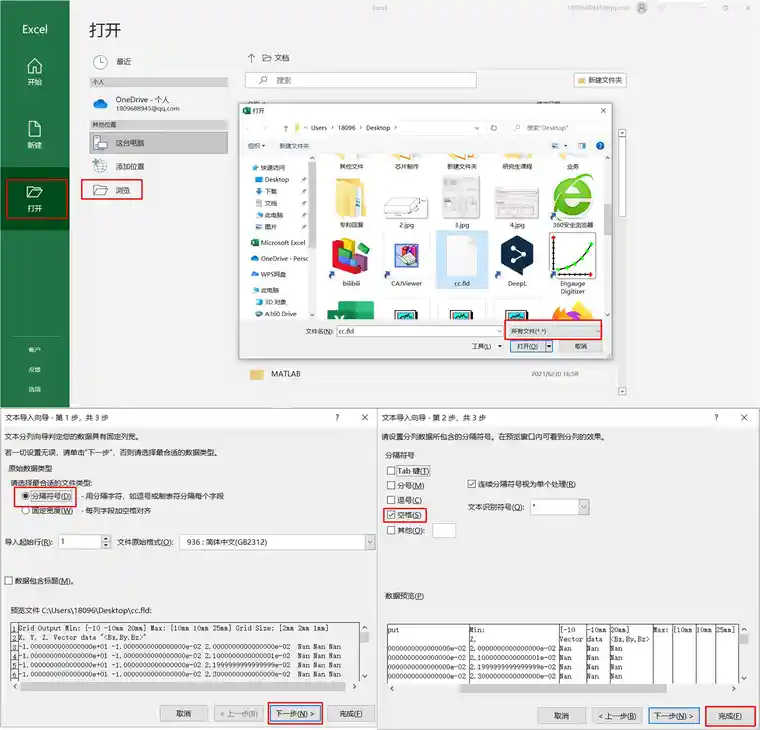

1.使用Excel打开文件，选择分隔符号/下一步/空格（取消Tab键）/完成.

2. 打开文件后，将数字格式设置为数值（其他格式也可以，能显示完整数字即可）.

三、Fluent中的设置

1. Fluent中建立模型的坐标系要与Maxwell中的坐标系一致，在Fluent控制台中依次输入define/models/addon-module/1，激活MHD模块（在进行MHD设置之前，需要初始化Fluent求解器）.

2. 在MHD模块中，点击Initialize MHD，初始化MHD模块.

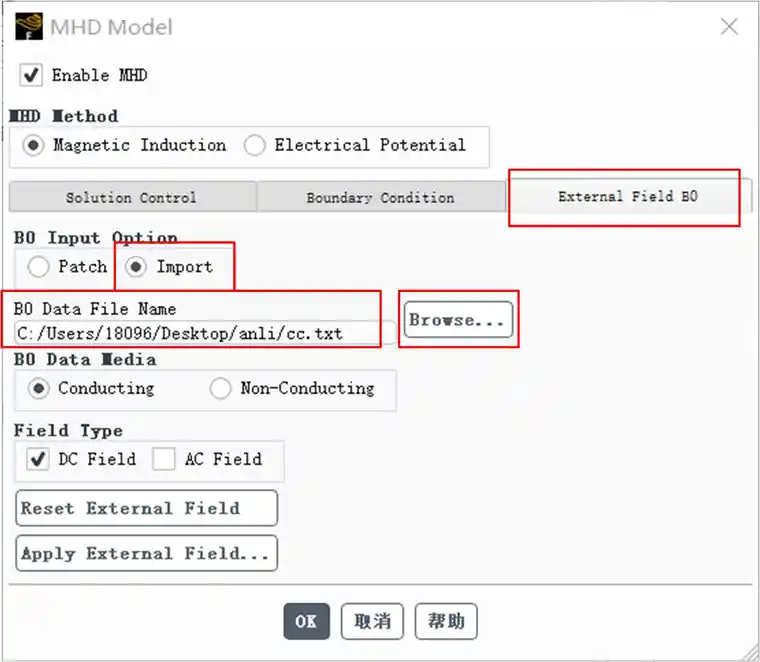

3. 点击External B0/Improt/Browse，选择编写的磁场数据文件（txt、mag均可）.

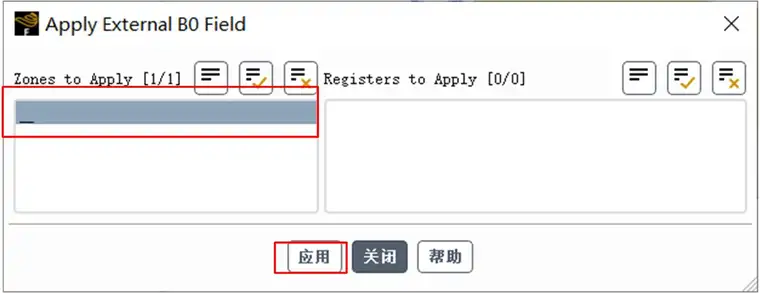

4. 选择Conducting/DC Field，点击Reset External Field重置磁场加载区域，点击Apply External Field，选中要加载磁场的区域，应用.

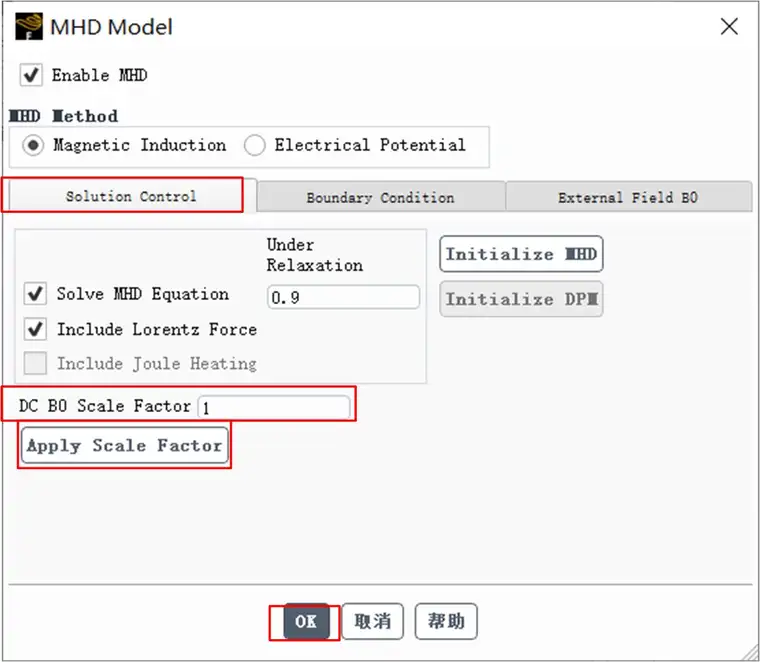

5. 再点击Solution Control，输入磁场强度系数（输入几就将原磁场强度数值扩大几倍），点击Apply B0 Scale Factor/OK.

6. 查看云图，选择User Define Memory，Magnitude of B0.
