maxwell+spaceclaim+fluent电机热仿真 模型文件

通过网盘分享的文件：Base.scdoc

链接: https://pan.baidu.com/s/1Pi5GLOwtNVSH-X3OWjOjIw?pwd=ytkf 提取码: ytkf

“No loss data available for mapping”弹出来，Maxwell里求解类型选的静磁场，铁耗只在瞬态或者涡流场里算，静磁场只给磁密，损耗是零。回去把Solution Type改成Transient，步长0.5ms，总时间两个电周期，定子铁芯的Core Loss勾上，铜绕组的Stranded Loss勾上，跑完再看损耗分布，有数据了。.aedt文件存D:\Motor_Thermal\Maxwell\。

SpaceClaim那个.scdoc模型是从Maxwell导出的.sat，导入之后单位是米，Maxwell里是毫米，Scale 0.001，不然定子外径从200mm变成200m。SpaceClaim里抽流体域，水套和端部空腔用Volume Extract，定子铁芯和绕组保留实体，绕组端部用圆柱简化，细小倒角全删，R0.5以下的圆角删掉，网格划不出来。D:\Motor_Thermal\SpaceClaim\motor_clean.scdoc。

Fluent Meshing导入SpaceClaim存出来的.step或者.scdoc，面网格尺寸8mm，体网格用poly，边界层第一层0.05mm，增长率1.2，层数5。定子铁芯和绕组的网格单独加密到2mm，损耗映射需要网格匹配，太粗了损耗插值丢特征。水套入口质量流量0.5kg/s，水温65度，出口压力0。机壳外表面自然对流5 W/(m²·K)，环境40度。D:\Motor_Thermal\Fluent\motor_thermal.msh。

Maxwell损耗映射到Fluent，Workbench里拖External Data，Maxwell的Solution连过去，Fluent的Setup也连过去，Data Transfer选Volume，源是Maxwell的Core Loss和Stranded Loss，目标是Fluent的定子铁芯和绕组。映射算法用Conservative，网格不匹配的话用Weighted Average。映射完在Fluent里检查热源，定子铁芯体积热源大概1e6 W/m³，绕组2e6 W/m³，数值不对回去看Maxwell的损耗单位是W还是mW。D:\Motor_Thermal\Mapping\loss_map.csv。

材料属性，定子铁芯硅钢导热系数各向异性，叠片方向30 W/(m·K)，面内2 W/(m·K)，Fluent里用Orthotropic。绕组铜导热系数387，等效绝缘层导热系数0.3，用等效导热系数把铜和绝缘合在一起，槽内绕组等效导热系数300到400，取决于槽满率。机壳铝167，水套流体水，密度998，比热4182，导热0.6，粘度0.001。这些存D:\Motor_Thermal\Materials\material.xlsx。

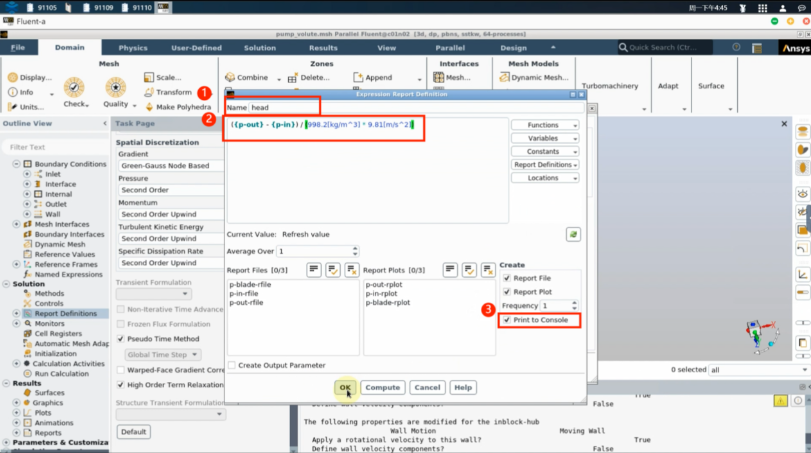

残差降不下去，能量方程1e-8，连续性1e-5，动量1e-5，降到1e-6左右就不动了，监测绕组最高温度，连续200步变化小于0.1度就停。温度场出来绕组端部最高145度，定子铁芯130度，机壳70度，水温出口75度，跟实测差5度以内。热流路径从绕组到定子到机壳到水套，端部空腔的空气自然对流弱，端部温度比槽内高15度。D:\Motor_Thermal\Fluent\result\case.dat。

模型文件版本，Maxwell 2024R2，SpaceClaim 2024R2，Fluent 2024R2，Workbench里三个组件版本一致，低版本打不开高版本的.aedt。.scdoc存的时候勾上“Save as read-only”防止误改。.msh文件大小1.2G，poly网格120万单元。导出温度场给结构算热应力的话，Fluent导出CDAT，Mechanical读进来插值。那个损耗映射的保守性设置……

下次把转子损耗也映射进去，永磁体涡流损耗在Maxwell里单独勾，那个……
