本案例演示了如何使用 LES模型来模拟热对流过程。首先在DM中导入几何模型，然后进入Mesh对几何模型进行网格划分及边界命名，接着利用Fluent进行求解，最后在CFD-POST进行后处理。案例基于3D、瞬态计算。
|
材料 |

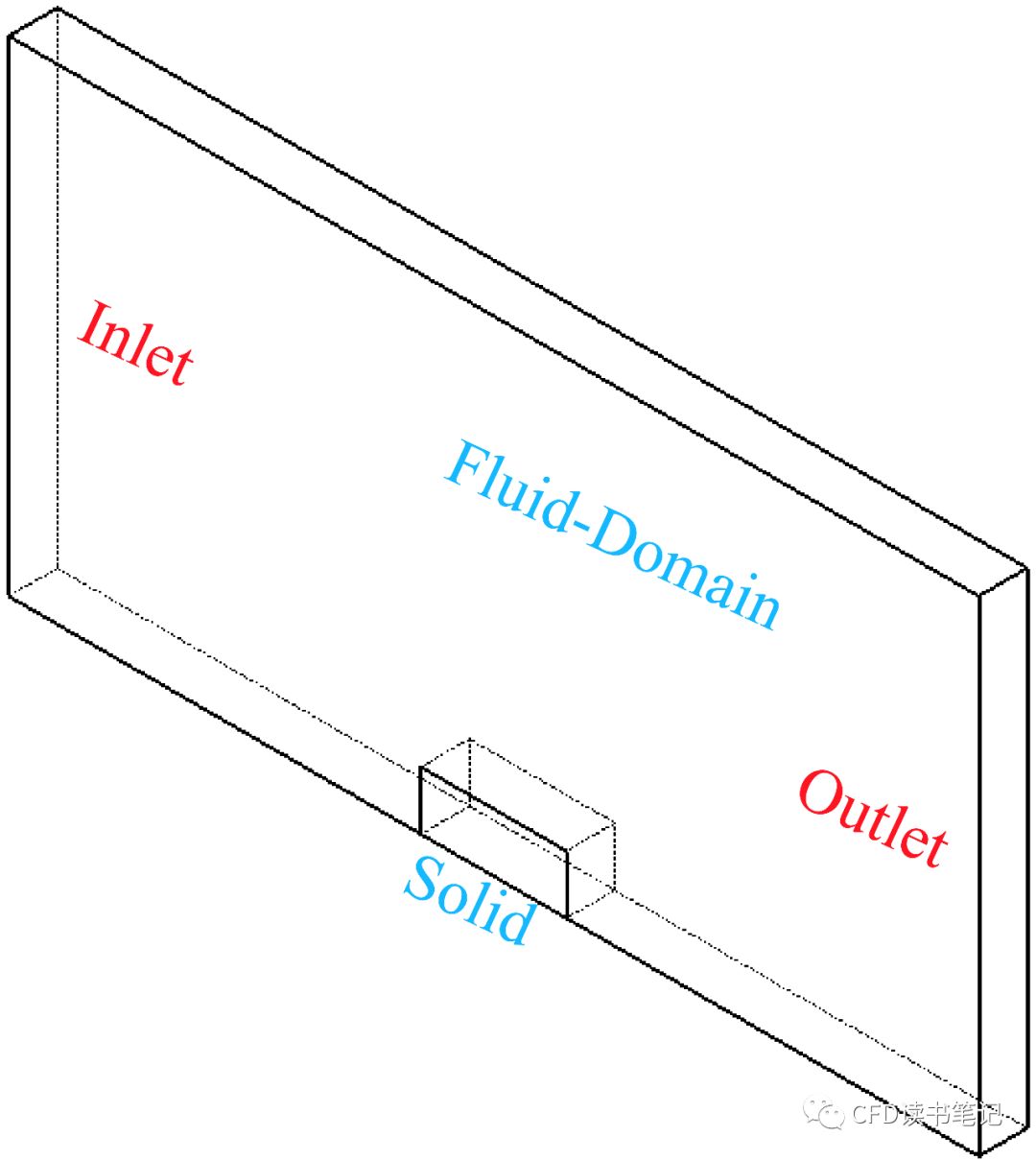

几何模型 |
边界条件 |
|
空气 |
整长：20 m 整宽：1 m 整高：10 m |
VelocityAir = 20 m/s |

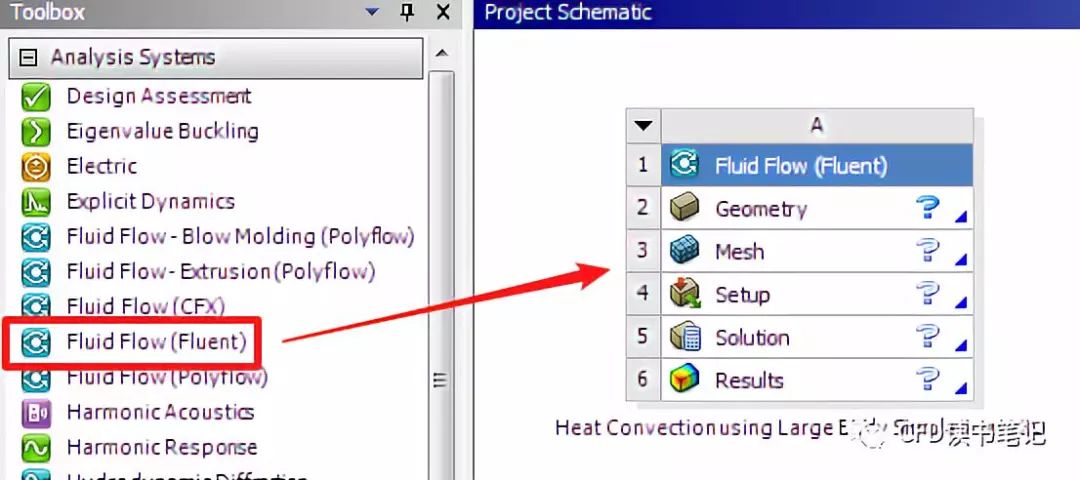

▼ 将Fluid Flow (Fluent)拖入右边空白界面。

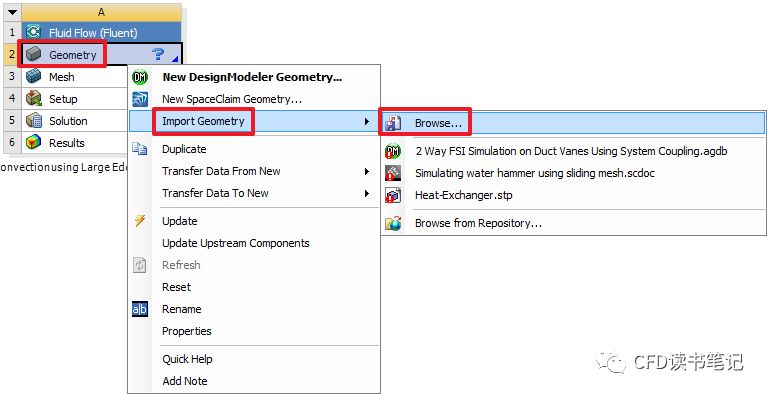

▼ 将模型导入进Geometry中。

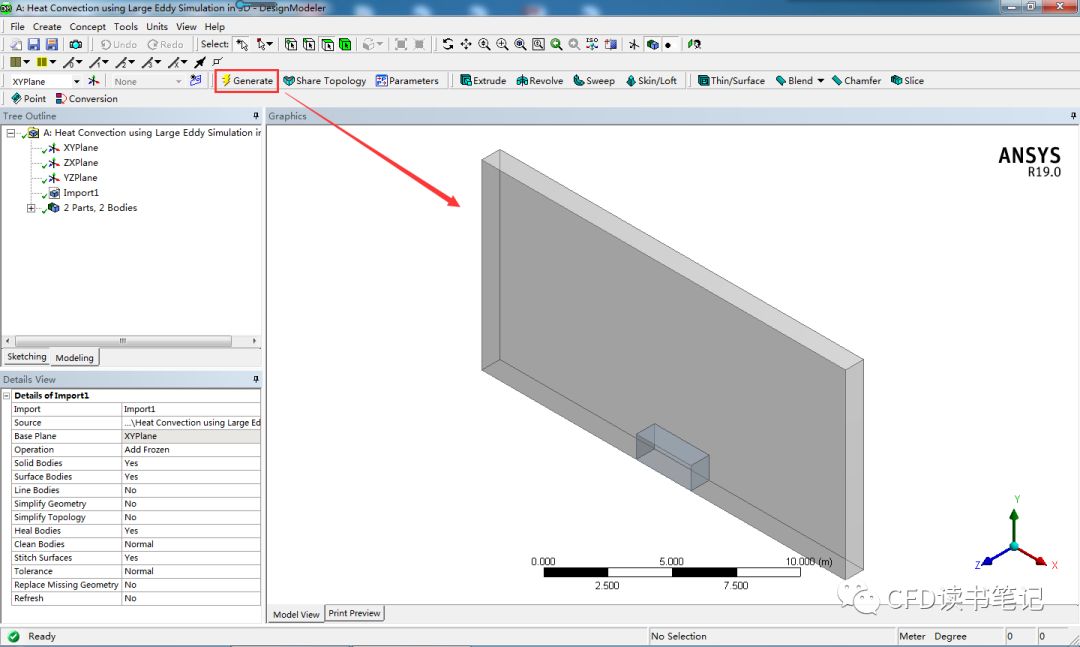

▼ 生成模型。

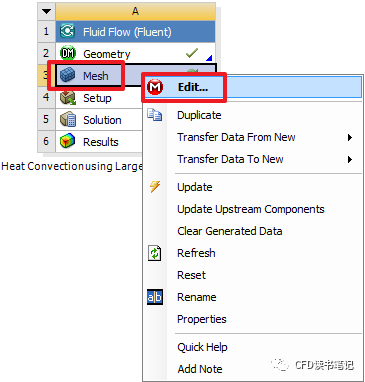

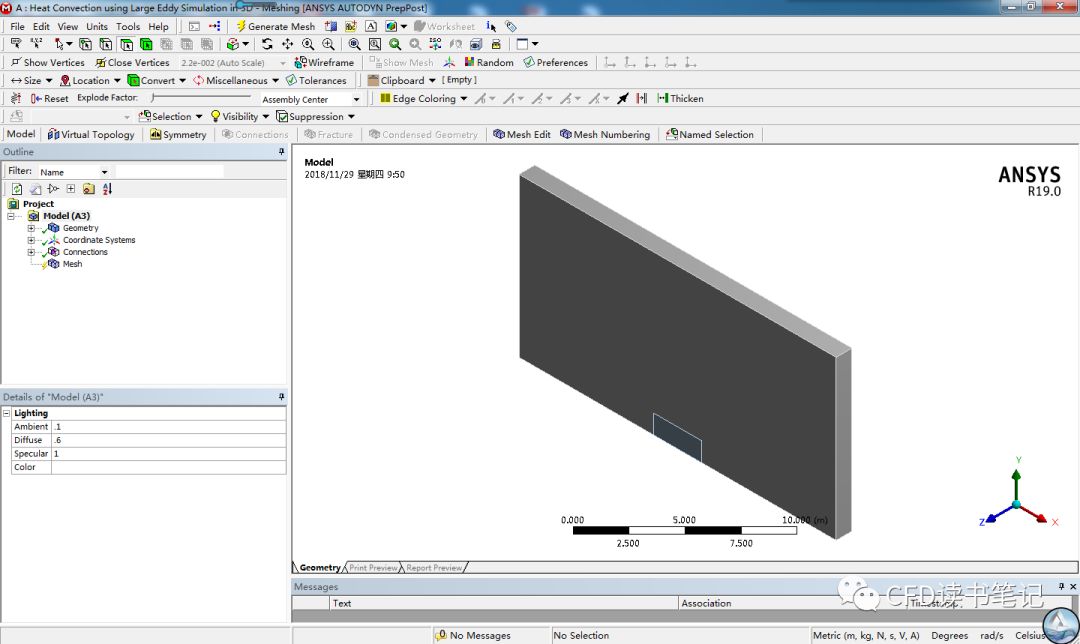

▼ 关闭DesignModeler然后打开Mesh，具体网格划分建如下视频。

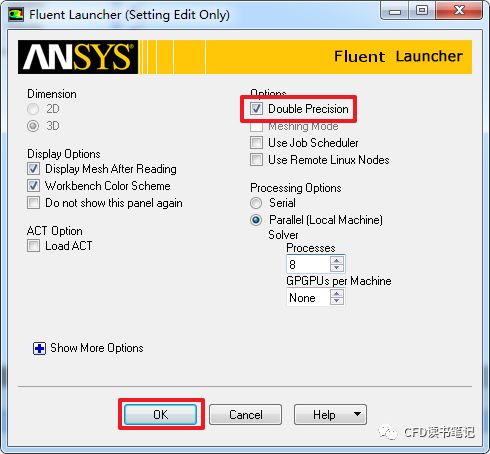

▼ 打开Setup，弹出Fluent登录界面进行设置。
3.1General设置

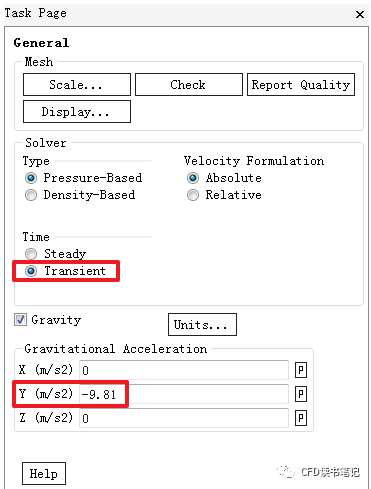

▼ 将Time改为Transient，勾选Gravity，将Y设置为-9.81。
3.2Model设置

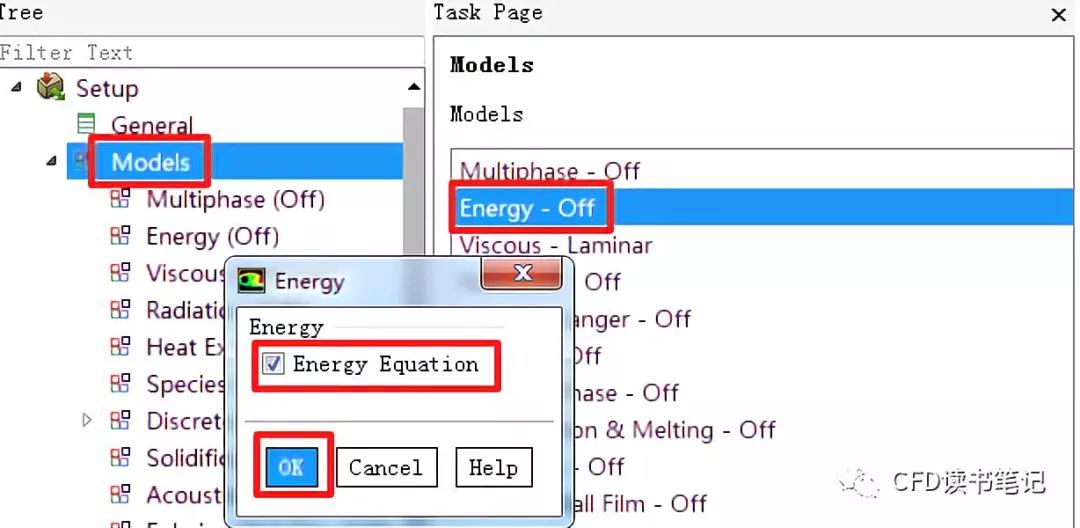

▼ 打开能量方程Energy Equation。

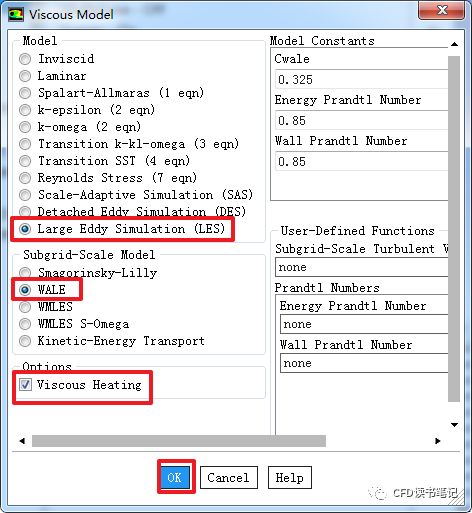

▼ 激活LES模型，勾选Viscous Heating。

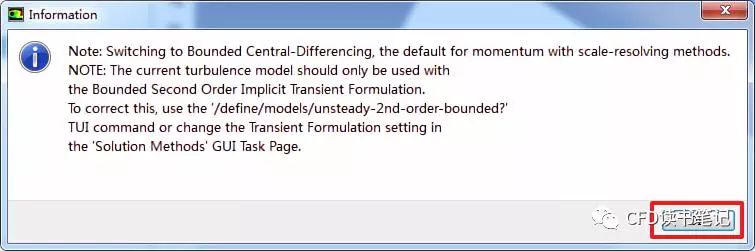

▼ 点击OK。
3.3Cell Zone Conditions 设置

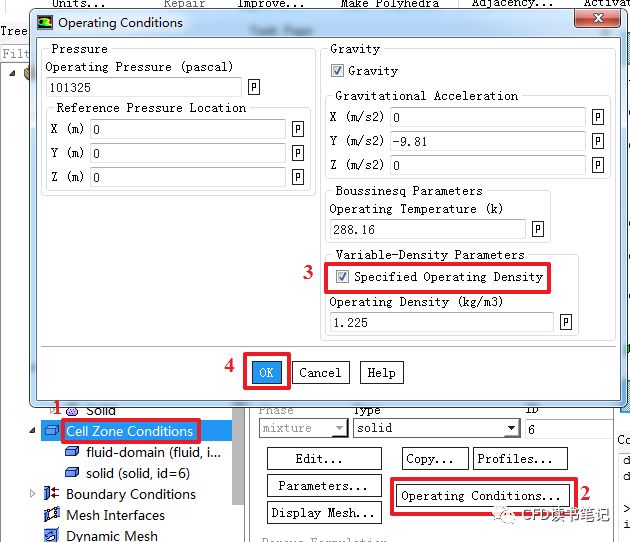

▼ 双击Cell Zone Conditons，点击Operating Conditions...，勾选Specified Operating Density，点击OK。
3.4Boundary Conditions设置

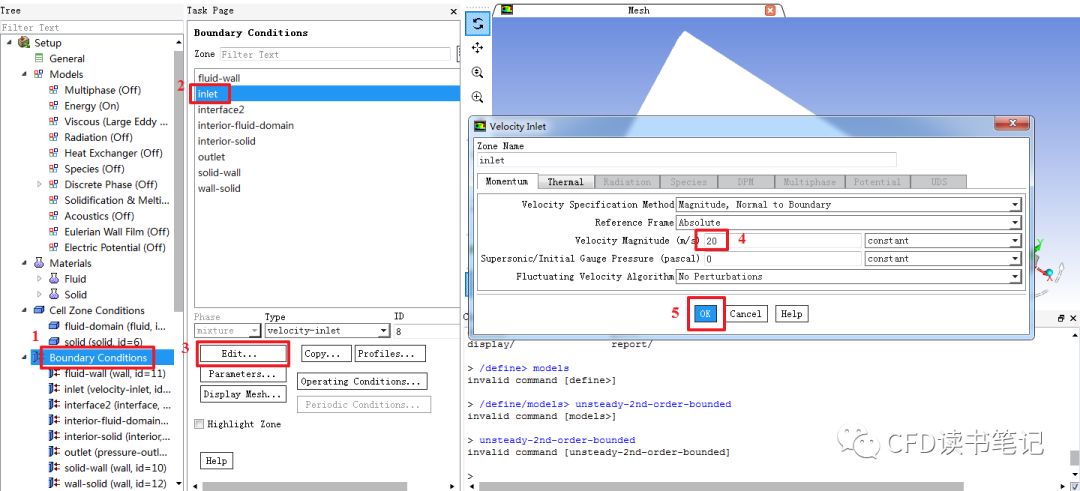

▼ 选中inlet，点击Edit…，速度设置为20 m/s，点击OK。

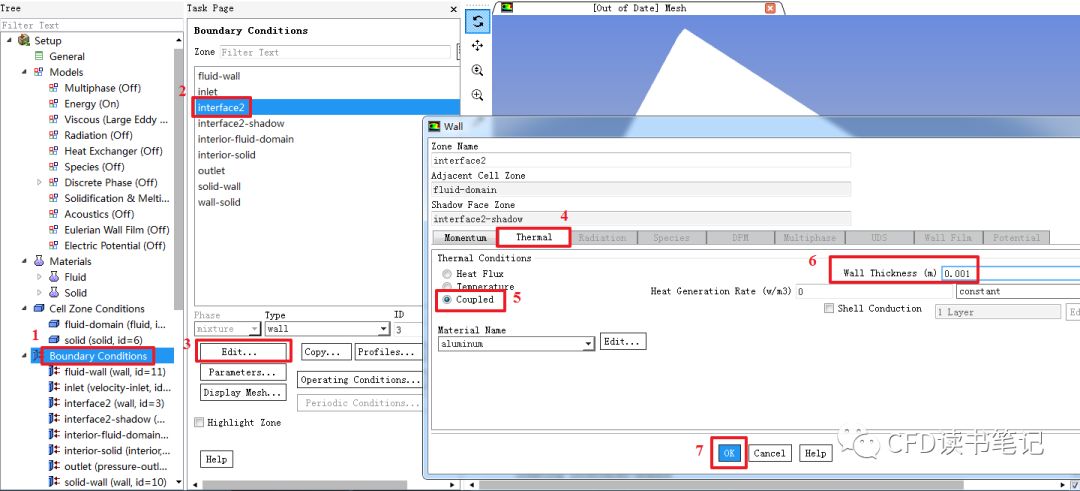

▼ 选中interface 2，点击Thermal，选中Coupled，Wall Thickness设置为0.001，点击OK。
3.5进行初始化设置
▼ 选中Hybrid Initialization，点击Initialize进行初始化。
3.6Patch设置
▼ 点击Patch。

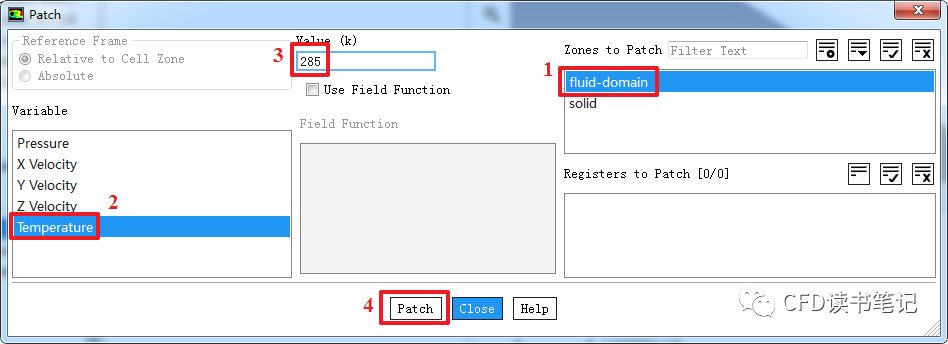

▼ 选中fluid-domain，然后选中Temperature，改为285，点击Patch。

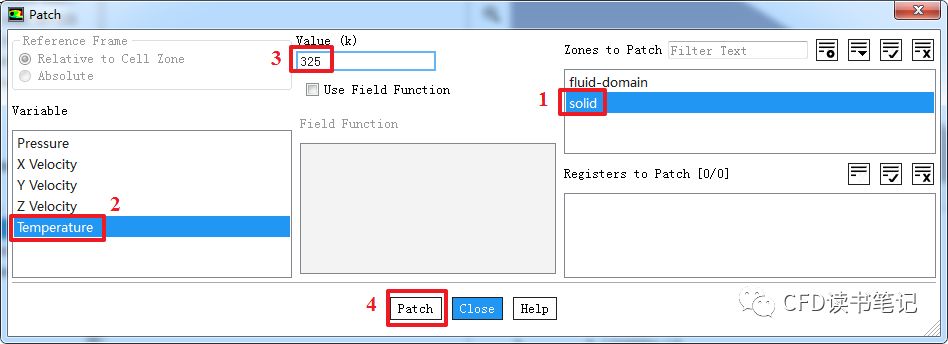

▼ 选中solid，然后选中Temperature，改为325，点击Patch。
3.7Calculation Activities 设置

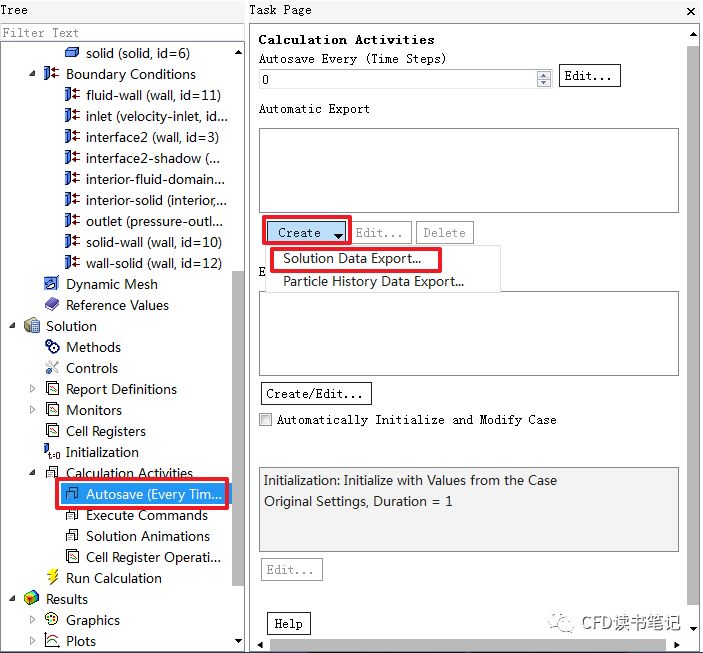

▼ 按图中设置。
3.8Run Calculation设置

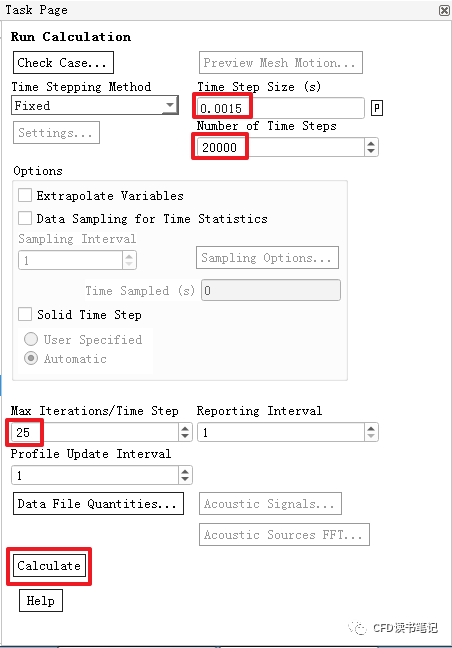

▼ Time StepSize(s)设置为0.0015，Number of Time Steps设置为20000，Max Iterations/TimeStep设置为25，点击Calculate开始计算。

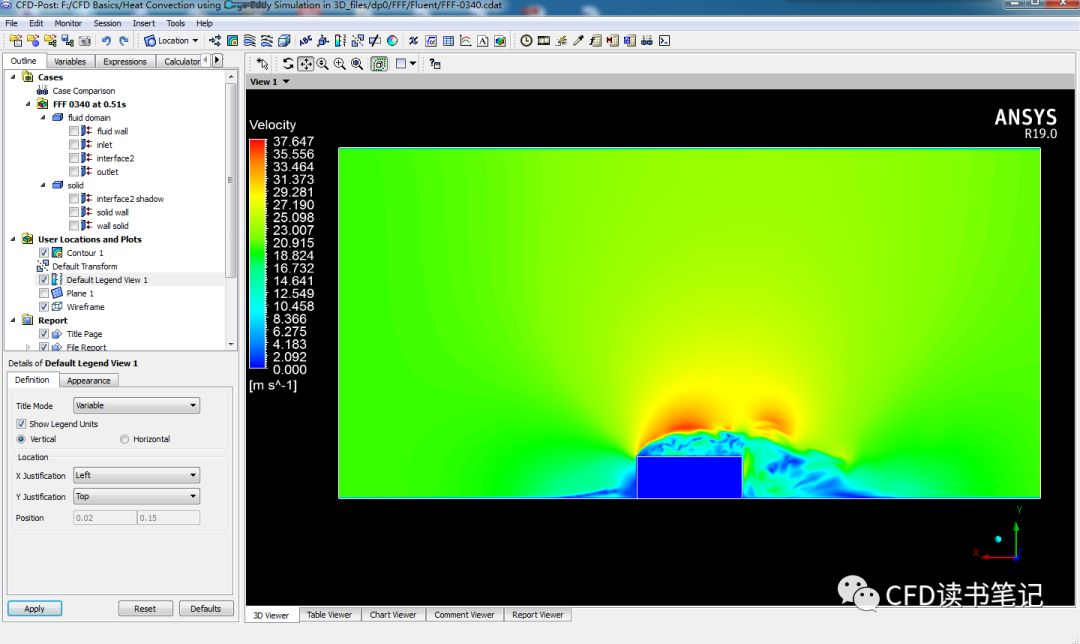

▼ 速度云图（彩色）。
湍流运动是由许多大小不同的旋涡组成的。那些大旋涡对于平均流动有比较明显的影响，而那些小旋涡通过非线性作用对大尺度运动产生影响。大量的质量、热量、动量、能量交换是通过大涡实现的，小涡的作用表现为耗散。流场的形状，阻碍物的存在，对大旋涡有比较大的影响，使它具有更明显的各向异性。小旋涡则不然，它们有更多的共性和更接近各向同性，因而较易于建立有普遍意义的模型。基于上述物理基础，人们形成了大涡模拟思想:把湍流运动分成大尺度和小尺度两部分运动，小尺度量通过模型建立与大尺度量的关系，大尺度量通过数值计算得到。很明显，只要尺度足够小，小尺度量模型将会具有更多的普遍性，大涡模拟更加有效。
