FLUENT精典案例搅拌器仿真ICEM网格版详解

第1套 #337

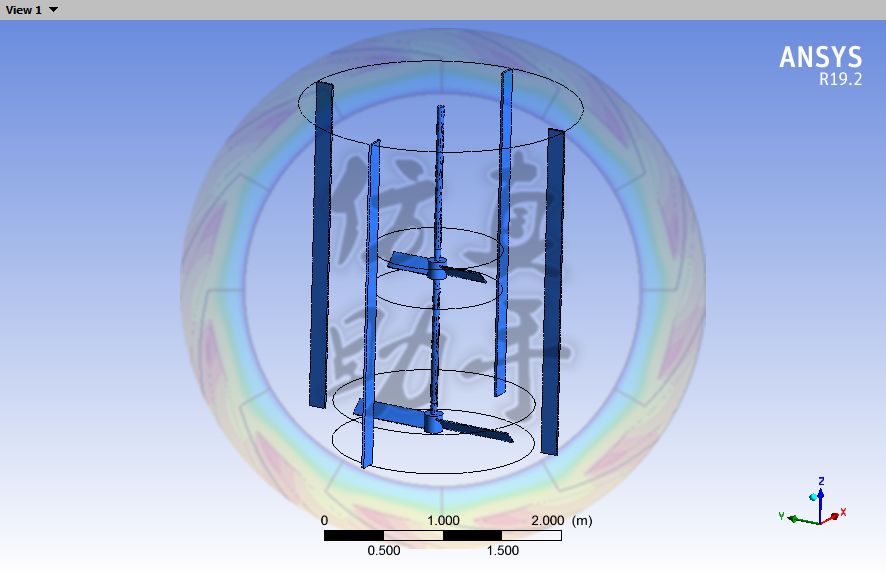

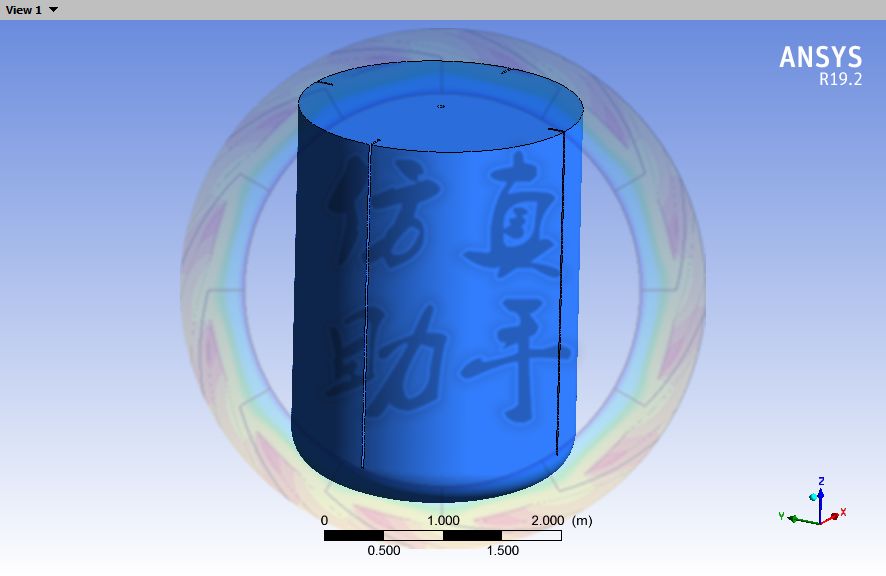

如下图所示搅拌器，模拟搅拌过程中流场。主要参数：单相流，流体为水；上、下桨转速均为1000rpm。

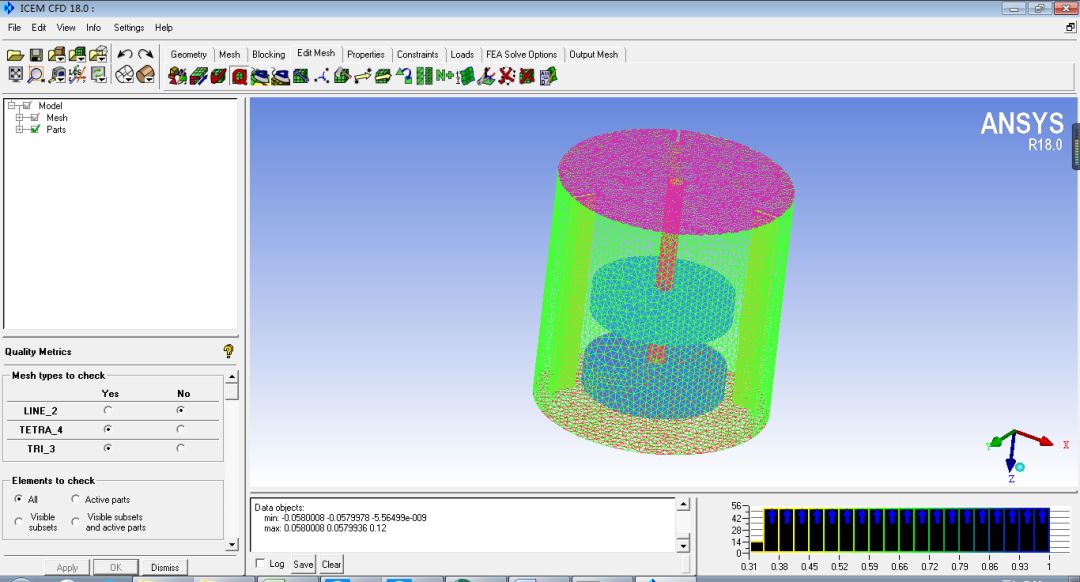

ICEM非结构网格。

单相流，标准k-ε湍流模型; 多参考坐标系模型（MRF）; 先使用稳态计算，计算一定步数后使用瞬态计算。具体设置方式可以参考之前的推送《FLUENT仿真案例-两相混合搅拌器仿真》，不使用多相流模型，其它设置接近，这里不重复。

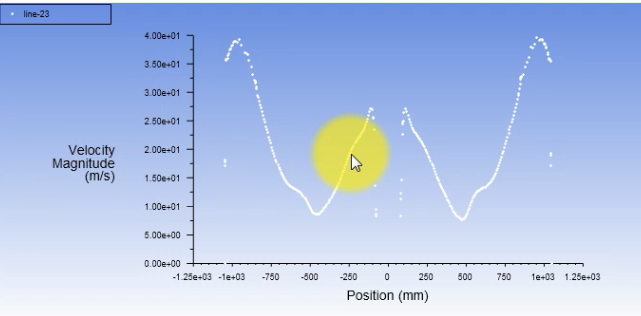

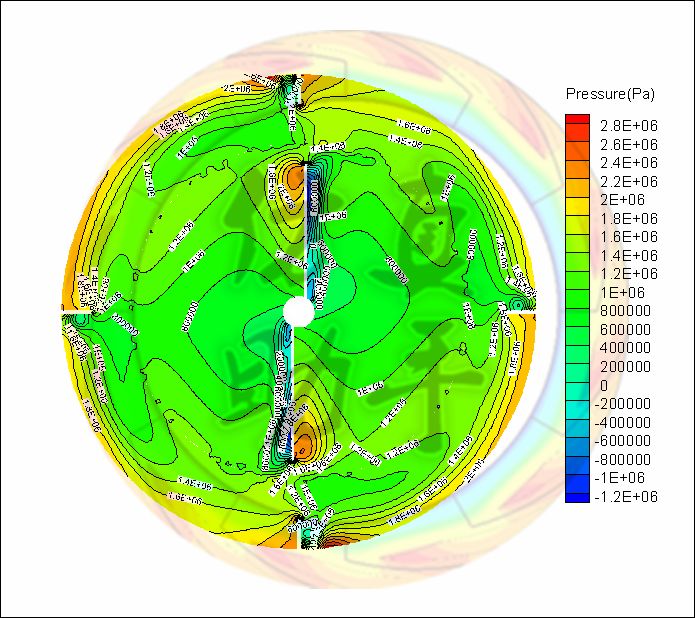

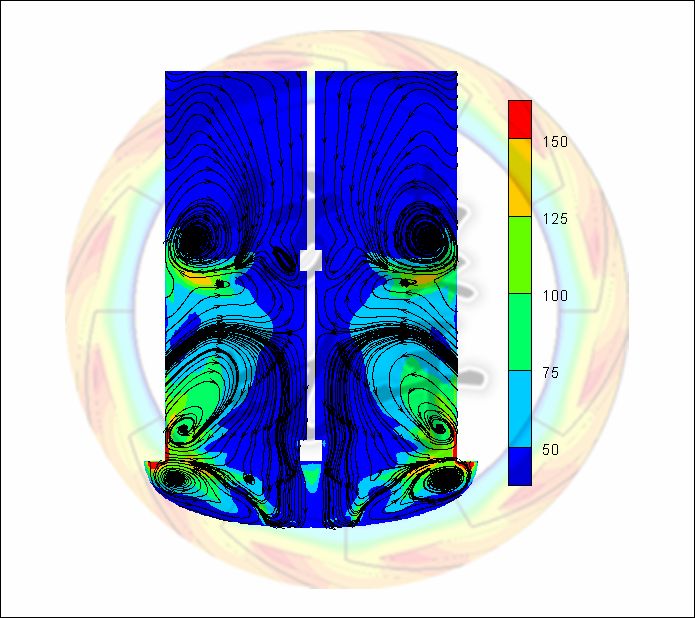

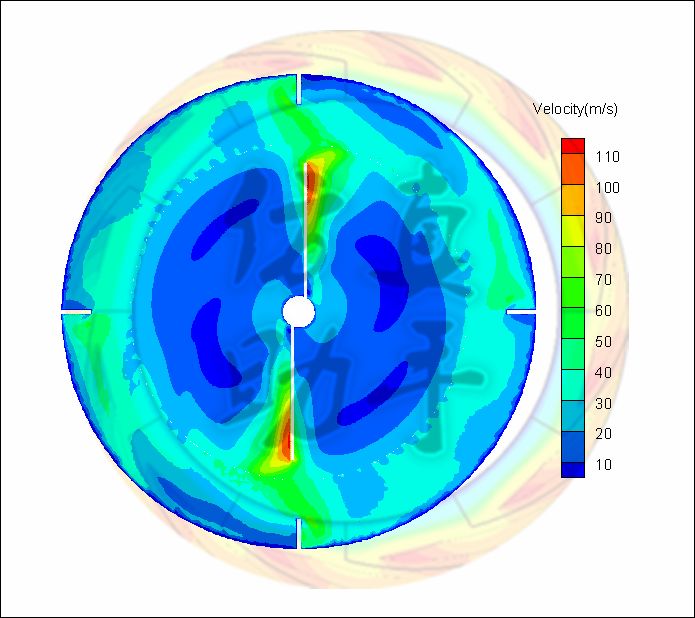

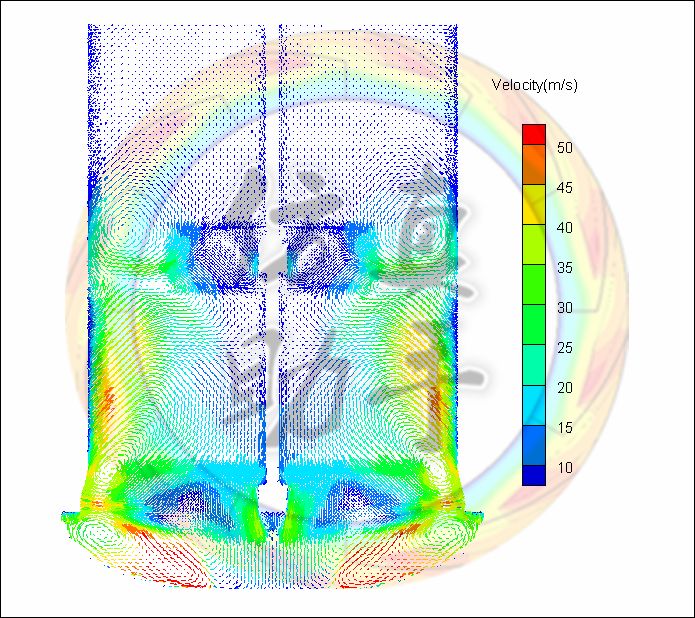

可观测的结果图比较多，案例中主要以速度云图、矢量图、压力云图作为展示，其它结果图可自行研究。

仿真软件使用WORKBENCH19.2平台及其对应的ICEM和FLUENT模块，并有TECPLOT 2015常规后处理视频。视频包含ICEM网格划分、FLEUNT流体仿真设置及TECPLOT2015基本出图视频。不包含建模和抽取流体域视频。总时长约85分钟。

本例使用的多重参考系法，与滑移网格法设置几乎相同。

第2套 #295

如下图所示搅拌器，模拟搅拌过程中流场。主要参数：液体密度1200，粘度0.002，转速800rpm，加入5um的颗粒，颗粒密度2200离散相，颗粒从入口加入，速度1m/s，流量1e-20kg/s。

ICEM非结构网格。

单相流，标准k-ε湍流模型；多参考坐标系模型（MRF）; 先使用稳态计算，后使用瞬态计算。具体设置方式可以参考之前的推送《FLUENT仿真案例-两相混合搅拌器仿真》，不使用多相流模型，除颗粒相外其它设置接近，这里不重复。

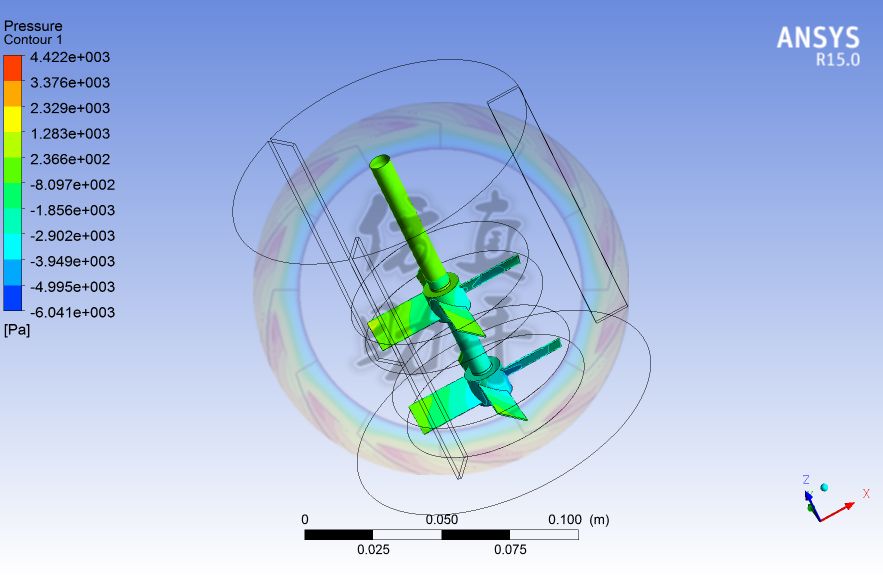

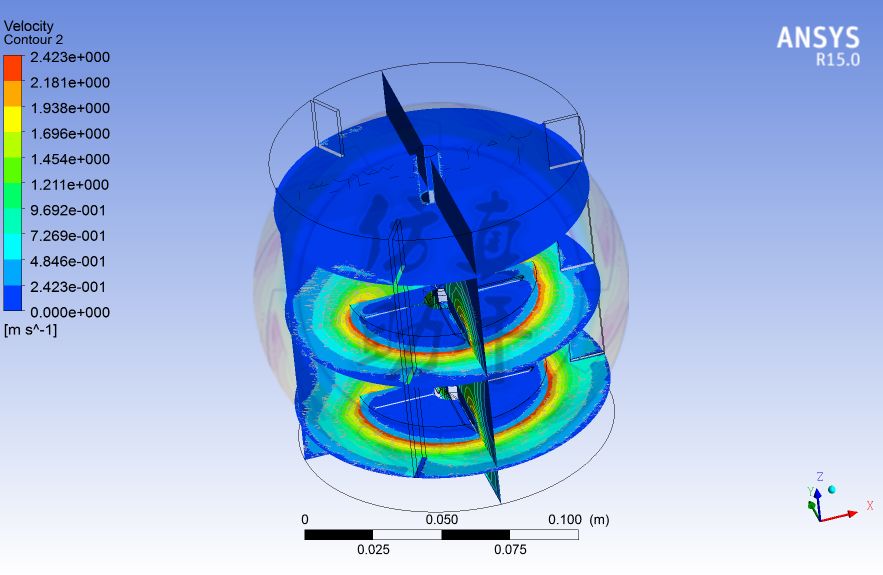

可观测的结果图比较多，本例仅生成部分结果图，挑选几幅作为展示，其它结果图可自行研究。

仿真软件使用WORKBENCH15.0平台及其对应的DM、ICEM和FLUENT模块，并有TECPLOT 2015常规后处理视频。视频包含DM模型处理（不含建模和抽取流体域），ICEM网格划分、FLEUNT流体仿真设置及TECPLOT2015基本出图视频。总时长约95分钟。

本例使用的多重参考系法（多重参考系法比较节省计算资源，用得多且广泛，这仅是优点，缺点略），与滑移网格法设置几乎相同。

第3套 #134

如下图所示搅拌器（第一张为整体模型，第二张为叶片，图片使用的是能反映模型形貌的结果图），模拟搅拌过程中流场。搅拌釜内气液两相流（上部充天然气，下部为水；搅拌机与搅拌轴安装于底部），气体密度是19.7782kg/m3，粘度1.07342e-5Pa.s，转速100r/min。

ICEM混合网格（外部结构网格、叶片附近非结构网格）。

瞬态计算，VOF两相流，MRF多重参考系法，案例中对SG滑移网格法的设置形式作了简单介绍。具体设置方式可以参考之前的推送《FLUENT仿真案例-两相混合搅拌器仿真》，不使用多相流模型，除颗粒相外其它设置接近，这里不重复。

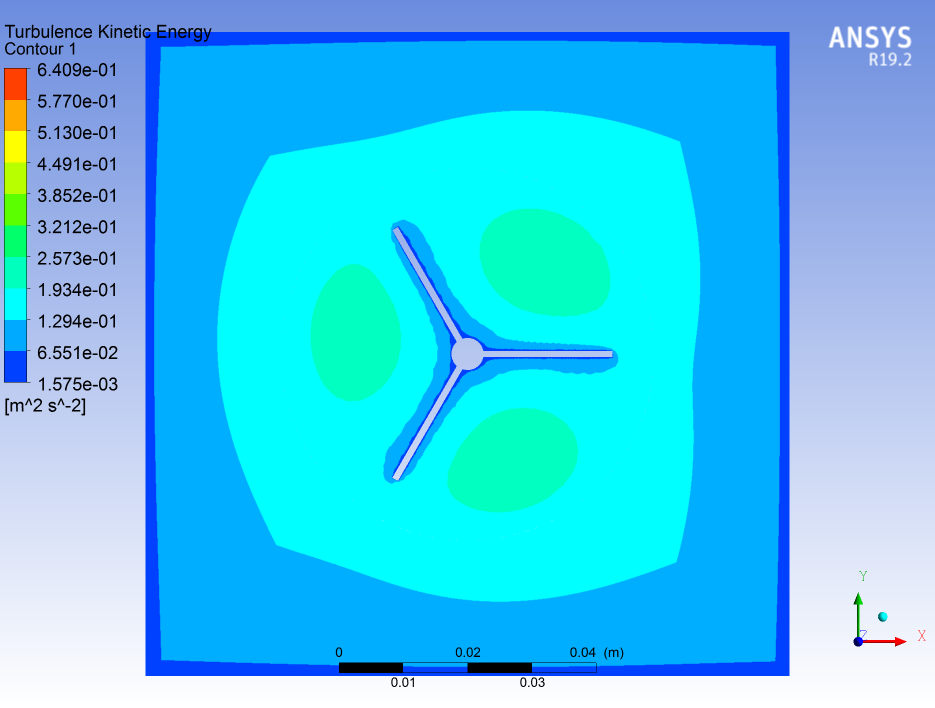

可观测的结果图比较多，本例仅生成部分结果图，挑选几幅作为展示，其它结果图可自行研究。

仿真软件使用WORKBENCH19.2平台及其对应的DM、ICEM和FLUENT模块，建模使用CREO3.0，并有TECPLOT 2015常规后处理视频。视频包含CREO3.0流体域建模，DM模型处理、ICEM混合网格划分、FLEUNT流体仿真设置及TECPLOT2015基本出图视频。视频时长约110分钟。

仿真基本方案：瞬态计算，VOF两相流，MRF多重参考系法，并对SG滑移网格法的设置形式作了简单介绍。

可赠送本例ICEM非结构网格划分的视频，共约8分钟；追加有内容好评可赠送添加颗粒视频（纯属颗粒相演示，未参考实际工况）及CFD-POST处理简易视频，共约11分钟。
