网格划分

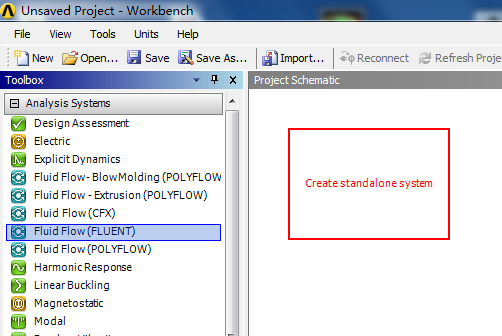

2.1 启动ANSYS Workbench，从Analysis Systems中拖拽一个FLUENT仿真流程到Project Schematic中。

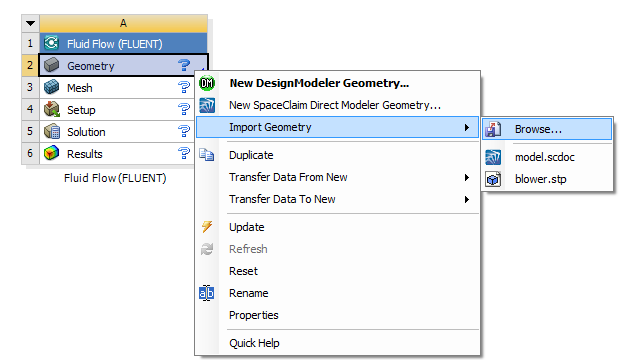

2.2 在FLUENT仿真流程中，鼠标右键点击Geometry，选择Import Geometry --> Browse，选择刚才保存的model.scdoc文件。

2.3 在FLUENT仿真流程中，鼠标右键点击Mesh，选择Edit，启动ANSYS Meshing工作界面。

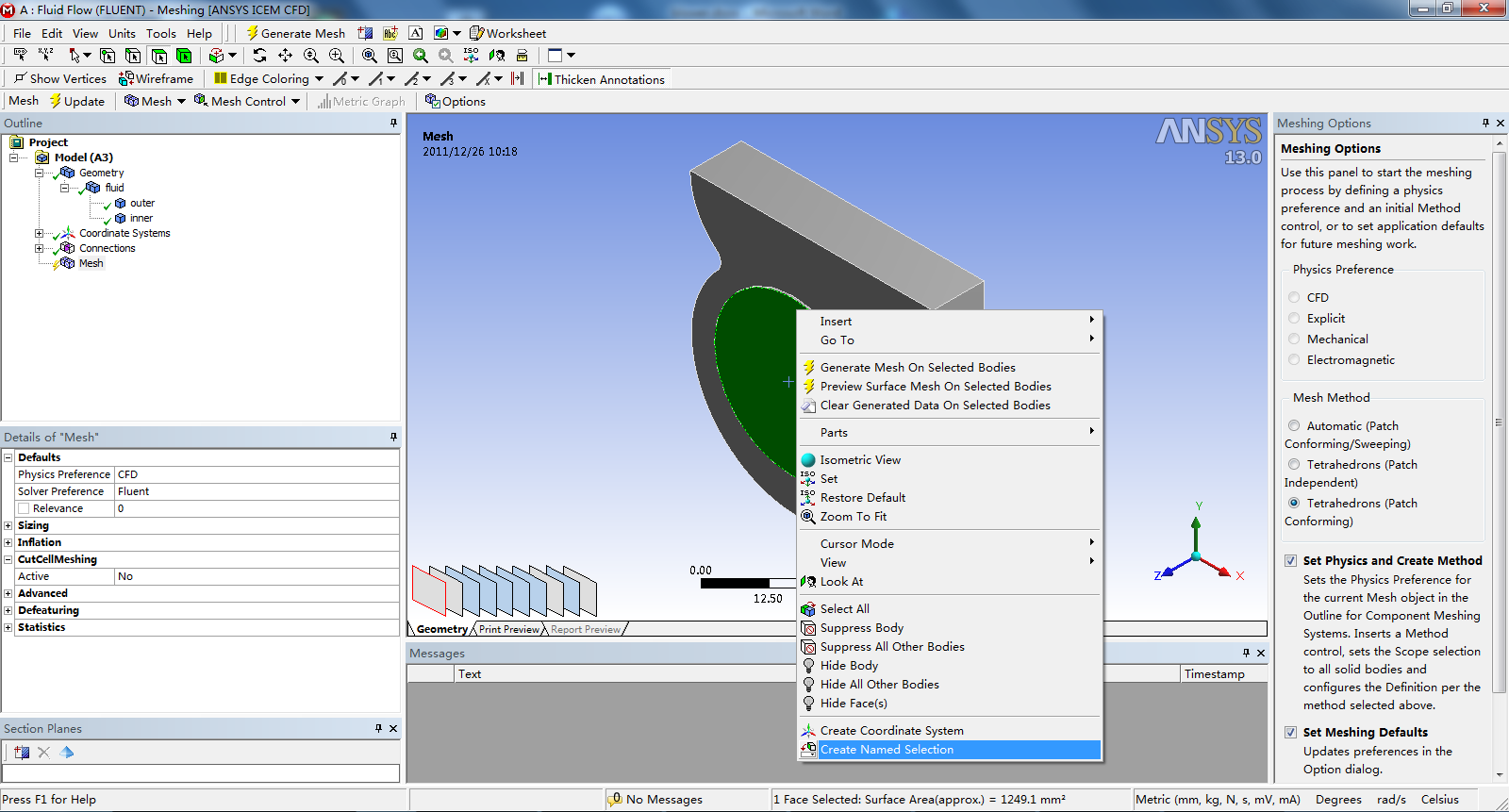

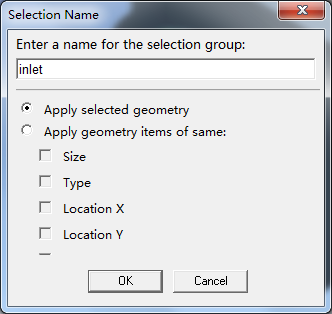

2.4 在工具栏中将选择的方式设定为选择Face，选中风机的入口圆形表面，点击鼠标右键，选择Create Named Selection，并在弹出的Selection Name窗口中输入新的名称inlet。

2.5 使用2.4同样的方法，定义风机的出口矩形表面新名称outlet。

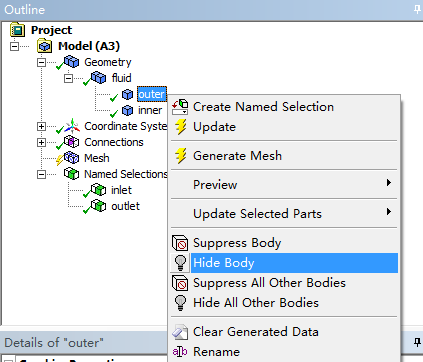

2.6 展开目录树中的Geometry节点，鼠标右键点击outer几何实体区域，点击Hide Body隐藏，隐藏的目的是为了方便为扇叶等表面Create Named Selection。

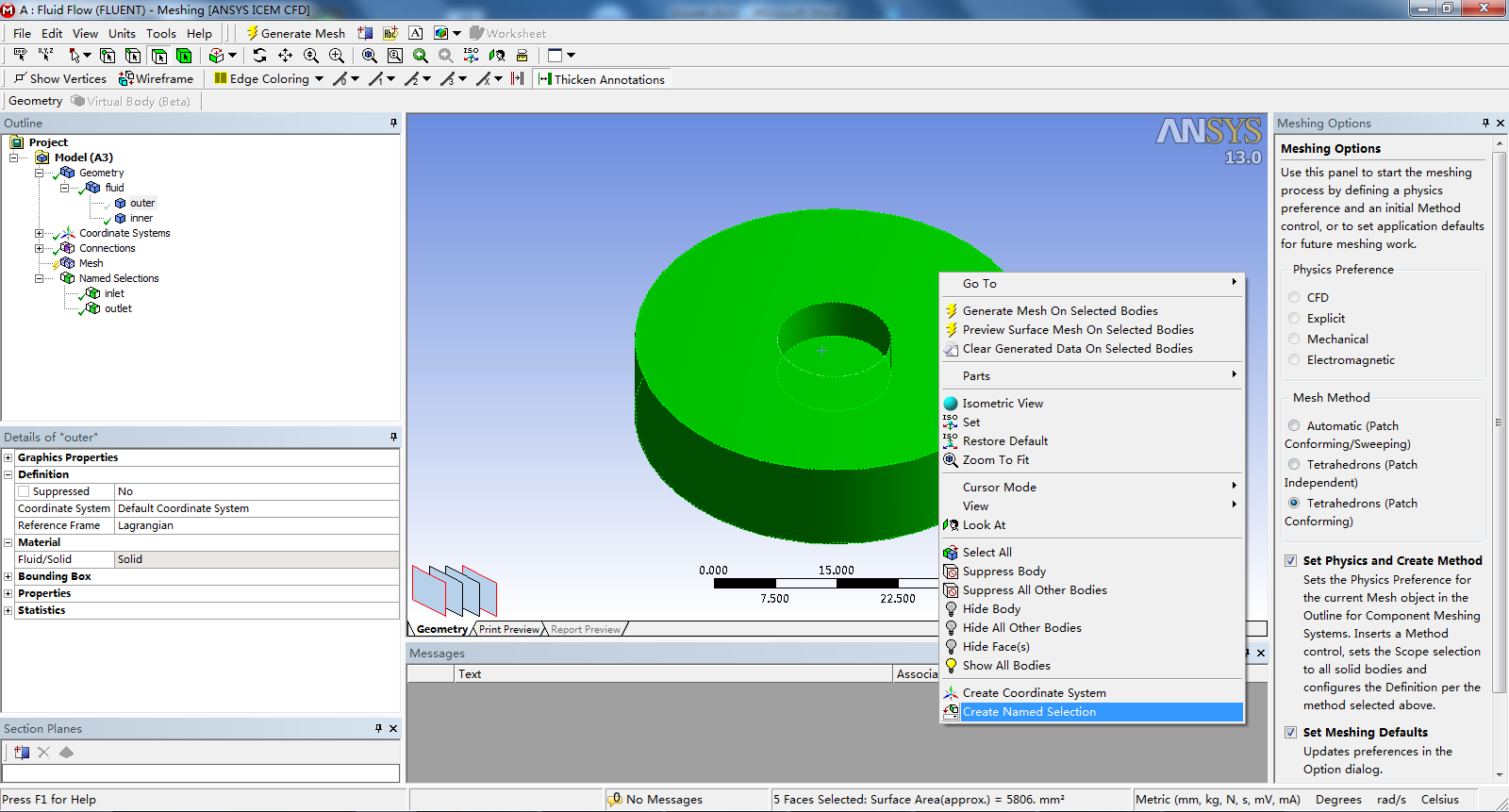

2.7 使用2.4同样的方法，定义inner几何实体中的MRF圆台表面新名称innter-mrf。注意按住Ctrl键复选多个表面，并注意不要忘记选择圆台凹下去的表面。

2.8 再次选中上一步选择的inner-mrf表面，鼠标右键点击，选择Hide Face(s)。隐藏了MRF表面，可以看到风扇叶片。

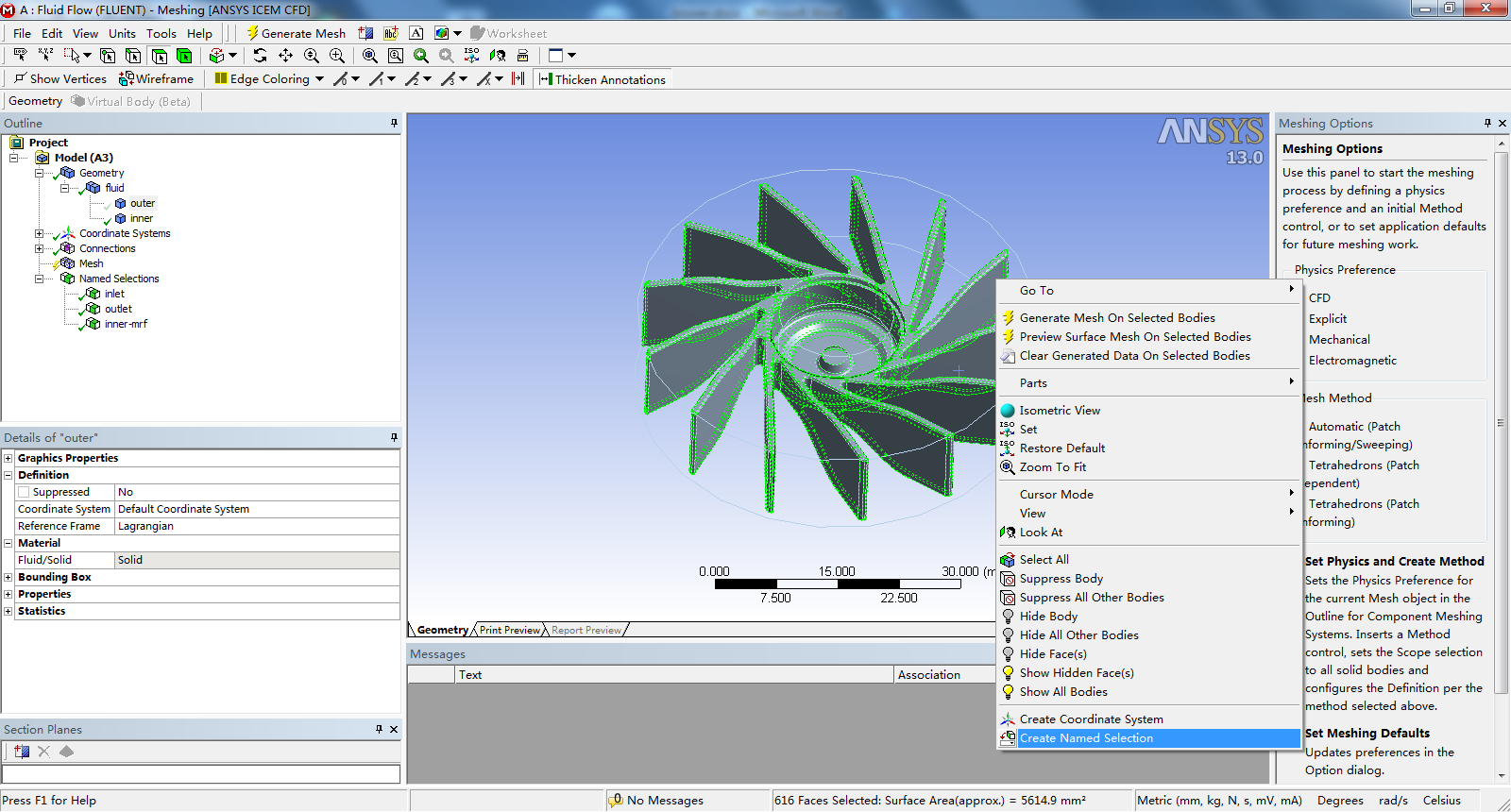

2.9 在工具栏中将Select Mode选择为Box Select，然后在视图窗口中划一个矩形区域选中所有的风扇叶片Faces，并定义新名称为fan。

2.10 在目录树中的Geometry节点，恢复outer几何实体的显示，隐藏inner几何实体。注意用好鼠标右键点击选项菜单中的Hide Face(s)、Show Hidden Face(s)等功能，选择outer几何实体中的MRF圆台表面，并定义新名称outer-mrf。
