FLUENT中旋转机械仿真方法主要有：旋转坐标系模型（Rotating Reference Frame）、多参考坐标系模型（MRF）、混和平面模型（Mixing Plane）、滑移网格模型（Sliding Mesh）和重叠网格模型(overset)。

其中多重参考系法，与滑移网格法设置几乎相同，两者相互转换容易。本例离心风机使用多重参考系法制作。

仿真软件使用WORKBENCH19.2平台及其对应的DM、ICEM和FLUENT模块。内含DM抽取流体域处理（无建模过程，风机模型为外部导入）、ICEM网格划分、FLEUNT流体仿真设置及CFD-POST基本出图视频。

其它软件版本也可以参考，界面都差不多，方法原理更是完全相同。

仿真助手，手把手教你做仿真！课程持续推送，欢迎关注！

提示：本案例过程完整，为STEP BY STEP的流程化讲解案例有声视频，建议边看边跟做！效果会更佳。

案例文件可在推荐课程中购买，模型文件也会分享在课程附件中，更多相关文件或仿真中其它数据的获取方式可咨询。


案例基本情况如下：

如下图所示离心风机，叶片转速3000rpm，需仿真得到流场（速度、压力等分布）、叶片上压力分布。

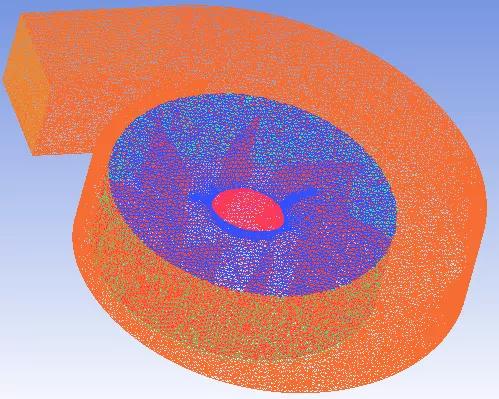

网格情况：ICEM非结构网格。

主要仿真设置

1、稳态计算

2、标准k-ε湍流模型

3、转速设置

此处使用的是多参考坐标系法（MRF），可根据需要修改为使用滑移网格法（Sliding Mesh）。

4、interface设置

5、初始化并计算

基本结果
