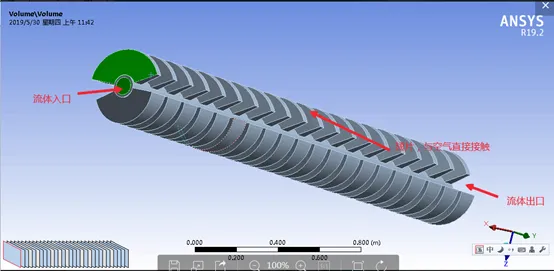

中心管（内径85mm外径110 ）一侧为热水（320K，11.4mpa）入口，另一侧为水口；

外部翅片内空，通过小管与中心管相通，翅片外部视为直接与大气接触；

管道材质为钢steel。

一、流体网格划分设置

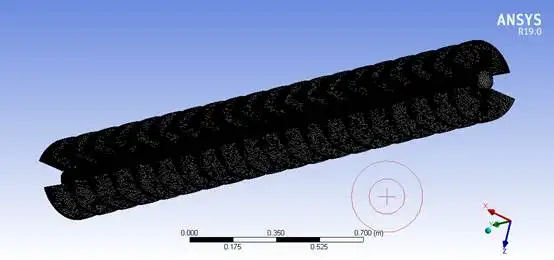

图1 流体仿真网格

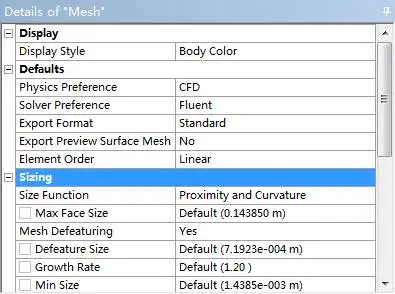

图2 网格设置（Size Function使用Proximity and Curvature，其它默认）

二、FLUENT仿真设置

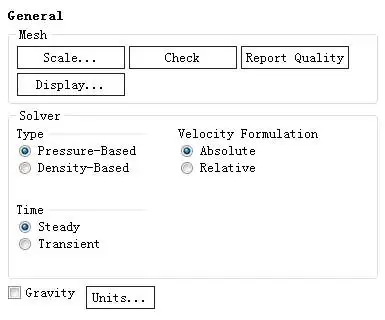

图1 求解器设置（压力基求解器，稳态计算）

图2 开启能量方程

图3 湍流模型设置

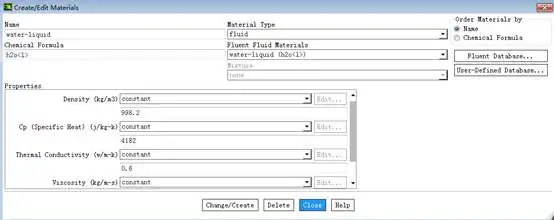

图4 流体材料属性设置

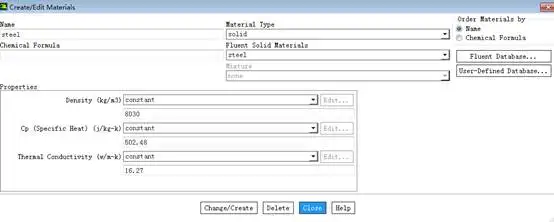

图5 固体材料属性设置

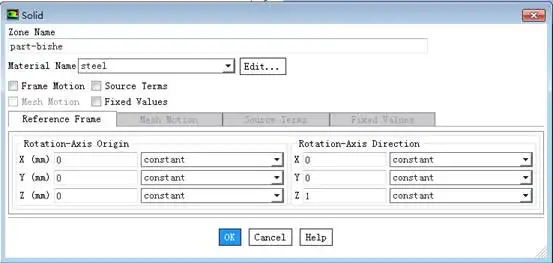

图6 固体域设置

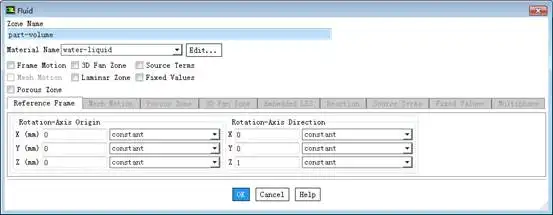

图7 流体域设置

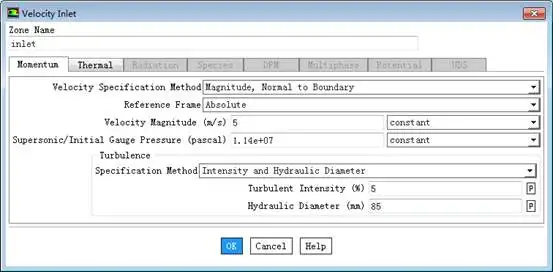

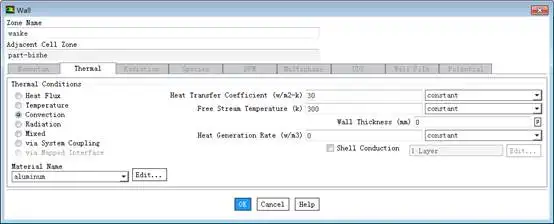

图8 入口设置

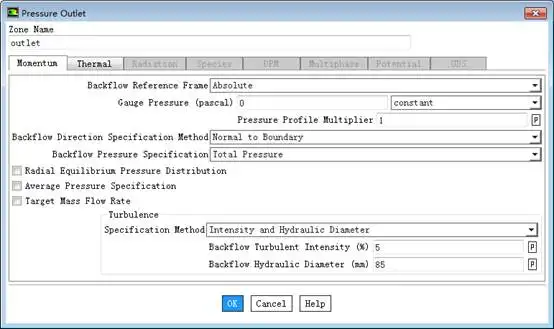

图9 出口设置

图10 外壳换热条件设置

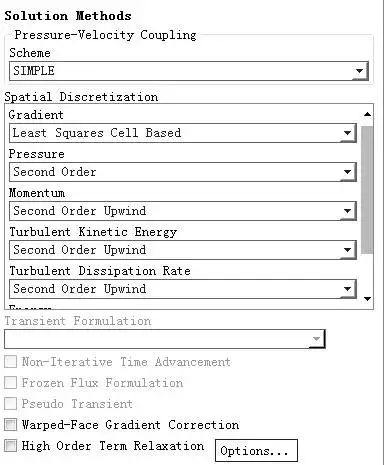

图11 求解方式设置（开始使用默认，计算一定步数后均改为二阶迎风——即图中所示）

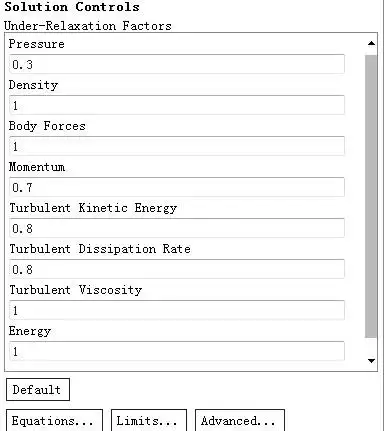

图12 松弛固子设置

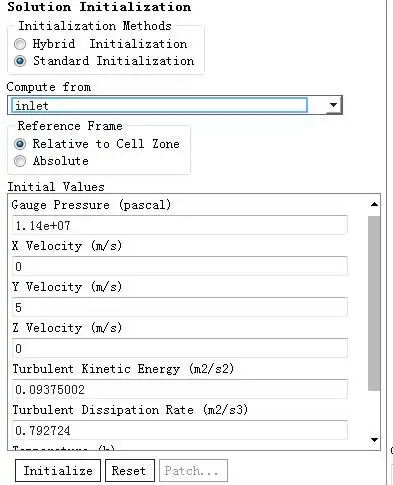

图13 初始化设置（从入口开始计算）

三、静力学仿真设置

图1 使用默认网格设置

图2 约束设置（将两端设置为固定约束）

图3 流体载荷导入（使用Imported Load选项导入流体压力和温度载荷）

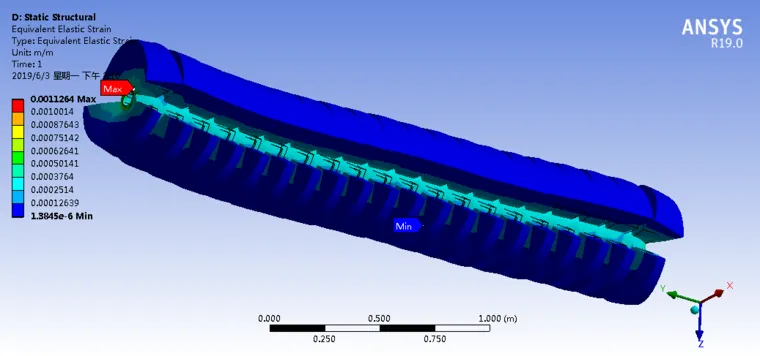

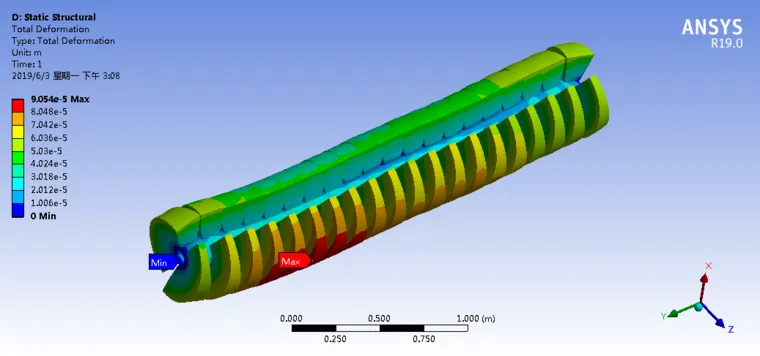

基本结果
