流固耦合瞬态分析实战：RANS结合Fluent与Transient Structure

摘要：单向流固耦合的稳态分析比较常见。如果考虑流体刚刚进入管道的瞬态过程，则需要进行瞬态分析，本文使用最常见的湍流模型 RANS，进行瞬态分析。本文的姐妹篇使用LES湍流模型进行计算，结果表明，这两种方法结果接近，相互验证。

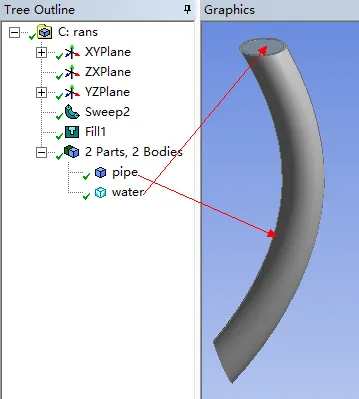

00 模型如下，弯管+流体

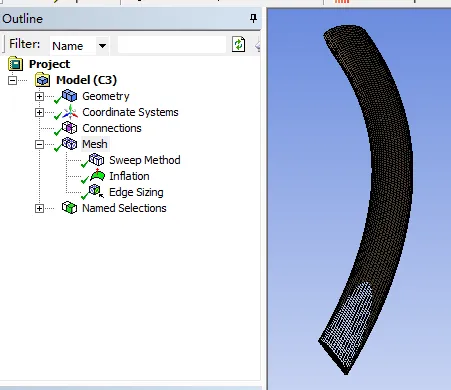

01 流体划分网格

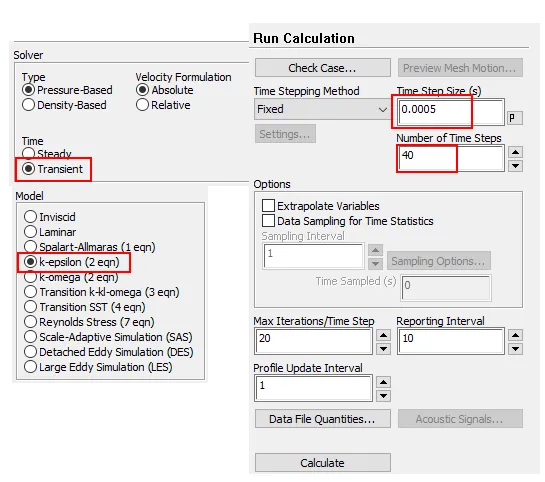

02 流场瞬态分析

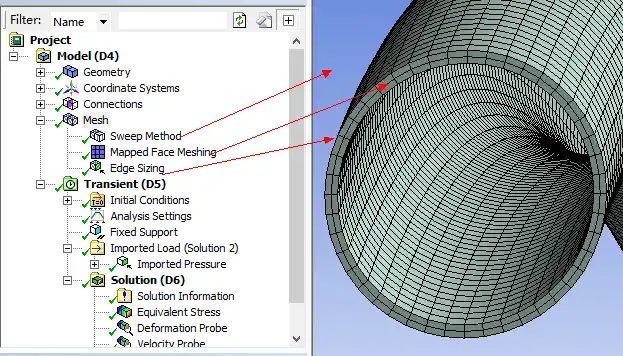

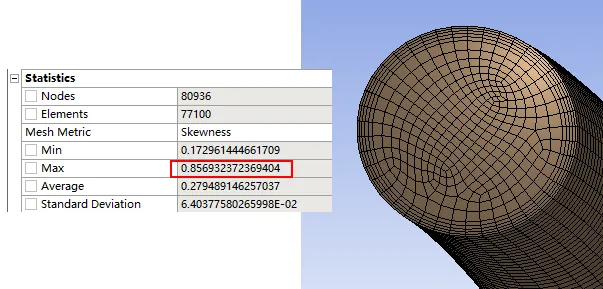

03 结构网格划分

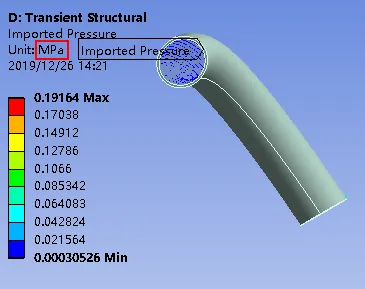

04 导入流体瞬态压力场

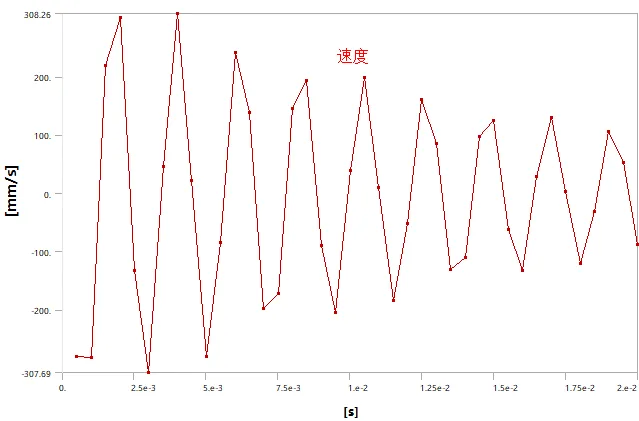

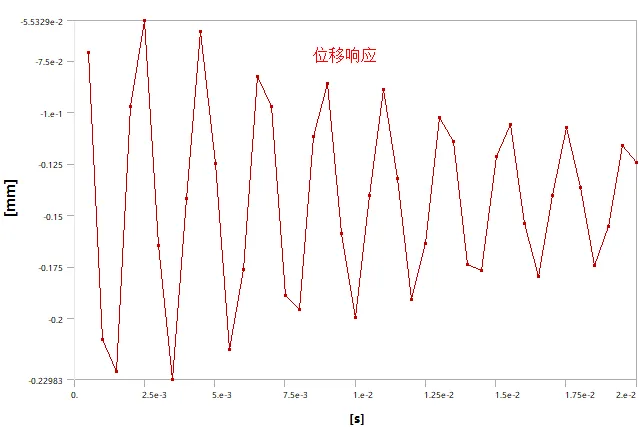

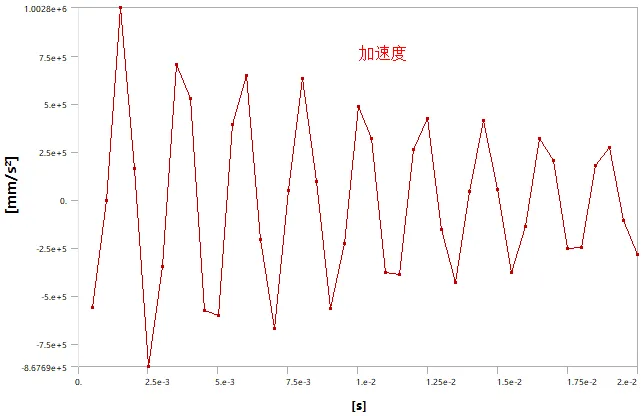

05 结构时程响应

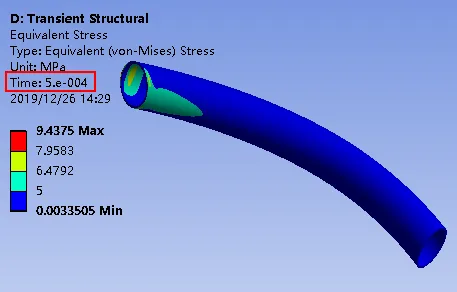

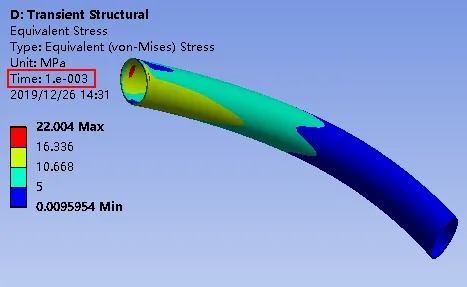

06 结构某时刻应力场

流体刚刚进入：

流体已经进入：
