Fluent案例：瞬态单向流固耦合分析

作者：CFD之道

本案例演示利用Fluent + Mechanical + System Coupling实现单向瞬态流固耦合计算。

1 问题描述

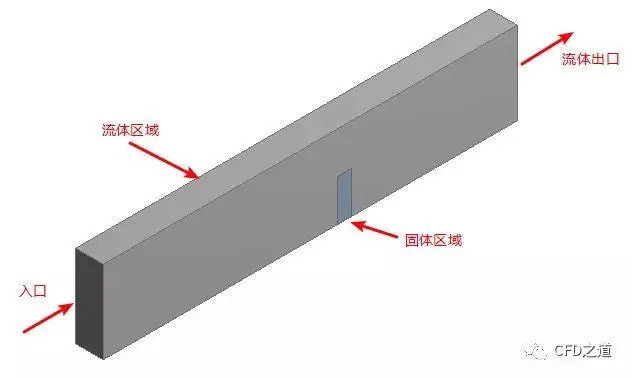

案例模型如下图所示。

流体入口为时间相关的速度边界，其描述为：

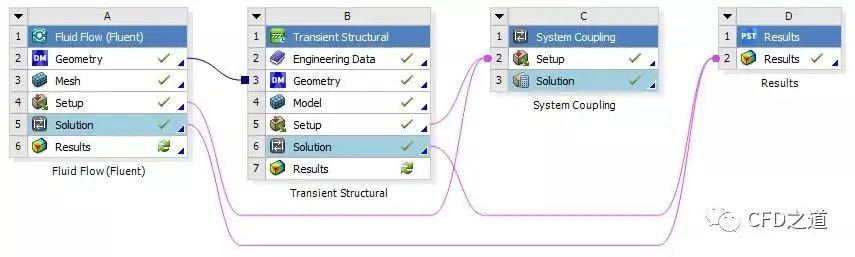

搭建计算流程如下图所示。

2 流体部分处理

这里简单描述流体计算设置。

• 划分计算网格如下图所示

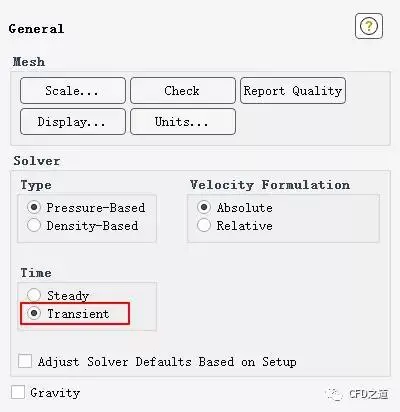

• 激活Transient采用瞬态计算

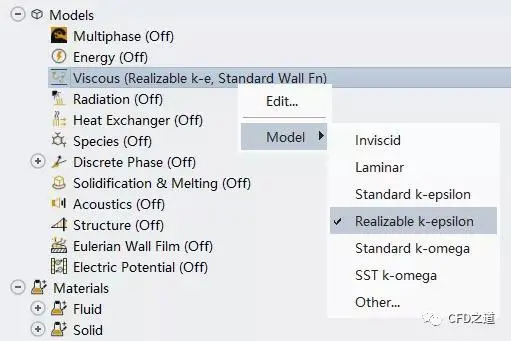

• 采用Realizable k-epsilon湍流模型

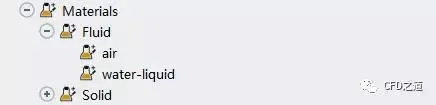

• 添加材料water_liquid

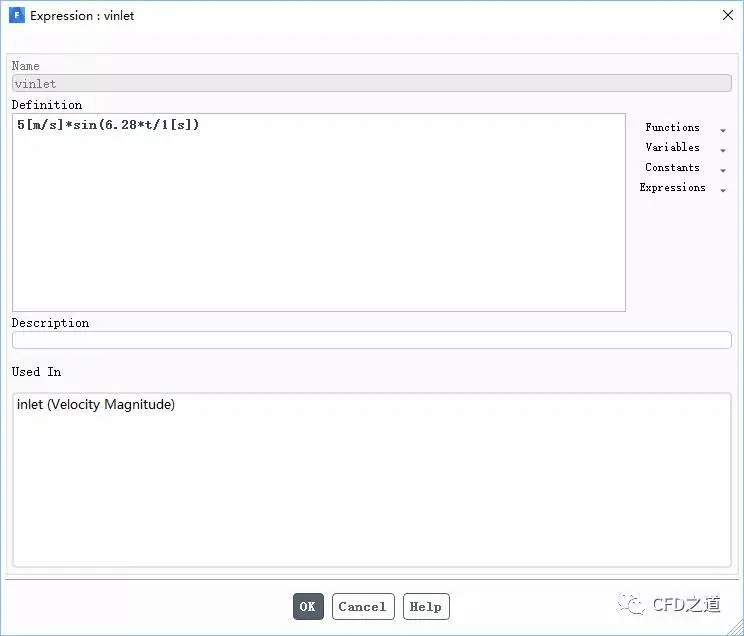

• 新建表达式vinlet，定义为5[m/s]*sin(6.28*t/1[s])

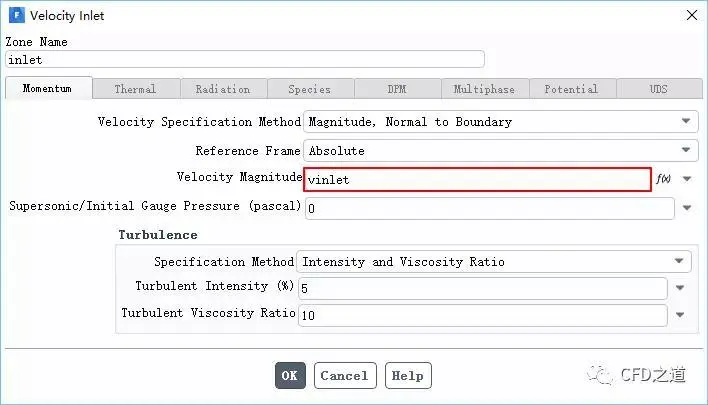

• 设置入口速度为vinlet

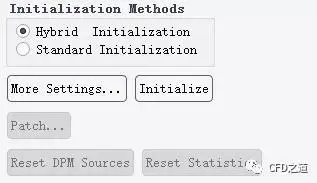

• 初始化计算

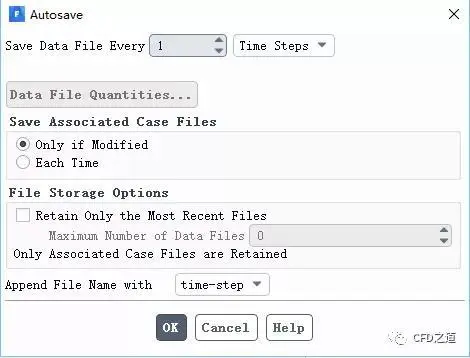

• 设置自动保存

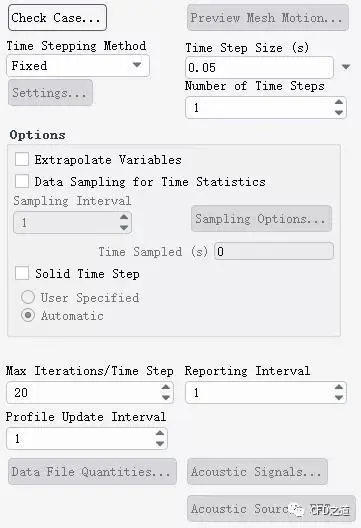

• 设置内迭代次数为20

3 结构计算设置

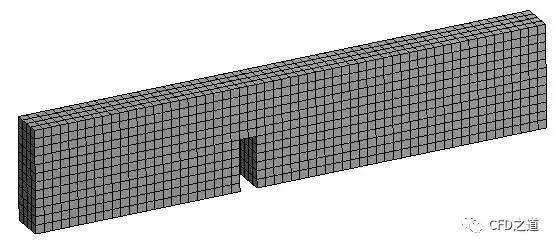

• 创建计算网格

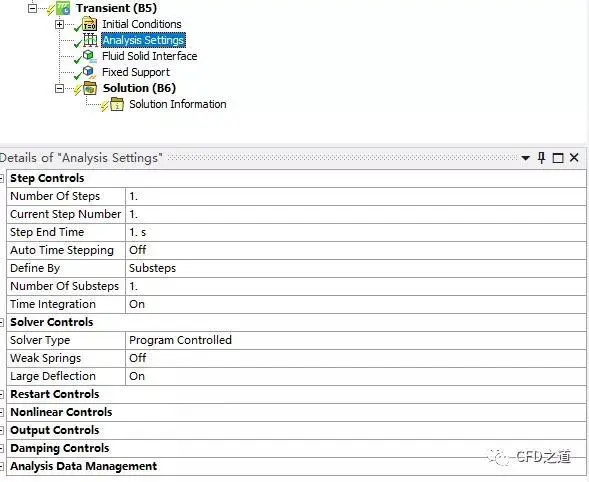

• 设置Analysis Settings，如下图所示

• 设置Fluid Solid Interface，选择如下图所示三个面
