作者：CFD之道

本案例演示利用Fluent + Mechanical + System Coupling实现单向瞬态流固耦合计算。

1 问题描述

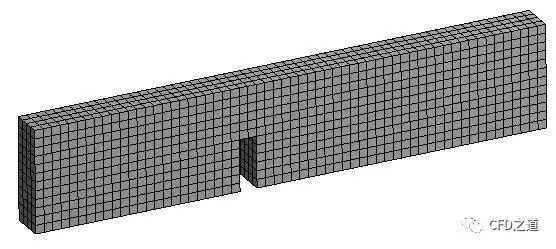

案例模型如下图所示。

流体入口为时间相关的速度边界，其描述为：

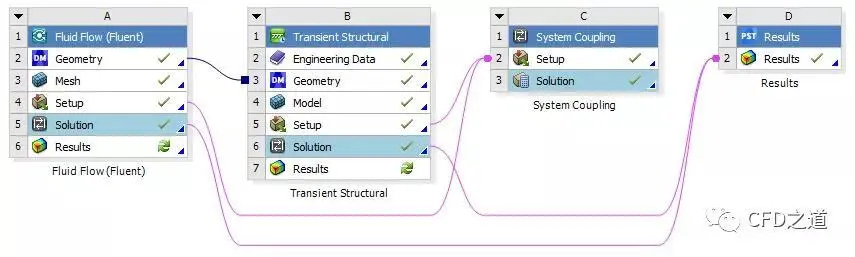

搭建计算流程如下图所示。

2 流体部分处理

这里简单描述流体计算设置。

• 划分计算网格如下图所示
•
• 激活Transient采用瞬态计算
•

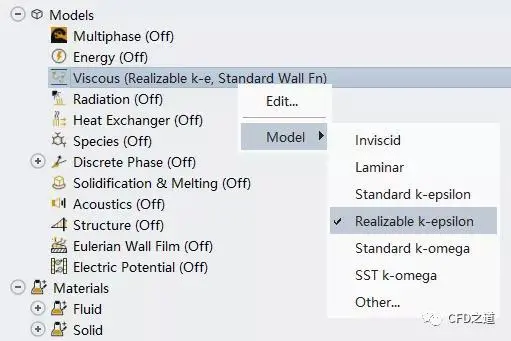

• 采用Realizable k-epsilon湍流模型
•
• 添加材料water_liquid
•
• 新建表达式vinlet，定义为5[m/s]*sin(6.28*t/1[s])
•

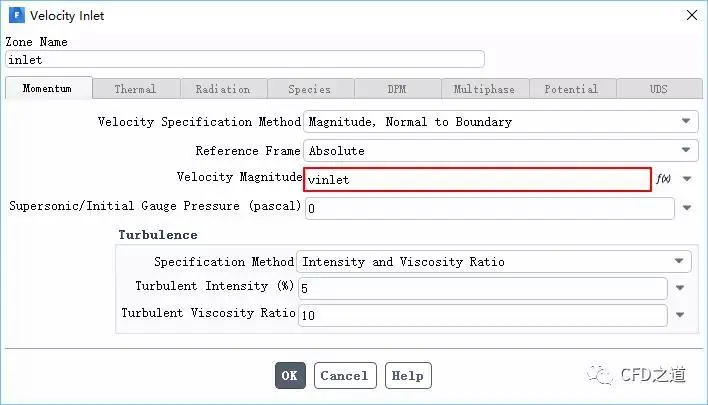

• 设置入口速度为vinlet
•
• 初始化计算
•

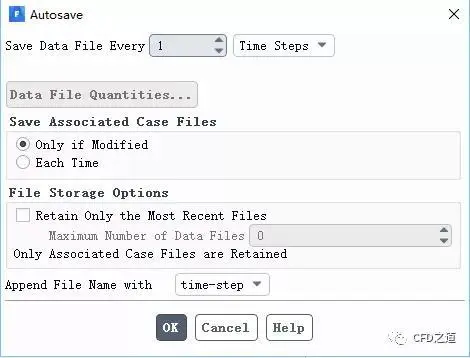

• 设置自动保存
•

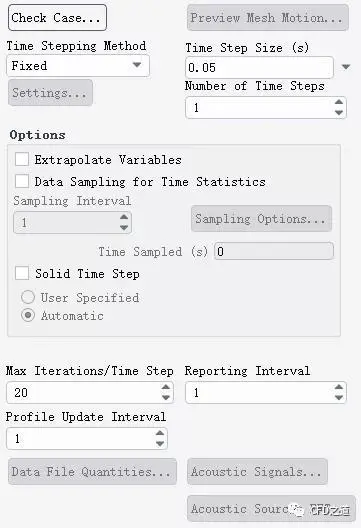

• 设置内迭代次数为20
•

3 结构计算设置

• 创建计算网格
•

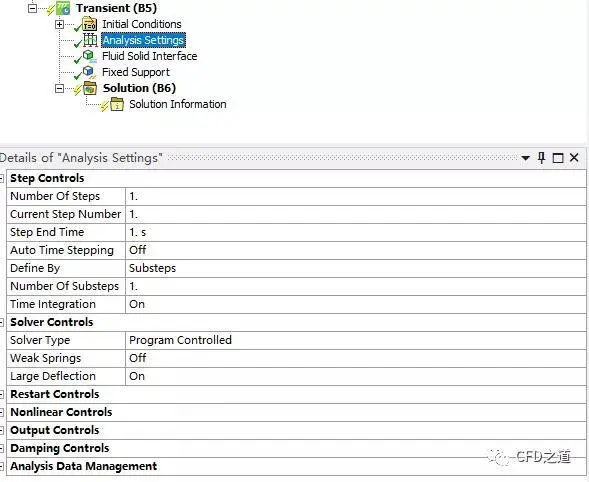

• 设置Analysis Settings，如下图所示
•
• 设置Fluid Solid Interface，选择如下图所示三个面

（复制以下链接到浏览器打开，阅读完整全文）

https://www.fangzhenxiu.com/post/297138/?inviteCode=z3cyn52KaDHYS
