从零开始：FLUENT通气搅拌器内气液三相流仿真教程

案例介绍

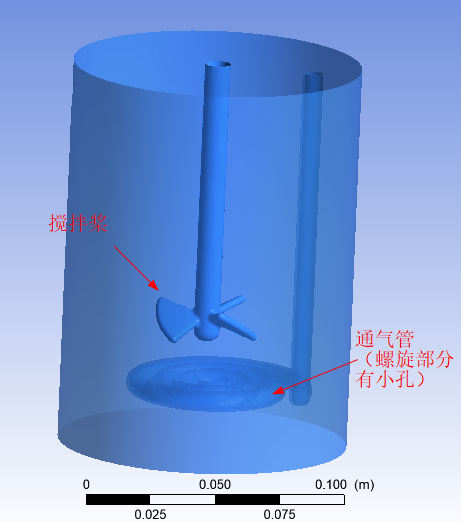

下图搅拌器，初始液面距离顶部为2cm（即顶部2cm空间实际充满气体，本例仿真中使用Pacth功能定义初始液面）。搅拌器中插有一根螺旋管（螺旋管上有小孔），由该管向搅拌器内通往二氧化碳气体，模拟搅拌器中二氧化碳气体分布。

ANSYS  MESH网格

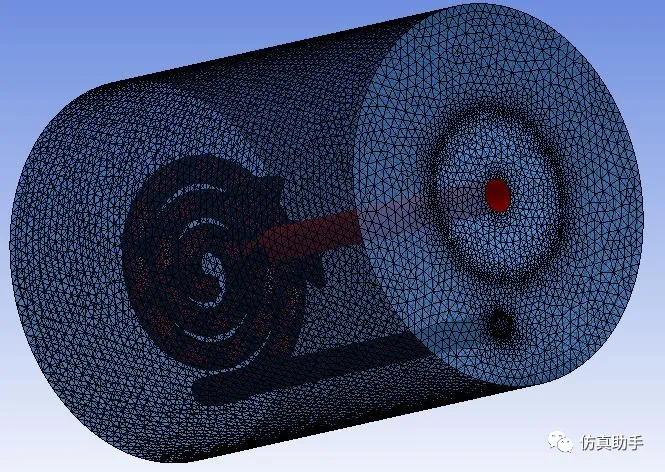

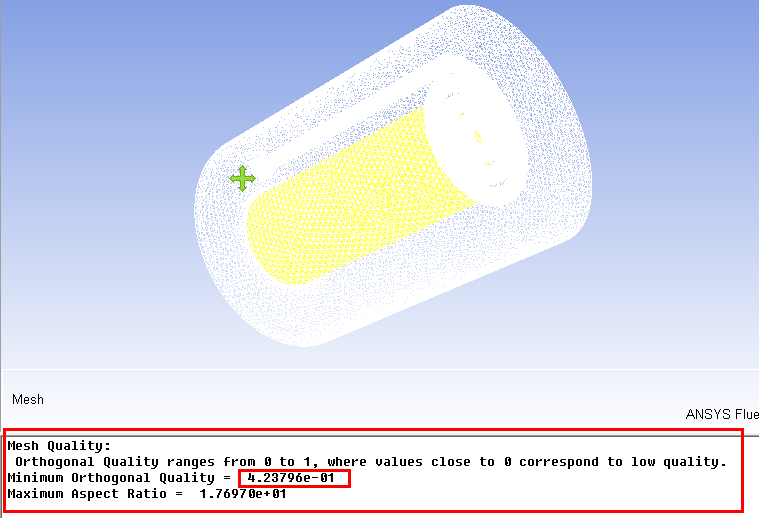

制作时，可对网格施加一定的控制（如添加曲率、邻近网适控制，设置体、面或线的网格尺寸或局部加密等），得到较为精细的网格，以便得到更优质的结果。经精细控制后的网格如下两张图，FLUENT检测的网格质量大于0.42（质量非常好）。

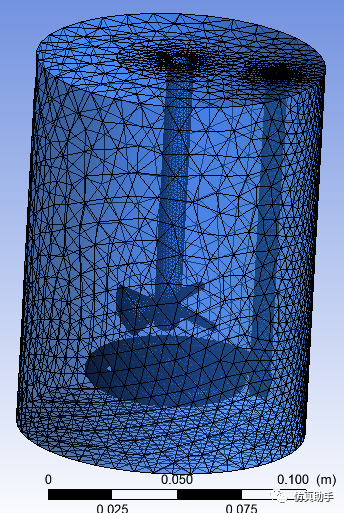

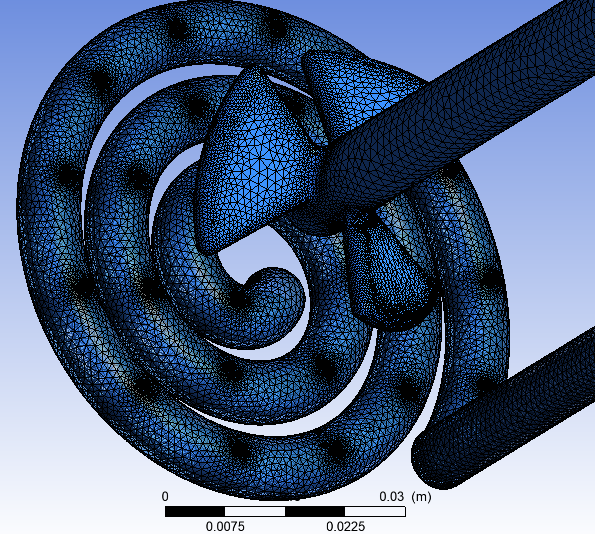

作为一个案例，为快速演示过程，计算时使用的是自动网格，仅对气体出口小孔等部分有一定加密，如下面两张图。整体网格做得比较大，很粗略（计算得比较快）。

FLUENT15.0仿真

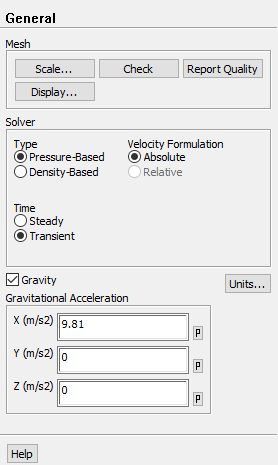

1、瞬态计算

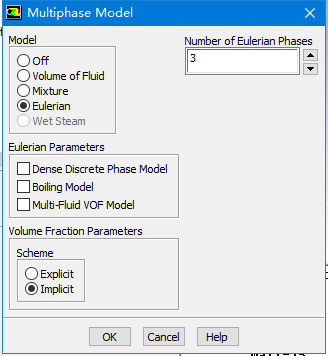

2、欧拉三相流（水、空气和二氧化碳）

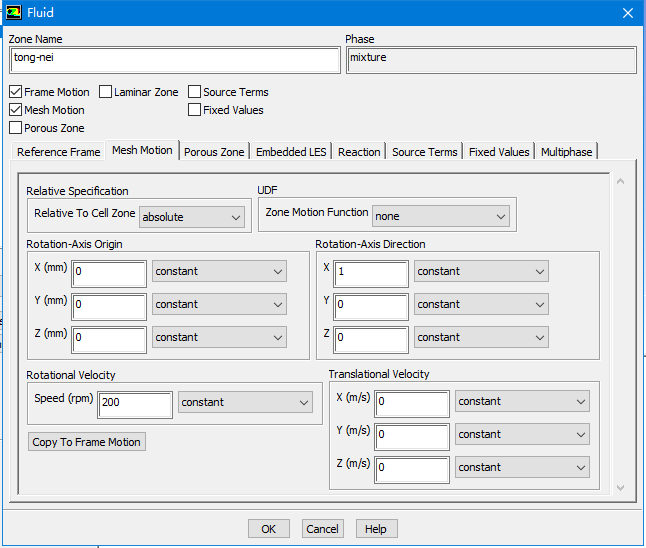

3、设置转速200r/min

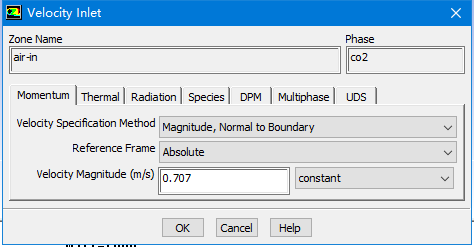

4、设置二氧化碳的入口速度0.707m/s

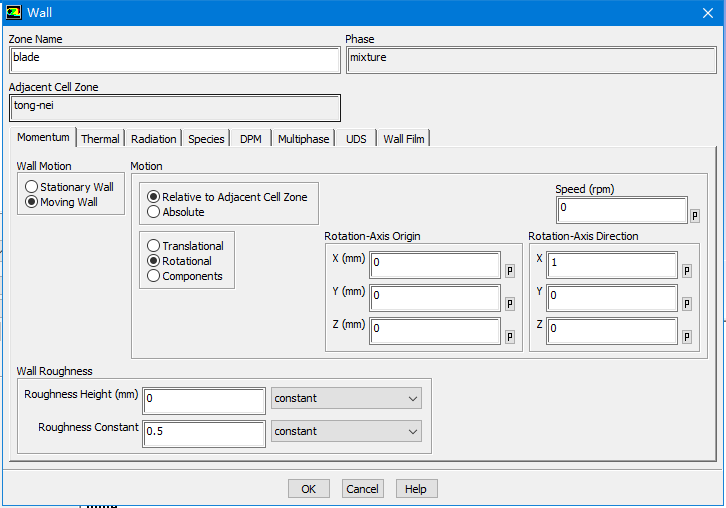

5、设定叶片旋转条件

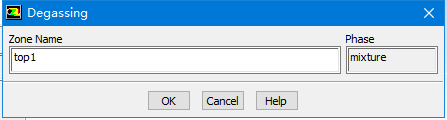

6、设置顶部排气边界

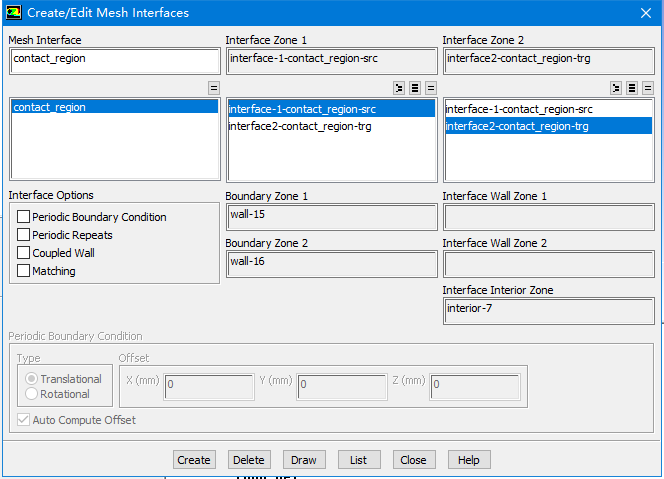

7、设置interface

8、patch初始液面

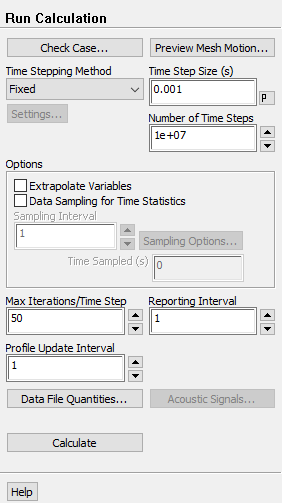

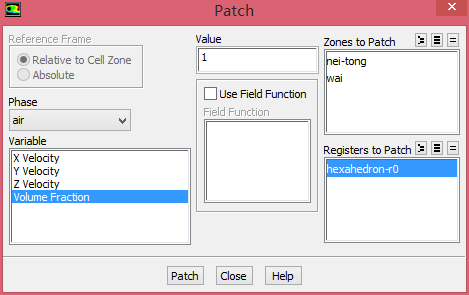

9、初始化后设置时间步长并计算

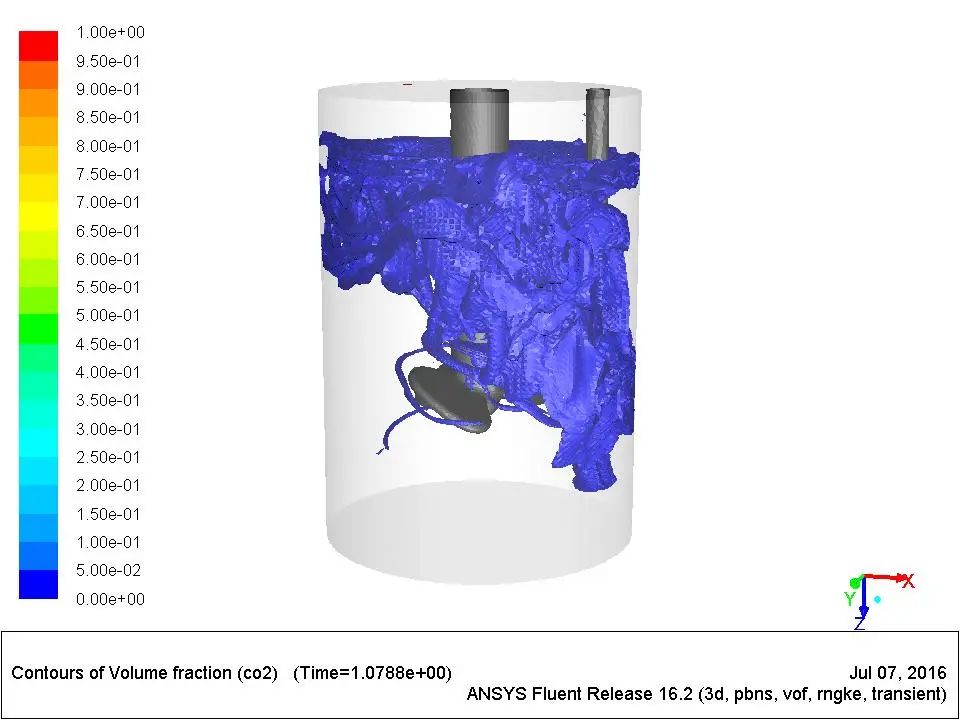

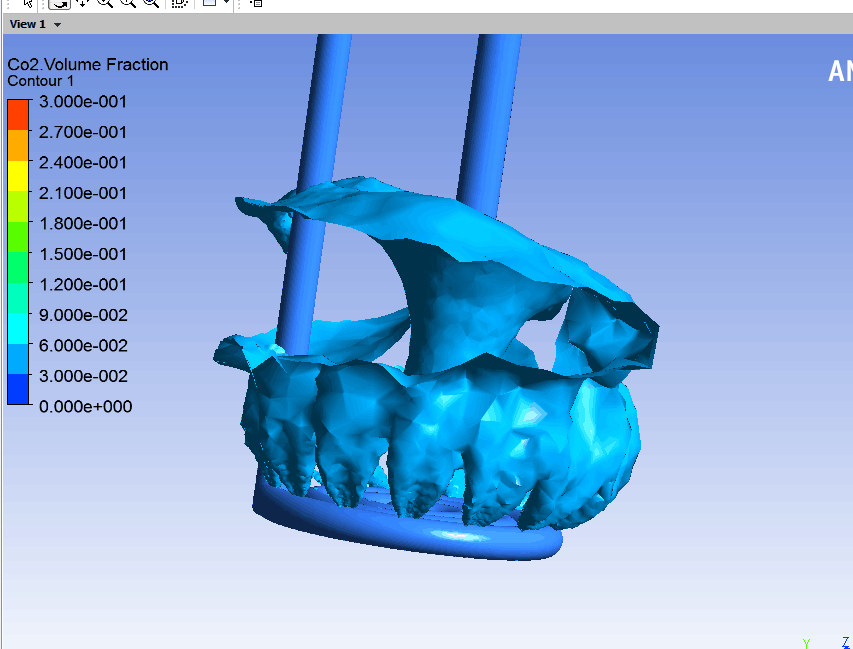

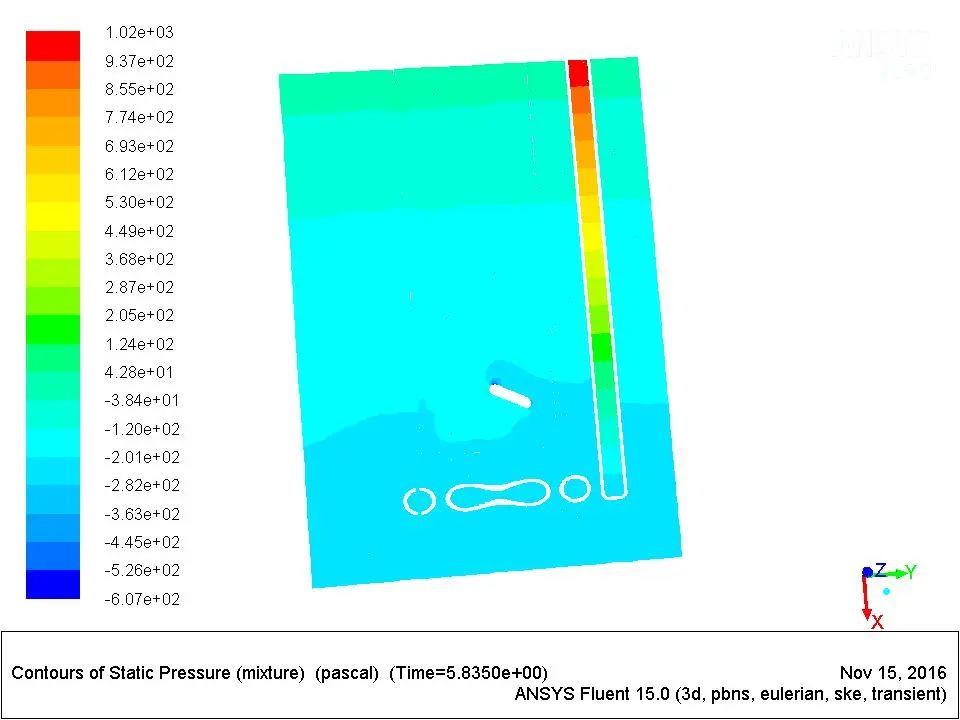

基本结果（只展示了二氧化碳分布）

计算演示使用的网格是优化前粗糙网格（计算快，但网格很一般），所以仿真的结果自然一般，但前述的仿真过程能够参考，并可通过优化网格得到较优结果。

使用软件ANSYS WORKBENCH15.0，其它版本软件可类推（界面不一定相同）。
