FLUENT气液两相混合流动模拟技术

本教程将通过一个完整的三维瞬态计算流体动力学模拟过程，模拟气液混合流动问题。

1启动Workbench并建立分析项目

1）在Windows系统下执行“开始”→“所有程序”→ANSYS 19.2→Workbench命令，启动Workbench 19.2，进入ANSYS Workbench 19.2界面。

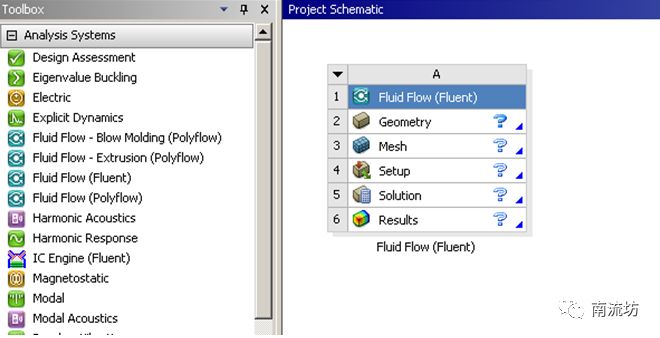

2）双击主界面Toolbox（工具箱）中的Analysis systems→Fluid Flow（Fluent）选项，即可在项目管理区创建分析项目A。

2 导入几何体

1）在A2栏的Geometry上单击鼠标右键，在弹出的快捷菜单中选择Import Geometry→Browse命令，此时会弹出“打开”对话框。

2）在弹出的“打开”对话框中选择文件路径，导入几何体文件。

3 划分网格

1）双击A3栏Mesh项，进入Meshing界面，在该界面下进行模型的网格划分。

2）依次右键选择模型出入口边界，在弹出的快捷菜单中选择Create Named Selection，弹出Selection Name对话框，分别命名为inlet_air，inlet_water和outlet，单击OK按钮确认。

3）网格参数设置，在Quality中，Smoothing选择High。

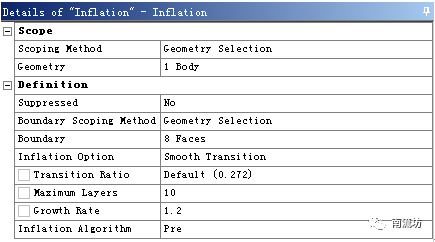

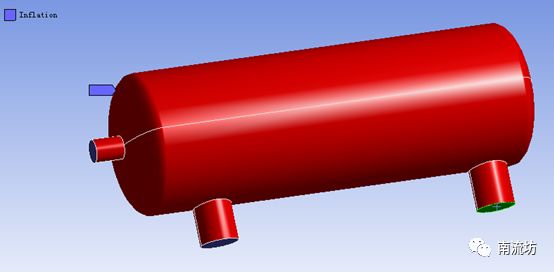

4）右键单击模型树中Mesh选项，选择Insert->Sizing，Geometry选择右侧罐体，Maximum Layers中填入10。

5）右键单击模型树中Mesh选项，选择快捷菜单中的Generate Mesh选项，开始生成网格。

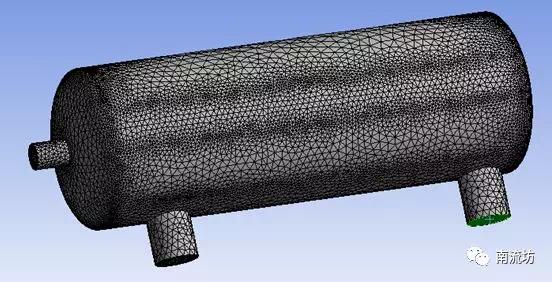

6）网格划分完成以后，单击模型树中Mesh项可以在图形窗口中查看网格。

7）执行主菜单File→Close Meshing命令，退出网格划分界面，返回到Workbench主界面。

8）右键单击Workbench界面中A3 Mesh项，选择快捷菜单中的Update项，完成网格数据往Fluent分析模块中的传递。

4 设置材料

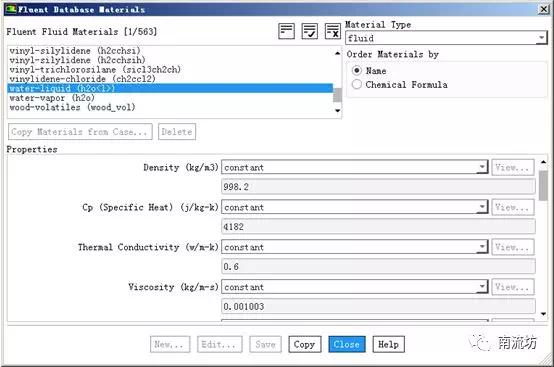

1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择water liquid单击Copy按钮确认。

5 定义模型

1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

2）单击命令结构树中General按钮，弹出General（总体模型设定）面板。在SolverTime中选择Transient。勾选Gravity，在Z中填入-9.81m/s2。

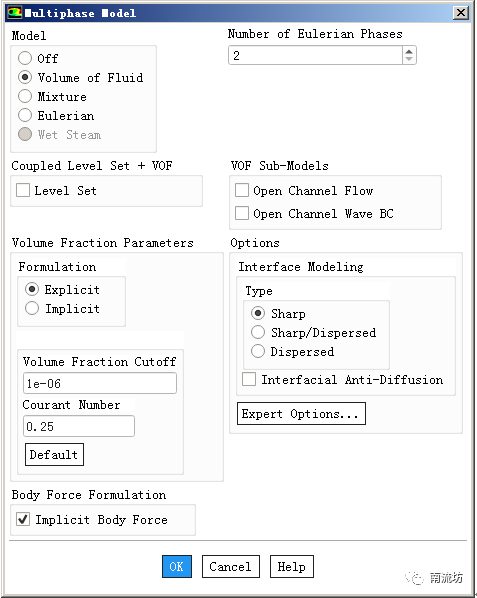

3）在模型设定面板Models中双击Multiphase按钮，弹出Multiphase Model（多相流模型）对话框，选择VOF，勾选Implicit Body Force，单击OK按钮确认并关闭对话框。

4）在模型设定面板Models中双击Multiphase下的Phases按钮，弹出Phase（多相流设置）对话框，Phase-1保持默认。在Phase-2对话框中，Phase Material选择water-liquid，单击OK按钮确认并关闭对话框。

5）在模型设定面板Models中双击Viscous按钮，弹出Viscous Model（湍流模型）对话框，在Model中选择Standard k-epsilon(2eqn)，单击OK按钮确认并关闭对话框。

6 设置边界条件

1）单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

2）在边界条件面板中，双击inlet_air弹出边界条件设置对话框。Velocity Magnitude输入0.1，单击OK按钮确认退出。

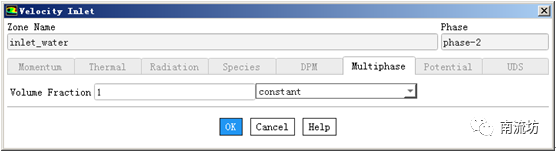

3）在边界条件面板中，双击inlet_water弹出边界条件设置对话框。Velocity Magnitude输入0.15。Phase选择Phase-2，在Multiphase选项卡中Volume Fraction填入1，单击OK按钮确认退出

7 初始条件

1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。Initialization Methods中选择Hybrid Initialization，单击Initialize按钮进行初始化。

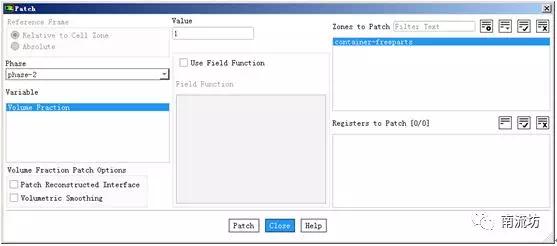

2）在Solution Initialization（初始化设置）面板中，单击Patch按钮，弹出Patch对话框，Phase选择phase-2，Variable中选择Volume Fraction，在Value中填入1，单击Patch按钮。

8 计算求解

1）单击主菜单中Solve→Run Calculation按钮，弹出Run Calculation（运行计算）面板。在Time Step Zize中输入0.0005，Number of Iterations中输入1000，单击Calculate开始计算。

9 结果后处理

1）双击C4栏Results项，进入CFD-Post界面。

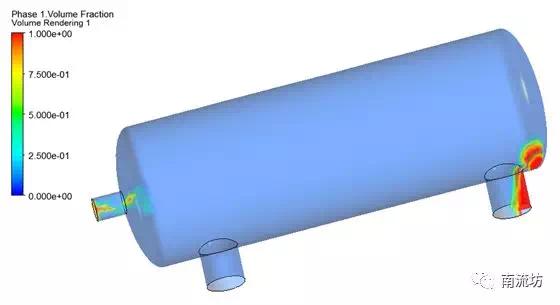

2）单击任务栏中Volume Rendering按钮，在设定面板中Variable选择Phase 1.Volume Fraction，在Resolution中填入200，单击Apply按钮确认。
