FLUENT在混合流体中颗粒动态行为的模拟

本教程演示了如何使用VOF模型和非定常离散相模型来模拟混合流体中颗粒的运动。





1 启动Workbench并建立分析项目

1)在Windows系统下执行“开始”→“所有程序”→ANSYS 19.2→Workbench命令,启动Workbench 19.2,进入ANSYS Workbench 19.2界面。

2)双击主界面Toolbox(工具箱)中的Analysis systems→Fluid Flow(Fluent)选项,即可在项目管理区创建分析项目A。



2 导入几何体

1)在A2栏的Geometry上单击鼠标右键,在弹出的快捷菜单中选择Import Geometry→Browse命令,此时会弹出“打开”对话框。

2)在弹出的“打开”对话框中选择文件路径,导入几何体文件。



3划分网格

1)双击A3栏Mesh项,进入Meshing界面,在该界面下进行模型的网格划分。

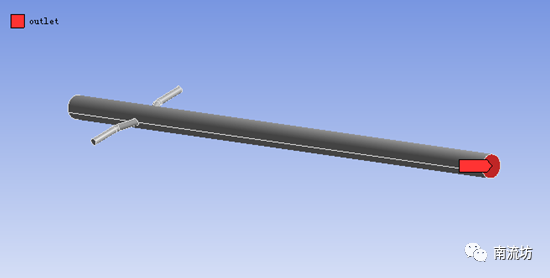

2)依次右键选择模型三个入口边界和一个出口边界,在弹出快捷菜单中选择Create Named Selection,弹出Selection Name对话框,输入名称inlet1,inlet2,inlet3和outlet,单击OK按钮确认。

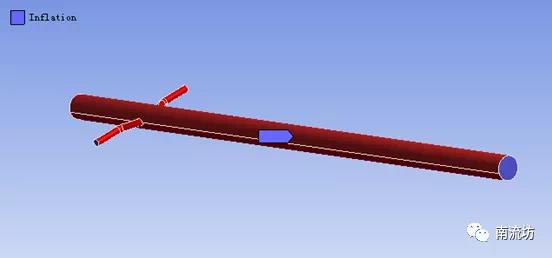

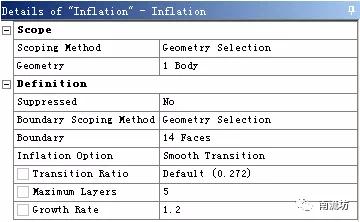

3)右键单击模型树中Mesh选项,依次选择Mesh→Insert→Inflation。boundary选择管道壁面,在Maximum Layers中输入5






4)右键单击模型树中Mesh选项,依次选择Mesh→Insert→Sizing。Geometry选择整个管道体,在Element size中输入0.01。




5)网格参数设置,在Assembly Meshing中,Method选择CutCell,在Sizing中,Max Size填入4.8E-02,Curvature Min Size填入3e-03在Quality中,Smoothing选择High。




6)右键单击模型树中Mesh选项,选择快捷菜单中的Generate Mesh选项,开始生成网格。

7)网格划分完成以后,单击模型树中Mesh项可以在图形窗口中查看网格。



8)执行主菜单File→Close Meshing命令,退出网格划分界面,返回到Workbench主界面。

9)右键单击Workbench界面中A3 Mesh项,选择快捷菜单中的Update项,完成网格数据往Fluent分析模块中的传递。



4 设置材料
1)双击A4栏Setup项,打开Fluent Launcher对话框,单击OK按钮进入FLUENT界面。

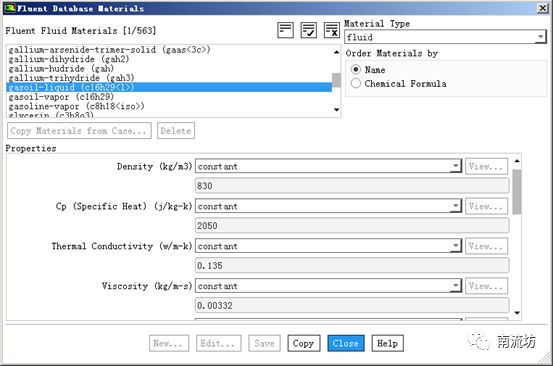

2)单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框,选择water liquid和gasoil liquid,单击Copy按钮确认。







5 定义模型

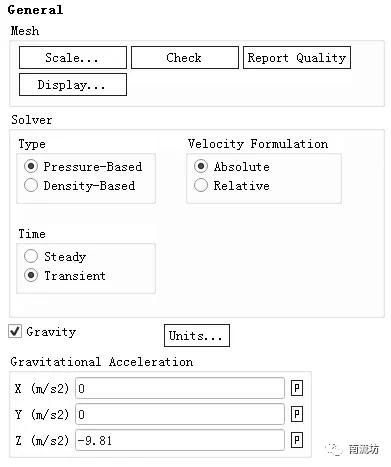

1)单击命令结构树中General按钮,弹出General(总体模型设定)面板。在SolverTime中选择Transient。勾选Gravity,在Z中填入-9.81m/s2。

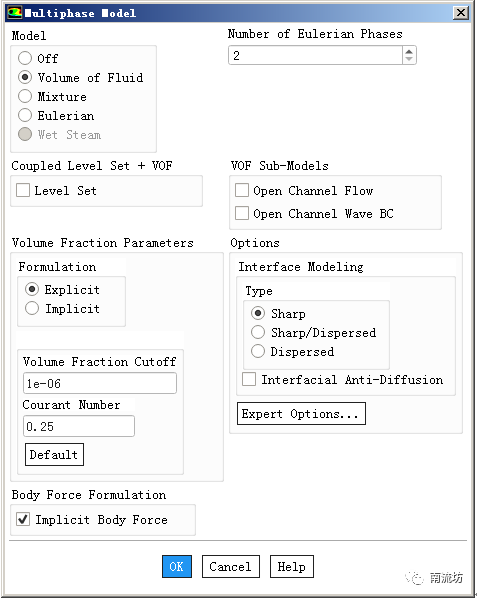

2)在模型设定面板Models中双击Multiphase按钮,弹出Multiphase Model(多相流模型)对话框,选择VOF,勾选Implicit Body Force,单击OK按钮确认并关闭对话框。




3)在模型设定面板Models中双击Multiphase下的Phases按钮,弹出Phase(多相流设置)对话框,在Phase-1对话框中,Phase Material选择gasoil-liquid,在Phase-2对话框中,Phase Material选择water-liquid,单击OK按钮确认并关闭对话框。

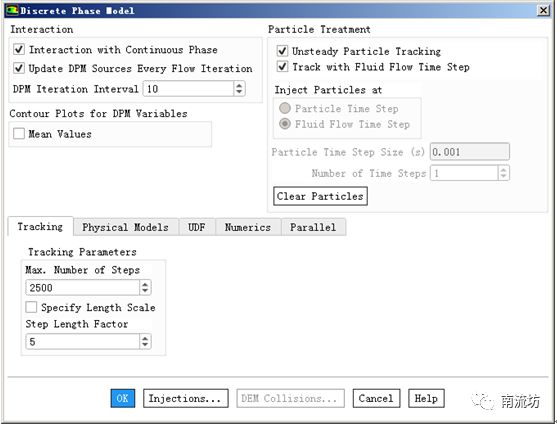

4)在模型设定面板Models中双击Discrete Phase按钮,弹出Discrete Phase Model(离散相模型)对话框,在DPM Interation Interval处输入10,Max. Number of steps处输入2500。




5)在Discrete Phase Model对话框中,单击Injections按钮,弹出Injections对话框,单击Create按钮弹出Set Injection Properties对话框。

Injection Type选择Surface,Release of surfaces选择inlet1和inlet2,勾选Scale Flow rate by face area和Inject using normal direction,Diameter填入0.0001,Stop Time填入1,单击OK按钮确认并关闭对话框。

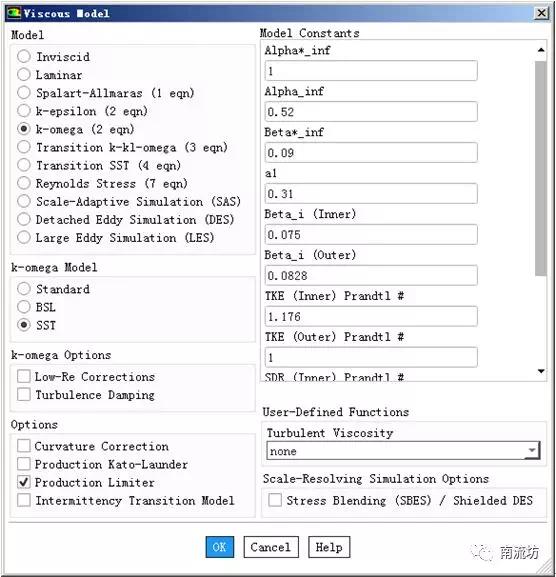

6)在模型设定面板Models中双击Viscous按钮,弹出Viscous Model(湍流模型)对话框,在Model中选择SST k-omega(2eqn),单击OK按钮确认并关闭对话框。





6 设置边界条件
1)单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

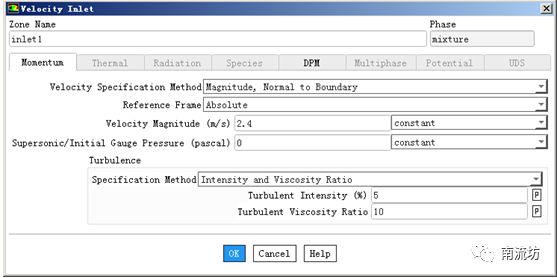

2)在边界条件面板中,双击gas_inlet弹出边界条件设置对话框。Velocity Magnitude输入2.4,单击OK按钮确认退出。

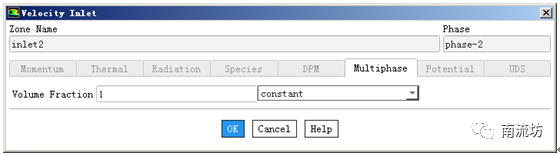

3)在边界条件面板中,双击inlet2弹出边界条件设置对话框。Velocity Magnitude输入2.5。Phase选择Phase-2,在Multiphase选项卡中Volume Fraction填入1,单击OK按钮确认退出。






4)边界inlet3的设置同inlet2。




7 初始条件

1)单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。Initialization Methods中选择Hybrid Initialization,单击Initialize按钮进行初始化。



8计算求解

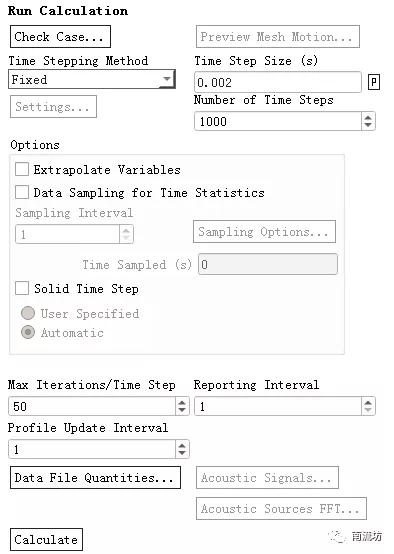

1)单击主菜单中Solve→Run Calculation按钮,弹出Run Calculation(运行计算)面板。在Time Step Zize中输入0.002,Number of Iterations中输入1000,单击Calculate开始计算。



2)计算收敛完成后,单击单击主菜单中File→Close Fluent按钮退出FLUENT界面。





9 结果后处理

1)双击C4栏Results项,进入CFD-Post界面。

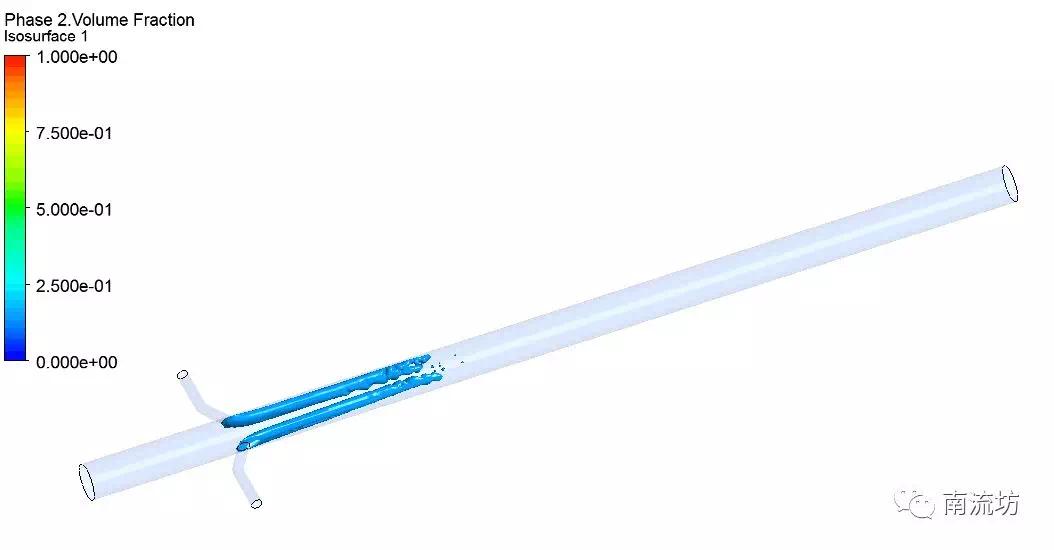

2)单击任务栏中Local->Isosurface按钮,弹出等值面设定面板。Variable选择Phase 2.Volume Fraction,在Value中填入0.15,单击Apply按钮确认。
