本教程演示了管道内固体颗粒随气流运动的设置和求解。几何模型为二维模型。

1   启动Workbench并建立分析项目

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 19.2→Workbench命令，启动Workbench 19.2，进入ANSYS Workbench 19.2界面。

（2）双击主界面Toolbox（工具箱）中的Analysis systems→Fluid Flow（Fluent）选项，即可在项目管理区创建分析项目A。

2   导入几何体

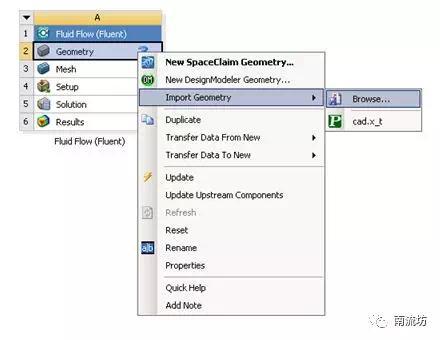

（1）在A2栏的Geometry上单击鼠标右键，在弹出的快捷菜单中选择Import Geometry→Browse命令，此时会弹出“打开”对话框。

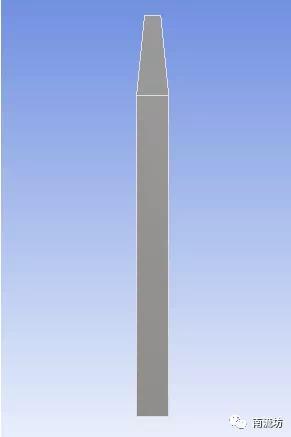

（2）在弹出的“打开”对话框中选择文件路径，导入几何体文件。

3   划分网格

（1）双击A3栏Mesh项，进入Meshing界面，在该界面下进行模型的网格划分。

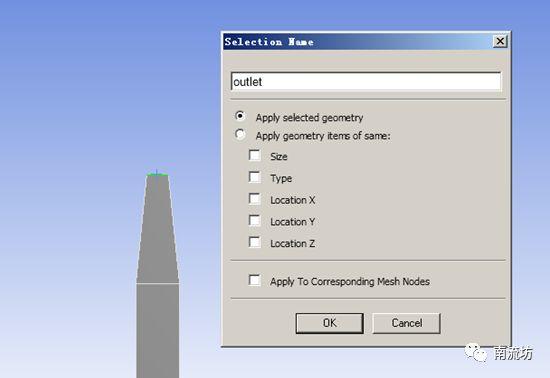

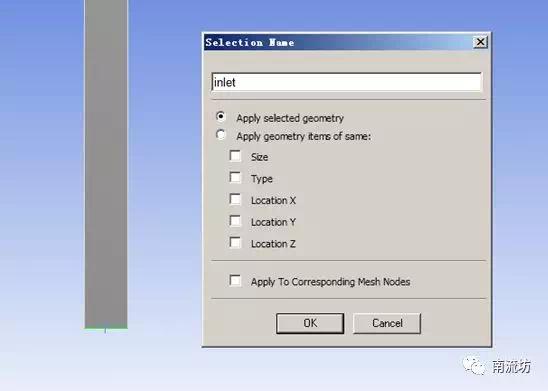

（2）依次右键选择模型下边界和上边界，在弹出的如图16-79所示的快捷菜单中选择Create Named Selection，弹出如图16-80所示的Selection Name对话框，输入名称inlet和outlet，单击OK按钮确认。

（3）设置网格尺寸为0.01m。在Quality中，Smoothing选择High。

（4）右键单击模型树中Mesh选项，选择快捷菜单中的Generate Mesh选项，开始生成网格。

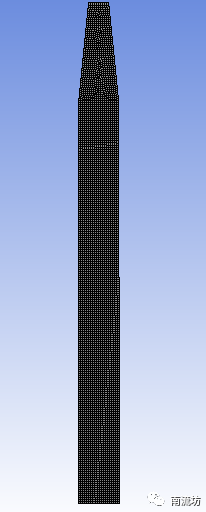

（5）网格划分完成以后，单击模型树中Mesh项可以在图形窗口中查看网格。

（6）执行主菜单File→Close Meshing命令，退出网格划分界面，返回到Workbench主界面。

（7）右键单击Workbench界面中A3 Mesh项，选择快捷菜单中的Update项，完成网格数据往Fluent分析模块中的传递。

4   定义模型

（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

（2）单击命令结构树中General按钮，弹出General（总体模型设定）面板。在SolverTime中选择Transient。勾选Gravity，在Y中填入-9.81m/s2。

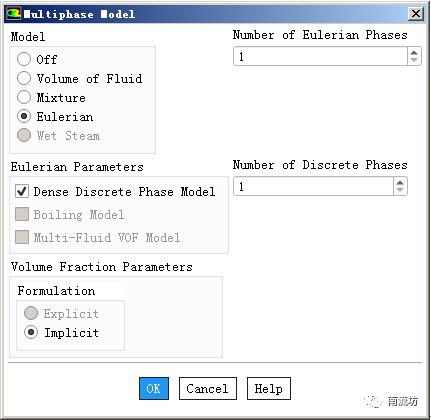

（3）在模型设定面板Models中双击Multiphase按钮，弹出Multiphase Model（多相流模型）对话框，选择Eulerian，在Eulerian Parameters中选择Dense Discrete Phase Model，单击OK按钮确认并关闭对话框。

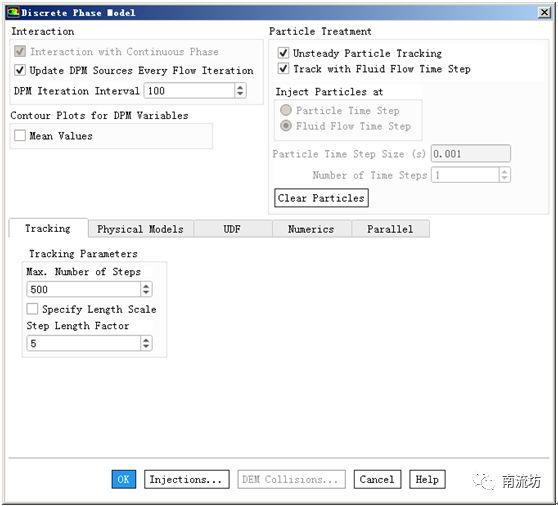

（4）在模型设定面板Models中双击Discrete Phase按钮，弹出Discrete Phase Model（离散相模型）对话框，在DPM Interation Interval处输入100。

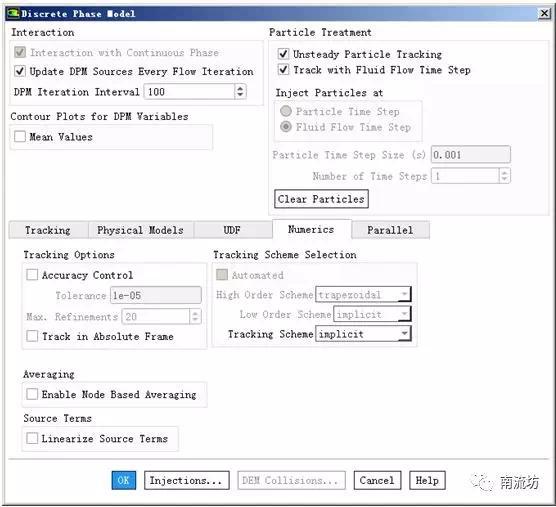

在Numerics选项卡中，取消选择Accuracy Control，Tracking Scheme选择implicit。

（5）在Discrete Phase Model对话框中，单击Injections按钮，弹出Injections对话框，单击Create按钮弹出Set Injection Properties对话框。

Injection Type选择group，Numbers of Streams填入20，Diameter Distribution选择rosin-rammler，X-Position的First Point和Last Point均填入0.1，Y-Position的First Point和Last Point均填入0.375，X-Velocity的First Point和Last Point均填入1，Stop Time填入1000，Total Flow Rate填入0.4，Min. Diameter填入9e-05，Max. Diameter填入0.00016，Mean. Diameter填入0.00013，Spread Parameter填入9.6。

在Physical Models选项卡中，Drag Law选择Syamlal-Obrien，单击OK按钮确认并关闭对话框。

在Discrete Phase Model对话框中，单击OK按钮确认并关闭对话框。
