Fluent Meshing到Fluent仿真计算全流程详解

1 网格划分

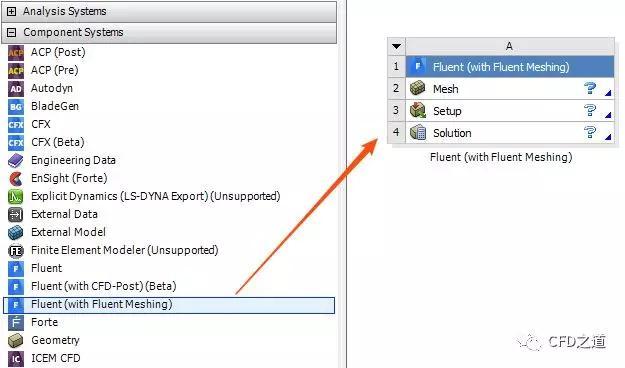

  • 启动ANSYS Workbench 2019 R2,添加模块Fluent(with Fluent Meshing)

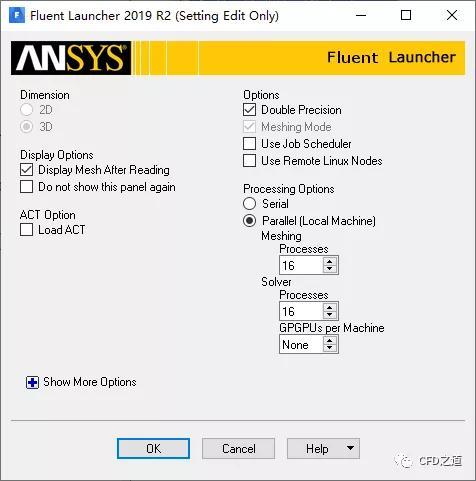

  • 双击A2单元格启动Fluent,如下图所示开启并行计算

  •   注:Fluent Meshing在并行模式下生成网格速度更快

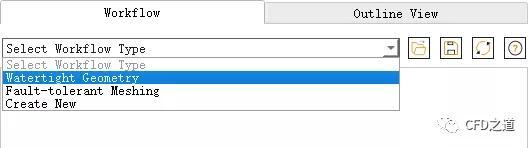

  • 进入Fluent Meshing后,如下图所示,选择watertight Geometry列表项启用网格生成流程

1.1 导入几何

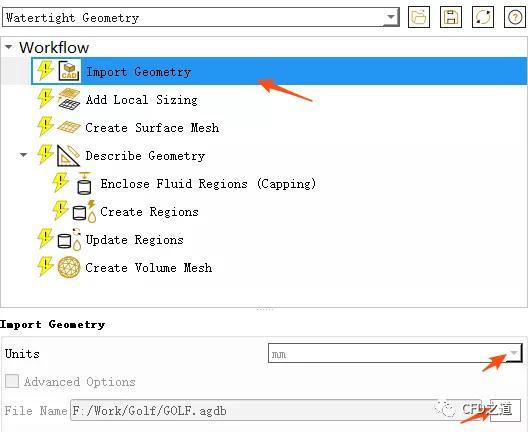

  • 选择节点Import Geometry,下方面板中保持Units为mm
  • 点击File Name右侧的文件浏览按钮,添加几何文件GOLF.agdb

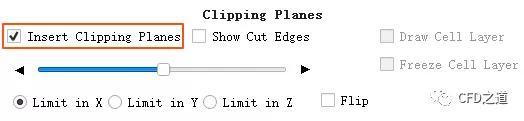

此时可如下图所示点开Insert Clipping Planes查看区域内部几何。


内部几何如下图所示。


1.2 设置局部尺寸

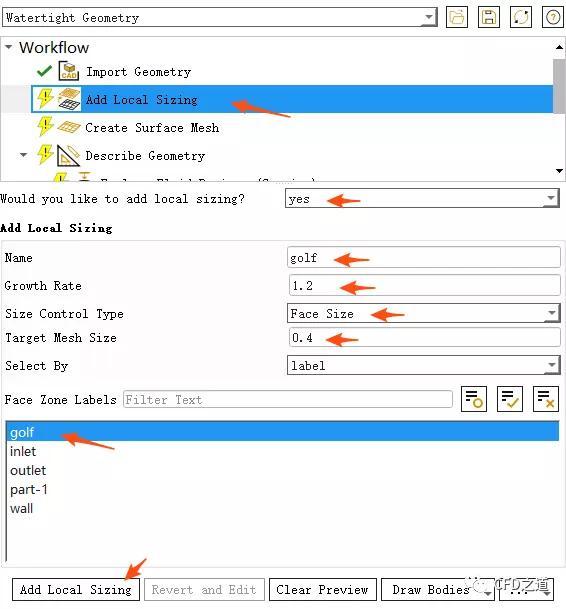

  • 选中节点Add Local Sizing,下方面板中如下图所示进行设置
  • 设置Would you like to add local sizing为yes
  • 设置Name为golf
  • 指定Growth Rate为1.2
  • 指定Size Control Type为Face Size
  • 指定Target Mesh Size为0.4
  • 选择列表项golf
  • 点击按钮Add Local Sizing创建局部网格尺寸

  •   注:局部网格尺寸可用于网格局部加密


1.3 创建面网格

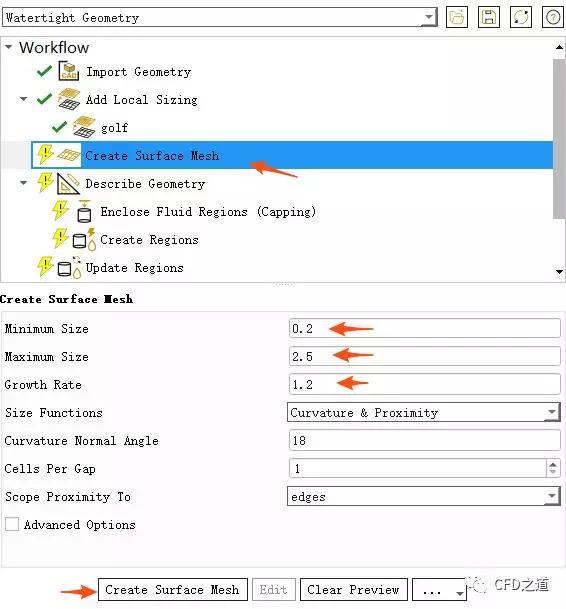

  • 选择节点Create Surface Mesh,其他参数如下图所示进行设置
  • 设置Minimum Size为0.2
  • 设置Maxmimum Size为2.5
  • 设置Growth Rate为1.2
  • 其他参数保持默认设置,点击按钮Create Surface Mesh创建面网格

1.4 描述几何

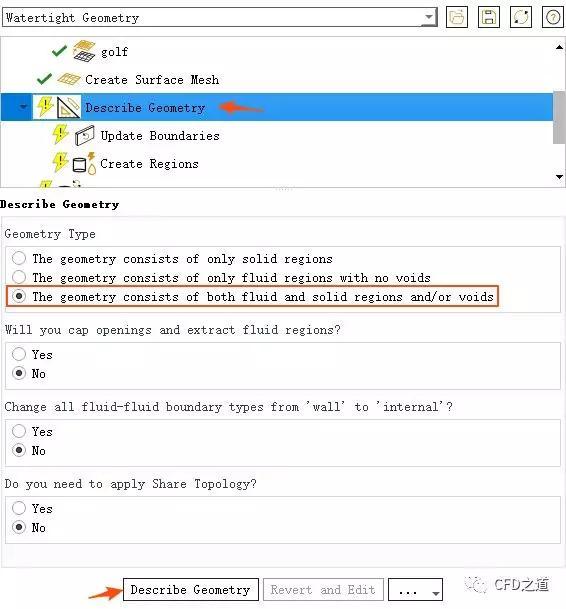

  • 选择节点Describe Geometry
  • 设置Geometry Type为The geometry consists of both fluid and solid regions and/or voids
  • 其他参数保持默认设置,点击按钮Describe Geometry

1.5 Update Boundaries

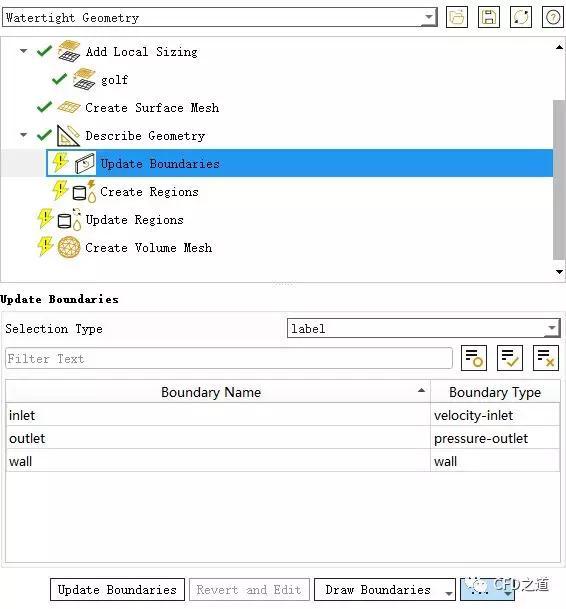

  • 选择节点Update Boundaries,如下图所示,保持默认设置
  • 点击下方按钮Update Boudaries更新几何边界
  •

注:这里的几何模型提前在DM中进行了命名处理。


1.6 Create Regions

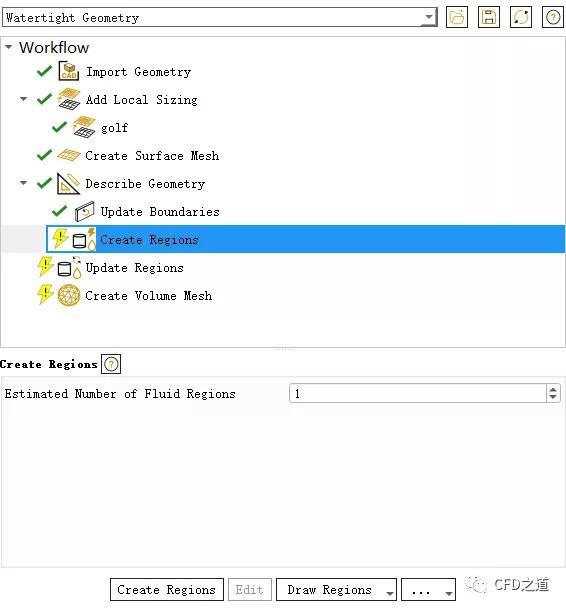

  • 选择节点Create Regions,如下图所示,设置Estimated Number of Fluid Regions为1
  • 点击按钮Create Regions创建区域

1.7 Update Regions

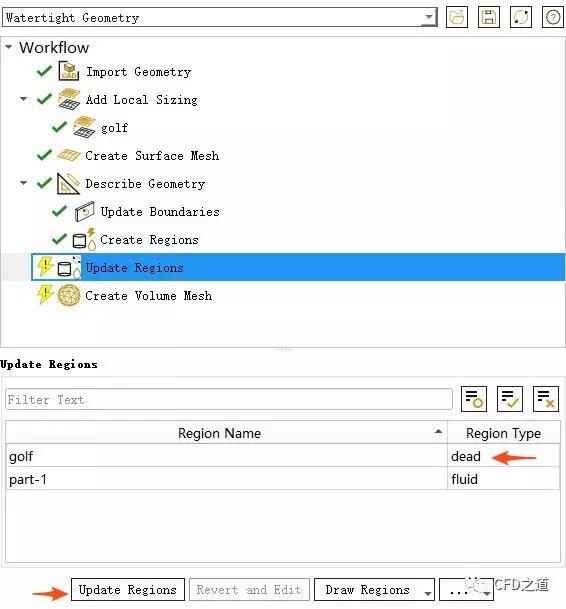

  • 选择模型树节点Update Regions
  • 下方面板设置golf为dead
  • 点击按钮Update Regions创建计算区域

 注:类型为dead的区域不会生成体网格

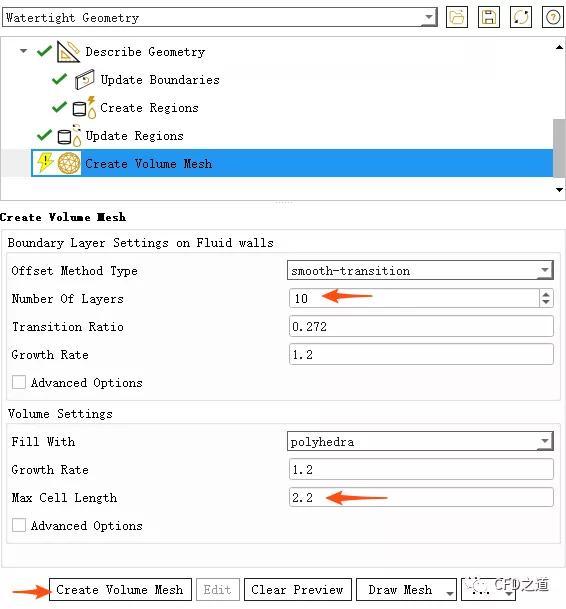

1.8 创建体网格

  • 选择模型树节点Create Volume Mesh
  • 设置Number of Layers为10
  • 设置Fill With为polyhedra以生成多面体网格
  • 其他参数如下图所示设置,点击按钮Create Volume Mesh创建网格

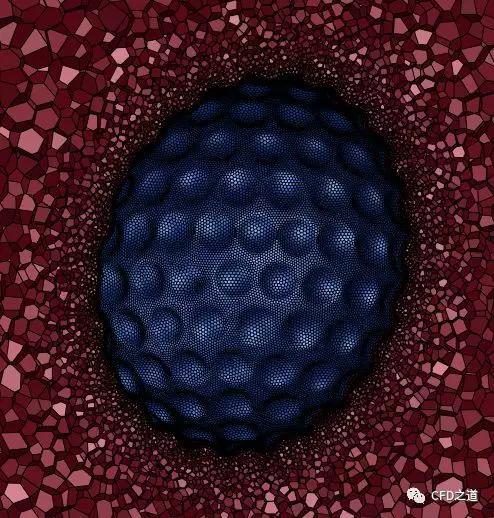

最终生成的网格如图所示(球体局部网格)。

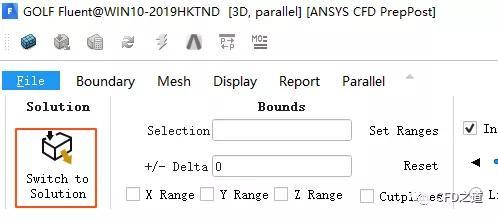

  • 点击按钮Switch to Solution切换至Fluent求解模式
