Fluent Meshing案例展示:从CAD到网格的转换与优化

本文演示在Fluent Meshing中导入CAD几何模型并生成流体计算网格的基本流程。

  • 启动Fluent Launcher,选择使用Meshing,设置Working Directory

1 导入几何

  • 选择菜单File → Import → CAD… 打开几何模型导入对话框


  • 如下图所示所示顺序设置参数,点击Options… 打开参数设置对话框


  • 选择保存PMDB文件,点击按钮Apply及Close按钮关闭对话框

  • 点击上一个对话框中的Import按钮导入几何模型。输入文件可从文末链接中下载。

注:PMDB是一种中间文件格式,它包含tessellation之前解释的几何数据。初始导入后,用户可以通过读取此文件(而不是原始CAD)来更快地更改tessellation.选项,以避免重新解释几何数据 ”


  • 几何模型导入后,右键选择模型树节点Geometry Objects,选择弹出菜单项Draw All显示模型


  • 如下图所示,选择工具栏中的相应选项以观察几何模型


  • 图形窗口中的几何模型显示如下图所示

注:几何中存在大量的自由面(浅蓝色),但未发现多重面(黄色);几何中存在大量高度歪斜和高纵横比的三角形网格。 ”


  • 要查看单独的部件,可以在相应部件上点击右键并选择Draw菜单项


  • 图形显示如下图所示,可以看到此部件为重复几何


该几何中存在大量的自由面,此曲面与另一个曲面存在重复,可将此曲面删除。

  • 右键选择节点ws3_cad_import_exhaust-freeparts,点击弹出菜单项Delete → Include Faces And Edges 删除该部件


2 创建尺寸分布

在创建尺寸分布之前,可以测量一下几何中的特征尺寸。

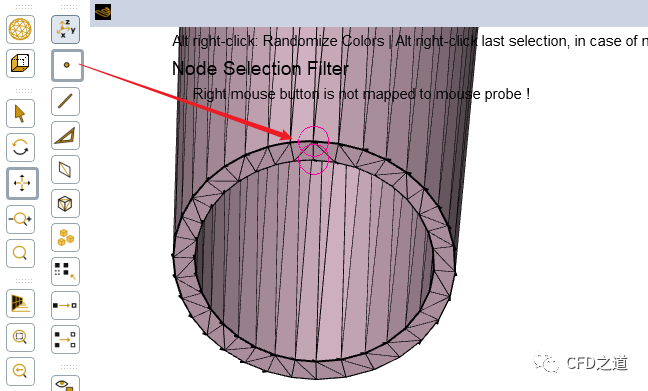

  • 选中Node Selection Filter或按键盘CTRL+N快捷键切换到节点选择模式,如下图所述在图形窗口用鼠标右键选择两个节点


  • 点击工具栏按钮Distance测量节点间距


如下图所示,可以看到管道厚度为3.9999mm。

有了大致尺寸,后面就可以创建网格尺寸分布了。

注:取消节点选择可以使用快捷键F2。 ”


  • 右键选择节点Model,选择弹出菜单项Scoped… 打开尺寸设置对话框


  • 按下图所示顺序设置curvature参数


  • 如下图所示创建一个proximity参数分布,点击


  • 选择工具栏按钮Draw Size,鼠标右键点击图形可以查看尺寸分布,若不合适可以返回到上面的对话框中修改,按F2快捷键可以清除选择


  • 利用菜单File → Write → Size Field… 保存尺寸分布数据文件exhaust.sf


3 重新读取几何

  • 选择菜单File → Import → CAD… 打开几何模型导入对话框


  • 删除重复的几何面


  • 读取的几何模型如下图所示


4 创建进出口

  • 按如下顺序选择设置参数创建入口


  • 点击Create按钮后软件会自动封闭几何,如下图所示


  • 相同方式按下图所示顺序创建出口边界


5 创建计算区域

  • 如下图所示,右键选择Volumetric Regions节点,点击弹出菜单项Compute… 抽取计算区域


  • 计算域抽取完毕后,右键选择模型树节点inlet,点击弹出菜单项Draw可以查看生成的流体域


  • 抽取的流体计算区域如下图所示

注:此时应当检查流体域结构是否满足要求。 ”


  • 按下图方式修改流体域的类型为Fluid


  • 按下图方式修改流体域的名称


  • 修改名称为fluid

6 提升面网格质量

  • 右键选择模型树节点,如下图所示打开网格诊断对话框


  • 按下图所示设置参数并提升网格质量

注:在进行体网格生成之前,通常都需要对面网格质量进行优化,尽可能的提升面网格质量。 ”

7 生成体网格

  • 右键选择节点Cell Zones,点击弹出菜单项Auto Mesh… 打开参数设置对话框


  • 如下图所示,点击按钮Set… 打开边界层设置对话框

注:这里激活选项Keep Solid Cell Zones会在生成体网格时保留固体区域网格。若不需要固体域网格,可选择不激活此选项。 ”


  • 如下图所示创建流体域边界层参数


  • 创建固体域边界层参数


  • 返回至Auto Mesh对话框,如下图所示设置网格参数,点击按钮Mesh生成网格


  • 网格生成完毕后,右键选择节点Cell Zones,点击菜单项Draw All Boundaries


计算网格如图所示。


  • 查看剖面网格


  • 查看剖面网格


8 提升体网格质量

  • 右键选择模型树节点Cell Zones,点击弹出菜单项Summary 查看网格基本信息


TUI窗口中显示网格信息,如图所示,存在网格质量小于0.1的网格,需要对网格进行优化。


  • 右键选择模型树节点Cell Zones,点击菜单项Auto Node Move… 打开设置对话框


  • 如下图所示设置参数,点击Apply按钮优化网格质量


  • 点击按钮Switch to Solution切换至Solution模式


  • 在Fluent中查看计算区域与边界名称,如下图所示
