圆柱体网格划分方法的全面比较

背景

   ANSYS的网格划分工具主要有:ANSYS Meshing;Fluent Meshing;ICEM CFD;SCDM Mesh等。

   当前来说,结构网格划分主要用ANSYS Meshing。


01 导读

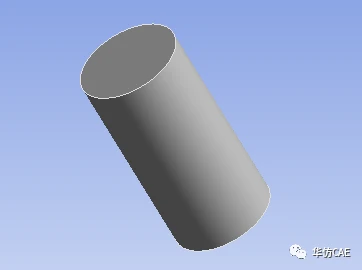

   模型如下所示,本文分别使用ANSYS Meshing和SCDM Mesh划分六面体网格。




02 ANSYS Meshing

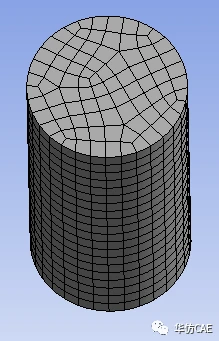

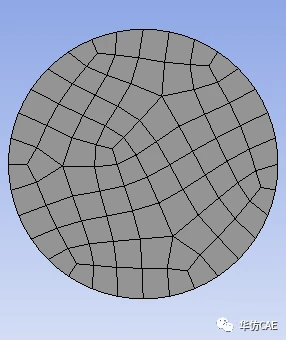

  网格划分方法:Sweep。默认设置。网格尺寸为3mm。

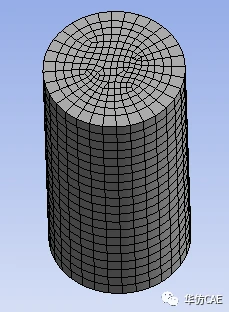

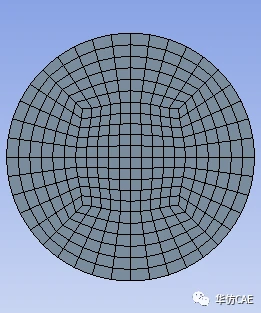

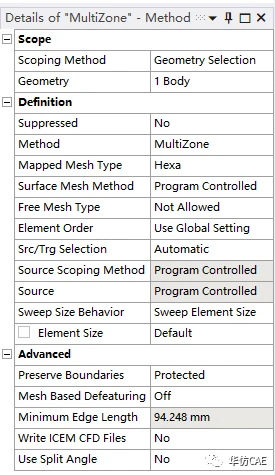

  网格划分方法:MultiZone。默认设置。网格尺寸为3mm。







03 SCDM Mesh

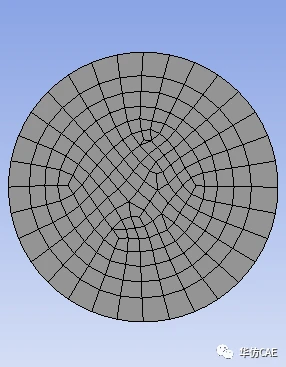

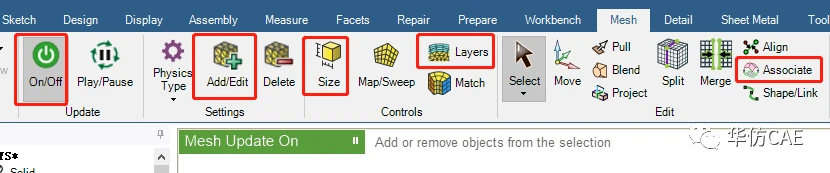

   主要用到以下功能。操作稍微复杂一些,网格更加规则美观。






04 总结

   使用SCDM Mesh划分的网格更加美观,属于经典的古钱币方法。如果需要在ANSYS Meshing中划分成类似的网格,则需要在几何环节进行切分。
