FLUENT流体分析:四面体与六面体网格对比

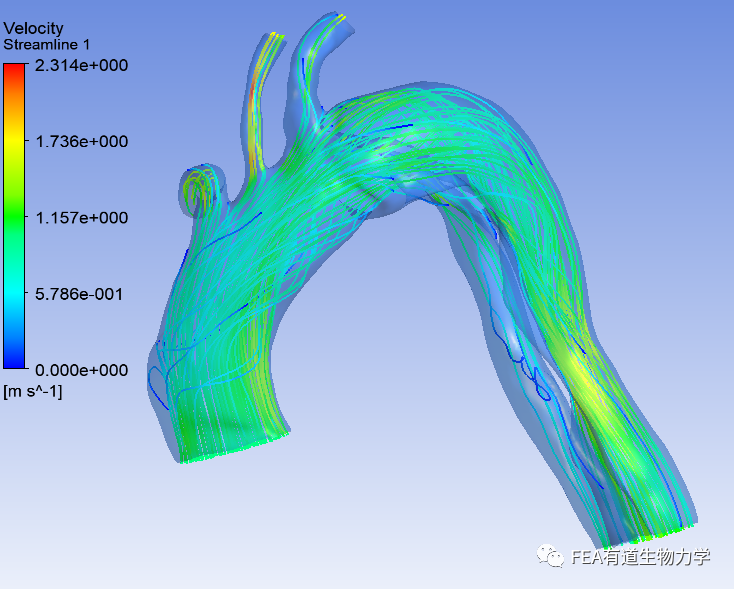

在2D中,FLUENT 可以使用三角形和四边形单元以及它们的混合单元所构成的网格。在3D中,它可以使用四面体,六面体,棱锥,和楔形单元所构成的网格。选择那种类型的单元取决于你的应用。当选择网格类型的时候,应当考虑以下问题:

  设置时间(setup time)

  计算成本(computational expense)

  数值耗散(numerical diffusion )




设置时间

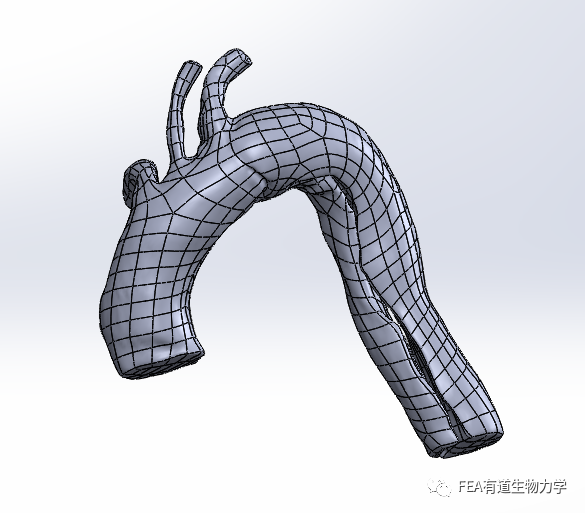

在工程实践中,许多流动问题都涉及到比较复杂的几何形状。一般来说,对于这样的问题,建立结构或多块(是由四边形或六面体元素组成的)网格是极其耗费时间的。所以对于复杂几何形状的问题,设置网格的时间是使用三角形或四面体单元的非结构网格的主要动机。然而,如果所使用的几何相对比较简单,那么使用哪种网格在设置时间方面可能不会有明显的节省。

  如果你已经有了一个建立好的结构代码的网格,例如FLUENT 4,很明显,在FLUENT中使用这个网格比重新再生成一个网格要节省时间。这也许是你在FLUENT 模拟中使用四边形或六面体单元的一个非常强的动机。注意,对于从其它代码导入结构网格,包括FLUENT 4,FLUENT 有一个筛选的范围。

计算成本

当几何比较复杂或流程的长度尺度的范围比较大的时候,可以创建是一个三角形/四面体网格,因为它与由四边形/六面体元素所组成的且与之等价的网格比较起来,单元要少的多。这是因为一个三角形/ 四面体网格允许单元群集在被选择的流动区域中,而结构四边形/六面体网格一般会把单元强加到所不需要的区域中。对于中等复杂几何,非结构四边形/六面体网格能构提供许多三角形/ 四面体网格所能提供的优越条件。

  在一些情形下使用四边形/六面体元素是比较经济的,四边形/六面体元素的一个特点是它们允许一个比三角形/四面体单元大的多的纵横比。一个三角形/ 四面体单元中的一个大的纵横比总是会影响单元的偏斜(skewness),而这不是所希望的,因为它可能妨碍计算的精确与收敛。所以,如果你有一个相对简单的几何,在这个几何中流动与几何形状吻合的很好,例如一个瘦长管道,你可以运用一个高纵横比的四边形/六面体单元的网格。这个网格拥有的单元可能比三角形/ 四面体少的多。


3.数值耗散

在多维情形中,一个错误的主要来源是数值耗散,术语也为伪耗散(false diffusion)。之所以称为“伪耗散”是因为耗散不是一个真实现象,而是它对一个流动计算的影响近似于增加真实耗散系数的影响。

  关于数值耗散的观点有:

  当真实耗散小,即情形出现对流受控时(即本身物理耗散比较小时),数值的耗散是最值得注意的。

  关于流体流动的所有实际的数值设计包括有限数量的数值耗散。这是因为数值耗散起于切断错误,而切断错误是一个表达离散形式的流体流动方程的结果。

  用于FLUENT 中的二阶离散方案有助于减小数值耗散对解的影响。

  数值耗散的总数反过来与网格的分解有关。因此,处理数值耗散的一个方法是改进网格。

  当流动与网格相吻一致时,数值耗散减到最小。

  最后这一点与网格的选择非常有关。很明显,如果你选择一个三角形/ 四面体网格,那么流动与网格总不能一致。另一方面,如果你使用一个四边形/六面体网格,这种情况也可能会发生,但对于复杂的流动则不会。在一个简单流动中,例如过一长管道的流动,你可以依靠一个四边形/六面体网格以尽可能的降低数值的耗散。在这种情形,使用一个四边形/六面体网格可能有些有利条件,因为与使用一个三角形/ 四面体单元比起来,你将能够使用比较少的单元而得到一个更好的解。
