优化小角度网格划分的简易方法

画网格时会遇到很多小角度网格。这里说一个最简单的解决办法:在Mesh->Quality中把Target Skewness改小点(默认值为0.9)。


   Target Skewness

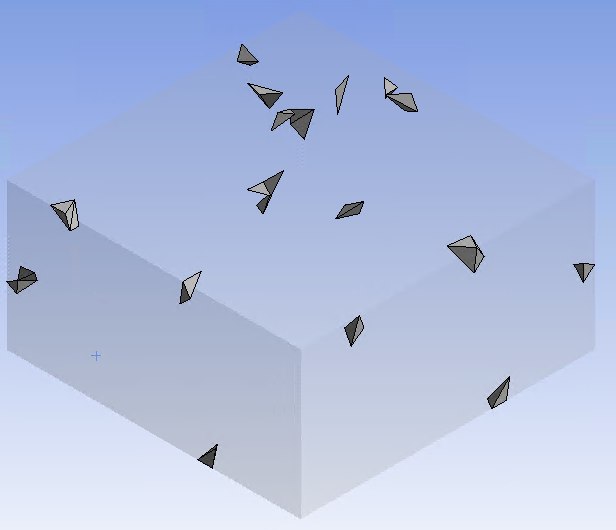

   Target Skewness=0.9时,正交质量最差的网格

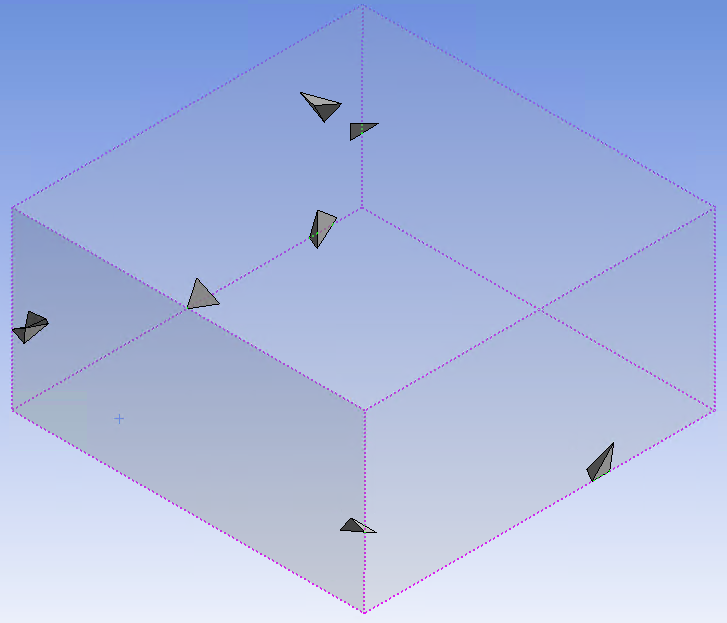

   Target Skewness=0.5时,正交质量最差的网格

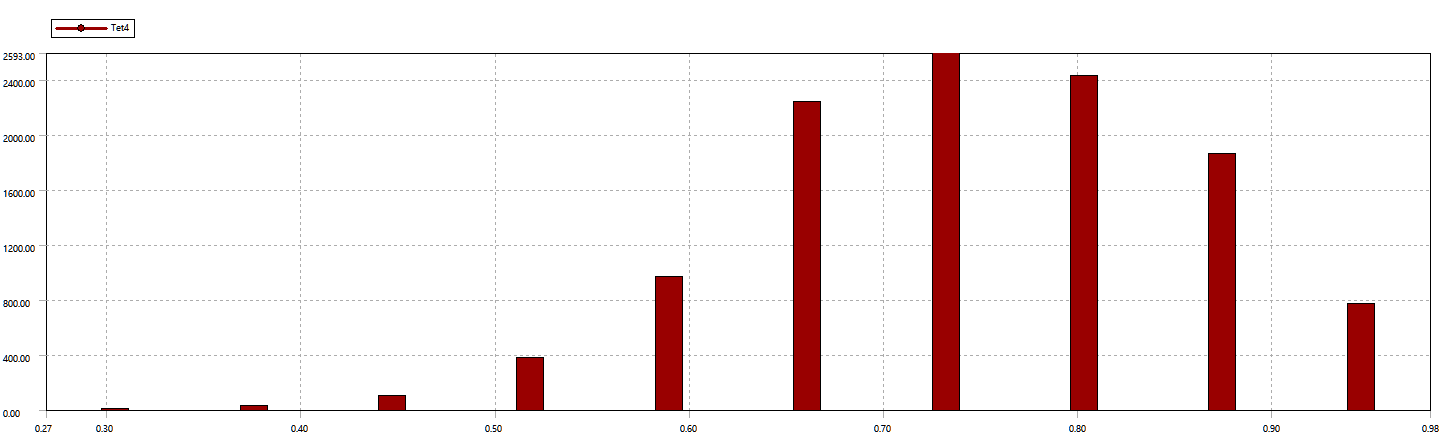

   Target Skewness=0.9时的正交质量分布

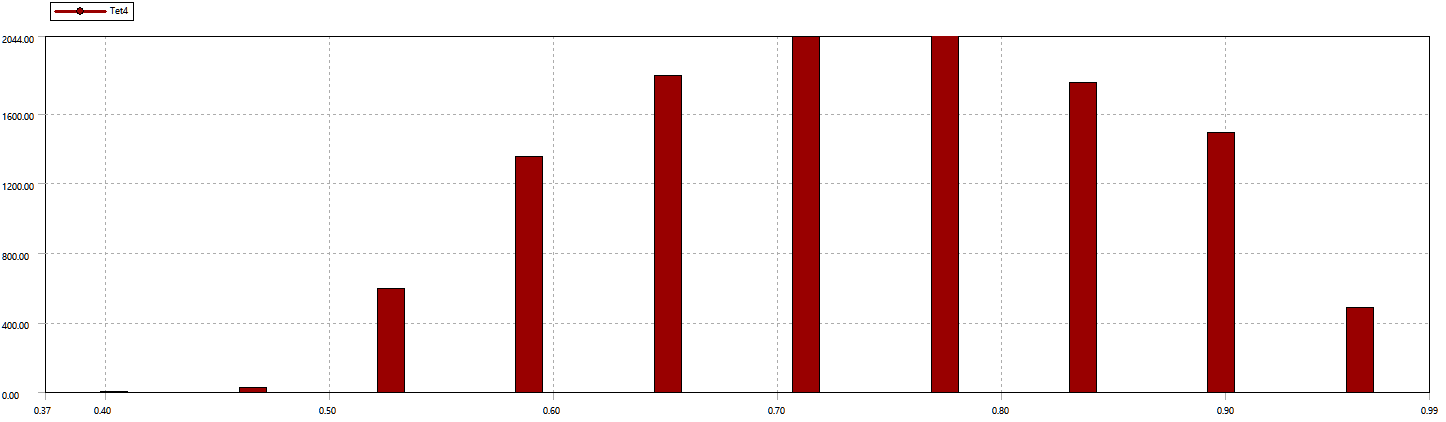

   Target Skewness=0.5时的正交质量分布


可以看到,整体的正交质量由0.27~0.99提高到了0.37~0.99。

当然,正因为这个方法很简单,其存在不少缺点。首先,设定的Target Skewness太小,网格不一定会划分成功,尤其是对比较复杂的几何来说。另外,并不是Target Skewness设置得越小,最后的网格质量越高。target Skewness设置为刚好划分成功,不报警时,整体的网格质量最好。对于四面体网格来说,一般不建议设置小于0.8的Target Skewness。当然,如果你的模型像上面的一样简单,那也无妨。
