基于GAMBIT软件的涡轮流道网格划分

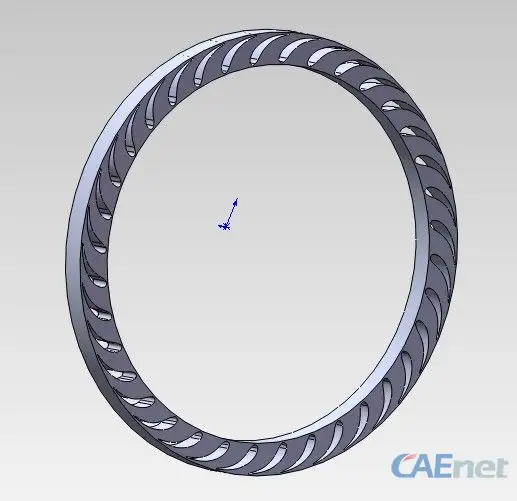

GAMBIT作为FLUENT的前处理软件，具有强大的网格划分能力，具备旋转机械的个划分能力。本例基于涡轮流道（示例如图1所示）网格划分，对整个对fluent的前处理过程进行讲解。

图1

第1步：选择求解器FLUENT5/6（默认），Solver->FLUENT5/6。

第2步：导入涡轮数据（见附件,2楼）。

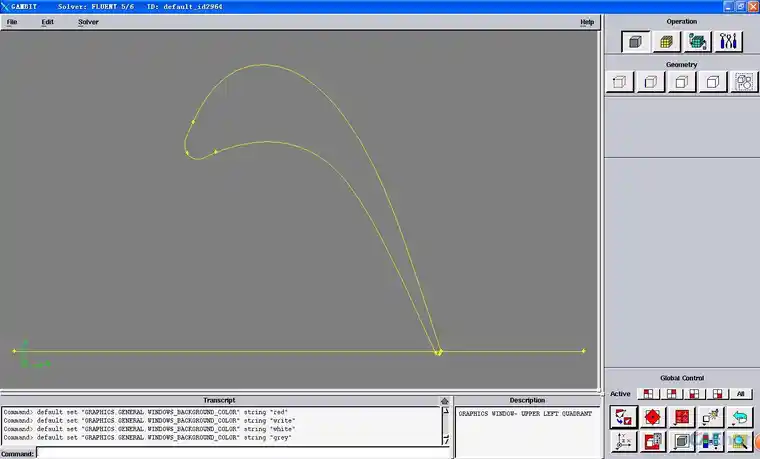

图2

File->Import->turbo……(Type类型为Native)，如图2所示。

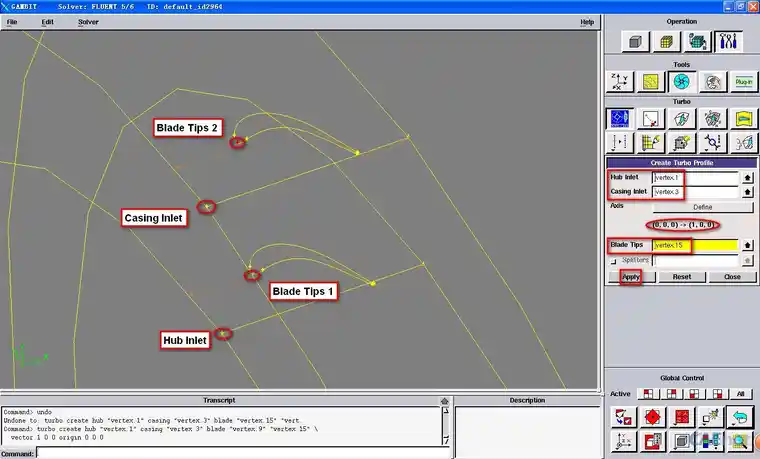

第3步：创建涡轮轮廓。

TOOLS->TURBO->CREATE PROFILE，如图3所示。

图3

第4步：调整叶片进出口的中线位置。

TOOLS->TURBO->SLIDE VIRTUAL VERTEX

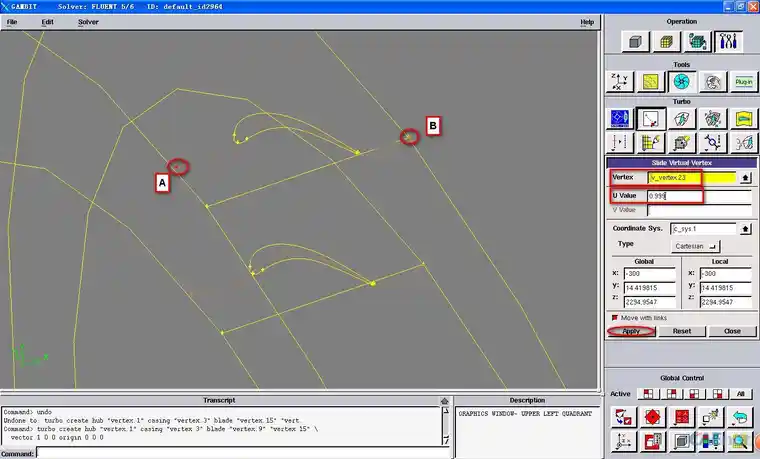

分别对A、B两点进行设置，A点U Value为0.999，B点U Value为0.019，其他默认。如图4所示。

图4

第5步：创建涡轮实体。

TOOLS->TURBO->CREATE TURBO VOLUME

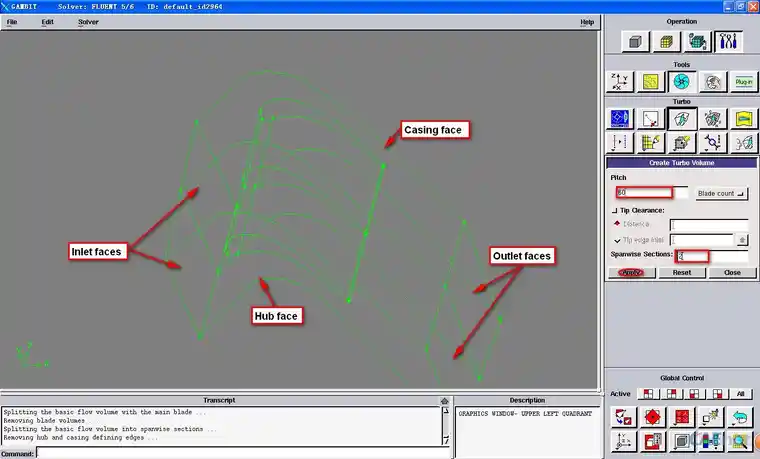

叶片数量设置为60，顺翼展方向设置为2部分，结果如图5所示。

图5

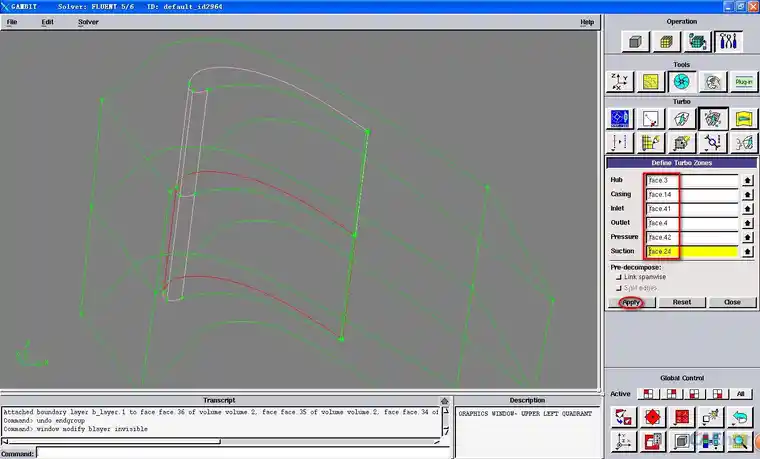

第6步：指定涡轮边界。

TOOL->TURBO->DEFINE TURBO ZONES

按照图5所示边界指定，其中吸力面如图6所示边界，其余叶片部分为压力面，如图6所示。

图6

第7步：对叶片进行边界层网格划分。

TOOL->TURBO->CREATE/MODIFY BOUNDARYLAYERS

设置第一层为1，增长率为1.2，一共5层，选中所有压力吸力面（共12个），如图7所示。

图7

注：做完这一步后可先隐藏边界层网格。

第8步：对叶片边进行网格划分。

TOOL->TURBO->MESH EDGES/FACES/VOLUMES，MESH EDGES。

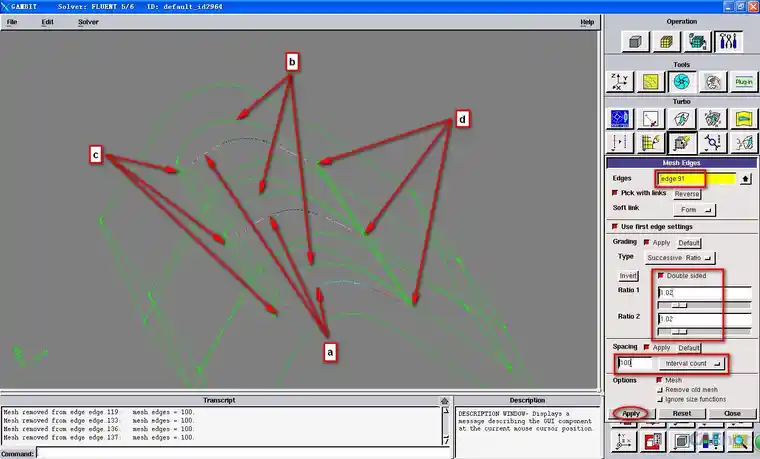

设置如图8所示，参数如表1所示。

图8

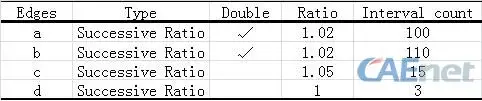

表1

第9步：对翼展方向的中间一面划分网格。

TOOL->TURBO->MESH EDGES/FACES/VOLUMES，MESH FACES

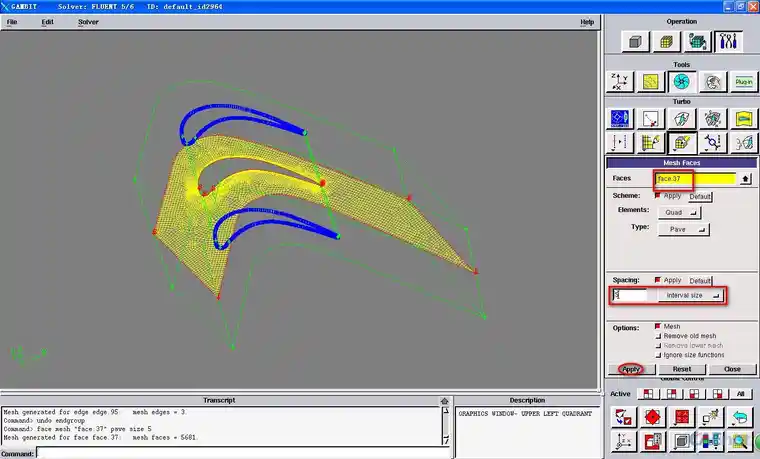

设置网格尺寸为5，结果如图9所示。

图9
