GAMBIT、ICEM、HYPERMESH耦合面的处理方法

前两天在论坛里碰到有朋友问关于使用fluent仿真流固耦合，使用hypermesh作为前处理时的耦合面的方法，刚好今天有点时间，借此机会总结一下GAMBIT、ICEM和HYPERMESH这三款软件作为fluent的前处理软件时，划分耦合面网格时的方法，由于前两者大家用的比较多，只做大概叙述，主要详述后者，大家谁有别的或者更好的办法解决这类问题的，可以拿出来分享一下。

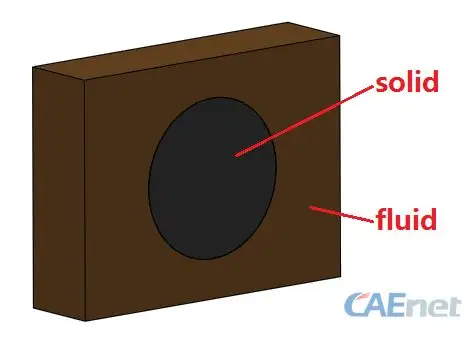

模型：简单的一个圆柱发热体，四周充满水的流固模型，如图1所示，导入前处理软件时是两个体。

图1

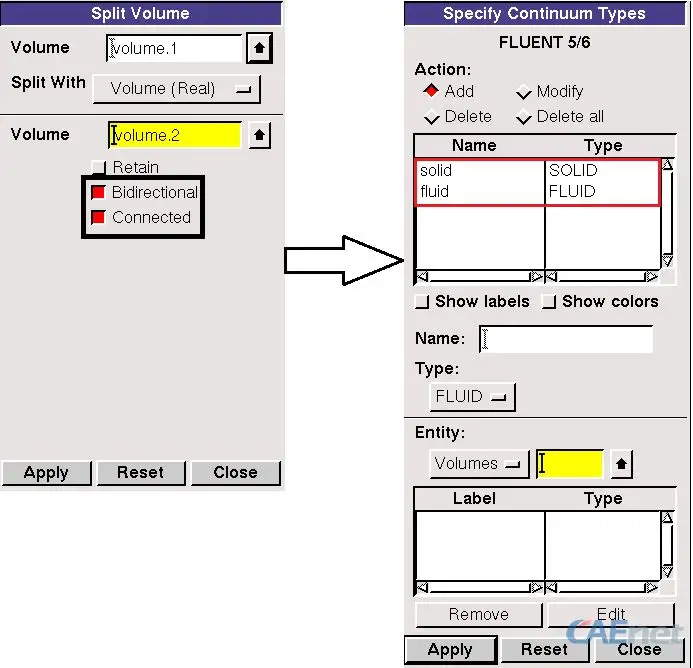

GAMBIT：创建方法如图2所示。

图2

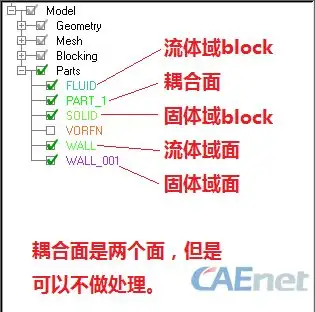

ICEM：创建方法如图2所示。

图3

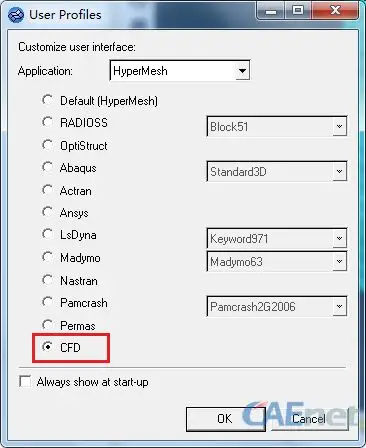

HYPERMESH：1.选择CFD类型，如图4所示，一般情况下打开软件会直接弹出来，如果没有弹出来可以Preferences->Usres Profiles进行选择；

图4

2. 建立相关的组件，如图5所示

图5

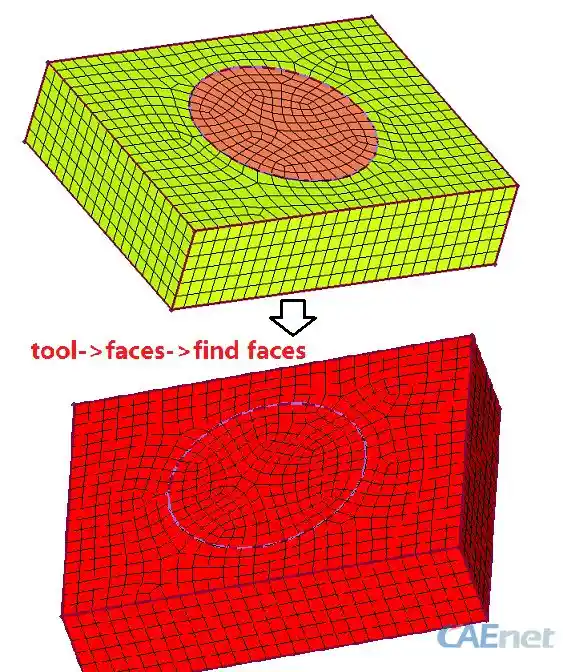

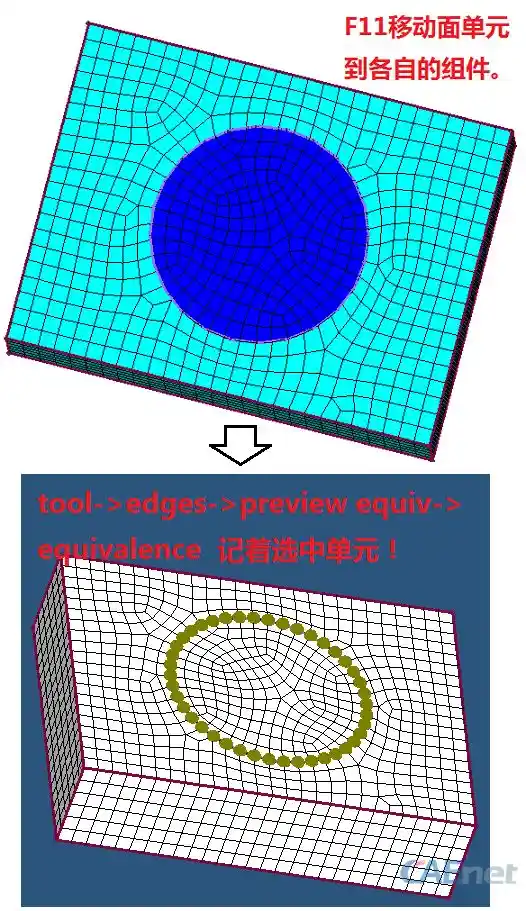

3.划分三维网格，在耦合面的地方网格节点布置要一致，并做相关处理，如图6、7所示。

图6

图7

4.比较关键的一步，很多时候在耦合面处理的时候，会出现重复的网格，这时候要检查重复网格，方法：tool->check elem->duplicates->save failed，F2->elem->retrieve->delete entity.

5.最后就可以导出cas文件了：utility->CFD/IO->Fluentcas/msh files->write->OK->选择保存路径和文件名称->NO。

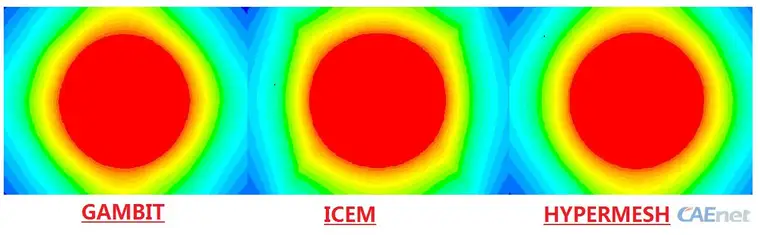

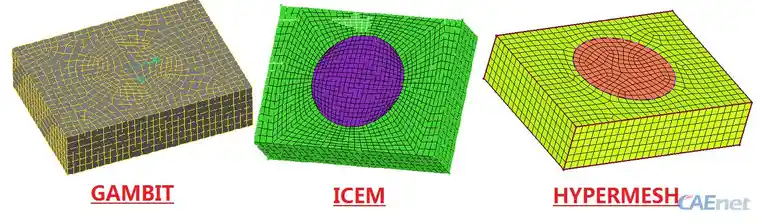

最后，附上三款软件划分的网格图（如图8）和分别用fluent软件仿真之后提取的中间面的温度分布图（如图9）。注：网格基本上是随便划分的。

图8

图9
