【年终案例分享】多台空调室外机运行时的风速和温度分布

由于案例图片较多,本次案例分享分为两个部分:①、三维建模与网格;②、计算与结果

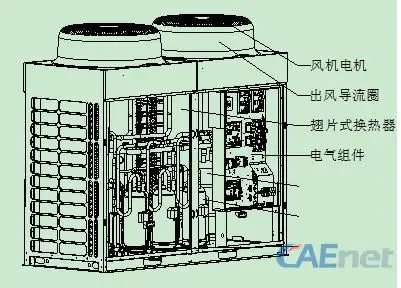

如下图为上出风空调室外机的基本外形图,分为出风筒(风机电机处)、换热器(翅片式)等。室外制冷运行时,室外机想周围空间散热。当多台空调安装到一起时,会出现“热岛”。本次仿真主要观察气流情况和热岛温度分布情况。



首先是三维模型和网格划分。

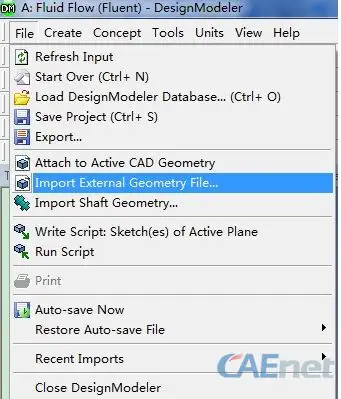

1、导入模型,模型见2楼附件



2、模型处理

2.1 切割模型,创建空调及其周围域

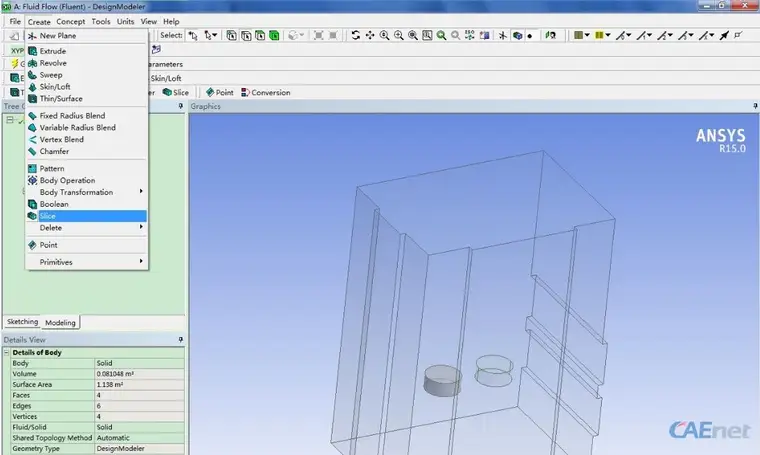

creat→slice

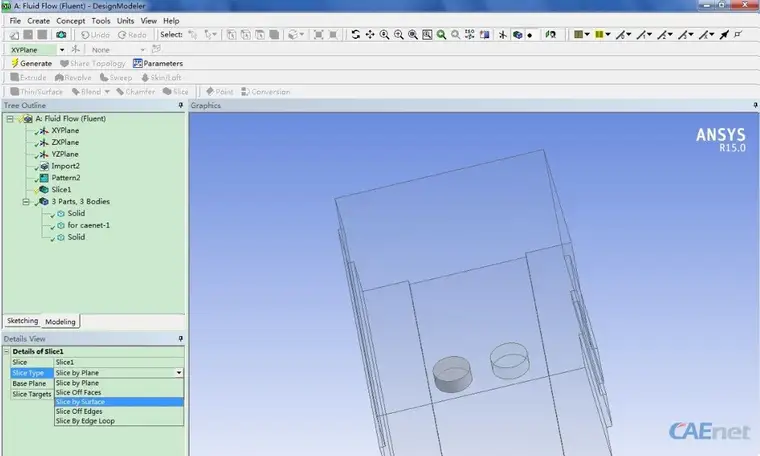

选择by surface,多次操作切割出含空调的区域



2.2 分割出 出风筒

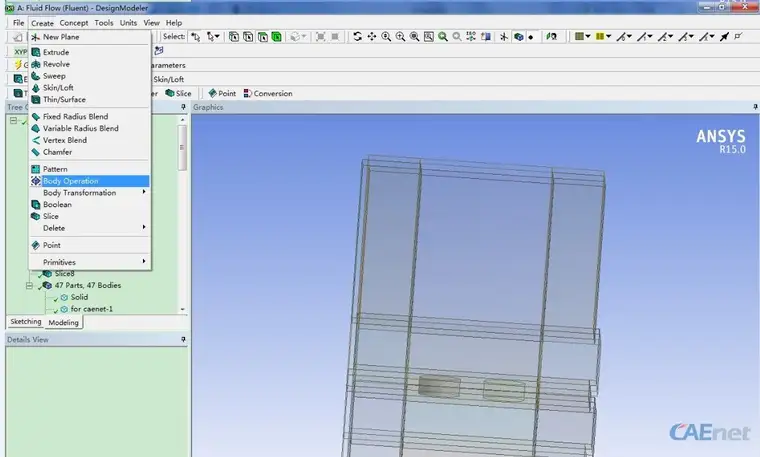

creat→body operation

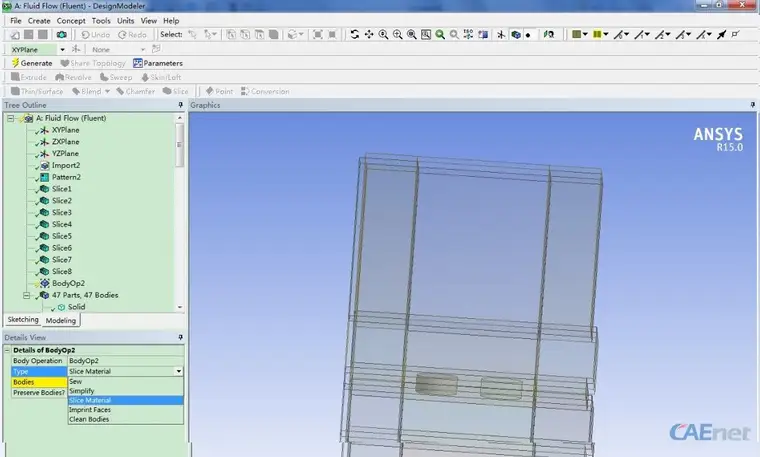

选择slice material

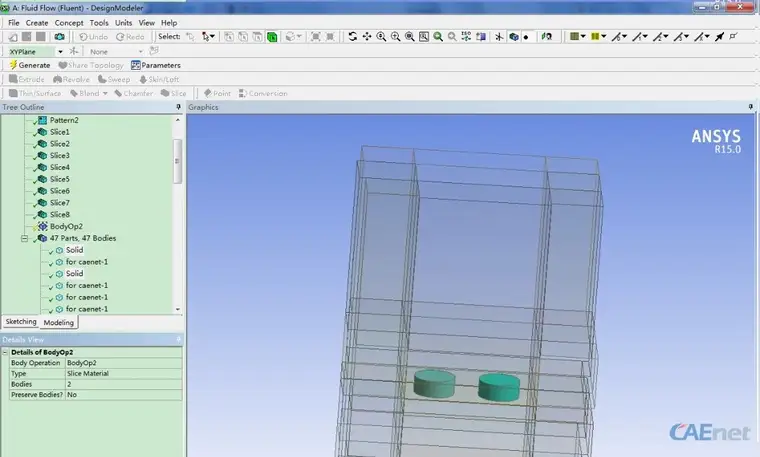

在模型中选择两出风筒



2.3 删除三维建模中多余的体

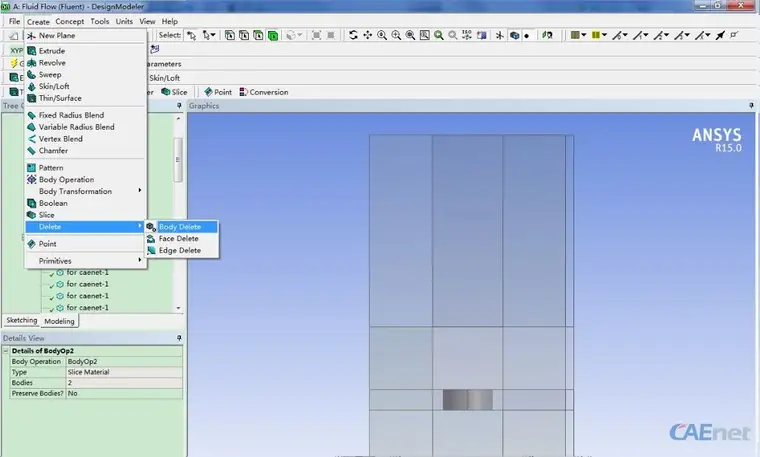

creat→body delete

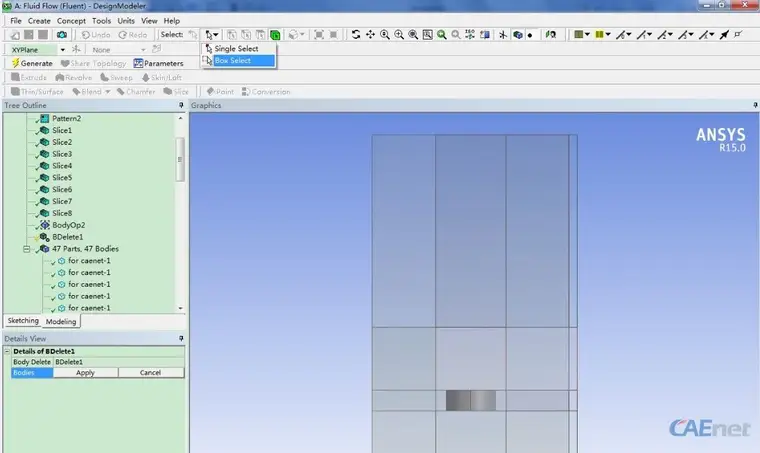

选择box select,右上框选为全选

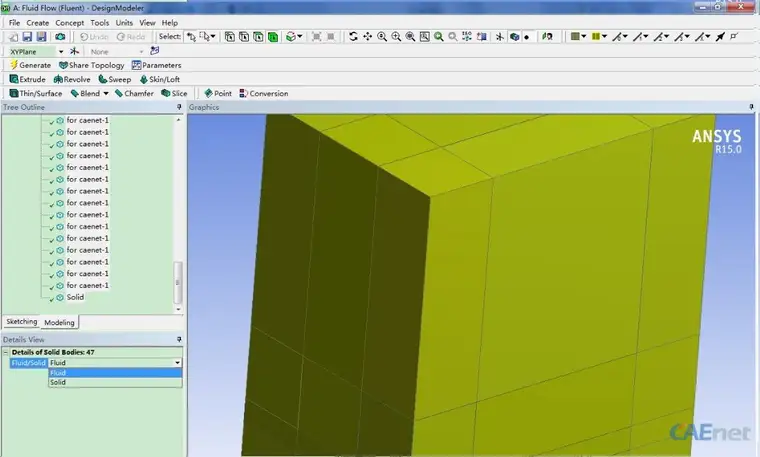

效果图,并全选,设置为流体域



2.4 设置边界面(1)

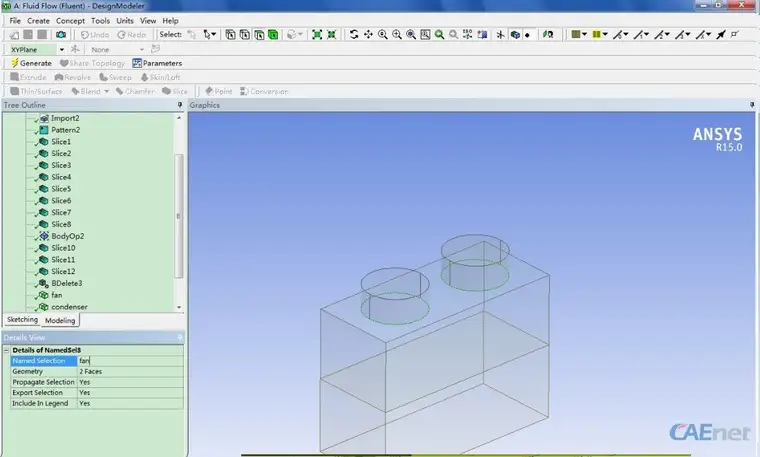

选择两个出风筒下沿,命名为fan

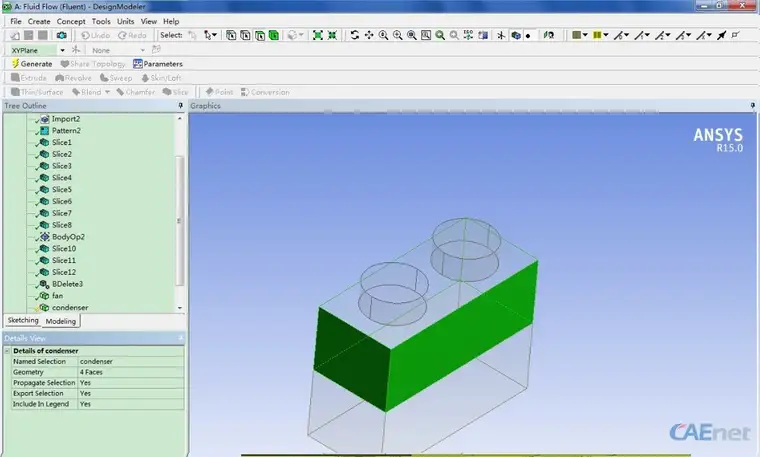

选择空调换热器,设置为condenser

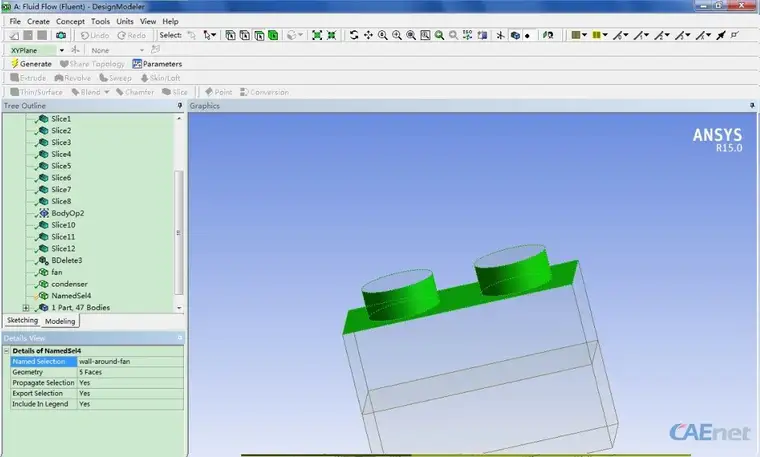

选择空调顶部5个面,设置为wall-around-fan

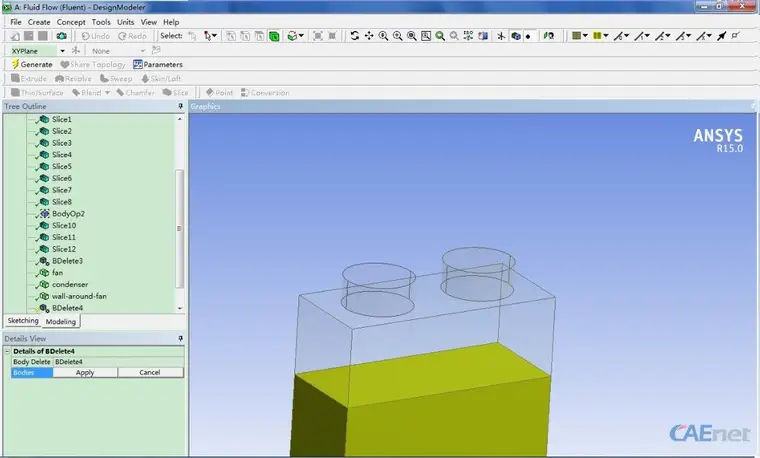

删除空调下半部分,因为此域无空气流通

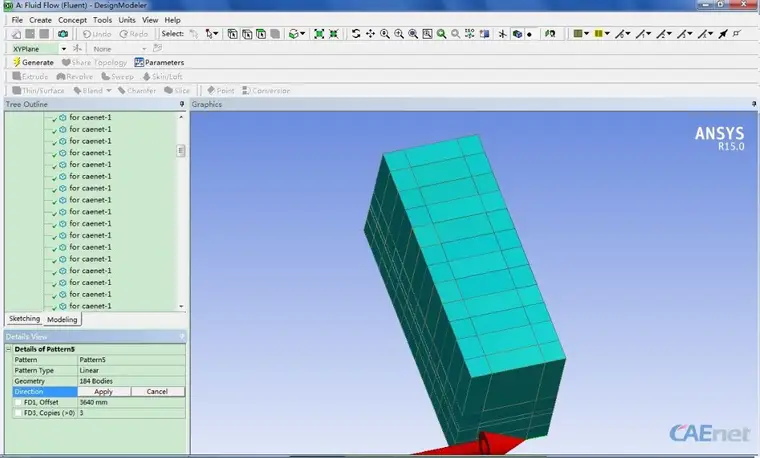

2.5 阵列(横向和纵向)

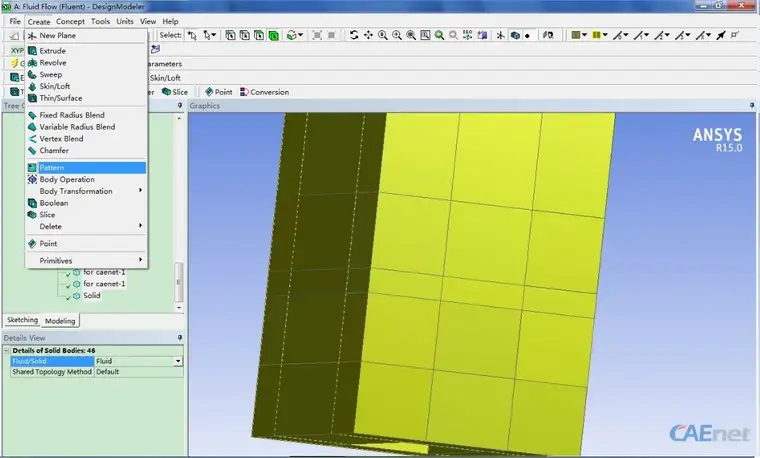

creat→pattern

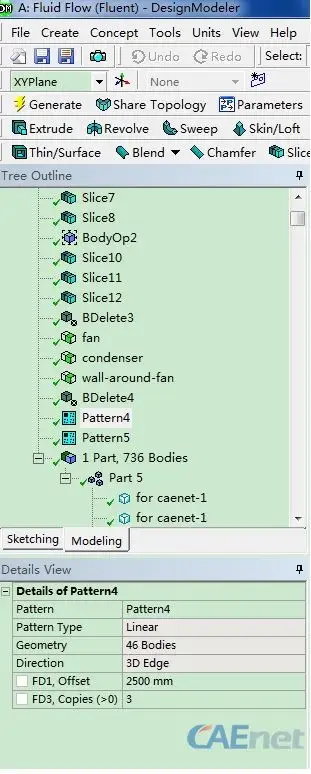

选择所有bodies,选择图示方向,阵列距离为2500mm,阵列个数为3个(个数可以根据自己的电脑配置增减)



选择所有bodies,选择图示方向,阵列距离为3640mm,阵列个数为3个(个数可以根据自己的电脑配置增减)



2.6 形成一个域

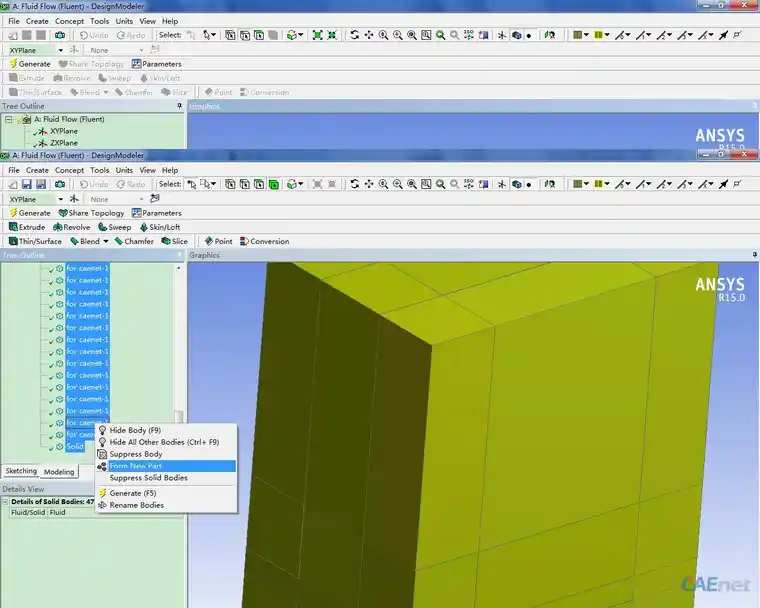

选择所有bodies,form a part



3 绘制网格

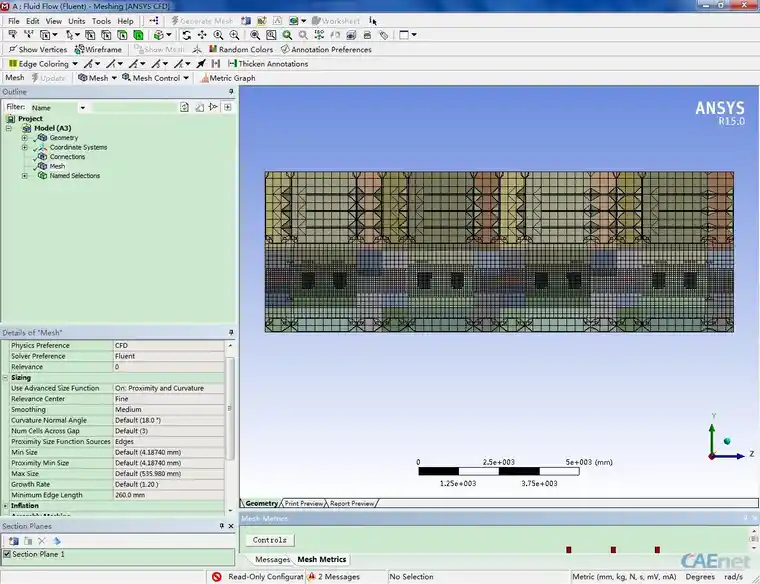

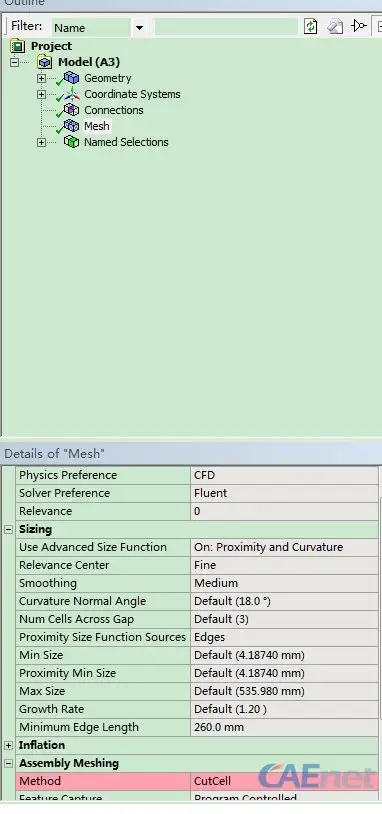

3.1 设置

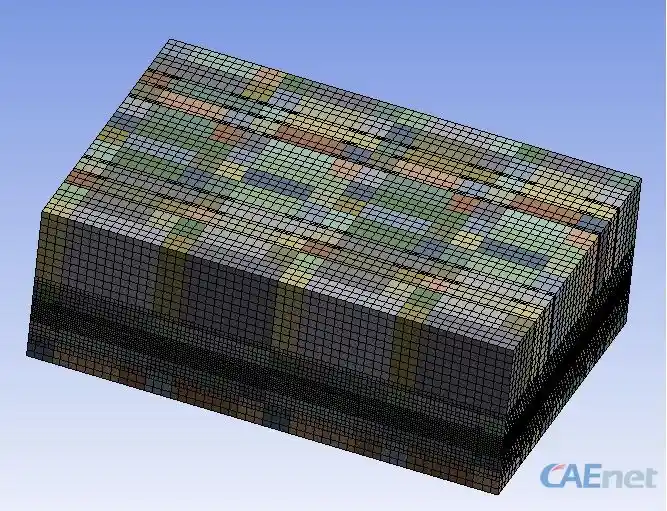

结果图

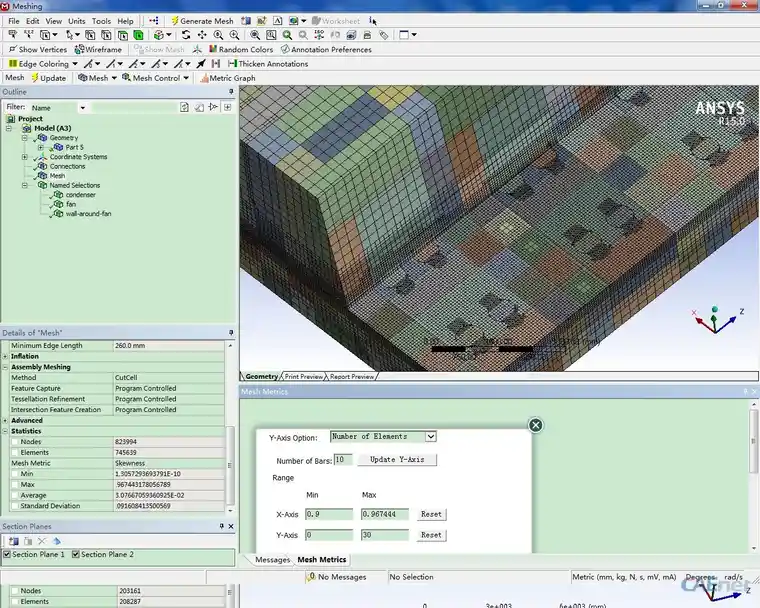

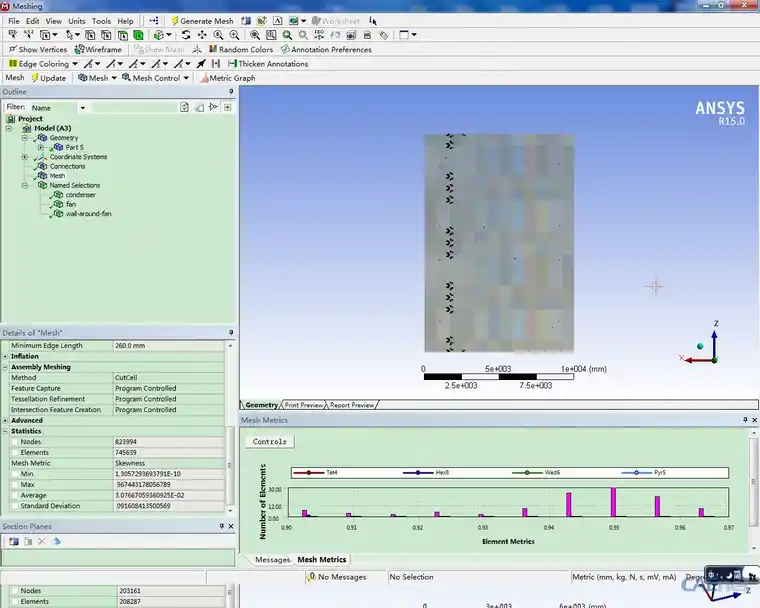

3.2 网格质量检查

最大为0.96,质量较差。大家可以通过切割的办法再次优化,这里就不做介绍了。

恶劣网格均出现在关键区域外。

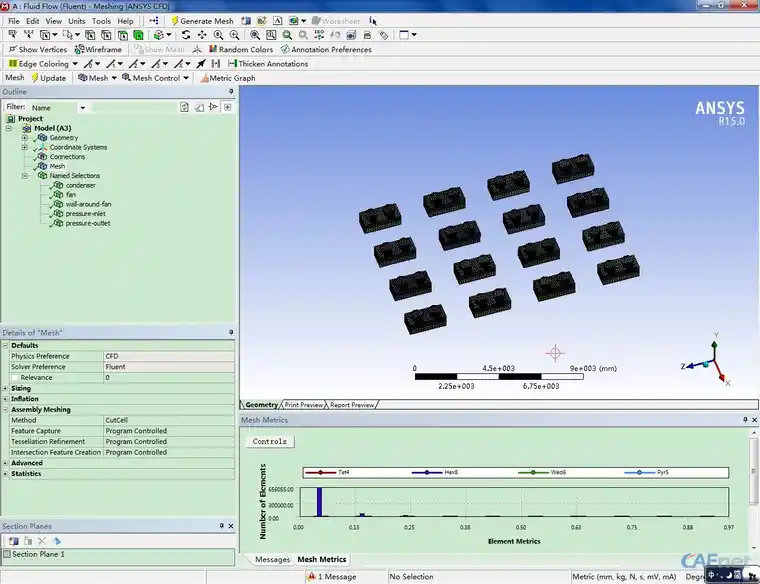

3.3 边界面设置(2)

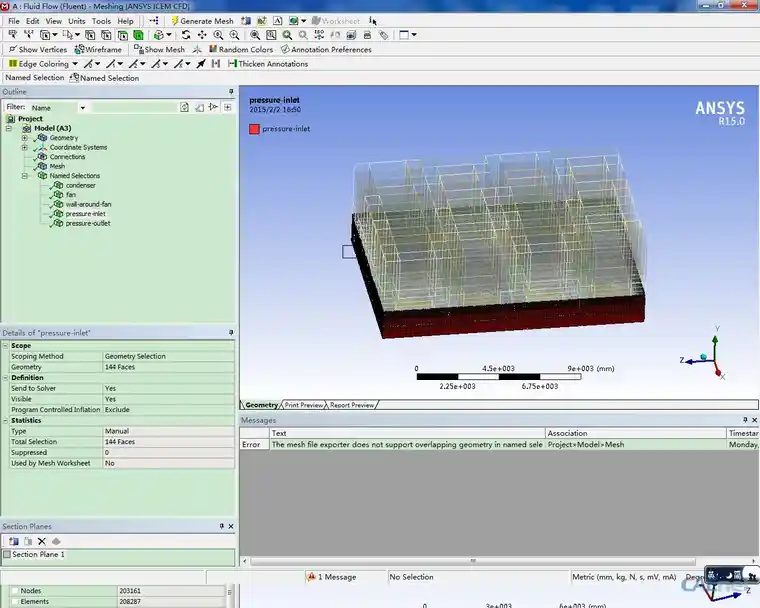

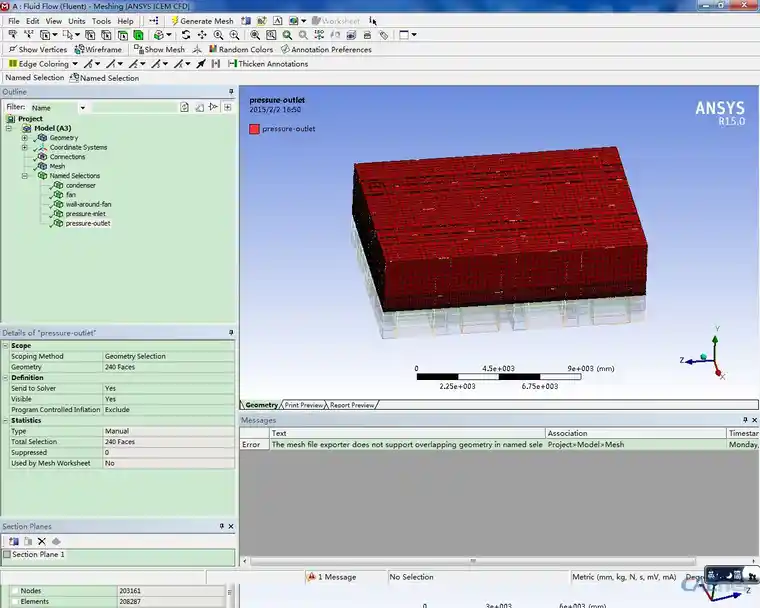

压力入口和压力出口

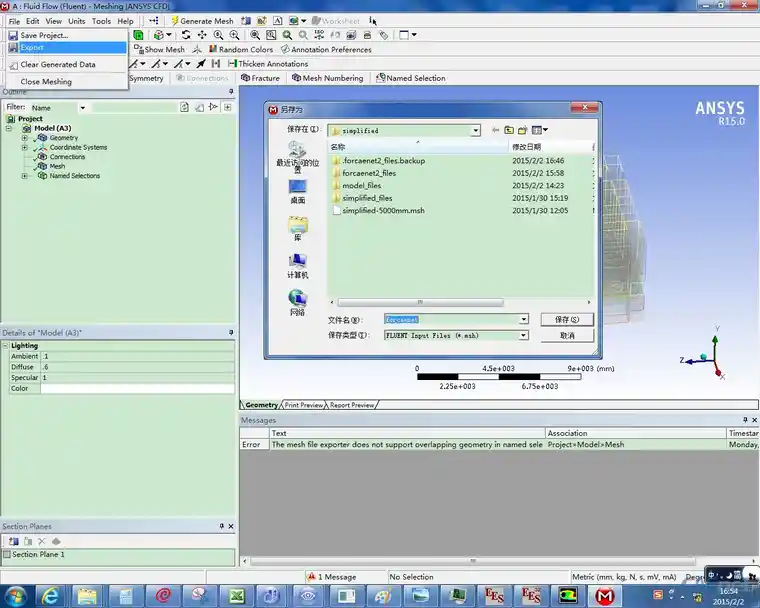

3.3 输出网格

可以选择输出,也可以不输出就在workbench里面画。

我习惯输出到 fluent计算
