空气龄(Age of air)是指空气质点自进入房间至到达室内某点所经历的时间,反映了室内空气的新鲜程度,它可以综合衡量房间的通风换气效果,是评价室内空气品质的重要指标。本教程演示了通过UDF计算模拟室内通风空气龄的简要过程。
1 启动Workbench并建立分析项目
1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Workbench命令,启动Workbench 2020,进入ANSYS Workbench 2020界面。

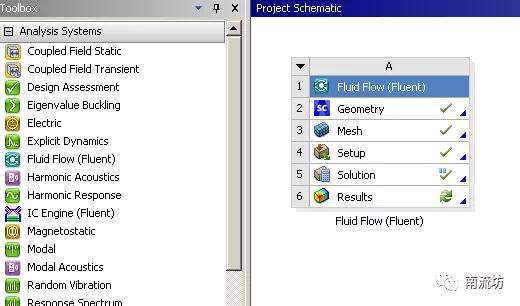

2)双击主界面Toolbox(工具箱)中的Analysis systems→Fluid Flow(Fluent)选项,即可在项目管理区创建分析项目A。

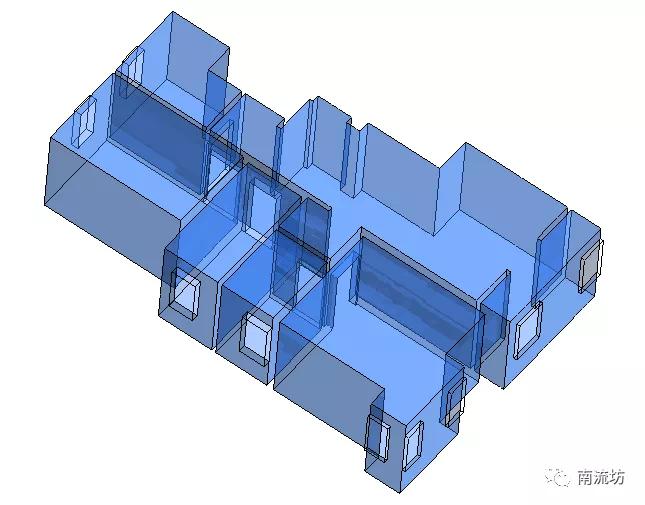

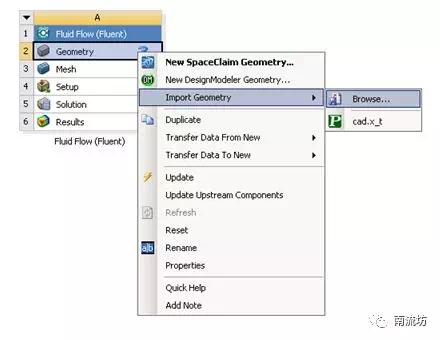

1)在A2栏的Geometry上单击鼠标右键,在弹出的快捷菜单中选择Import Geometry→Browse命令,此时会弹出“打开”对话框。
2)在弹出的“打开”对话框中选择文件路径,导入cad几何体文件。
1)双击A3栏Mesh项,进入Meshing界面,在该界面下进行模型的网格划分。

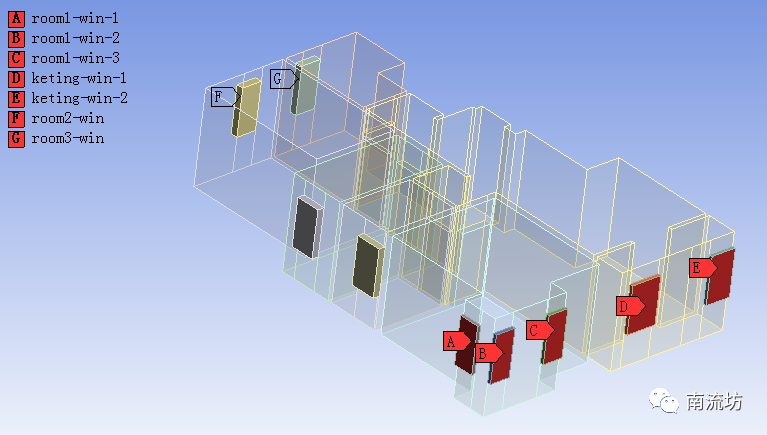

2)分别右键选择房间入口和出口,在弹出快捷菜单中选择Create Named Selection,弹出Selection Name对话框,分别设置房间的北侧入风口和南侧出风口,单击OK按钮确认。
3)右键单击模型树中Mesh选项,依次选择Mesh→Insert→Method。Method选择MultiZone。
4)网格参数设置,在Element Size中输入100mm,在Quality中,Smoothing选择High。
5)右键单击模型树中Mesh选项,选择快捷菜单中的Generate Mesh选项,开始生成网格。

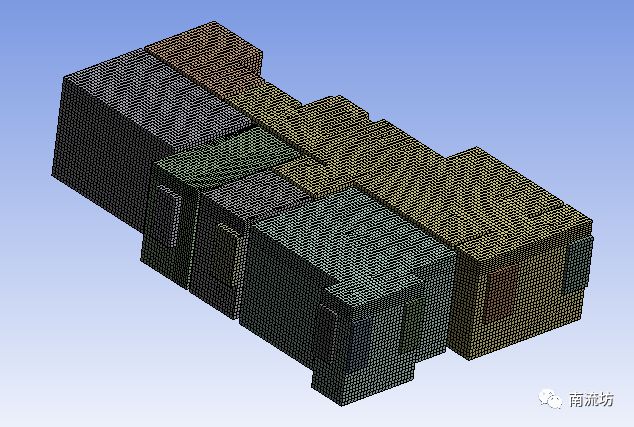

6)网格划分完成以后,单击模型树中Mesh项可以在图形窗口中查看网格。
7)执行主菜单File→Close Meshing命令,退出网格划分界面,返回到Workbench主界面。
8)右键单击Workbench界面中A3 Mesh项,选择快捷菜单中的Update项,完成网格数据往Fluent分析模块中的传递。
4 定义模型
1)双击A4栏Setup项,打开Fluent Launcher对话框,单击OK按钮进入FLUENT界面。
2)单击命令结构树中General按钮,弹出General(总体模型设定)面板。在SolverTime中选择Steady。
3)在模型设定面板Models中双击Viscous按钮,弹出Viscous Model(湍流模型)对话框,在Model中选择Realizable k-epsilon(2eqn),在Near-Wall Treatment中选择Enhanced Wall Treatment,单击OK按钮确认并关闭对话框。
5 设置边界条件
1)单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

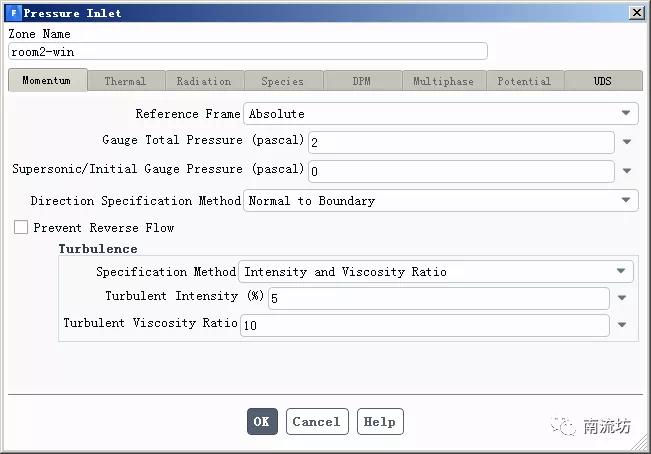

2)在边界条件面板中,设置房间北侧两个窗户的压力入口均为2Pa,单击OK按钮确认退出。
3)设置房间南侧四个窗户的压力入口均为0Pa,单击OK按钮确认退出。
6 初始条件
单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。
7 计算求解
单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。在Number of Iterations中输入1000,单击Calculate开始计算。
8 设置UDF
1)单击主菜单中User-Defined→Functions→Interpreted按钮,导入UDF文件。计算空气龄的UDF编写如下:
#include "udf.h"
DEFINE_SOURCE(mean_age_source, c, t, dS, eqn)
{
real source = C_R(c, t);
dS[eqn] = 0.0;
return source;
}
DEFINE_DIFFUSIVITY(mean_age_diff, c, t, i)
{
return C_R(c, t)*2.88e-05 C_MU_EFF(c, t) / 0.7;
}

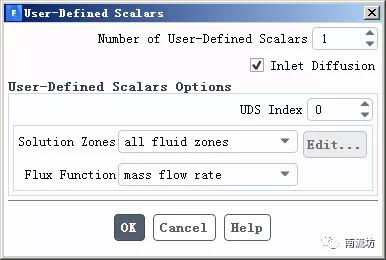

2)单击主菜单中User-Defined→Functions→Scalars按钮,激活UDS。

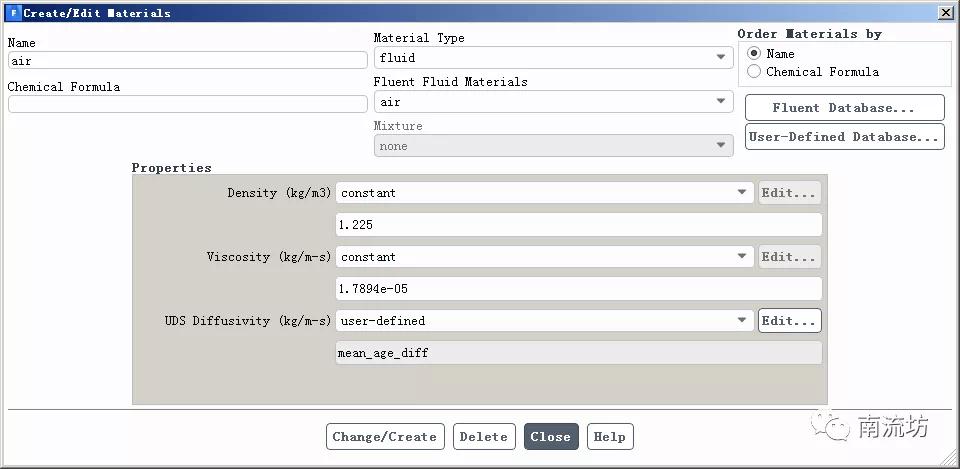

3)修改air的材料属性。将UDS Diffusivity选择为mean_age_diff。

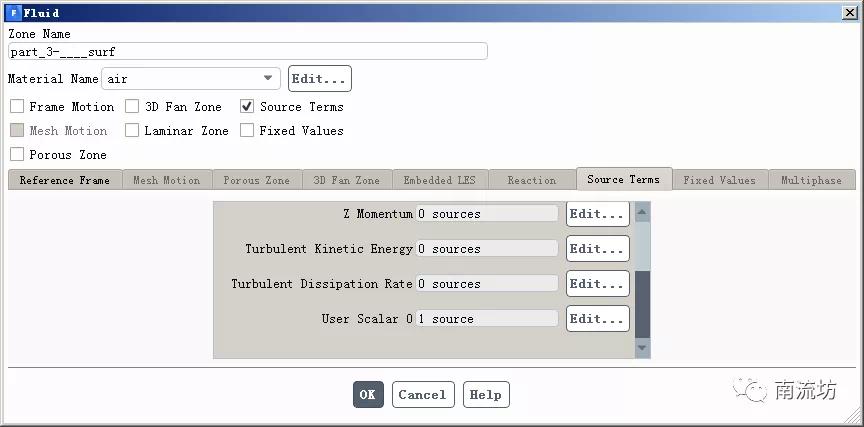

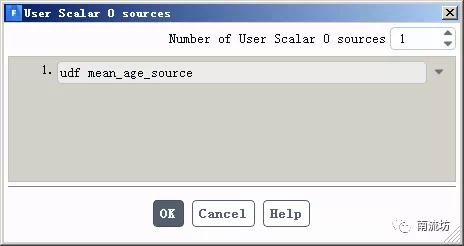

4)在Cell Zone Conditions中设置源项,User Scalar 0选择mean_age_source。

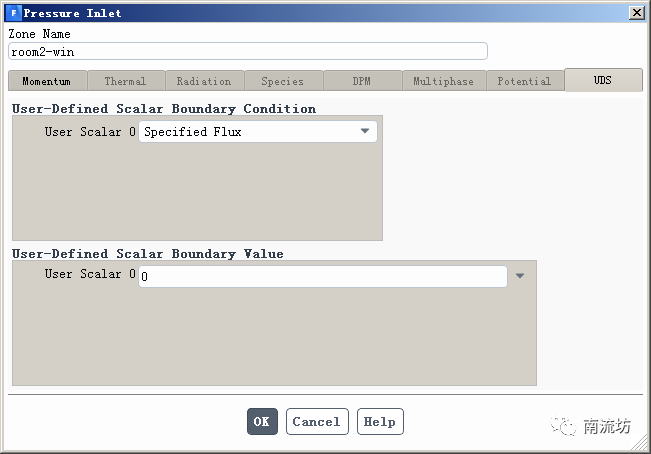

5)设置入口边界的User Scalar 0为0。

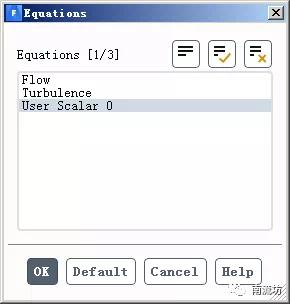

6)控制方程只选择User Scalar 0。
7)在继续开始计算。
9 结果后 处理
1)双击A6栏Results项,进入CFD-Post界面。

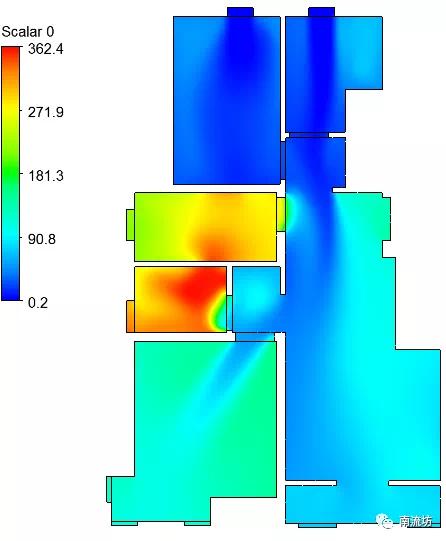

2)显示空气龄云图。
