FLUENT软件在射流气动噪声模拟中的应用

本教程演示了射流气动噪声的模拟情况。


1、启动FLUENT并导入网格

1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。

2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。


2、定义模型

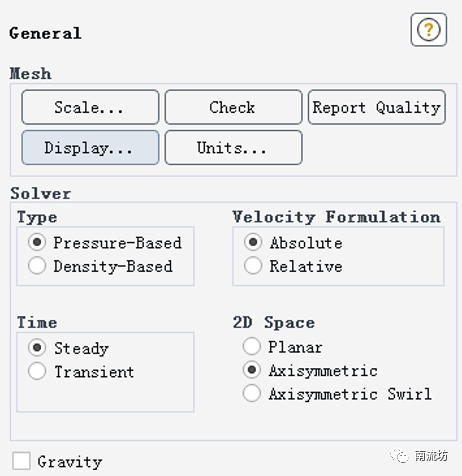

1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,在Solver中Time选择Steady,在2D Space中选择Axisymmetric,进行稳态计算。


3、设置湍流模型

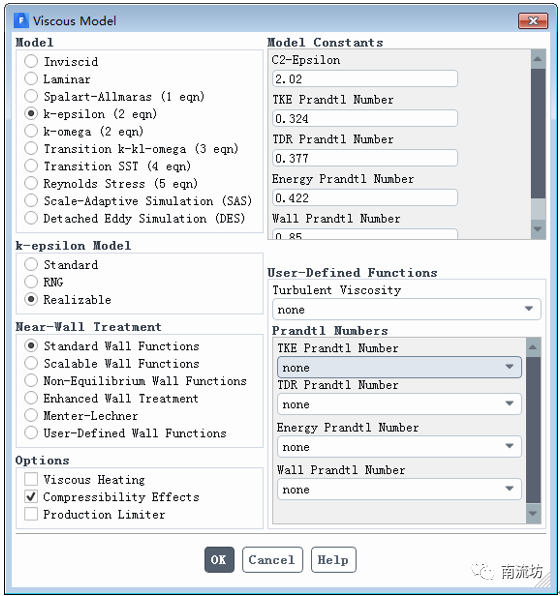

1)在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,在Model中选择k-epsilon(2 eqn),在k-epsilon Model中选择Realizable,单击OK按钮确认。


4、设置材料

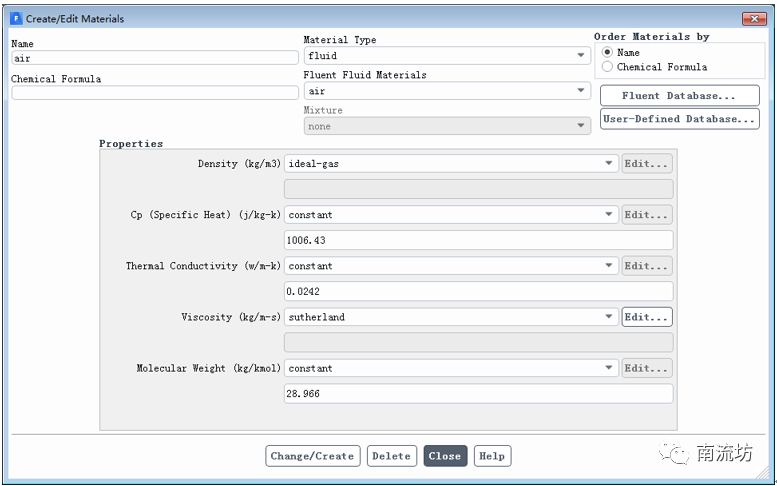

单击主菜单中Physics→Materials→Create/Edit弹出所示Create/Edit Materials(材料)对话框。Density选择ideal-gas,Viscosity选择Sutherland,单击Change/Create按钮并关闭Fluent Database Materials对话框。




5、设置计算域


1)单击主菜单中Physics→Zone→Cell Zones按钮启动Cell Zone Conditions面板。

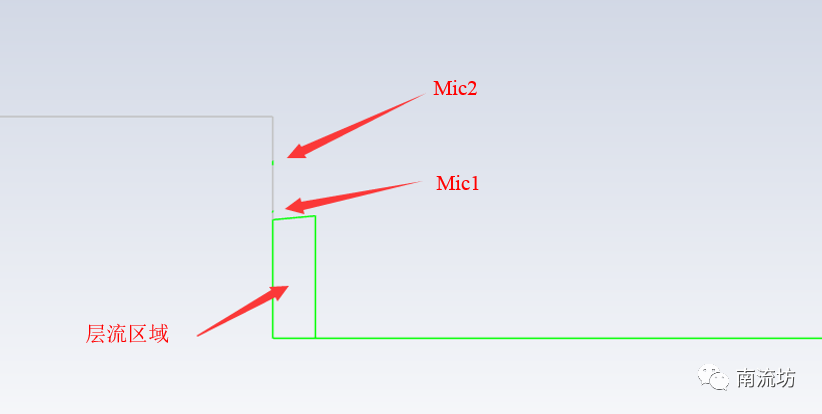

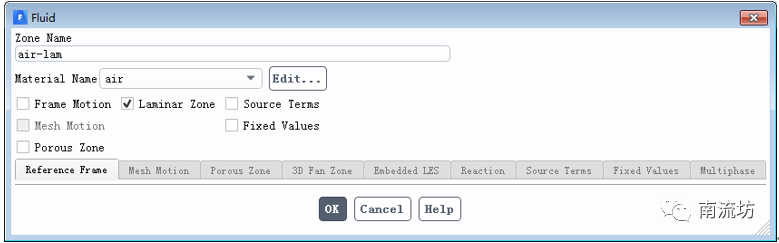

2)在Cell Zone Conditions面板中,双击air-lam,弹出计算域设置对话框,勾选Laminar Zone,单击OK按钮并关闭对话框。

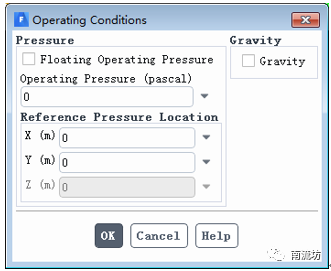

3)单击主菜单中Physics→Solver→Operating Conditions按钮弹出Operating Conditions对话框。在Operating Pressure中填入0,单击OK按钮并关闭对话框。



6、设置边界条件


1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

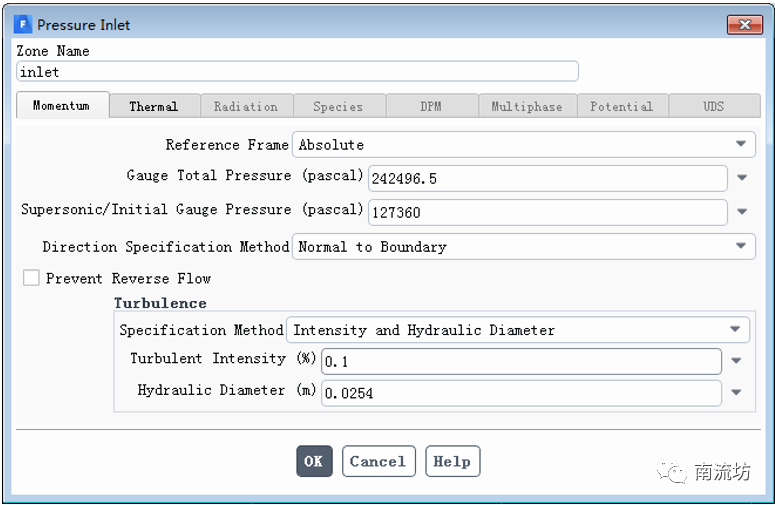

2)在边界条件面板中,双击inlet,弹出边界条件设置对话框。在Gauge Total Pressure填入242496.5,Supersonic/Initial Gauge Pressure填入127360,单击OK按钮确认退出

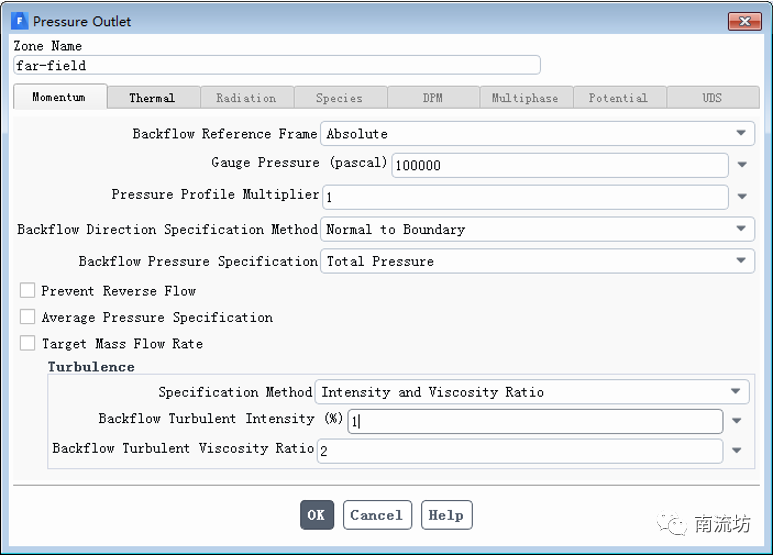

3)在边界条件面板中,双击outlet弹出边界条件设置对话框。在Gauge Pressure中输入100000,单击OK按钮确认退出,单击OK按钮确认退出。

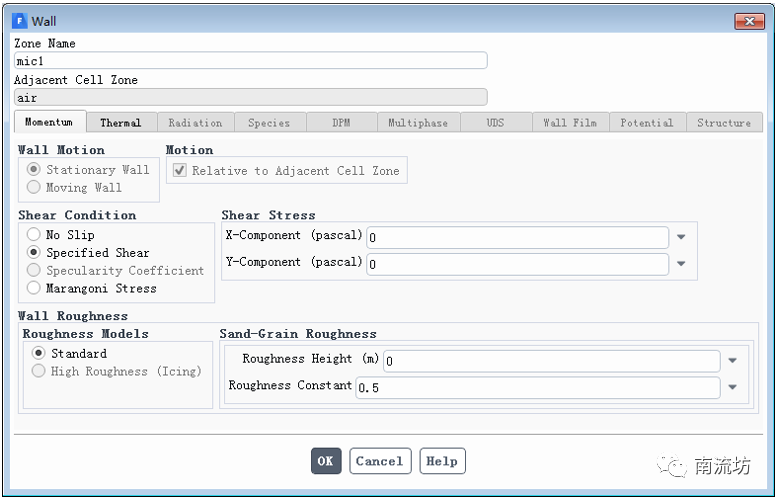

4)在边界条件面板中,双击mic1弹出边界条件设置对话框。在Shear Condition中选择Specified Shear,在Shear Stress中X-Component和Y-Component分别输入0,单击OK按钮确认退出,单击OK按钮确认退出

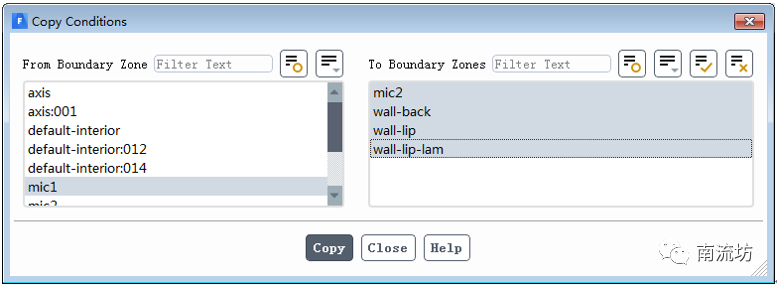

5)在边界条件面板中,单击Copy按钮弹出Copy Conditions对话框。From Boundary Zone选择mic1,To Boundary Zones选择mic2,wall-back,wall-lip和wall-lip-lam,单击Copy按钮确认退出


7、求解与控制

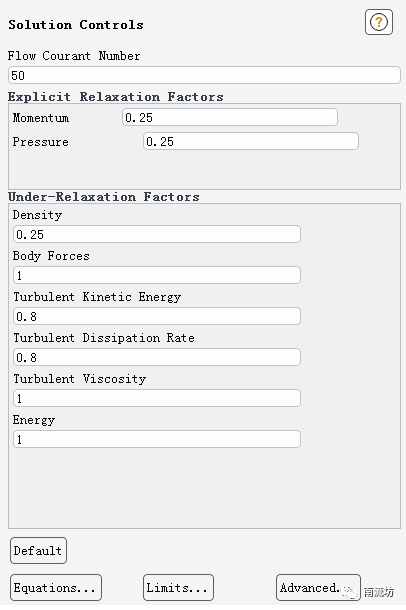

设置SolutionMethods和SolutionControls分别如下图所示。



8、初始条件

1)单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。Initialization Methods中选择Standard Initialization,在Compute from中选择all-zones,单击Initialize按钮进行初始化。


9、计算求解

1)单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。在Number of Iterations中输入200,单击Calculate开始计算。



10、瞬态计算


1)在主菜单中单击Physics→General按钮,弹出General面板。在Solver中Time选择Transient,进行瞬态计算。

2)单击主菜单中Solve→Methods按钮,弹出Solution Methods(求解方法设置)面板。Transient Formulation选择Second Order Implicit。

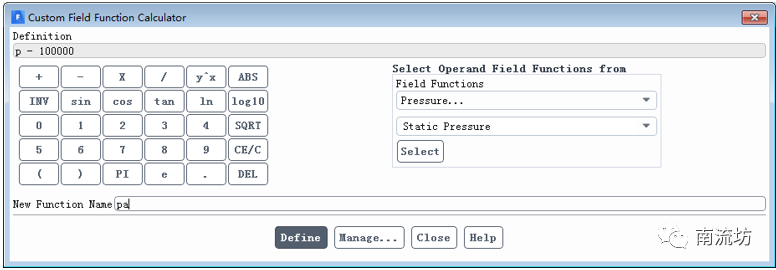

3)单击主菜单中User-Defined→Field Functions→Custom按钮,弹出Custom Field Function Calculator对话框。自定义变量pa的表达式为p-100000。

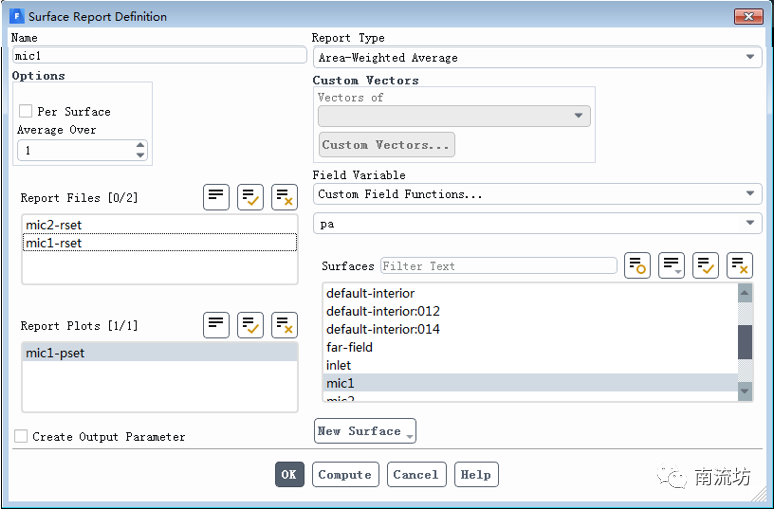

4)设置监测点mic1和mic2的声压值随时间变化。


5)单击主菜单中Solution→Run Calculation按钮,弹出Run Calculation(运行计算)面板。在Time Step Size中输入5e-6,在Number of Time Steps中输入2000,单击Calculate开始计算。



11、结果后处理

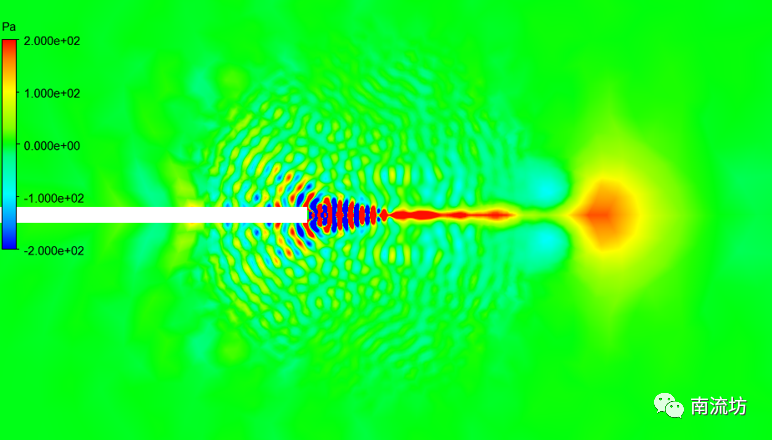

1)进入CFD-Post界面,显示压力场云图。

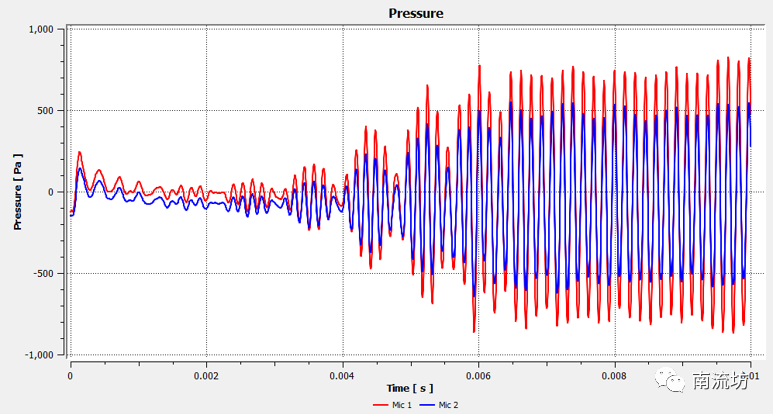

2)显示监测点声压随时间变化曲线图。

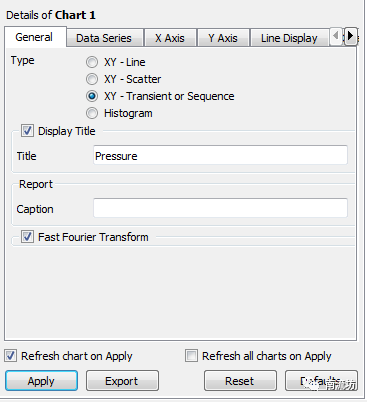

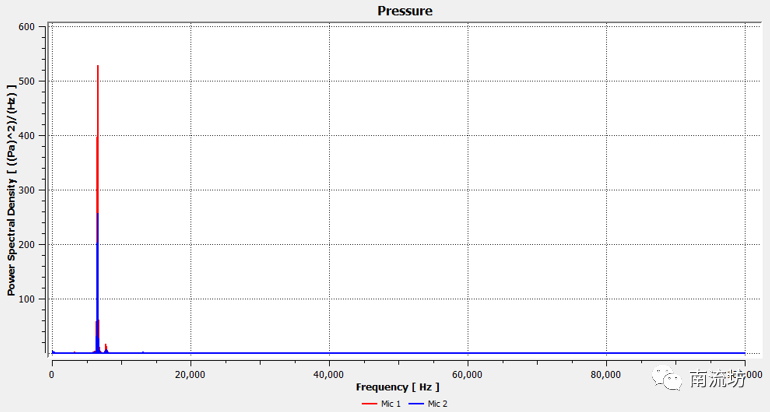

3)通过傅里叶变化显示功率谱密度分布图。
