FLUENT模拟壁面吸附效应的技术指南

本教程演示了利用UDF模拟壁面吸附的过程。





1启动FLUENT并导入网格

1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。

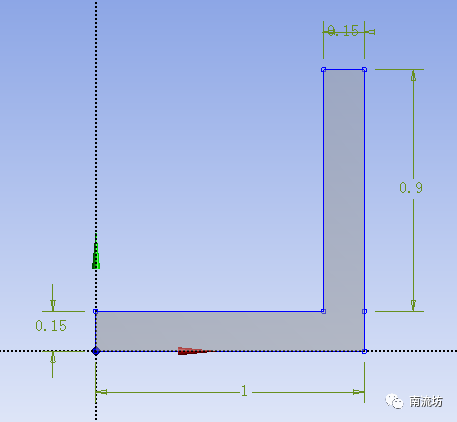

2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。


2 定义模型
1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,在Solver中Time选择Steady,进行稳态计算。


3激活能量方程

在模型设定面板Models中双击Engery按钮,弹出Engery对话框,勾选Engery Equation,单击OK按钮确认。


4设置多组分模型

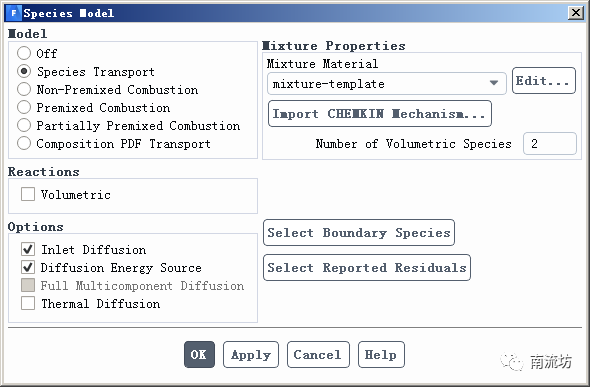

在模型设定面板Models中双击Species按钮,弹出Species Model对话框,选择Species Transport




5设置材料

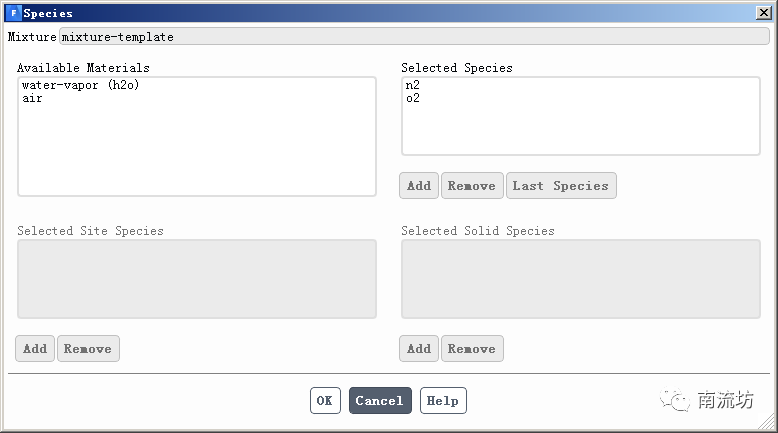

单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。设置混合物,在属性中单击Mixture Species旁的Edit按钮,设置混合物组分。




6设置边界条件

1)单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

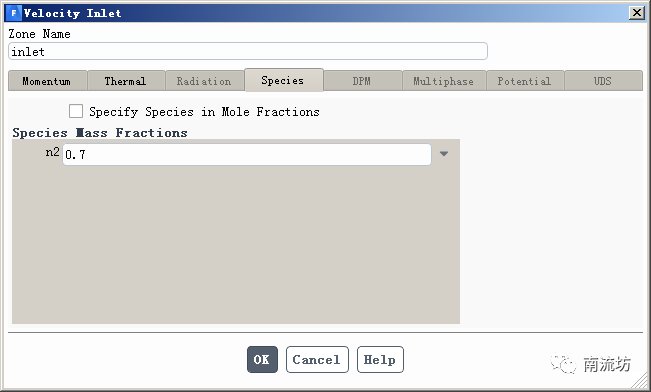

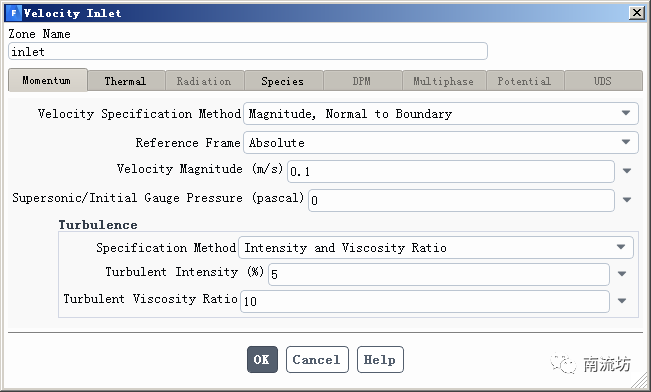

2)在边界条件面板中,双击鼠标左键选择inlet,弹出边界条件设置对话框。Velocity Magnitude设置为0.1。在Species选项卡中,N2设置为0.7。

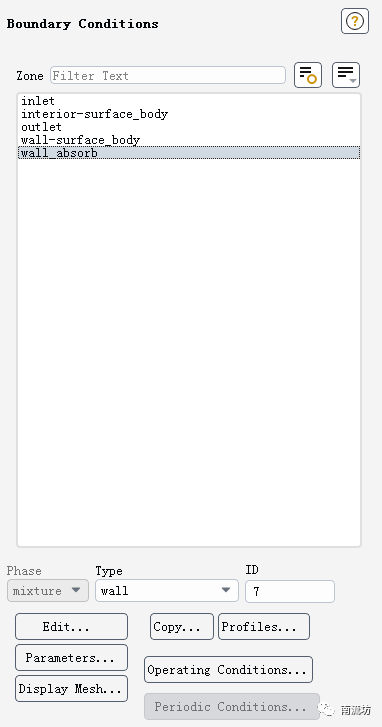

3)在边界条件面板中,单击选择wall_absorb,读取边界的ID号,即7。




7设置UDF

1)单击主菜单中User-Defined→Functions→Compiled按钮,导入UDF文件。


UDF文件内容如下:

#include "udf.h"

DEFINE_ADJUST(absorb_n2, domain)

{real vol_n2;Thread *t, *t0;face_t f;cell_t c;domain = Get_Domain(1);t = Lookup_Thread(domain, 7);begin_f_loop(f, t)

{c = F_C0(f, t);t0 = THREAD_T0(t);C_YI(c, t0, 0) = C_YI(c, t0, 0) - 0.6;vol_n2 = C_YI(c, t0, 0);}

end_f_loop(f, t)}


2)单击主菜单中User-Defined→Function Hooks按钮,调用UDF文件。


8 初始条件
单击主菜单中Solution→Initialization按钮,弹出Solution Initialization(初始化设置)面板。Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。


9计算求解
单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。在Number of Iterations中输入1000,单击Calculate开始计算。


10 结果后处理
1)双击A6栏Results项,进入CFD-Post界面。

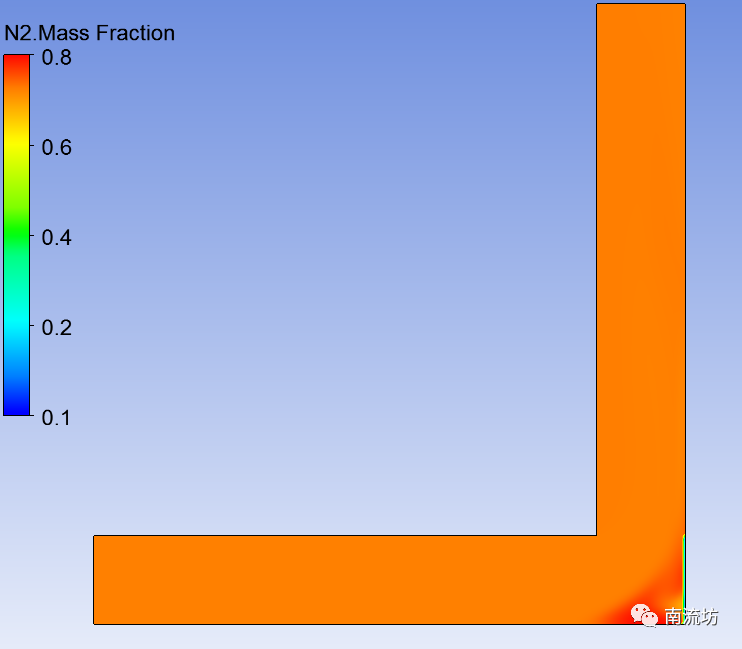

2)显示氮气浓度场。
