FLUENT在飞机进气道流动模拟中的应用

本教程演示了飞机进气道模拟的过程。





1 启动FLUENT并导入网格

1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。


2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。


2 定义模型

单击命令结构树中General按钮,弹出General(总体模型设定)面板,在Solver中Time选择Transient,进行瞬态计算。



3 设置湍流模型

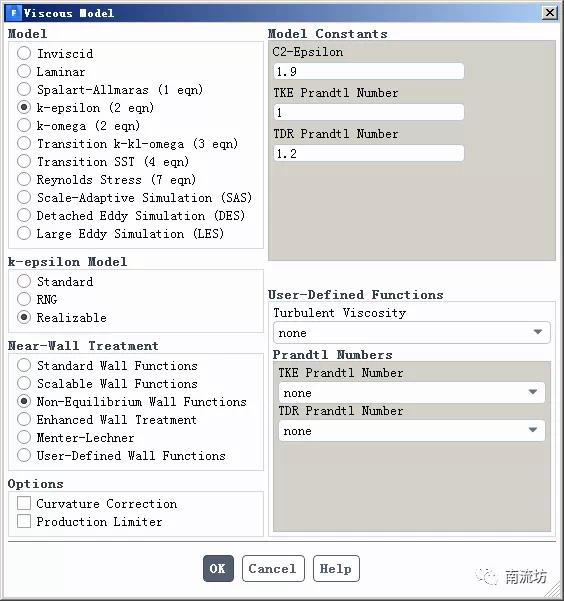

在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选Realizable k-epsilon模型,Near-Wall Treatment勾选Non-Equilibrium Wall Functions,单击OK按钮确认。




4 设置边界条件

1)单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

2)在边界条件面板中,单击鼠标左键选择inlet,设置边界类型为mass-flow-inlet,弹出边界条件设置对话框。mass flow rate设置为0.15。




5 设置计算域
在Cell Zone Conditions面板中,双击rotate_fluid,弹出计算域设置对话框,勾选Mesh Motion,在Rotation-Axis Origin中输入(0,0.016617,0),在Rotation-Axis Direction中输入(0,0,1),在Speed中输入1000rpm,单击OK按钮并关闭对话框。



6 初始条件

单击主菜单中Solution→Initialization按钮,弹出Solution Initialization(初始化设置)面板。Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。


7 计算求解
单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。在Time Step Zize中输入0.001,Number of Iterations中输入1000,单击Calculate开始计算。


8 结果后处理
1)双击A6栏Results项,进入CFD-Post界面。

2)显示流场动画。
