流体仿真GPU高性能工作站方案概览

(一)ANSYS Fluent流体软件介绍

ANSYS Fluent是一款计算流体动力学(CFD)仿真计算软件,在航空航天、汽车、医疗设备、半导体制造、大型机械等领域的外流空气动力学、内部流体流动、冷却模拟等,提供流动、湍流、传热和反应等丰富物理建模

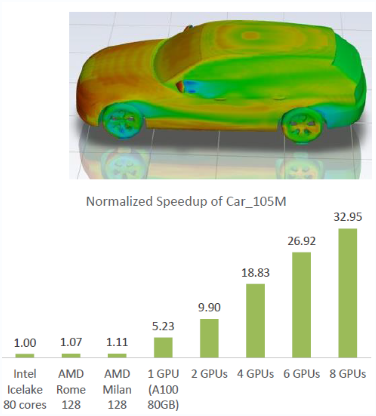

  Ansys Fluent 最新版本2022r2改进了求解器算法,通过Nvidia GPU加速,单台工作站(顶配)对求解器计算性能提升最高到32倍以上,相当于2000核以上的集群性能


利用多个GPU的功能加速CFD模拟支持的功能:

  ·单/多GPU(共享/分布式内存)

  ·支持所有网格类型和非共形界面

  ·稳态和瞬态标度解析模拟

  ·不可压缩和亚音速可压缩流

  ·理想气体和具有恒定特性的材料

  ·湍流:标准k-ε、SST、GEKO、RKE和SBES

  ·固体传导和CHT

  ·移动墙和移动参考框架

  ·非共形网格界面

  ·多孔介质

  ·Windows和Linux

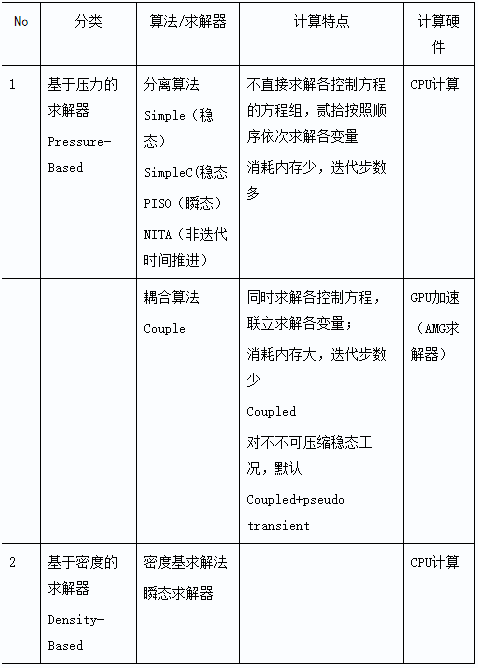

Ansys Fluent求解器计算特点


(二)GPU流体仿真硬件配置分析

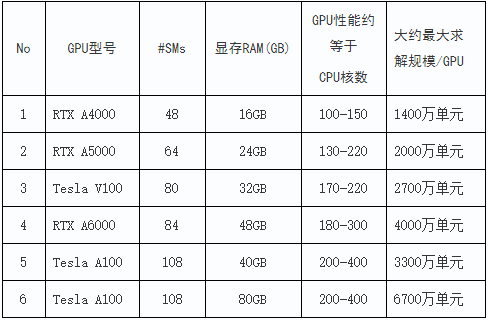

2.1 GPU卡求解规模与性能对比


从上表格看,求解规模主要看划分网格单元数量,其对应的GPU卡的显存容量

如果GPU容量大,就能求解更大的网格规模计算

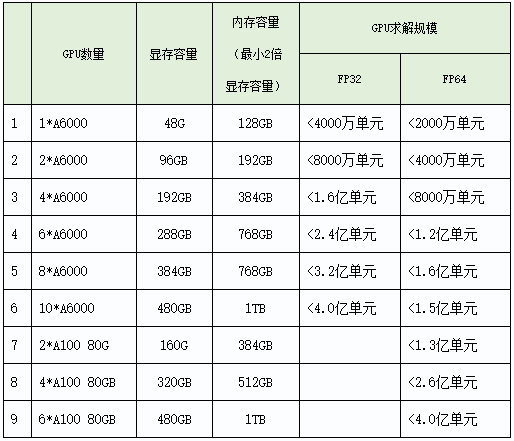

2.2 图形工作站GPU配置与计算能力


(三)高契合度流体仿真GPU计算工作站方案介绍

UltraLAB高性能仿真工作站通过整体软硬件加速设计,以及大量测试验证,推出的GT420M/GX650M系列机型,可以满足流体仿真GPU的最强大硬件算力要求,通过采用最新CPU和GPU,以及合理硬件配置和高性能优化,保证了图形工作站的配置计算效率发挥到最大。


下面是两类方案

1.基于GPU加速为主的全能型(兼顾CPU计算)流体仿真硬件配置

2.基于CPU计算为主的流体仿真硬件配置

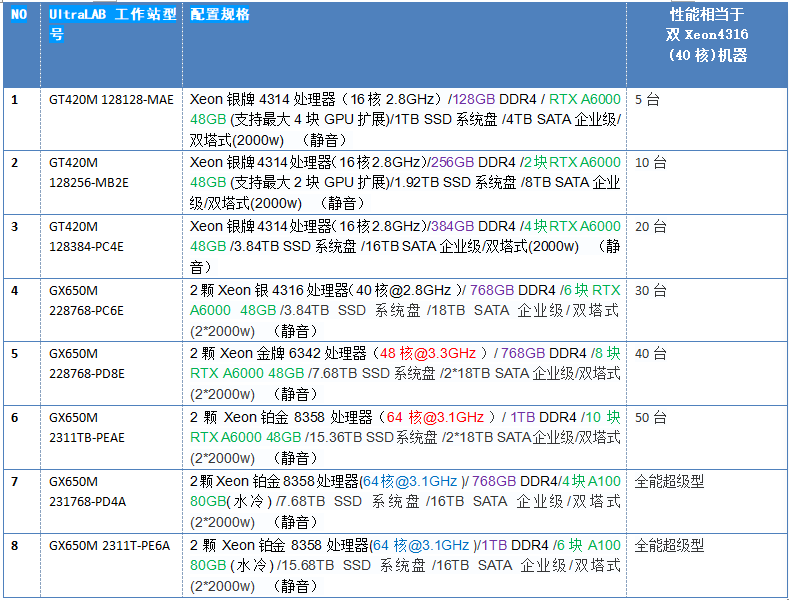

基于GPU加速方案配置

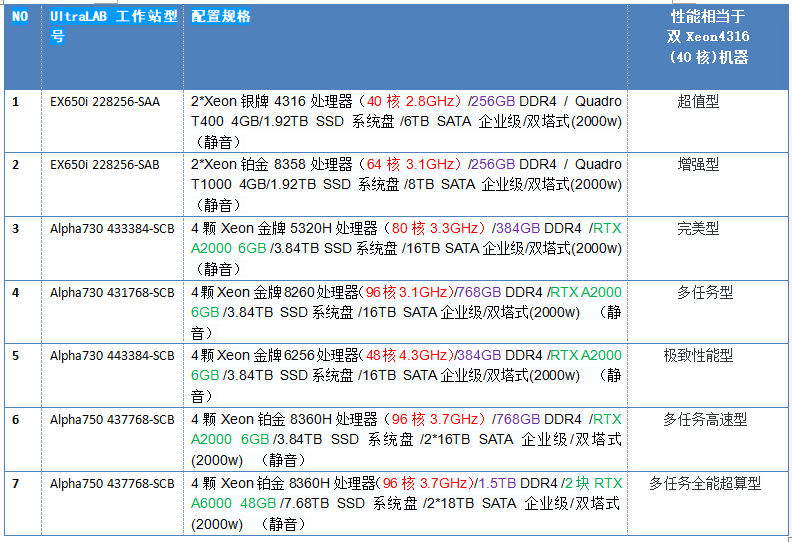

基于CPU计算方案配置


技术说明

(1) 所提供的的硬件配置方案,同样适合于Star CCM+、OpenFoam、Alair CFD等

(2) 暂没有提供AMD最新上市EYPC 7773x处理器配置方案,

       AMD配备2颗7773x处理器,拥有128核、1.5GB超大缓存,在流体仿真计算性能也很棒,

  但遗憾的是,AMD只有双CPU架构(CPU-内存最大16通道),没有像intel的提供4颗Xeon架构的工作站方案(CPU-内存最大24通道),流体仿真反复大量迭代计算,对内存通道要求越多越快,另外行业应用不仅仅是简单一个流体计算还有很多其他仿真计算应用,考虑到兼容性、稳定性,选intel更放心,无顾虑。

说明:当下很多用户在使用工具软件的时候,并不太清楚这些软件对硬件的具体要求,什么样的硬件才能达到超出预期的使用效率,我会在以后有针对性的提供具体工作站解决方案。
