高性能旋转机械仿真优化案例分享

旋转机械的CFD模拟中,需要考虑各种流动现象,如湍流、分离、旋转效应等。这些现象会对流场产生较大影响,因此,需要使用高精度的模拟方法和优化算法来提高计算精度和效率。

Cadence于2022年4月21日宣布推出 Cadence® Fidelity™ CFD 软件平台,这是一套全面的计算流体力学 (CFD) 的解决方案,同时具有高性能、高精度、多物理场仿真能力,完美适配旋转机械CFD模拟需求。


Fidelity CFD 的优势

适用于任何应用的高保真度网格划分和求解技术




仿真分析上:

●Fidelity适用于亚音速/跨音/超音速等多种速度范围求解

●Fidelity独有的非线性谐波法和不确定性分析功能,其中包含:

1.以较之传统非定常求解问题速度快2个量级2.改善转静干涉的计算精度与稳定性3.可自定义求解精度与计算资源消耗的平衡4.可直接模拟声源,搭配CAA模块求解噪声问题5.分析气动几何的不确定性和提高工程产品设计可靠性●Fidelity亦可集成流固耦合求解同时支持CPU加速

网格划分上:




点击图片查看大图👆

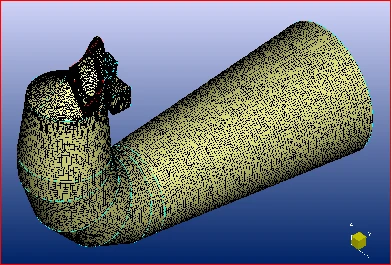

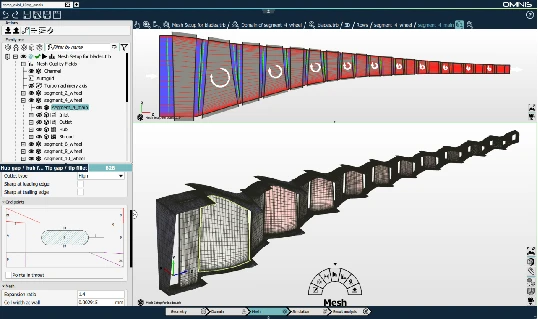

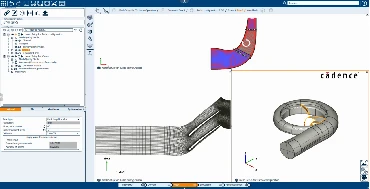

●Fidelity具备并行和几何清理功能的非结构化网格生成器,能够做到由体到面和由面到体的网格划分方式。在能自由选择全六面体或以六面体为主的混合网格的同时支持几何清理功能

●通过初始化网格、细化、吸附贴体、插入粘性边界层实现自动大幅减少输入项

●拥有一次性生成流体-固体域网格与高效并行能力

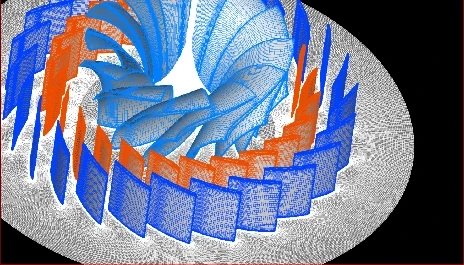

内嵌网格模板,自动分配拓扑结构和边界条件,具备多种复杂几何结构划分功能(间隙、倒圆、气封、涵道、远场等),在支持多种求解器输出接口情况下做到16核并行生成1亿网格仅需2分钟

气动设计上:完全适配,拥有先进的损失模型和强大的几何造型编辑功能,轻松实现多模块的无缝连接

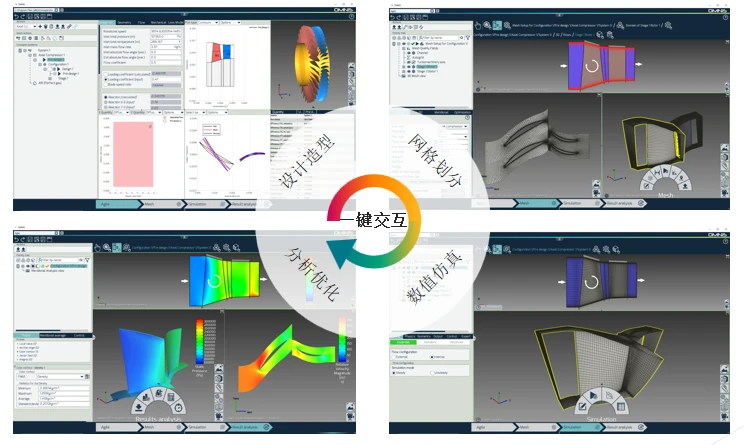

实现多模块的无缝连接(一维初步设计;三维详细设计造型;三维CFD仿真优化)


FIdelity CFD 的成功案例

目前Fidelity GFD已在车用水泵、涡轮增压器、跨音涡轮增压器、水轮机仿真、水泵仿真等多场景应用并已有成功案例:

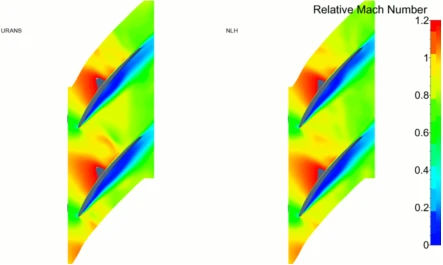

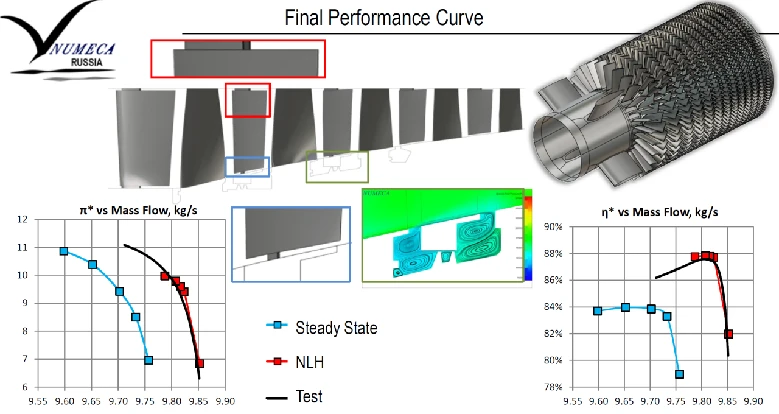

12级轴流压气机仿真:NLH的计算结果与非定常和试验数据吻合良好,相较定常有效提高了转静干涉的求解精度,相较非定常大幅降低了计算资源消耗和时间

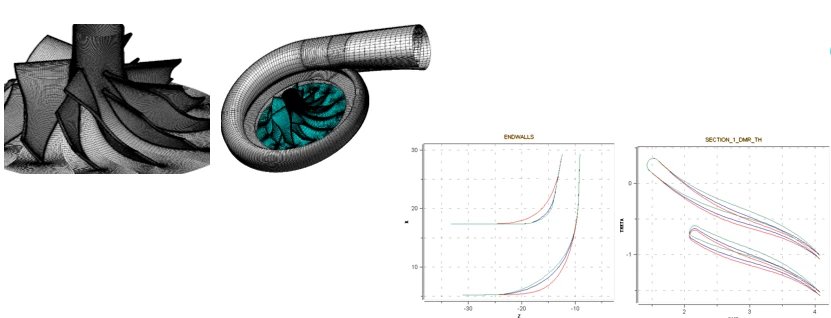

涡轮增压器设计和优化:对涡轮增压器进行了气动设计、仿真和优化,其结果表明,除在设计点提升了产品性能之外,通过Fidelity平台的多工况优化功能,实现了整条特性线上的全面性能提升,真正提高了工程可靠性。

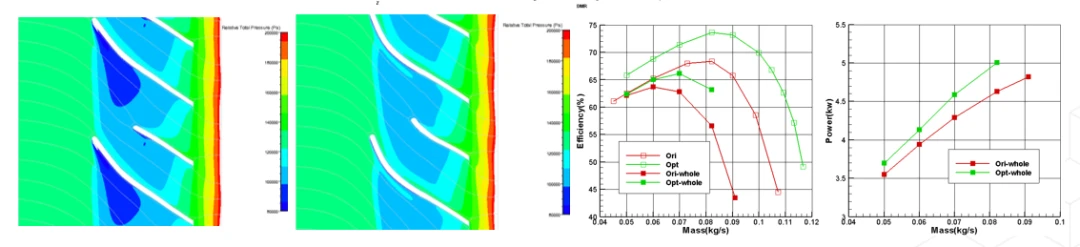

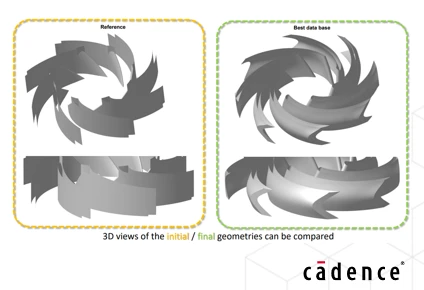

车用水泵优化:通过Fidelity平台的优化工具,在明显提高了设计点水泵效率的同时,也有效地拓宽了其工作范围,尤其是非设计点下的性能提升非常显著。




更多应用预览:






跨音涡轮增压器仿真  &  水轮机仿真...等
