案例分析：STARCCM+入门之VOF多相流模拟水池注水过程详解

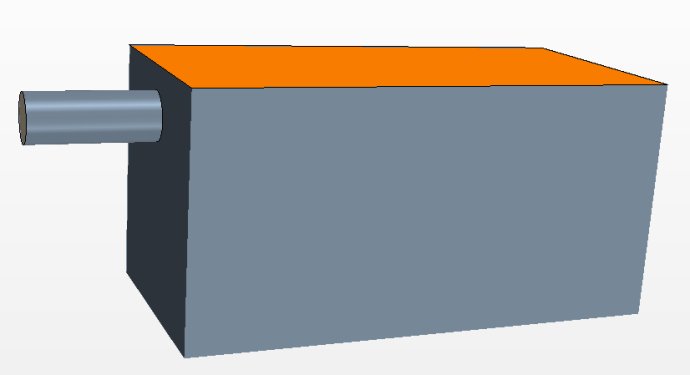

1、问题描述本案例介绍如何模拟从水管向水池注水的过程。几何体显示如下：

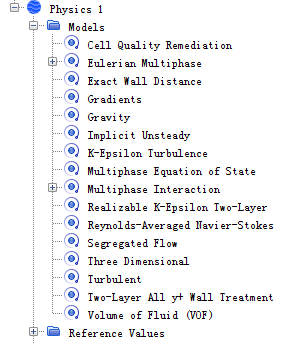

2、软件设置（1）本案例流体是湍流。使用默认的K-Epsilon 湍流模型，并在-y 方向施加重力。由于该问题还涉及多相流体，因此分析需要两种流体（空气和水）。但是，由于这两种流体占据相同的域，所以仅需一个连续体和一个网格即可设置模拟。本案例物理连续体的设置如下：

（2）在物理连续体的欧拉多相节点为多相流创建水和空气两相。创建成功以后的节点如下：
（3）连续体中的两个流体空间分布的初始条件是：只在水管进口注入水，在水管和水池内注入空气。两种流体均是静止的。在初始条件节点，把水和空气的初始体积分数设为0和1。

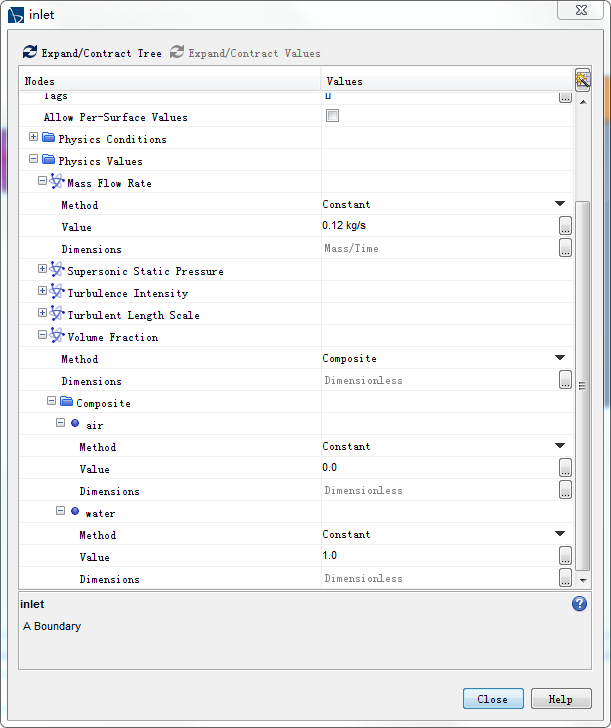

（4）设置边界条件。本案例所用的几何体有3个边界。将水管进口设为质量流量进口，将水池上部边界分配压力出口边界条件。进口水相和空气相的分布为1和0，出口压力水相和空气相的分布为0和1，边界条件的物理值设置如下：

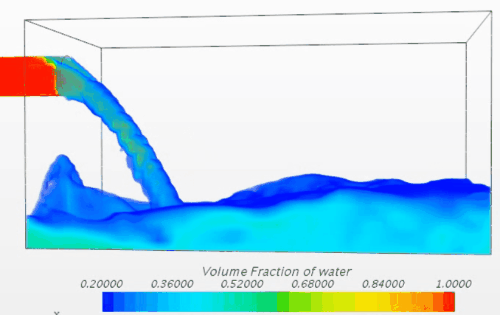

（5）设置求解器参数和停止条件。本案例使用瞬态模拟，时间步长为0.001s 运行此计算 5.0 s。结果展示如下：
