[案例分析]STARCCM+跨音速流动模拟：入门与实践指南

本算例模拟了通过理想化的二维湍流，可压缩跨音速气流，来仿真RAE2822翼型的马赫数与升力系数。

1、问题描述

自由流马赫数是0.725，雷诺数是6.5E6，攻角是2.92°，自由流是亚音速流，在翼型的吸入侧变为超音速流，通过冲击波时是亚音速流。监测升力和曳力系数，以帮助。几何与网格

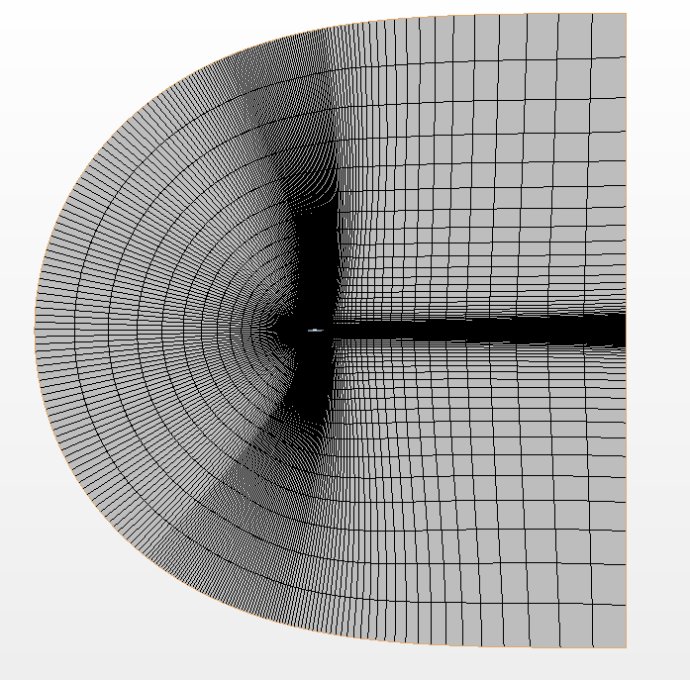

本案例使用已经画好的体网格，将导入以后的网格转化为2D网格，转化以后的网格如下图。

2、STAR-CCM+设置

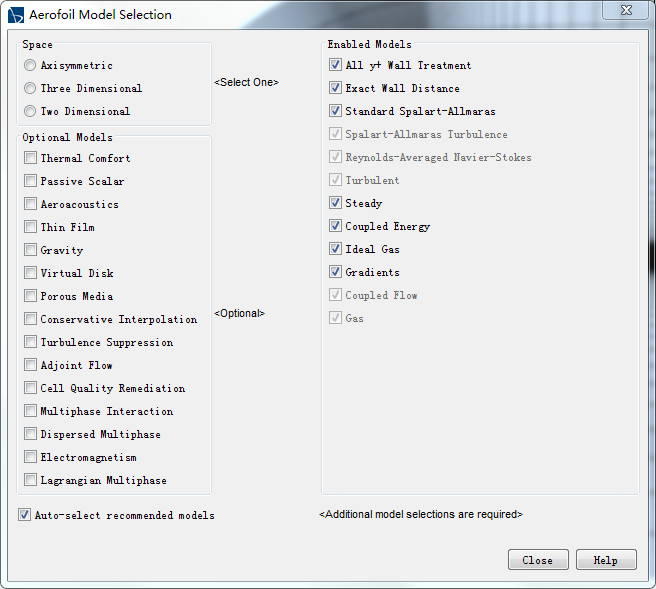

本模型定义了空间和临时求解方法，以及流体的物理特性。流体是稳态、湍流且可以压缩。使用默认的Spalart-Allmaras 湍流模型和理想气体模型，耦合求解器。

（1）    选择反应类型相应的湍流模型；

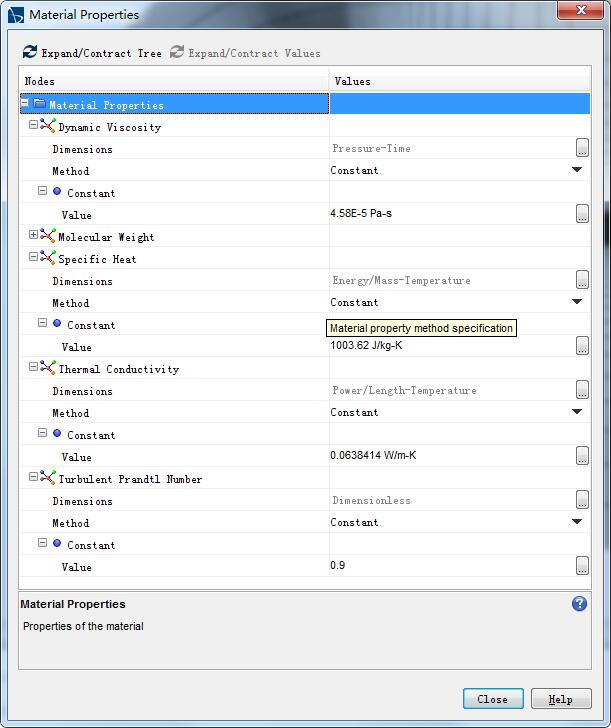

（2）根据空气动力学特性修计算出空气的动力粘度和导热率并在材料节点修改。

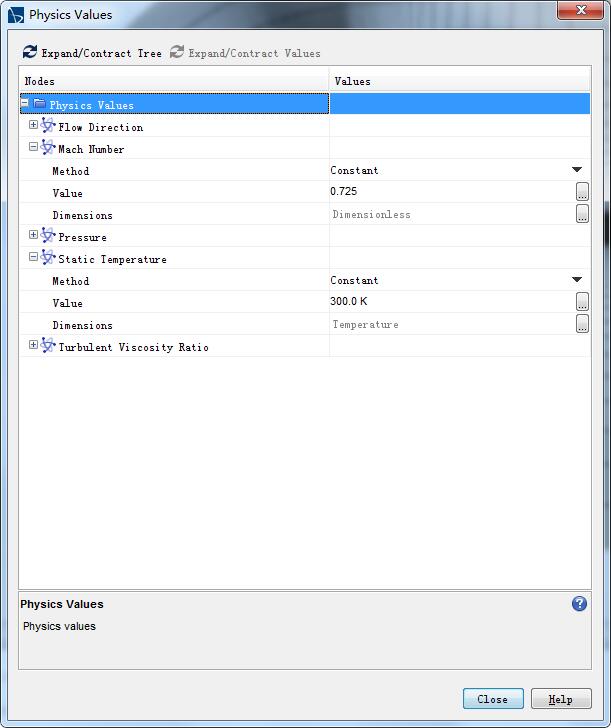

（3）设置边界条件，在Fluid > Boundaries > freestream > Physics Conditions > Flow Direction Specification节点，将Method property改为Components。在Physics Values节点将马赫数修改为0.725。

3、计算后处理

计算以后截面的马赫数如下

计算域马赫数分布
翼型升力系数变化

翼型曳力系数变化
