案例分析：STARCCM+入门之各向同性多孔介质仿真设置教程

本算例模型通过一个催化剂几何体流动。通过定义多孔介质的惯性阻力和粘性阻力。阻力系数可使用不同的经验关系，通过实验进行研究测量或衍生得到，这取决于问题的确切性质。在这种情况这些值大致都是从各向同性多孔催化剂得到的。

1、问题描述

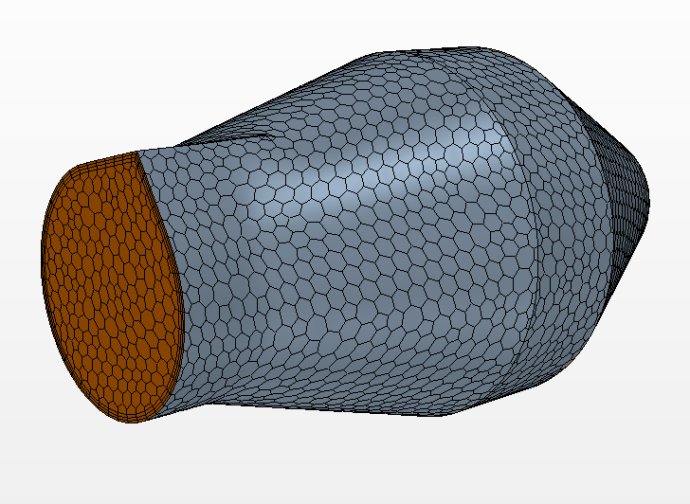

本案例使用已经画好的体网格，导入以后的网格如下图。

2、STAR-CCM+设置

本案例的介质是空气，模拟状态是稳态、湍流且不可压缩。使用标准的K-Epsilon 模型。

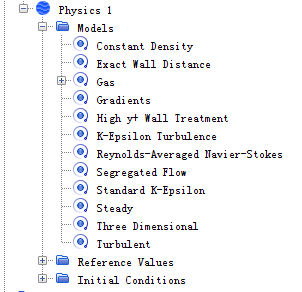

（1）选择反应类型相应的湍流模型；



（2）设置边界条件，在Regions > Fluid > Boundaries > inlet > Physics Conditions > Turbulence Specification节点，将Method property改为Intensity + Length Scale。将进口的边界条件改为下表：

（3）设置多孔介质。在Regions > Porous节点，将类型改为Porous Region.。在Physics Values > Porous Inertial Resistance节点，将Method property改为各向同性Principal Tensor。在Porous Inertial Resistance > Principal Tensor节点，同时选择XX Component，YY Component和ZZ Component，将多孔惯性阻力改为25 kg/m4。在Porous Viscous Resistance > Principal Tensor节点，把XX Component，YY Component和ZZ Component改为1500 kg/m3-s计算后处理。这样就设置好了各向同性多孔介质的多孔惯性阻力和粘性阻力。

3、计算界面的速度适量

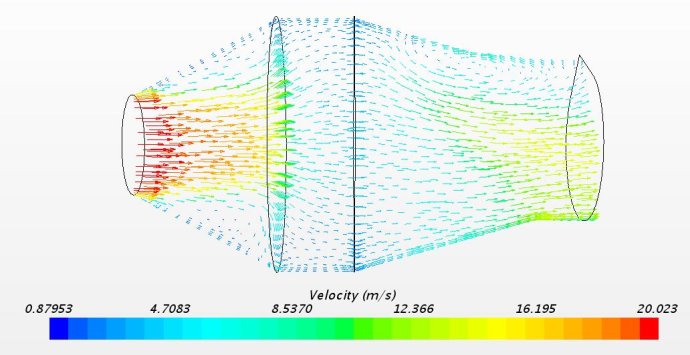

计算域速度适量分布

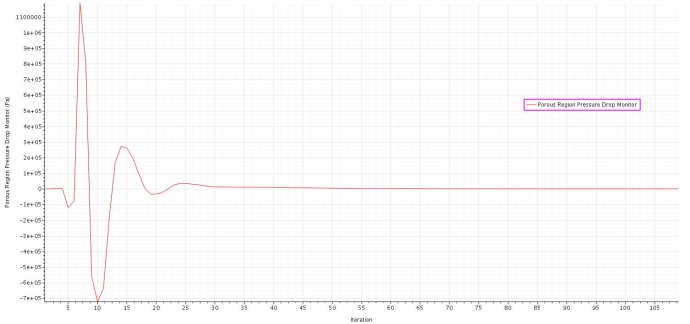

多孔介质的阻力压降

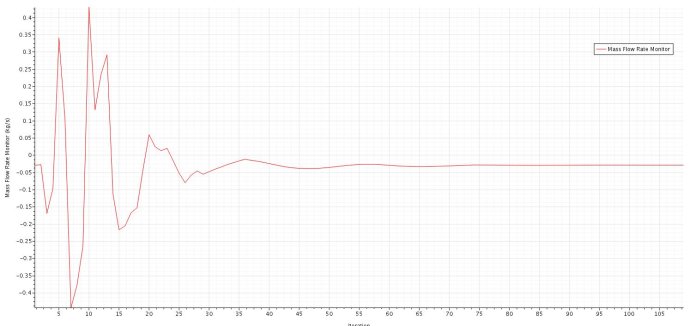

多孔介质的质量流量
