[案例分析]STARCCM+入门系列：拉格朗日颗粒型流体分析实战

1、问题描述

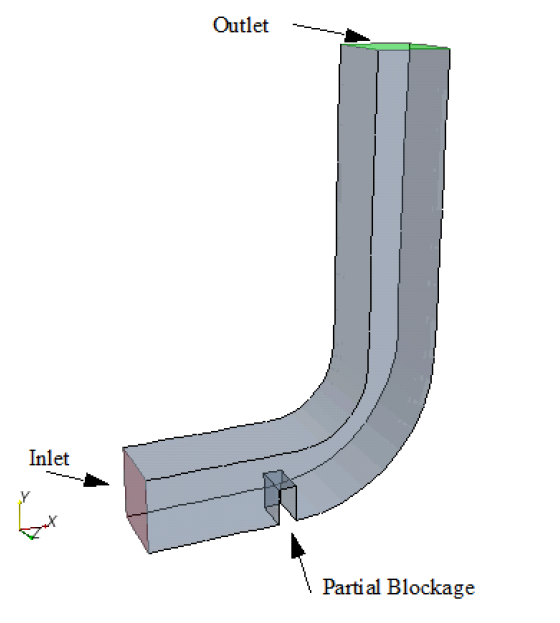

本案例演示如何在STAR-CCM+ 中设置简单的拉格朗日多相分析。教程中模拟流经部分阻塞的弯管的颗粒负载型空气流。标准压力（1个大气压）下的空气以 10 m/s 的速度进入通道。流体在通过部分阻塞的90 度弯管后，竖直流出出口。假定所有流体属性都是恒定不变的。气流中植入了固体颗粒，均匀地分布在管道入口处。进气中的颗粒体积加载量是0.01%，这相当于颗粒体积流率为 6.4516 x 10–7m3 /s。模型如下：

2、STAR-CCM+设置

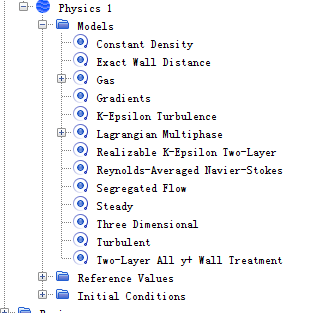

（1）选择连续相物理模型；流体是湍流且不可以压缩。分离流模型同默认 K-Epsilon 湍流模型一起使用，拉格朗日多相模型用于构建离散相模型。物理模型的选择如下：

（2）选择拉格朗日相模型；创建拉格朗日相，并选择适当的相模型。这些模型代表拉格朗日相的特征。右键单击Models >Lagrangian Multiphase > Lagrangian Phases选项，选择新建一个相，给拉格朗日相选择相应的物理模型，如下：

（3）定义连续相边界条件；定义inlet为速度进口，速度为10m/s，湍流强度为0.005，湍流长度比例为0.001m，出口为压力边界；

（4）设置拉格朗日相喷射器；右键选择Injectors，新建喷射器，将喷射器的类型设置为部件喷射，相应的部件选择inlet，相应的拉格朗日相选择相1。新建的喷射器属性设置如下：

（5）由于本案例是稳态模拟，最大迭代次数设置为1000

（6）运行模拟；计算结果如下：

                       管道内的速度场

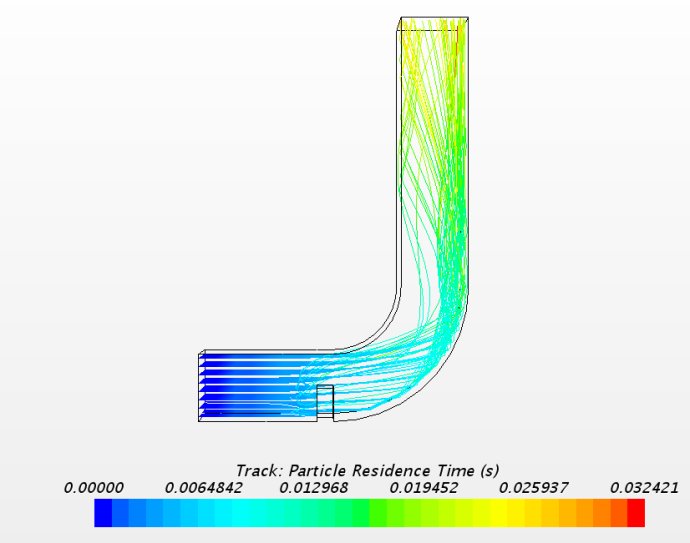

                       粒子的滞留时间
