基于HYPERMESH 11.0的FLUENT高效前处理流程

HYPERMESH作为非常强大的有限元前处理软件，近几个版本逐渐的完善在CFD应用方面的功能，从11.0版本开始，CFD作为单独的模块出现在了HYPERMESH CFD中。之前发过一个HYPERMESH10.0的CFD前处理的帖子，现使用11.0 CFD模块进行FLUENT的前处理。

1.打开HM11.0（或者直接打开CFD（HM）），在Preferences下拉菜单中选择User Profiles。如图1所示，在Application中选择Engineering Solutions，如图2所示，可以看到跳出新的模块选项，选择CFD。可以看到在下面的选项菜单中只有图3所示的选项。

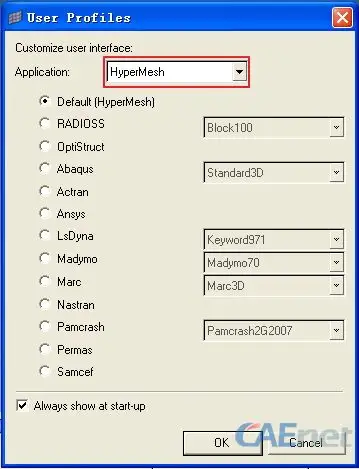

图1

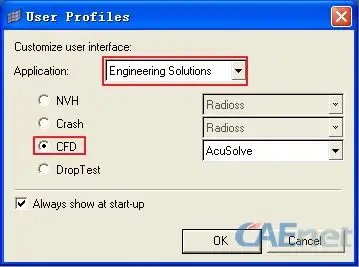

图2

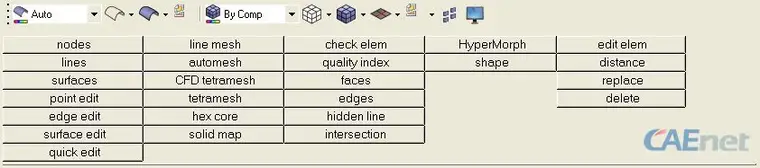

图3

2.导入模型文件，划分网格，如图4所示。

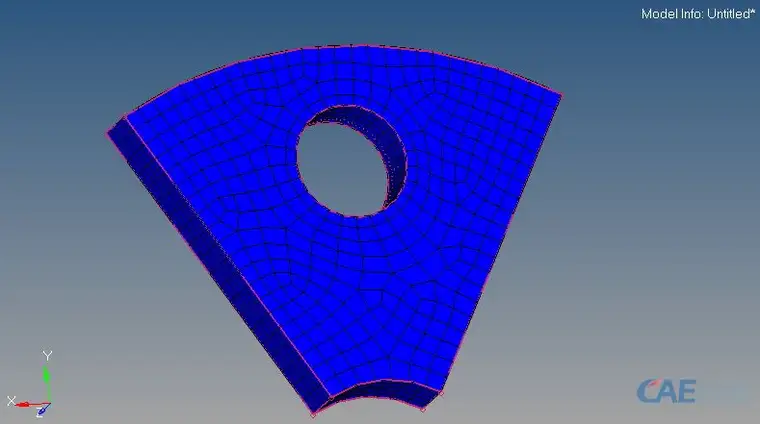

图4

3.边界条件的设置；按照如图5所示的顺序打开，创建说需要的边界条件，可以调整边界条件的个数，可以看到模型树上多了几个边界条件的components，如图6所示。

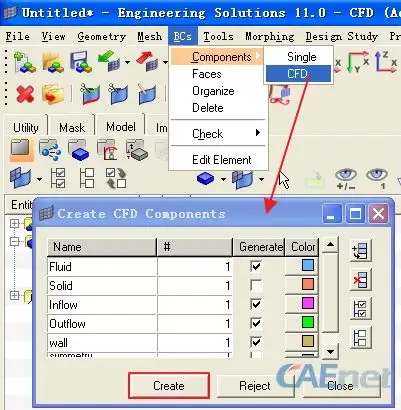

图5

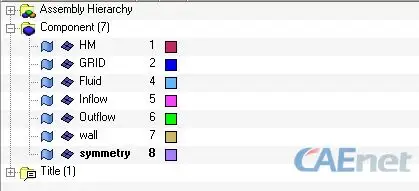

图6

4.生成边界网格（faces->find faces），并移动（shift+F11）到相应的components中，网格图如图7所示；删掉不需要的components，如图8所示。

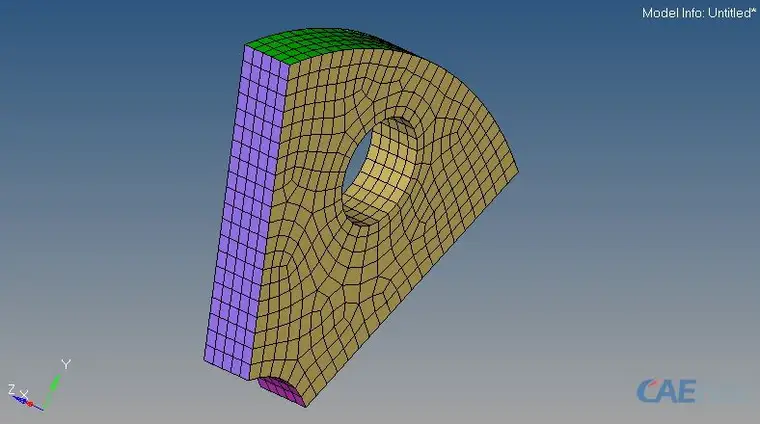

图7

图8。
